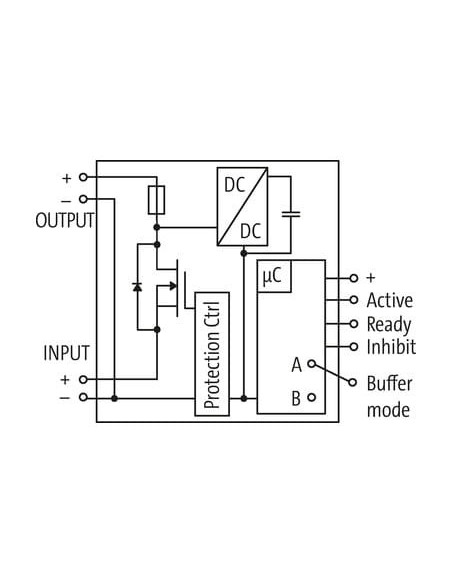

INPUT: 24 V DC (SELV/PELV)
OUTPUT: max. 20 A
0.2 s (20 A); 4 s (1 A)
Dane techniczne | Dane elektryczne
| Możliwość połączenia równoległego | tak |
| Stopień bezpieczeństwa | SELV/PELV |
Dane elektryczne | Wejście
| Napięcie wejściowe DC min. | 23 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 85 mA |
| Prąd ładowania maks. | 0,5 A |
| Czas ładowania min. | 20 s |
| Czas ładowania maks. | 45 s |
| Ochrona przed napięciami szczytowymi DC maks. | 35 V |
| Sprawność | 95 % |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 22 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 20 A |
| Prąd wyjściowy trybu buforowego | 26 A |
| Falowość resztkowa (s-s) maks. | 200 mV |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 70 °C |
| Obniżenie wartości znamionowych od | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 85 °C |
| Norma produktu | EN 60950-1 |
| EMC | EN 55022 B |

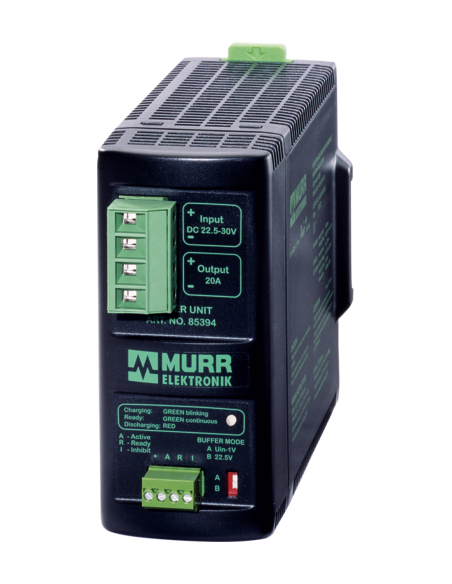

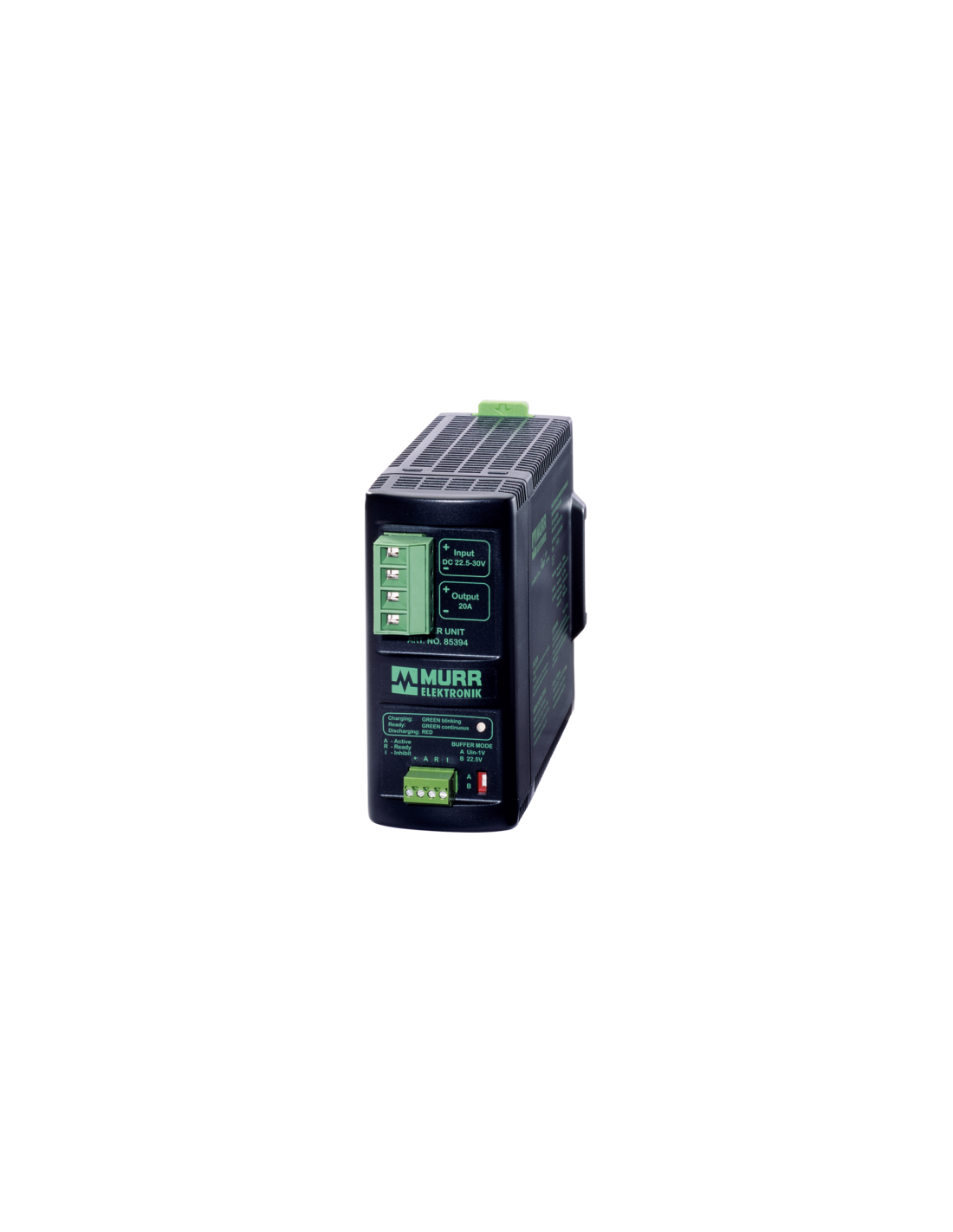

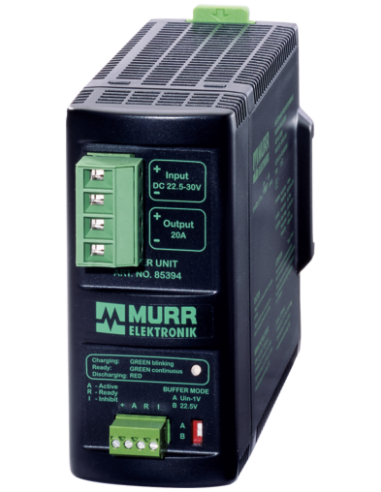

Moduł Buforowy MB Cap 85394 Murrelektronik – niezawodne zasilanie awaryjne 24V DC
Moduł Buforowy MB Cap 85394 firmy Murrelektronik to nowoczesne rozwiązanie z zakresu zasilania awaryjnego, przeznaczone do stabilizacji i zabezpieczania obwodów elektronicznych w aplikacjach przemysłowych. Wysoka maksymalna wydajność prądowa – 20 A oraz możliwość krótkotrwałego buforowania prądu czynią ten moduł niezastąpionym elementem każdej rozdzielnicy automatyki.
Zastosowanie modułu buforowego MB Cap 85394 w automatyce przemysłowej
MB Cap 85394 dedykowany jest do utrzymania napięcia wyjściowego w przypadku krótkotrwałych spadków napięcia zasilania, skutecznie eliminując ryzyko zakłóceń i przestojów w systemach sterowania, maszynach oraz liniach produkcyjnych. Sprawdza się w:
- systemach automatyki przemysłowej,
- aplikacjach dotyczących bezpieczeństwa maszyn,
- instalacjach odpowiedzialnych za ciągłość procesów technologicznych,
- systemach zasilania PLC, HMI oraz modułów wejść/wyjść,
- obwodach zasilania czujników i elementów wykonawczych wymagających napięcia 24 V DC.
Najważniejsze funkcje i zalety Modułu Buforowego MB Cap 85394
- Wysokie bezpieczeństwo zasilania – natychmiastowe przejście w tryb buforowy w przypadku zaniku napięcia zasilania.
- Szybki czas reakcji – możliwość dostarczenia prądu aż 20 A przez 0,2 s oraz 1 A przez 4 s.
- Uniwersalne wejście – akceptuje napięcie wejściowe 23–30 V DC, zgodność z normami SELV/PELV.
- Wysoka sprawność – aż 95%, minimalizująca straty energii oraz nagrzewanie.
- Możliwość pracy równoległej – elastyczność w zastosowaniach wymagających większej mocy buforowania.

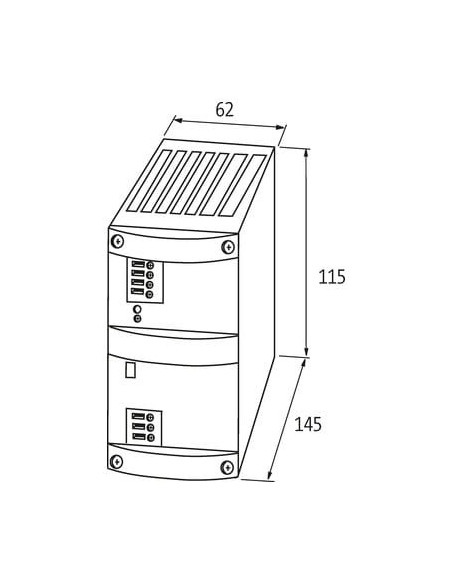

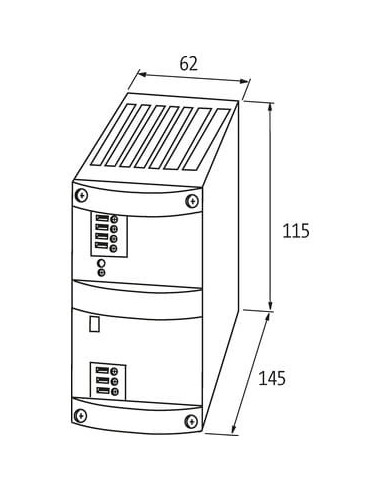

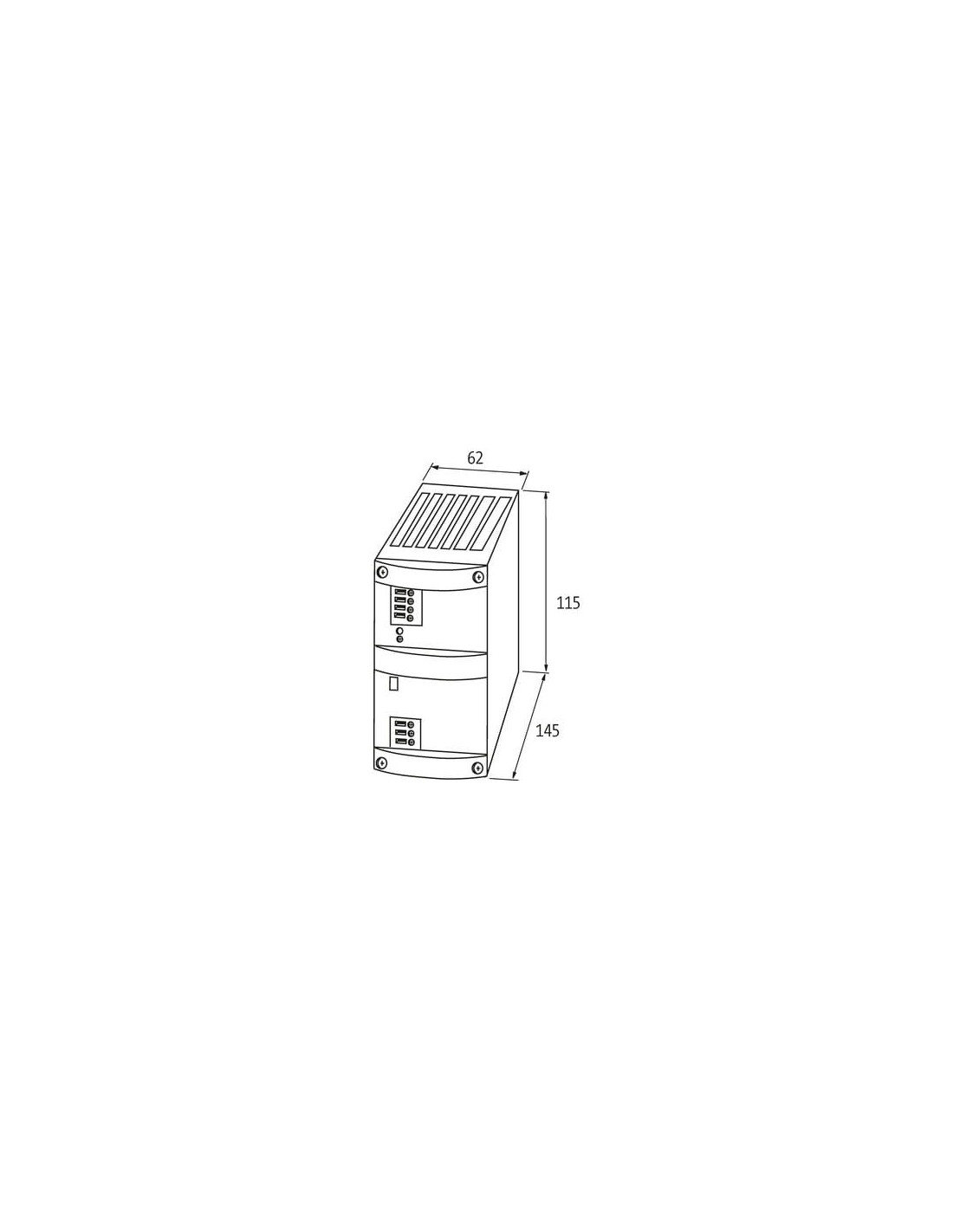

- Kompaktowa konstrukcja – szerokość zaledwie 62 mm pozwala na instalację na standardowych szynach DIN TH35 (EN 60715).
- Wbudowane zabezpieczenia – ochrona przed przepięciami (do 35 V DC) oraz kontrola stanu dzięki wskaźnikom LED i wyjściom sygnalizacyjnym.
Typowe branże i obszary zastosowania
Moduł Buforowy MB Cap 85394 znajduje zastosowanie w branżach takich jak przemysł motoryzacyjny, spożywczy, farmaceutyczny, systemy intralogistyczne oraz wszędzie tam, gdzie ciągłość zasilania 24 V DC jest kluczowa dla bezpieczeństwa i niezawodności procesów.
Wysoki standard wykonania i kompatybilność
Urządzenie spełnia wymagania norm EN 60950-1 oraz EN 55022 B, gwarantując pewność działania w krytycznych warunkach przemysłowych. Jest przystosowane do pracy w szerokim zakresie temperatur (0–70 °C), z możliwością obniżenia wartości znamionowych powyżej 55°C oraz przechowywania w temperaturze od –25 do 85 °C.
Moduł buforowy MB Cap 85394 Murrelektronik to produkt stworzony z myślą o zapewnieniu nieprzerwanego zasilania oraz maksymalnego bezpieczeństwa systemów automatyki, nawet w przypadku nieprzewidzianych zakłóceń zasilania.
