Dane techniczne
| Charakterystyka cewki | 24 V DC: 3,3 W |
| Ciśnienie robocze | 1,5 - 8 bar |
| Czas pracy ciągłej | 100 % |
| Czas przełączania przy włączaniu | od 16 ms |
| Czas przełączania przy wyłączaniu | od 20 ms |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Funkcja odpowietrzenia | Możliwość dławienia |

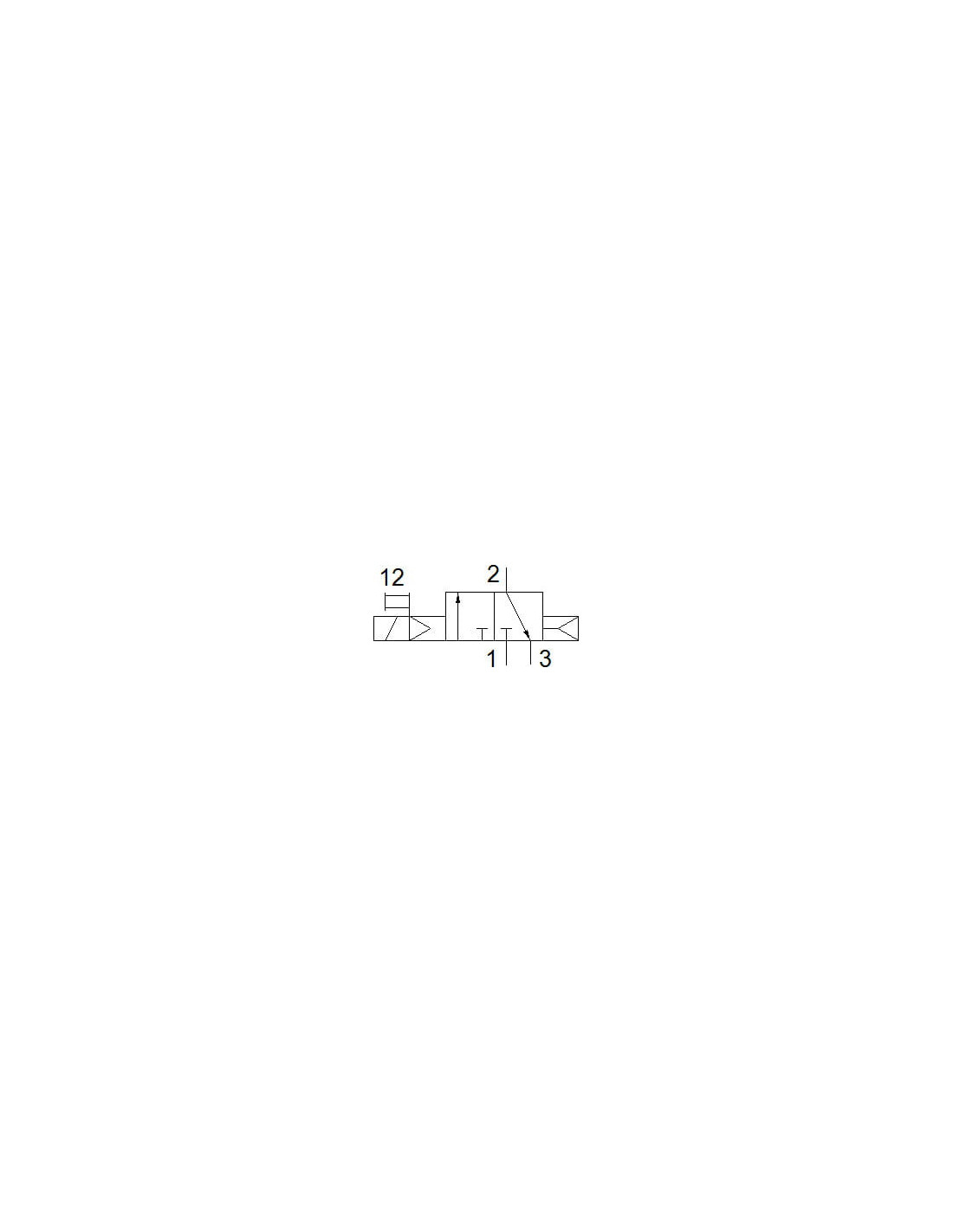

| Funkcja zaworu | 3/2 zamknięty, monostabilny |
| Kierunek przepływu | Jednokierunkowy |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Konstrukcja | Zawór tłokowy |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 2500 µs |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 1100 µs |
| Materiał obudowy | Stop aluminium |
| Materiał tłoczka suwakowego | Stop aluminium |
| Materiał uszczelnień | HNBR, NBR |
| Medium dla pilotów | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 1000 l/min |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 1 zgodnie z FN942017-5 i EN60068-2-27 |
| Pomocnicze ręczne uruchamianie | Z blokadą, Przez przyciśnięcie |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Positive overlap |
| Przyłącze elektryczne | Schemat podłączenia typu B wg EN175301-803 |
| Przyłącze otworu wentylacji | Nieprzewodowe |
| Przyłącze pneumatyczne 1 | G1/4 |
| Przyłącze pneumatyczne 2 | G1/4 |
| Przyłącze pneumatyczne 3 | G1/4 |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna pneumatyczna |
| Sposób montażu | Przy pomocy otworów przelotowych, Do wyboru:, Na płycie przyłączeniowej |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | Z gniazdem wtykowym, Zgodnie z IEC 60529, IP65 |
| Temperatura medium | -5 - 50 °C |
| Temperatura otoczenia | -5 - 50 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS, Zawierają substancje PWIS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 200 g |
| Wartość-b | od 0,45 |
| Wartość-C | od 3,86 l/sbar |
| Wielkość nominalna | od 6,7 mm |
| Wielkość zaworu | od 26,5 mm |
| Zasilanie pneum. pilotów | Wewnętrzne |

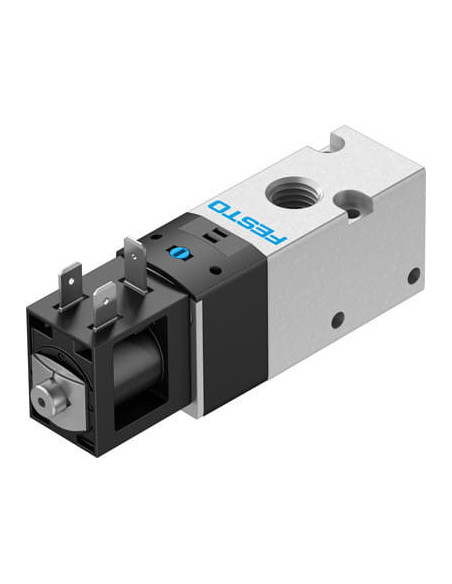

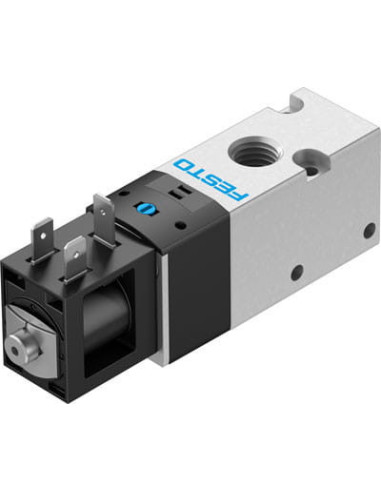

Elektrozawór FESTO VUVS-LK25-M32C-AD-G14-1B2-S – Nowoczesne rozwiązanie dla automatyki przemysłowej
Elektrozawór FESTO VUVS-LK25-M32C-AD-G14-1B2-S (kod produktu: FESTO-8043217) to niezawodne i wydajne rozwiązanie pneumatyczne, przeznaczone do sterowania przepływem sprężonego powietrza w zaawansowanych systemach automatyki przemysłowej. Zaprojektowany z myślą o długotrwałej pracy i wszechstronnym zastosowaniu, umożliwia precyzyjne zarządzanie mediami pneumatycznymi w różnorodnych aplikacjach.
Zastosowanie i możliwości wykorzystania elektrozaworu 3/2 FESTO
Elektrozawory 3/2 monostabilne są powszechnie stosowane w układach automatyki przemysłowej, w zasilaniu siłowników, w sterowaniu urządzeniami transportowymi, a także w liniach produkcyjnych, gdzie kluczowe jest szybkie i niezawodne przełączanie przepływu powietrza. Model VUVS-LK25-M32C-AD-G14-1B2-S znajduje zastosowanie m.in. w:
- Sterowaniu napędami pneumatycznymi
- Automatycznych układach sortujących
- Systemach pakowania i montażu
- Maszynach produkcyjnych oraz liniach montażowych
- Stacjach testowych i urządzeniach laboratoryjnych
Zalety budowy i działania elektrozaworu VUVS-LK25-M32C-AD-G14-1B2-S
Kompaktowa i wytrzymała konstrukcja na bazie zaworu tłokowego z obudową wykonaną ze stopu aluminium gwarantuje długą żywotność nawet w trudnych warunkach przemysłowych. Posiada stopień ochrony IP65, co zapewnia ochronę przed pyłem oraz wilgocią.
Szybkie czasy przełączania (od 16 ms przy włączaniu, od 20 ms przy wyłączaniu) pozwalają na efektywną i dynamiczną pracę nawet w systemach wymagających dużej wydajności oraz precyzji.
Uniwersalne przyłącza G1/4 oraz elastyczność montażu przy pomocy otworów przelotowych lub na płycie przyłączeniowej ułatwiają dopasowanie elektrozaworu do dowolnej konfiguracji układu pneumatycznego.
Charakterystyka działania i bezpieczeństwo użytkowania
Zawór monostabilny typu 3/2 z pilotem elektrycznym oraz pneumatyczną sprężyną resetującą gwarantuje pewność działania w każdej sytuacji. Konstrukcja pozwala na obsługę medium o ciśnieniu 1,5-8 bar oraz temperaturze od -5 do 50°C, co zwiększa zakres możliwych zastosowań.
Wysoka odporność na wibracje i wstrząsy umożliwia korzystanie z elektrozaworu w trudnych warunkach eksploatacyjnych, a zgodność z wytycznymi RoHS oraz zastosowanie wysokiej jakości uszczelnień (HNBR, NBR) zapewnia długą i bezawaryjną pracę.
Dlaczego warto wybrać elektrozawór FESTO 8043217?
- Wysoka wydajność przepływu – od 1000 l/min
- Pełna kompatybilność z nowoczesnymi układami automatyki
- Liczne sposoby montażu i szeroki zakres pracy
- Praca ciągła 100% oraz długa żywotność
- Odporność na agresywne środowisko przemysłowe
- Możliwość pracy na powietrzu olejonym
Elektrozawór FESTO VUVS-LK25-M32C-AD-G14-1B2-S stanowi doskonały wybór do wszystkich zadań wymagających niezawodnego i precyzyjnego sterowania przepływem sprężonego powietrza w automatyce przemysłowej.
