Dane techniczne
| Charakterystyka cewki | Uwaga, cewkę należy zamawiać oddzielnie |
| Ciśnienie robocze | 2,5 - 10 bar |
| Czas przełączania przy włączaniu | od 14 ms |
| Czas przełączania przy wyłączaniu | od 24 ms |
| Dopuszczenie | c UL us - Recognized (OL) |
| Funkcja odpowietrzenia | Możliwość dławienia |
| Funkcja zaworu | 5/2 monostabilny |
| Kierunek przepływu | Jednokierunkowy |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Tarcza-gniazdo |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 2000 µs |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 3600 µs |
| Materiał obudowy | Lakierowana, Aluminium-odlew ciśnieniowy |
| Materiał śrub | Stal ocynkowana |
| Materiał uszczelnień | HNBR, NBR, TPE-U(PU) |
| Medium dla pilotów | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 1000 l/min |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Pomocnicze ręczne uruchamianie | Przez przyciśnięcie, Z blokadą |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Underlap |
| Przyłącze odpowietrzenia pilota 84 | M5 |
| Przyłącze otworu wentylacji | Nieprzewodowe |
| Przyłącze pneumatyczne 1 | G1/4 |
| Przyłącze pneumatyczne 2 | G1/4 |
| Przyłącze pneumatyczne 3 | G1/4 |
| Przyłącze pneumatyczne 4 | G1/4 |
| Przyłącze pneumatyczne 5 | G1/4 |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna mechaniczna |
| Sposób montażu | Przy pomocy otworów przelotowych, Do wyboru:, Na płycie przyłączeniowej |
| Sposób uruchomienia | Elektryczny |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -10 - 60 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 299 g |
| Wartość-b | od 0,3 |
| Wartość-C | od 4,5 l/sbar |
| Wielkość nominalna | od 6,6 mm |
| Wielkość zaworu | od 26,5 mm |
| Zasilanie pneum. pilotów | Wewnętrzne |

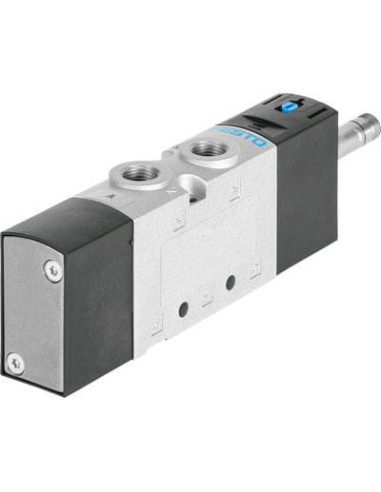

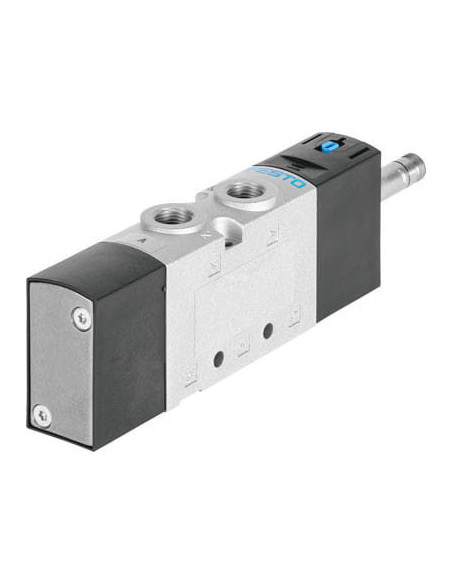

Elektrozawór VUVS-LT25-M52-MD-G14-F8 FESTO – Precyzyjna Kontrola Przepływu
Elektrozawór VUVS-LT25-M52-MD-G14-F8 marki FESTO, o kodzie produktu 8035181, to zaawansowane rozwiązanie dedykowane profesjonalnym układom pneumatycznym w przemyśle. Dzięki wysokiej trwałości i zastosowaniu nowoczesnych materiałów, zawór gwarantuje niezawodność pracy zarówno w aplikacjach przemysłowych, jak i w automatyzacji procesów produkcyjnych.
Najważniejsze cechy elektrozaworu FESTO
- Monostabilna funkcja 5/2 – zapewnia efektywną kontrolę kierunku przepływu sprężonego powietrza.
- Solidna konstrukcja – obudowa wykonana z lakierowanego aluminium oraz stalowych ocynkowanych śrub gwarantuje odporność na uszkodzenia mechaniczne oraz średnią odporność korozyjną (CRC 2).
- Szeroki zakres ciśnień roboczych – praca w zakresie od 2,5 do 10 barów pozwala dopasować zawór do różnorodnych zastosowań przemysłowych.
- Elastyczność montażu – możliwość instalacji zaworu w dowolnej pozycji oraz na płycie przyłączeniowej lub za pomocą otworów przelotowych zapewnia łatwość integracji z istniejącymi systemami.
- Wysoka wydajność przepływu – nominalny przepływ sprężonego powietrza wynoszący 1000 l/min umożliwia zastosowanie zaworu w wymagających aplikacjach.
- Praca w szerokim zakresie temperatur – zawór funkcjonuje w temperaturach od -10°C do +60°C, co umożliwia jego wykorzystanie w różnych warunkach środowiskowych.
Zastosowanie elektrozaworu VUVS-LT25-M52-MD-G14-F8
Zawór elektromagnetyczny FESTO doskonale sprawdza się w instalacjach, gdzie wymagana jest precyzyjna i szybka kontrola ruchu siłowników pneumatycznych oraz automatyzacja procesów przemysłowych. Stosowany jest m.in. w:
- Liniach montażowych i automatycznych stanowiskach produkcyjnych
- Sterowaniu siłownikami w maszynach przemysłowych
- Systemach transportu pneumatycznego
- Układach logistycznych i pakujących
- Branży spożywczej, farmaceutycznej i automotive
Korzyści z zastosowania elektrozaworu 5/2 monostabilnego FESTO
VUVS-LT25-M52-MD-G14-F8 pozwala na niezawodną pracę w wymagających aplikacjach, oferując wysoką efektywność sterowania przepływem, odporność na wstrząsy i wibracje oraz łatwość obsługi ręcznej i serwisowania. Zawór spełnia normy ISO 8573-1:2010 dla medium roboczego, a jego wykonanie jest w pełni zgodne z dyrektywą RoHS.

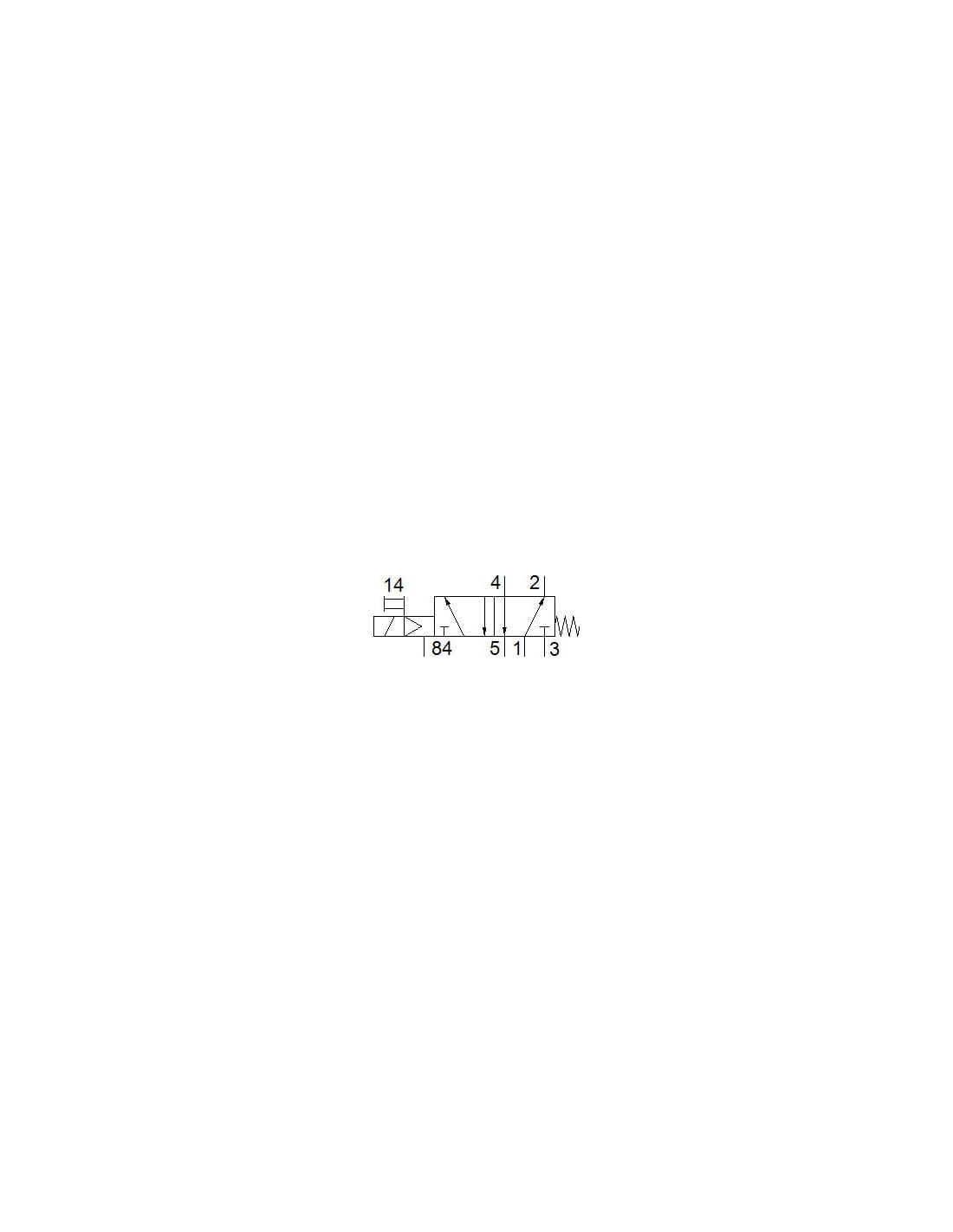

Schemat działania i podłączenia pneumatyczne
Przejrzysty schemat połączeń pneumatycznych umożliwia szybkie podłączenie zaworu do instalacji. Standardowe przyłącza G1/4 ułatwiają montaż i integrację z pozostałymi elementami systemu.
