Dane techniczne
| Charakterystyka cewki | 24 V DC: 3,3 W |
| Ciśnienie robocze | 1,5 - 8 bar |
| Czas pracy ciągłej | 100 % |
| Czas przełączania powrotnego | od 12 ms |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Funkcja odpowietrzenia | Możliwość dławienia |
| Funkcja zaworu | 5/2 bistabilny |
| Kierunek przepływu | Jednokierunkowy |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Konstrukcja | Zawór tłokowy |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 2500 µs |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 1100 µs |
| Materiał obudowy | Stop aluminium |
| Materiał tłoczka suwakowego | Stop aluminium |
| Materiał uszczelnień | HNBR, NBR |
| Medium dla pilotów | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 1000 l/min |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 1 zgodnie z FN942017-5 i EN60068-2-27 |
| Pomocnicze ręczne uruchamianie | Przez przyciśnięcie, Z blokadą |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Positive overlap |
| Przyłącze elektryczne | Schemat podłączenia typu B wg EN175301-803 |
| Przyłącze otworu wentylacji | Nieprzewodowe |
| Przyłącze pneumatyczne 1 | G1/4 |
| Przyłącze pneumatyczne 2 | G1/4 |
| Przyłącze pneumatyczne 3 | G1/4 |
| Przyłącze pneumatyczne 4 | G1/4 |
| Przyłącze pneumatyczne 5 | G1/4 |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób montażu | Przy pomocy otworów przelotowych, Do wyboru:, Na płycie przyłączeniowej |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | Z gniazdem wtykowym, Zgodnie z IEC 60529, IP65 |
| Temperatura medium | -5 - 50 °C |
| Temperatura otoczenia | -5 - 50 °C |
| Uwaga dotycząca materiałów | Zawierają substancje PWIS, Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 320 g |
| Wartość-b | od 0,45 |
| Wartość-C | od 3,86 l/sbar |
| Wielkość nominalna | od 6,7 mm |
| Wielkość zaworu | od 26,5 mm |
| Zasilanie pneum. pilotów | Wewnętrzne |

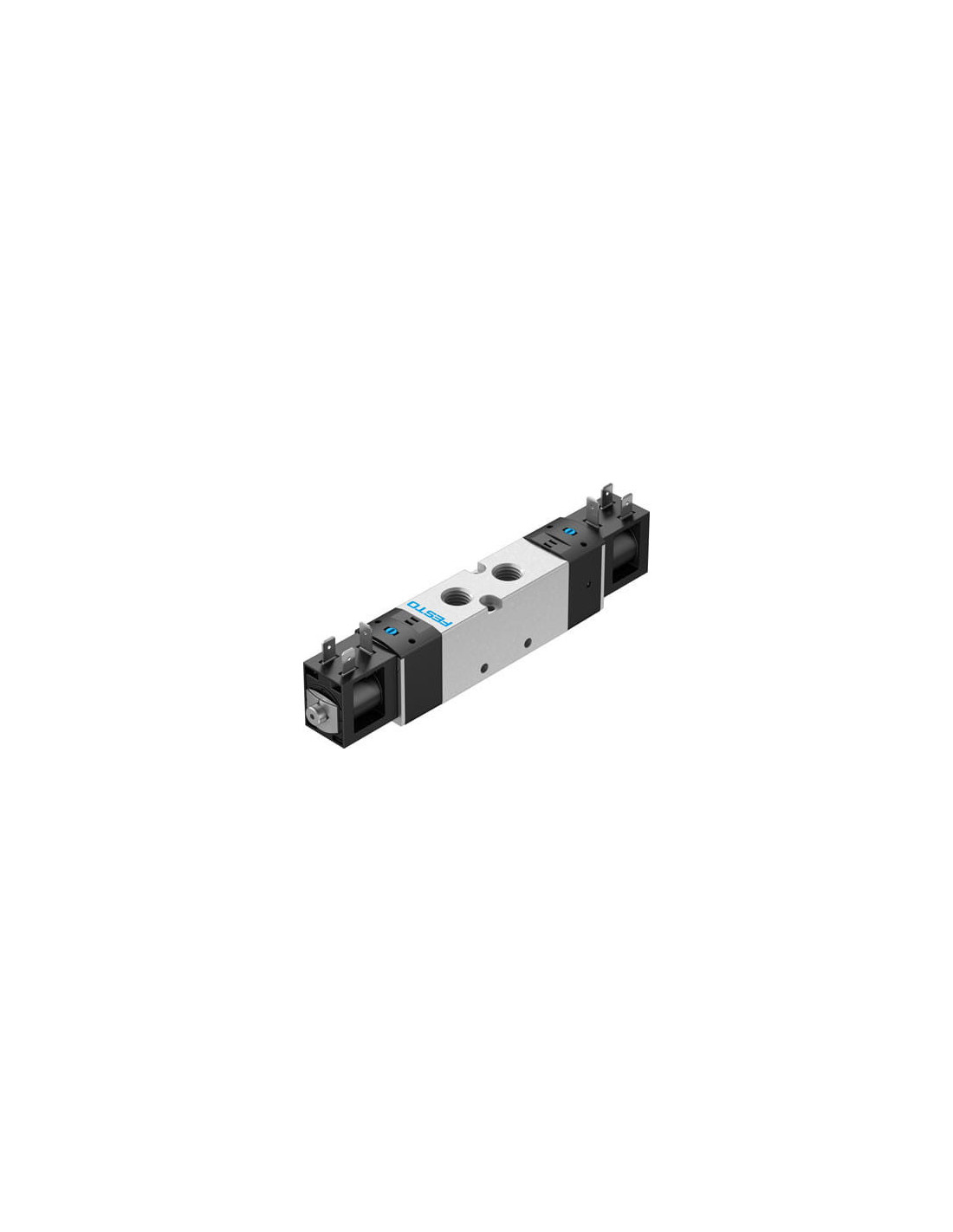

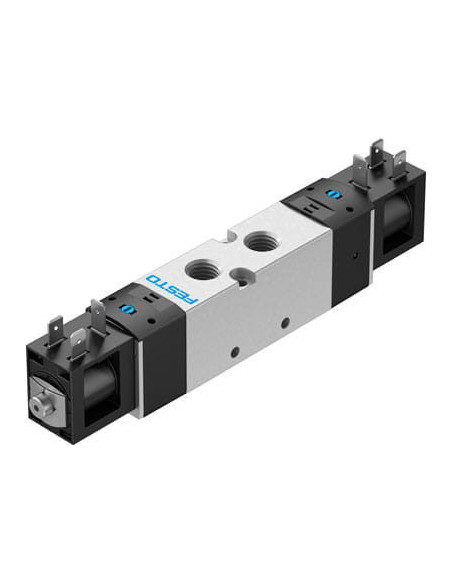

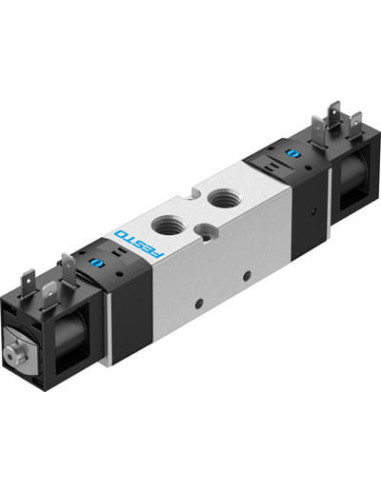

Festo VUVS-LK25-B52-D-G14-1B2-S Elektrozawór 5/2 bistabilny – Opis produktu i zastosowania
Elektrozawór FESTO VUVS-LK25-B52-D-G14-1B2-S (kod FESTO-8043219) to nowoczesny element automatyki przemysłowej, zaprojektowany z myślą o niezawodnej pracy w układach pneumatycznych. Oferuje wydajność i długotrwałą pracę nawet w wymagających aplikacjach przemysłowych. Bistabilny zawór tłokowy o konstrukcji 5/2 zapewnia precyzyjne sterowanie przepływem sprężonego powietrza.
Najważniejsze cechy elektrozaworu FESTO VUVS-LK25-B52-D-G14-1B2-S
- Bistabilna funkcja zaworu 5/2 umożliwia niezależne przełączanie między dwoma położeniami roboczymi.
- Przeznaczony do pracy z sprężonym powietrzem zgodnym z ISO8573-1:2010 [7:4:4].
- Szeroki zakres zastosowań – od układów sterowania siłownikami pneumatycznymi po zaawansowane linie produkcyjne.
- Solidna konstrukcja z wysokiej jakości aluminium oraz uszczelnień HNBR i NBR zapewnia odporność mechaniczną i szczelność.
- Wysoka wydajność – przepływ nominalny od 1000 l/min, co pozwala na obsługę siłowników o większym zapotrzebowaniu.
- Uniwersalne przyłącza pneumatyczne G1/4 ułatwiają integrację z większością instalacji przemysłowych.
- Bezpieczna praca dzięki stopniowi ochrony IP65 oraz solidnym złączom elektrycznym.
- Dopuszczalna praca w zakresie temperatur od -5°C do +50°C, zarówno medium, jak i otoczenia.
- Możliwość montażu w dowolnej pozycji oraz obsługa ręcznego uruchamiania (przez przyciśnięcie, z blokadą).
Typowe zastosowania elektrozaworu 5/2 FESTO
Elektrozawory tej serii znajdują szerokie zastosowanie w automatyce przemysłowej, robotyce oraz aplikacjach montażowych. Idealnie sprawdzają się do sterowania jednostkami wykonawczymi, takimi jak siłowniki pneumatyczne dwustronnego działania, szybkie przemieszczanie oraz kontrolowanie procesów pneumatycznych.
- Automatyka maszyn produkcyjnych
- Systemy transportu wewnętrznego, podajniki, magazyny automatyczne
- Roboty montażowe oraz linie przemysłowe
- Prasy i układy tnące z napędem pneumatycznym
- Zautomatyzowane systemy pakowania
Zalety stosowania elektrozaworu Festo VUVS-LK25-B52-D-G14-1B2-S
Wysoka niezawodność pracy potwierdzona testami odporności na wibracje i wstrząsy (zgodność z normami EN 60068-2-6 oraz EN 60068-2-27) czyni ten elektrozawór doskonałym wyborem do pracy w trudnych warunkach przemysłowych. Niska waga i kompaktowa konstrukcja umożliwiają montaż także w ograniczonej przestrzeni. Produkt jest zgodny z wytycznymi RoHS oraz pozwala na użytkowanie ze sprężonym powietrzem olejonym, co daje elastyczność w doborze medium roboczego.
Dzięki precyzyjnej charakterystyce i uniwersalnym przyłączom, Festo VUVS-LK25-B52-D-G14-1B2-S doskonale nadaje się do zastosowań wymagających szybkiego i precyzyjnego przełączania oraz wysokiej niezawodności systemu.
