Dane techniczne
| Charakterystyka cewki | 24 V DC: 0,8 W |
| Ciśnienie robocze | 2,5 - 7 bar |
| Ciśnienie robocze MPa | 0,25 - 0,7 MPa |
| Czas pracy ciągłej | 100 % |
| Czas przełączania przy włączaniu | od 14 ms |
| Czas przełączania przy wyłączaniu | od 17 ms |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Funkcja odpowietrzenia | Możliwość dławienia |
| Funkcja zaworu | 5/2 monostabilny |
| Kierunek przepływu | Jednokierunkowy |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Zawór tłokowy |
| Maks. częstotliwość przełączania | od 2 Hz |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 1600 µs |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 3000 µs |
| Materiał obudowy | Stop aluminium |
| Materiał uszczelnień | HNBR, NBR |
| Medium dla pilotów | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 340 l/min |
| Odporność na wibracje | Transport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 1 zgodnie z FN942017-5 i EN60068-2-27 |
| Pomocnicze ręczne uruchamianie | Przez przyciśnięcie, Z blokadą |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Positive overlap |
| Przyłącze elektryczne | 3-pin, Wtyczka, M8x1, kodowanie A zgodnie z EN 61076-2-104 |
| Przyłącze pneumatyczne 2 | M7 |
| Przyłącze pneumatyczne 4 | M7 |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna pneumatyczna |
| Sposób montażu | Przy pomocy otworów przelotowych, Na płycie przyłączeniowej |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | IP65 |
| Temperatura medium | -5 - 50 °C |
| Temperatura otoczenia | -5 - 50 °C |
| Uwaga dotycząca materiałów | Zawierają substancje PWIS, Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 45 g |
| Wielkość zaworu | od 10 mm |
| Wyświetlanie stanu sygnału | LED |
| Zasilanie pneum. pilotów | Wewnętrzne |

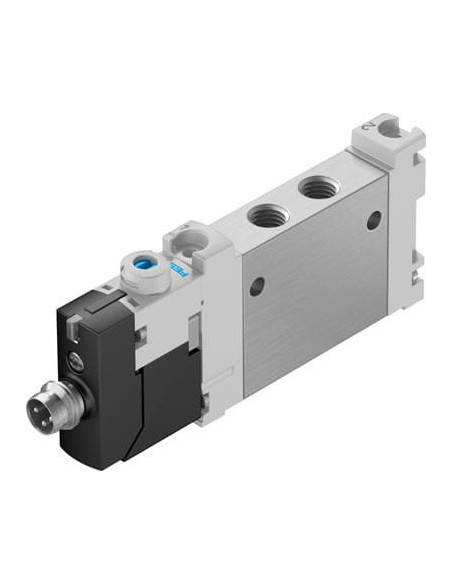

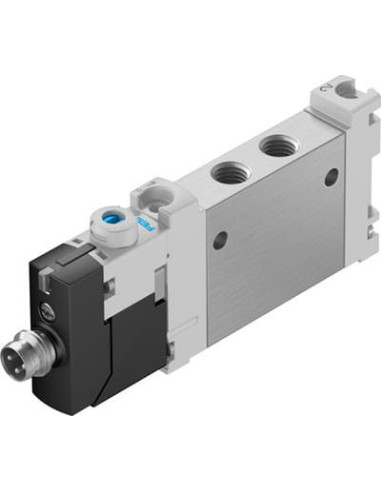

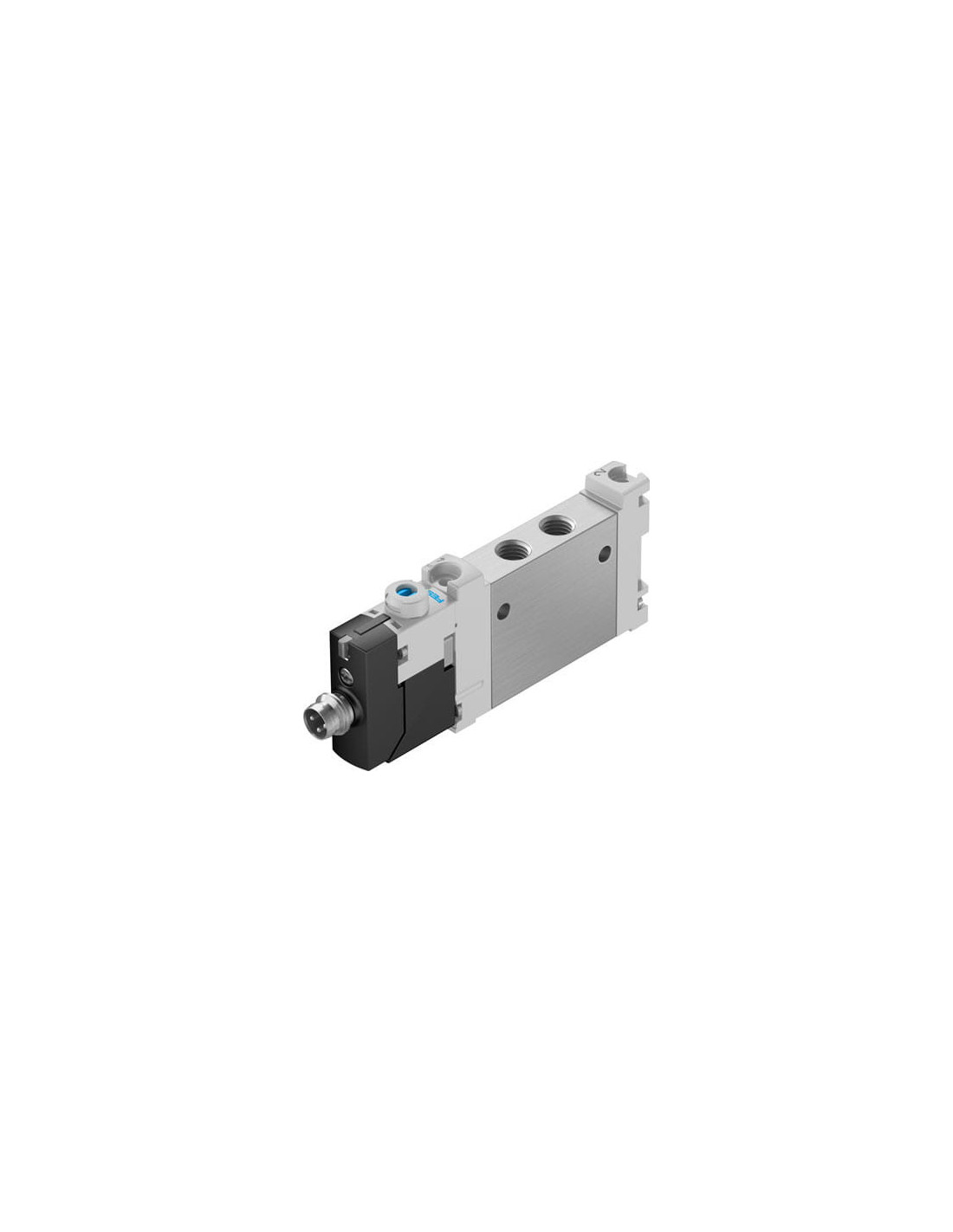

Elektrozawór VUVG-LK10-M52-AT-M7-1R8L-S FESTO – wysoka niezawodność w automatyce przemysłowej
Elektrozawór VUVG-LK10-M52-AT-M7-1R8L-S to kompaktowe i wydajne urządzenie firmy FESTO, przeznaczone do sterowania przepływem powietrza w systemach pneumatycznych. Dzięki swojej konstrukcji oraz zastosowanym materiałom, zawór gwarantuje niezawodną pracę w różnorodnych warunkach przemysłowych, sprawdzając się zarówno w automatyce maszyn, jak i w zaawansowanych układach produkcyjnych.
Charakterystyka i główne cechy elektrozaworu FESTO VUVG-LK10-M52-AT-M7-1R8L-S
- Kompaktowa budowa – pozwala na łatwą integrację w ciasnych przestrzeniach maszyn oraz w modułach wielozaworowych.
- Standard przyłączy M7 – umożliwia szybkie podłączenie do typowych linii pneumatycznych oraz łatwą wymianę w istniejących instalacjach.
- Obudowa ze stopu aluminium – zapewnia trwałość i odporność na korozję, przy jednoczesnej niskiej masie.
- Stopień ochrony IP65 – zawór nadaje się do pracy w wymagających warunkach przemysłowych, gdzie występują pył, wilgoć lub rozpryski wody.
- Wielofunkcyjność – zawór typu 5/2, monostabilny, z elektrycznym i pilotowym sterowaniem; pozwala na skuteczne przełączanie dwóch obwodów pneumatycznych.
- Wytrzymałość na wibracje oraz wstrząsy – dedykowany również do aplikacji mobilnych i wibracyjnych, np. w automatyce transportowej.
- Wskaźnik LED – umożliwia łatwą diagnostykę stanu elektrozaworu podczas eksploatacji.
- Uniwersalność montażu – montaż na płycie przyłączeniowej lub przy użyciu otworów przelotowych, w dowolnej pozycji montażowej.
Typowe zastosowania zaworu pneumatycznego FESTO VUVG-LK10-M52-AT-M7-1R8L-S
Elektrozawór FESTO znajduje szerokie zastosowanie w systemach automatyzacji produkcji, przemysłowych liniach montażowych, a także w urządzeniach laboratoryjnych i technologicznych. Idealnie sprawdza się w sterowaniu siłownikami pneumatycznymi, manipulacji elementami roboczymi oraz wszędzie tam, gdzie wymagana jest szybkość przełączania, niezawodność i kompaktowa konstrukcja.
Zalety stosowania elektrozaworu VUVG-LK10-M52-AT-M7-1R8L-S
- Wysoka energooszczędność dzięki niskiej mocy cewki (0,8 W).
- Możliwość pracy z powietrzem olejonym oraz nieolejonym.
- Krótki czas przełączania i duża wydajność przepływu (do 340 l/min).
- Odporność na wibracje i wstrząsy potwierdzona testami, gwarantuje bezawaryjną pracę w ruchomych lub trudnych warunkach.
- Zgodność z normami ISO i RoHS oraz konstrukcja wolna od substancji PWIS.
VUVG-LK10-M52-AT-M7-1R8L-S to idealny wybór do zastosowań wymagających wysokiej niezawodności, precyzji oraz odporności w środowiskach przemysłowych. Długa żywotność i łatwość integracji, w połączeniu z uniwersalnością zastosowań, czynią ten elektrozawór jednym z najczęściej wybieranych rozwiązań w nowoczesnej automatyce.
