Dane techniczne
| Charakterystyka cewki | 24 V DC: 3,3 W |
| Ciśnienie robocze | 2,5 - 10 bar |
| Czas pracy ciągłej | 100 % |
| Czas przełączania przy włączaniu | od 12 ms |
| Czas przełączania przy wyłączaniu | od 47 ms |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Dopuszczenie | c UL us - Recognized (OL) |
| Funkcja odpowietrzenia | Możliwość dławienia |

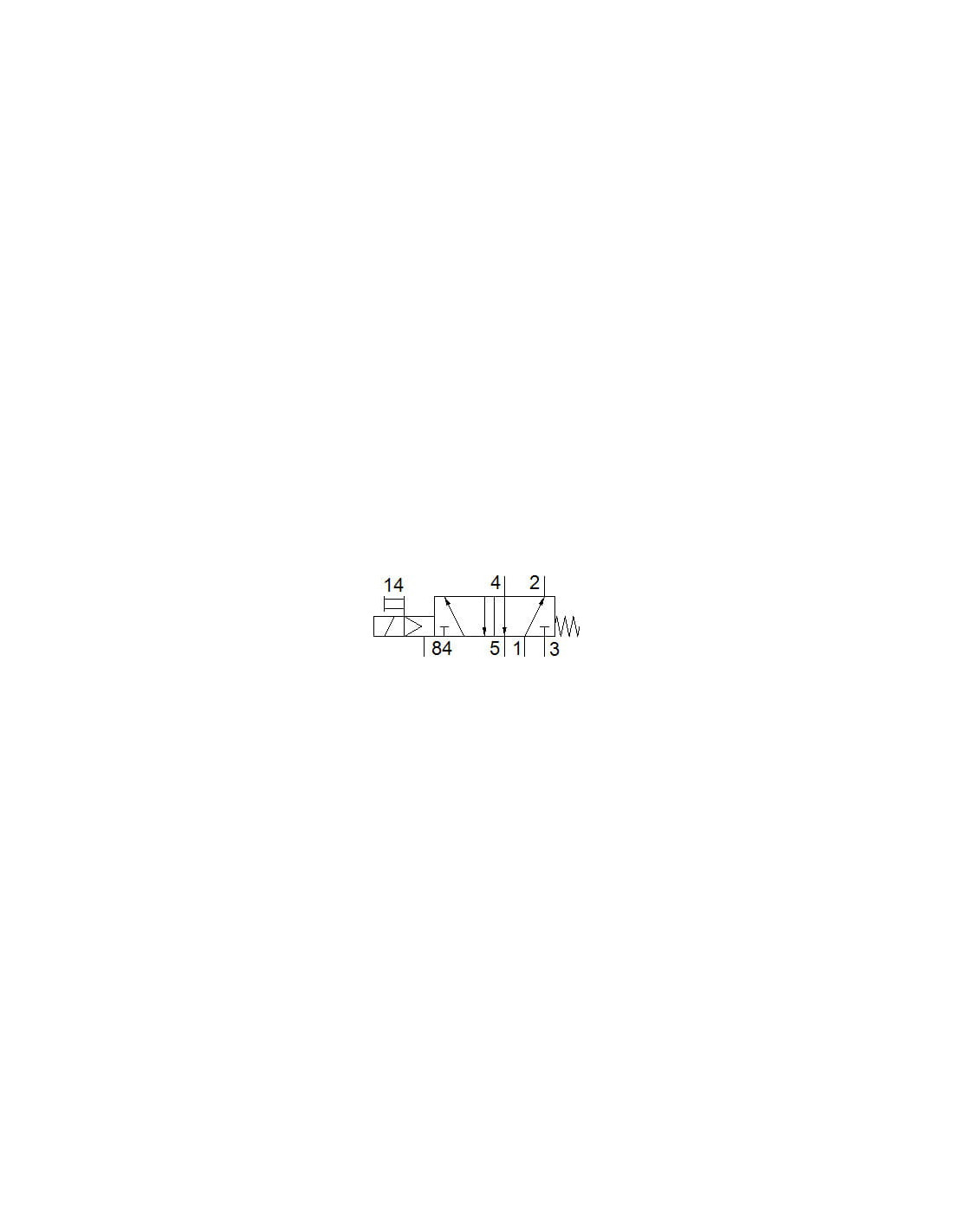

| Funkcja zaworu | 5/2 monostabilny |
| Kierunek przepływu | Jednokierunkowy |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Zawór tłokowy |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 2000 µs |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 3600 µs |
| Materiał obudowy | Lakierowana, Aluminium-odlew ciśnieniowy |
| Materiał śrub | Stal ocynkowana |
| Materiał tłoczka suwakowego | Stop aluminium |
| Materiał uszczelnień | HNBR, NBR |
| Medium dla pilotów | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 1300 l/min |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Pomocnicze ręczne uruchamianie | Przez przyciśnięcie, Z blokadą |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Positive overlap |
| Przyłącze elektryczne | Schemat podłączenia typu C wg EN175301-803 |
| Przyłącze odpowietrzenia pilota 84 | M5 |
| Przyłącze otworu wentylacji | Nieprzewodowe |
| Przyłącze pneumatyczne 1 | G1/4 |
| Przyłącze pneumatyczne 2 | G1/4 |
| Przyłącze pneumatyczne 3 | G1/4 |
| Przyłącze pneumatyczne 4 | G1/4 |
| Przyłącze pneumatyczne 5 | G1/4 |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna mechaniczna |
| Sposób montażu | Do wyboru:, Przy pomocy otworów przelotowych, Na płycie przyłączeniowej |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | Z gniazdem wtykowym, Zgodnie z IEC 60529, IP65 |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -10 - 60 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 363 g |
| Wartość-b | od 0,4 |
| Wartość-C | od 5,3 l/sbar |
| Wielkość nominalna | od 6,9 mm |
| Wielkość zaworu | od 26,5 mm |
| Zasilanie pneum. pilotów | Wewnętrzne |

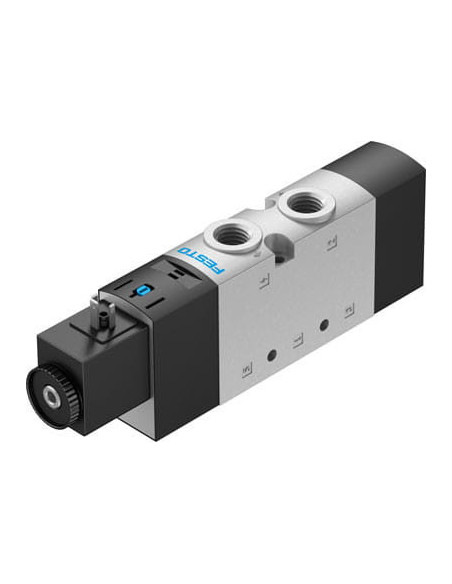

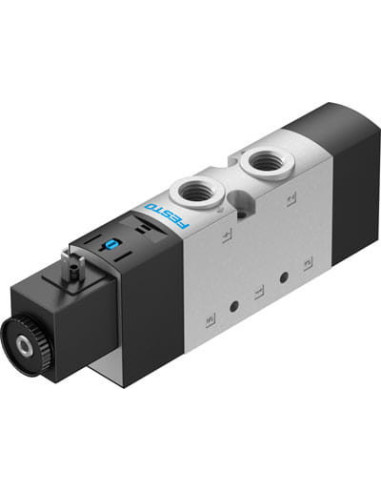

Elektrozawór pneumatyczny FESTO VUVS-L25-M52-MD-G14-F8-1C1 – precyzyjne sterowanie przepływem powietrza
Elektrozawór FESTO VUVS-L25-M52-MD-G14-F8-1C1 (kod produktu: FESTO-575511) to nowoczesne rozwiązanie do automatyzacji procesów pneumatycznych. Urządzenie zostało zaprojektowane z myślą o intensywnym użytkowaniu w wymagających warunkach przemysłowych. Solidna konstrukcja zapewnia niezawodność oraz długą żywotność, nawet przy dużej częstotliwości cykli przełączeń.
Typowe zastosowania elektrozaworu FESTO VUVS-L25-M52-MD-G14-F8-1C1
Elektrozawory tego typu są szeroko wykorzystywane w różnych sektorach przemysłu, gdzie kluczowa jest automatyzacja ruchu oraz kontrola obiegów pneumatycznych. Nadają się idealnie do zastosowania w:
- Systemach sterowania maszyn produkcyjnych i pakujących
- Automatyzacji linii montażowych
- Robotyce przemysłowej
- Napędach pneumatycznych
- Rozwiązaniach transportu wewnętrznego
- Układach sterujących procesami technologicznymi
Najważniejsze cechy i zalety elektrozaworu FESTO
Wytrzymała obudowa z lakierowanego aluminium oraz ocynkowane śruby zapewniają odporność na korozję i niekorzystne warunki środowiskowe (CRC 2). Zawór tłokowy monostabilny typu 5/2 pozwala na prostą integrację zarówno z prostymi, jak i złożonymi układami pneumatycznymi.
- Szybka reakcja – krótki czas przełączania (od 12 ms załączenie, od 47 ms wyłączenie)
- Zasilanie cewki 24 V DC, pobór mocy 3,3 W
- Duży przepływ nominalny – od 1300 l/min
- Zakres ciśnienia roboczego – od 2,5 do 10 bar
- Stopień ochrony IP65 – zapewnia bezpieczeństwo pracy elektrozaworu w trudnych warunkach
- Różnorodne możliwości montażu: otwory przelotowe, montaż na płycie przyłączeniowej
- Możliwość dławienia odpowietrzenia oraz mechaniczny przycisk ręcznego uruchamiania z blokadą
- Materiał uszczelnień: HNBR, NBR, gwarantujące niezawodność i szczelność
- Kompatybilność z powietrzem zgodnym z ISO8573-1:2010 [7:4:4] oraz możliwość pracy na powietrzu olejonym
Dlaczego warto wybrać elektrozawór FESTO VUVS-L25-M52-MD-G14-F8-1C1?
FESTO to renomowany producent elementów pneumatyki o globalnym zasięgu. Opisywany model łączy zaawansowaną technologię z wysoką jakością wykonania, co przekłada się na niezawodność działania oraz optymalizację kosztów eksploatacji w aplikacjach przemysłowych.
Zawór spełnia wymagania norm UL oraz RoHS, a dzięki elastycznemu sposobowi montażu oraz szerokiemu zakresowi temperatur pracy (-10 do 60°C) może być wykorzystywany w wielu aplikacjach automatyki przemysłowej. Jest idealny do modernizacji istniejących układów oraz wdrażania nowych rozwiązań technologicznych.
