Dane techniczne
| Charakterystyka cewki | Uwaga, cewkę należy zamawiać oddzielnie |
| Ciśnienie robocze | 1,5 - 8 bar |
| Czas przełączania przy włączaniu | od 9 ms |
| Czas przełączania przy wyłączaniu | od 29 ms |
| Dopuszczenie | c UL us - Recognized (OL) |
| Funkcja odpowietrzenia | Możliwość dławienia |

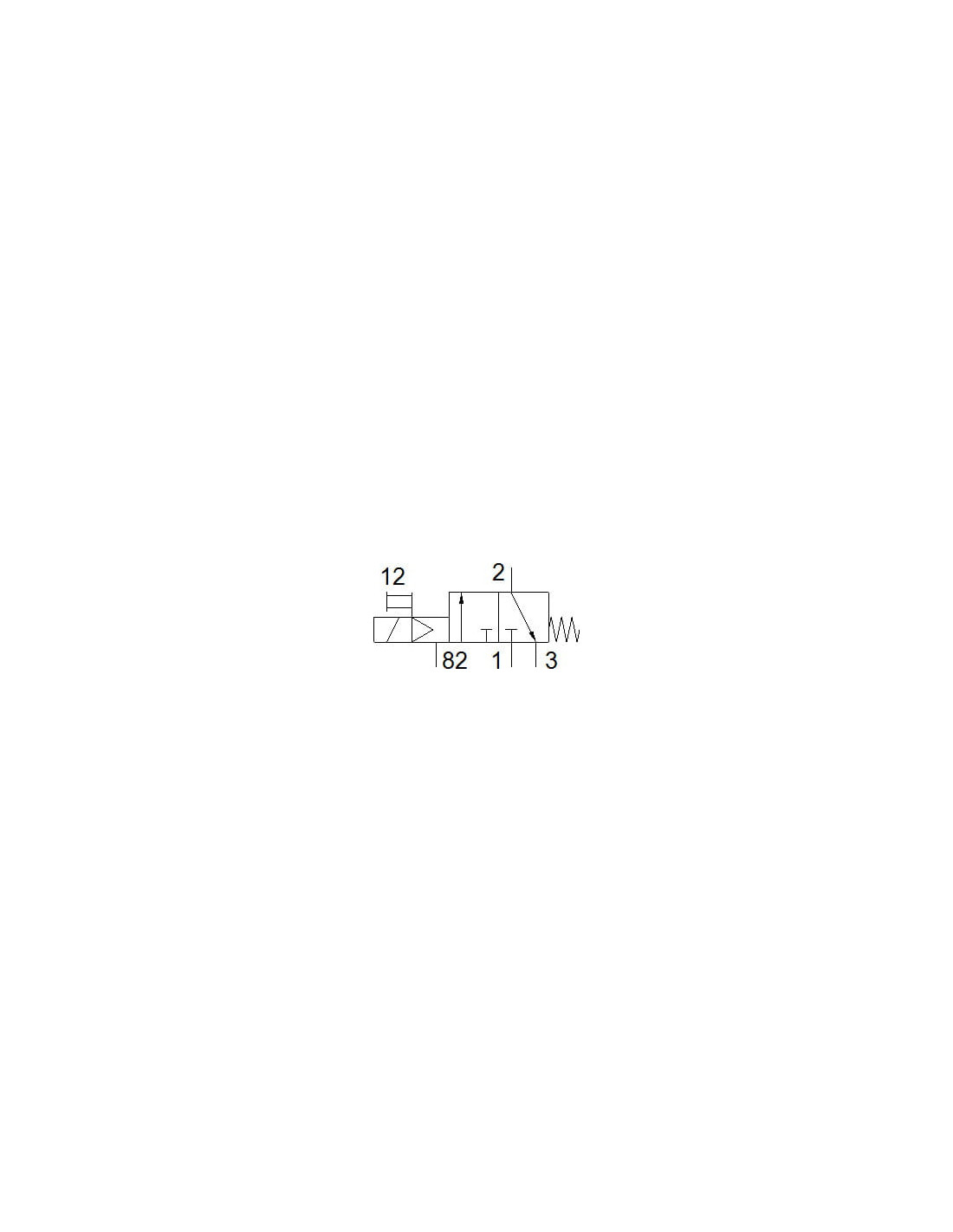

| Funkcja zaworu | 3/2 zamknięty, monostabilny |
| Kierunek przepływu | Jednokierunkowy |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Konstrukcja | Tarcza-gniazdo |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 2200 µs |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 3700 µs |
| Materiał obudowy | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 500 l/min |
| Pomocnicze ręczne uruchamianie | Z blokadą |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Underlap |
| Przyłącze elektryczne | Przez cewkę-F, należy zamawiać oddzielnie |
| Przyłącze odpowietrzenia pilota 82 | M5 |
| Przyłącze pneumatyczne 1 | G1/8 |
| Przyłącze pneumatyczne 2 | G1/8 |
| Przyłącze pneumatyczne 3 | G1/8 |
| Raster | od 27 mm |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna mechaniczna |
| Sposób montażu | Przy pomocy otworów przelotowych, Do wyboru:, Na płycie przyłączeniowej |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | IP65 |
| Szerokość zabudowy | od 26 mm |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -5 - 40 °C |
| Temperatura przechowywania | -20 - 60 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 240 g |
| Wielkość nominalna | od 5 mm |
