Dane techniczne
| Charakterystyka cewki | Uwaga, cewkę należy zamawiać oddzielnie |
| Ciśnienie robocze | 2,2 - 8 bar |
| Czas przełączania przy włączaniu | od 9 ms |
| Czas przełączania przy wyłączaniu | od 29 ms |
| Dopuszczenie | c UL us - Recognized (OL) |
| Funkcja odpowietrzenia | Możliwość dławienia |

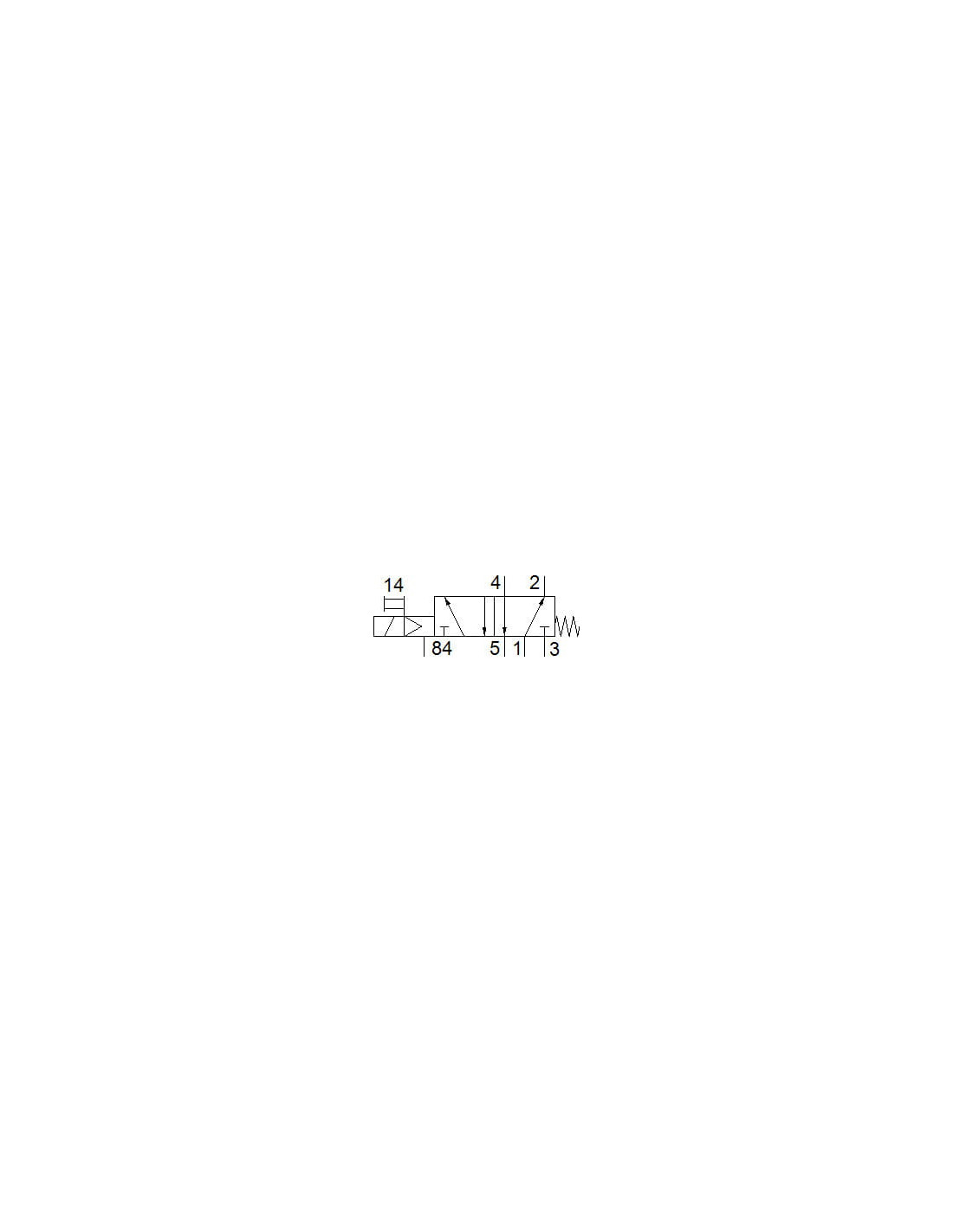

| Funkcja zaworu | 5/2 monostabilny |
| Kierunek przepływu | Jednokierunkowy |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Konstrukcja | Tarcza-gniazdo |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 2200 µs |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 3700 µs |
| Materiał obudowy | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 1000 l/min |
| Pomocnicze ręczne uruchamianie | Z blokadą |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Underlap |
| Przyłącze elektryczne | Przez cewkę-F, należy zamawiać oddzielnie |
| Przyłącze odpowietrzenia pilota 84 | M5 |
| Przyłącze pneumatyczne 1 | G1/4 |
| Przyłącze pneumatyczne 2 | G1/4 |
| Przyłącze pneumatyczne 3 | G1/4 |
| Przyłącze pneumatyczne 4 | G1/4 |
| Przyłącze pneumatyczne 5 | G1/4 |
| Raster | od 32 mm |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna mechaniczna |
| Sposób montażu | Przy pomocy otworów przelotowych, Do wyboru:, Na płycie przyłączeniowej |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | IP65 |
| Szerokość zabudowy | od 30,5 mm |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -5 - 40 °C |
| Temperatura przechowywania | -20 - 60 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 290 g |
| Wartość-b | od 0,19 |
| Wartość-C | od 4,49 l/sbar |
| Wielkość nominalna | od 7 mm |

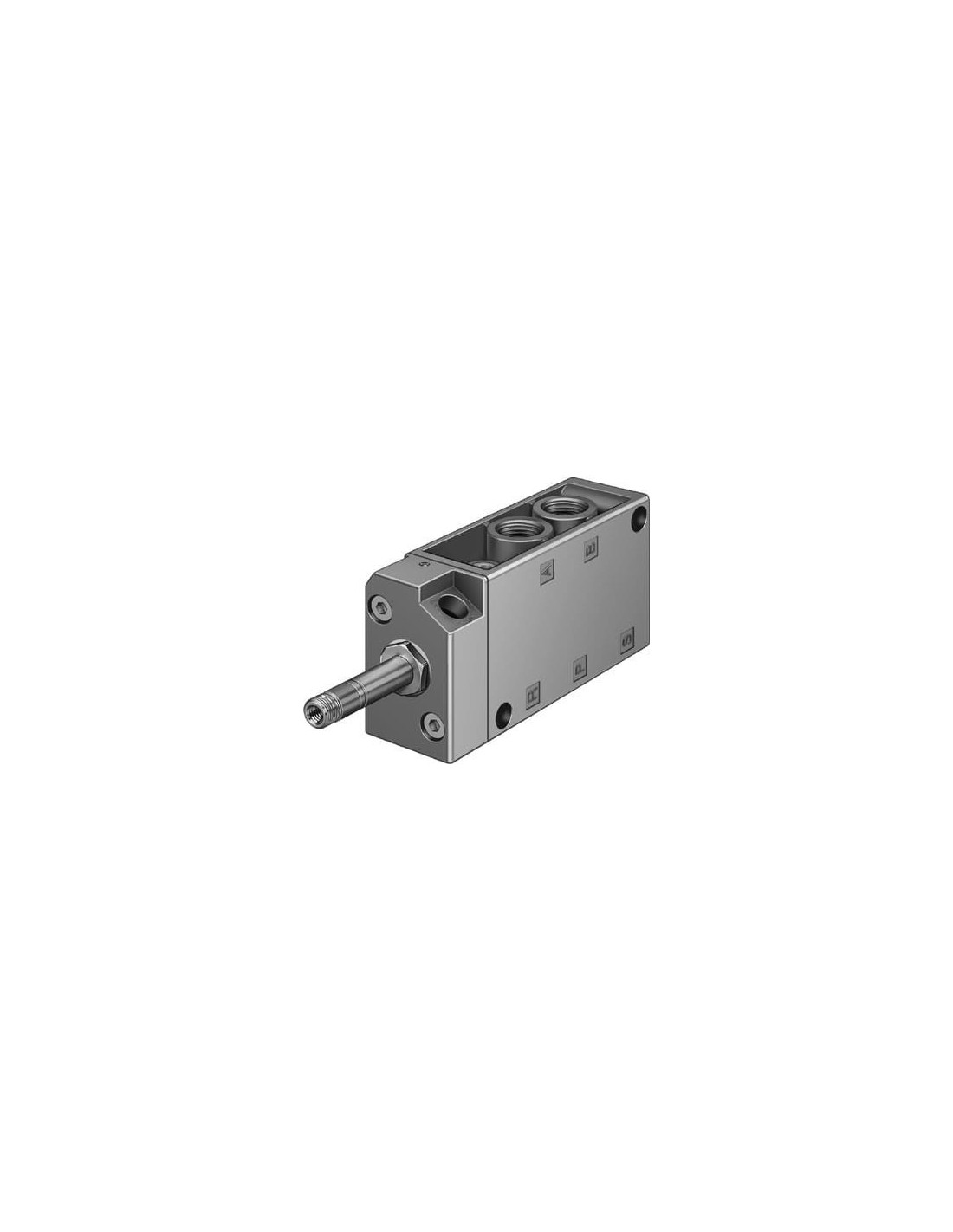

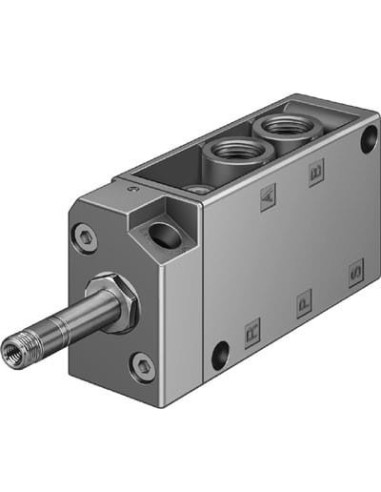

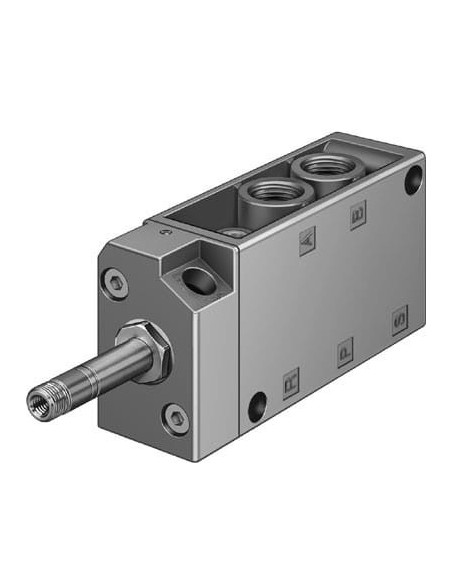

Elektrozawór MFH-5-1/4 FESTO – niezawodność sterowania pneumatycznego
Elektrozawór MFH-5-1/4 marki FESTO (kod produktu: FESTO-6211) to element sterujący wysokiej klasy, wykorzystywany w nowoczesnych systemach pneumatycznych. Konstrukcja zaworu gwarantuje szybkie i pewne przełączanie, dzięki czemu doskonale sprawdzi się w aplikacjach wymagających precyzyjnego i automatycznego sterowania przepływem sprężonego powietrza.
Funkcjonalność i zastosowanie zaworu pneumatycznego 5/2 monostabilnego
Prezentowany model to zawór pneumatyczny typu 5/2 monostabilnego, wyposażony w sprężynę powrotną oraz elektryczno-pneumatyczne sterowanie (pilotowane). Zapewnia to szybkie działanie zaworu przy jednoczesnej prostocie montażu i użytkowania. MFH-5-1/4 znajduje zastosowanie w branżach takich jak:
- Automatyka przemysłowa – sterowanie siłownikami pneumatycznymi, maszynami pakującymi, przenośnikami oraz urządzeniami montażowymi,
- Budowa maszyn – szeroko wykorzystywany w liniach produkcyjnych i zrobotyzowanych stanowiskach roboczych,
- Przemysł spożywczy, farmaceutyczny i logistyczny – w aplikacjach wymagających powtarzalnych cykli pracy i niezawodności działania zaworów.
Najważniejsze zalety elektrozaworu MFH-5-1/4 FESTO
- Uniwersalność montażu – możliwość zabudowy w dowolnej pozycji oraz różne opcje montażu (otwory przelotowe, płyta przyłączeniowa),
- Wysoka wydajność przepływowa – nominalny przepływ powyżej 1000 l/min przy kompaktowych wymiarach,
- Solidna obudowa – wykonana z odlewu aluminiowego, co zapewnia trwałość oraz odporność na działanie czynników zewnętrznych,
- Uszczelnienia NBR – gwarantują szczelność oraz długotrwałe użytkowanie w wymagających warunkach,
- Klasa ochrony IP65 – ochrona przed pyłem oraz strumieniami wody umożliwia wykorzystanie w trudnych środowiskach przemysłowych,
- Zgodność z normami bezpieczeństwa – posiada dopuszczenia UL oraz spełnia normy RoHS.
Możliwości eksploatacyjne i środowiskowe
Elektrozawór MFH-5-1/4 pracuje w szerokim zakresie temperatur i ciśnień roboczych, zachowując efektywność nawet w zmiennych warunkach otoczenia. Medium robocze stanowi sprężone powietrze zgodne z normą ISO 8573-1:2010 [7:4:4], a zastosowanie wysokiej jakości uszczelnień pozwala również na pracę na powietrzu olejonym.
Prosta obsługa ręczna z funkcją blokady oraz szybkie czasy przełączania poprawiają ergonomię i bezpieczeństwo eksploatacji w każdym systemie pneumatycznym.
Typowe obszary zastosowania elektrozaworów FESTO MFH-5-1/4
- Sterowanie siłownikami pneumatycznymi
- Automatyzacja linii produkcyjnych
- Układy rozdzielające medium
- Panele sterowania maszyn
- Budowa stanowisk testowych i kontrolnych
Dzięki możliwości pracy w zróżnicowanych warunkach, wysokiej wydajności oraz trwałej konstrukcji, elektrozawór MFH-5-1/4 FESTO stanowi doskonały wybór do profesjonalnych instalacji pneumatycznych, które wymagają niezawodności i powtarzalności pracy.
