Dane techniczne
| Charakterystyka cewki | 24 V DC: Faza niskiego prądu 0.3 W, faza wysokiego prądu 1,0 W, 24 V DC: 1 W |
| Ciśnienie pilota | 3,5 - 8 bar |
| Ciśnienie pilota Mpa | 0,35 - 0,8 MPa |
| Ciśnienie robocze | 3 - 8 bar |
| Ciśnienie robocze MPa | 0,3 - 0,8 MPa |
| Czas pracy ciągłej | 100 % |
| Czas przełączania przy włączaniu | od 12 ms |
| Czas przełączania przy wyłączaniu | od 18 ms |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Dopuszczenie | RCM Mark, c CSA us (OL), c UL us - Recognized (OL) |
| Funkcja odpowietrzenia | Możliwość dławienia |

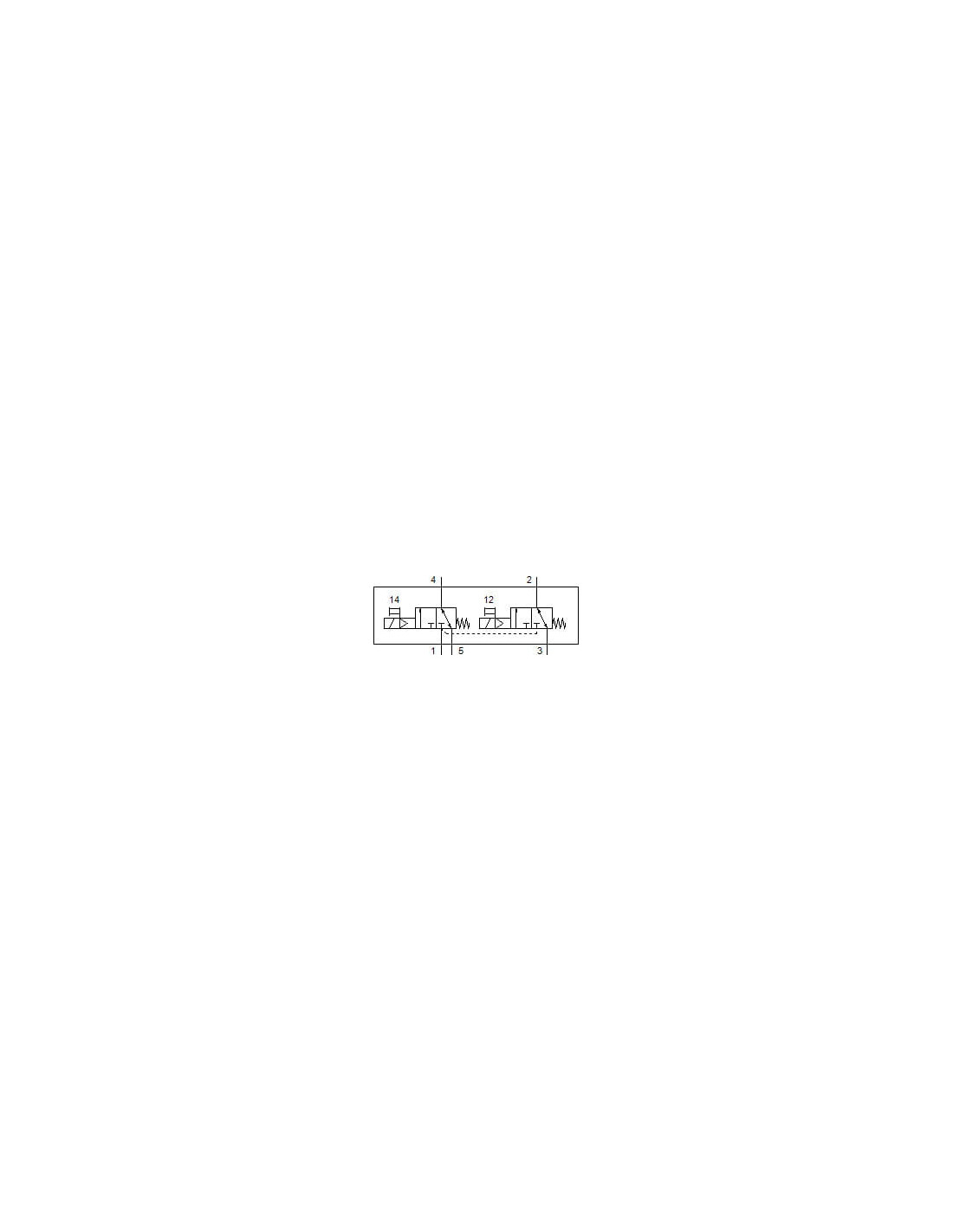

| Funkcja zaworu | 2 zawory 3/2 normalnie zamknięte, monostabilne |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Zawór tłokowy |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 700 µs |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 900 µs |
| Materiał obudowy | Stop aluminium |
| Materiał uszczelnień | HNBR, NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | 520 - 550 l/min |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Odpowiedni do podciśnienia | Brak |
| Ograniczenie temperatury otoczenia i medium | -5 - 50 °C, Bez redukcji prądu podtrzymania |
| Pomocnicze ręczne uruchamianie | Z blokadą, Z zaślepką, Przez przyciśnięcie |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Positive overlap |
| Przyłącze elektryczne | przez elektryczną płytę przyłączeniową |
| Przyłącze pneumatyczne 1 | G1/8 |
| Przyłącze pneumatyczne 2 | G1/8 |
| Przyłącze pneumatyczne 4 | G1/8 |
| Przyłącze pneumatyczne 5 | G1/8 |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna mechaniczna |
| Sposób montażu | Przy pomocy otworów przelotowych, Do wyboru:, Na płycie przyłączeniowej |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | IP40, IP65, Z gniazdem wtykowym |
| Temperatura medium | -5 - 60 °C |
| Temperatura otoczenia | -5 - 60 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 80 g |
| Wielkość nominalna | od 4,3 mm |
| Wielkość zaworu | od 14 mm |
| Zasilanie pneum. pilotów | Wewnętrzne |
