Dane techniczne
| Charakterystyka cewki | 24 V DC: 3,3 W |
| Ciśnienie robocze | 2,5 - 10 bar |
| Czas pracy ciągłej | 100 % |
| Czas przełączania powrotnego | od 39 ms |
| Czas przełączania przy włączaniu | od 17 ms |
| Czas przełączania przy wyłączaniu | od 76 ms |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Dopuszczenie | c UL us - Recognized (OL) |
| Funkcja odpowietrzenia | Możliwość dławienia |

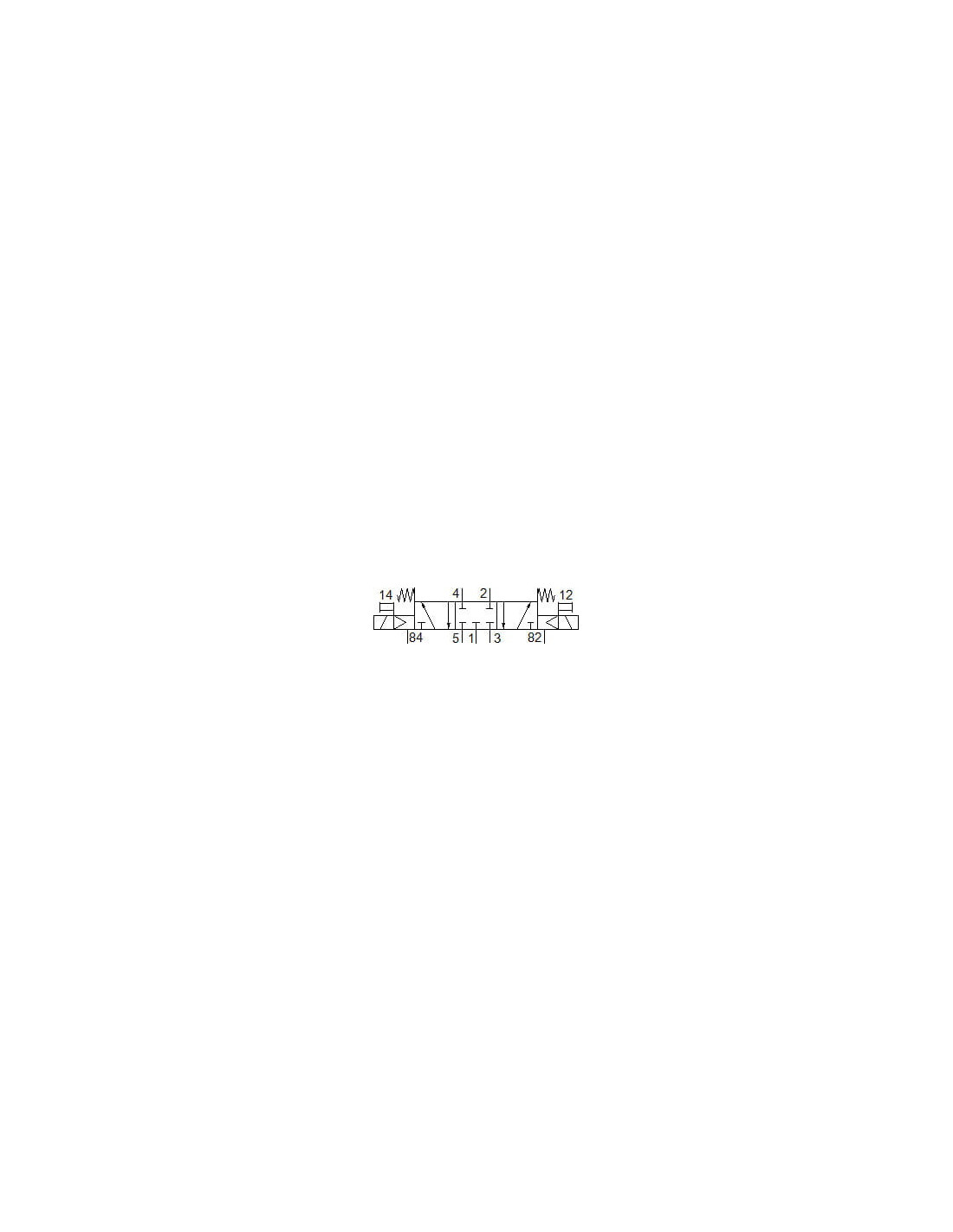

| Funkcja zaworu | 5/3 zamknięty |
| Kierunek przepływu | Jednokierunkowy |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Zawór tłokowy |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 2000 µs |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 3600 µs |
| Materiał obudowy | Lakierowana, Aluminium-odlew ciśnieniowy |
| Materiał śrub | Stal, niklowana |
| Materiał tłoczka suwakowego | Stop aluminium |
| Materiał uszczelnień | HNBR, NBR |
| Medium dla pilotów | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 2000 l/min |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Pomocnicze ręczne uruchamianie | Z blokadą, Przez przyciśnięcie |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Positive overlap |
| Przyłącze elektryczne | Schemat podłączenia typu C wg EN175301-803 |
| Przyłącze odpowietrzenia pilota 82 | M5 |
| Przyłącze odpowietrzenia pilota 84 | M5 |
| Przyłącze otworu wentylacji | Nieprzewodowe |
| Przyłącze pneumatyczne 1 | G3/8 |
| Przyłącze pneumatyczne 2 | G3/8 |
| Przyłącze pneumatyczne 3 | G3/8 |
| Przyłącze pneumatyczne 4 | G3/8 |
| Przyłącze pneumatyczne 5 | G3/8 |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna mechaniczna |
| Sposób montażu | Przy pomocy otworów przelotowych, Do wyboru:, Na płycie przyłączeniowej |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | Z gniazdem wtykowym, Zgodnie z IEC 60529, IP65 |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -10 - 60 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 562 g |
| Wartość-b | od 0,4 |
| Wartość-C | od 8,9 l/sbar |
| Wielkość nominalna | od 8,9 mm |
| Wielkość zaworu | od 31 mm |
| Zasilanie pneum. pilotów | Wewnętrzne |

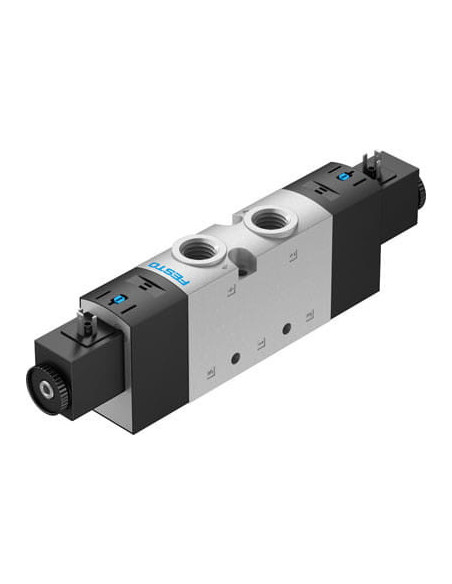

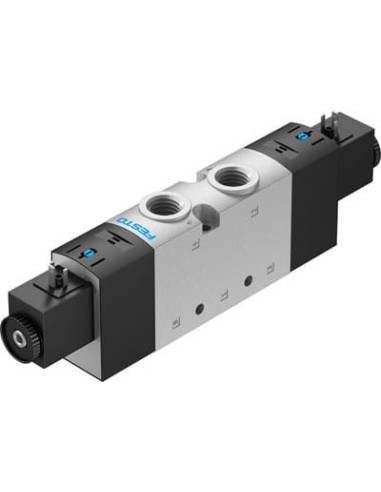

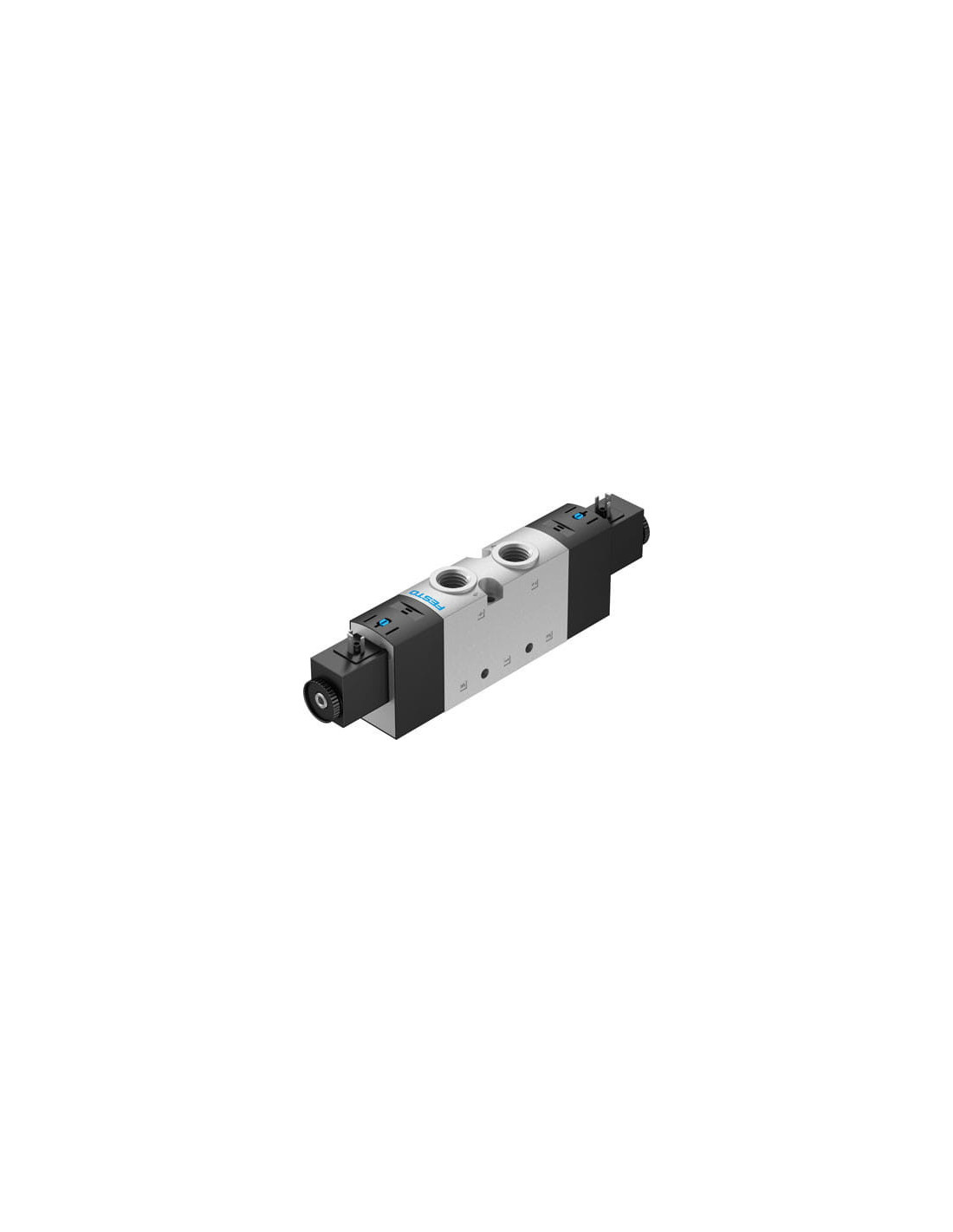

Elektrozawór FESTO VUVS-L30-P53C-MD-G38-F8-1C1 – Zawór pneumatyczny 5/3 G3/8
Elektrozawór FESTO VUVS-L30-P53C-MD-G38-F8-1C1 to wysokiej jakości element automatyki przemysłowej, przeznaczony do sterowania przepływem sprężonego powietrza w zaawansowanych systemach pneumatycznych. Wyróżnia się niezawodnością, dużą wydajnością oraz wszechstronnością zastosowań w przemyśle automatyki.
Zastosowanie elektrozaworu FESTO VUVS-L30-P53C-MD-G38-F8-1C1
Wytrzymała konstrukcja oraz odporność na warunki przemysłowe sprawiają, że elektrozawór VUVS-L30-P53C-MD-G38-F8-1C1 doskonale sprawdza się w:
- Automatyzacji procesów – obsługa siłowników pneumatycznych, sterowanie maszynami pakującymi, liniami montażowymi i transporterami.
- Systemach produkcyjnych przemysłu spożywczego, chemicznego, farmaceutycznego i motoryzacyjnego.
- Rozwiązaniach wymagających szybkiej reakcji oraz wysokiej wydajności objętościowej przepływu powietrza.
- Układach bezpieczeństwa – dzięki możliwości precyzyjnego sterowania położeniem tłoka w siłownikach.
Charakterystyka i zalety zaworu pneumatycznego FESTO 575618
Wariant 5/3 zamknięty umożliwia sterowanie napędem pneumatycznym w trzech pozycjach, oferując wysoki poziom kontroli procesów. Zawór wyposażony jest w standardowe przyłącza G3/8 oraz niezawodny mechanizm tłokowy wykonany z trwałych materiałów – aluminium i stali niklowanej, co zapewnia odporność na korozję oraz długą żywotność.
- Skuteczna izolacja obwodu w pozycji środkowej – gwarancja bezpieczeństwa i ochrony urządzeń.
- Możliwość pracy ciągłej (cykl 100%) – idealny do aplikacji wymagających długotrwałego obciążenia.
- Szybkie czasy przełączania pozwalają na efektywną pracę w dynamicznych systemach automatyki.
- Stopień ochrony IP65 zapewnia bezpieczeństwo pracy nawet w trudnych warunkach środowiskowych.
- Dowolna pozycja montażu umożliwia elastyczną integrację z różnymi urządzeniami i instalacjami.
Typowe wykorzystanie elektrozaworu 5/3 FESTO
Elektrozawór VUVS-L30-P53C-MD-G38-F8-1C1 znajduje zastosowanie jako ważny komponent w:
- Systemach rozdziału i odcięcia powietrza roboczego.
- Automatycznych liniach produkcyjnych, gdzie wymagane są szybkie przełączenia kierunku przepływu.
- Układach wymagających dokładnej kontroli położenia siłowników dwustronnego działania i zatrzymania w pozycji środkowej.
- Instalacjach zwiększających bezpieczeństwo pracy dzięki funkcji 5/3 (zamykanie wszystkich wyjść w pozycji neutralnej).
Najważniejsze korzyści
Wysoka wydajność przepływu (do 2000 l/min), niezawodność oraz prosta integracja to cechy cenione w nowoczesnych aplikacjach przemysłowych. Elektrozawór FESTO 575618 spełnia wymagania norm oraz jest zgodny z RoHS, co pozwala na stosowanie go także w aplikacjach o podwyższonych standardach bezpieczeństwa i ochrony środowiska.
