Dane techniczne
| Charakterystyka cewki | 24 V DC: 0,8 W |
| Ciśnienie robocze | 1,5 - 7 bar |
| Ciśnienie robocze MPa | 0,15 - 0,7 MPa |
| Czas pracy ciągłej | 100 % |
| Czas przełączania przy włączaniu | od 12 ms |
| Czas przełączania przy wyłączaniu | od 14 ms |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Funkcja odpowietrzenia | Możliwość dławienia |

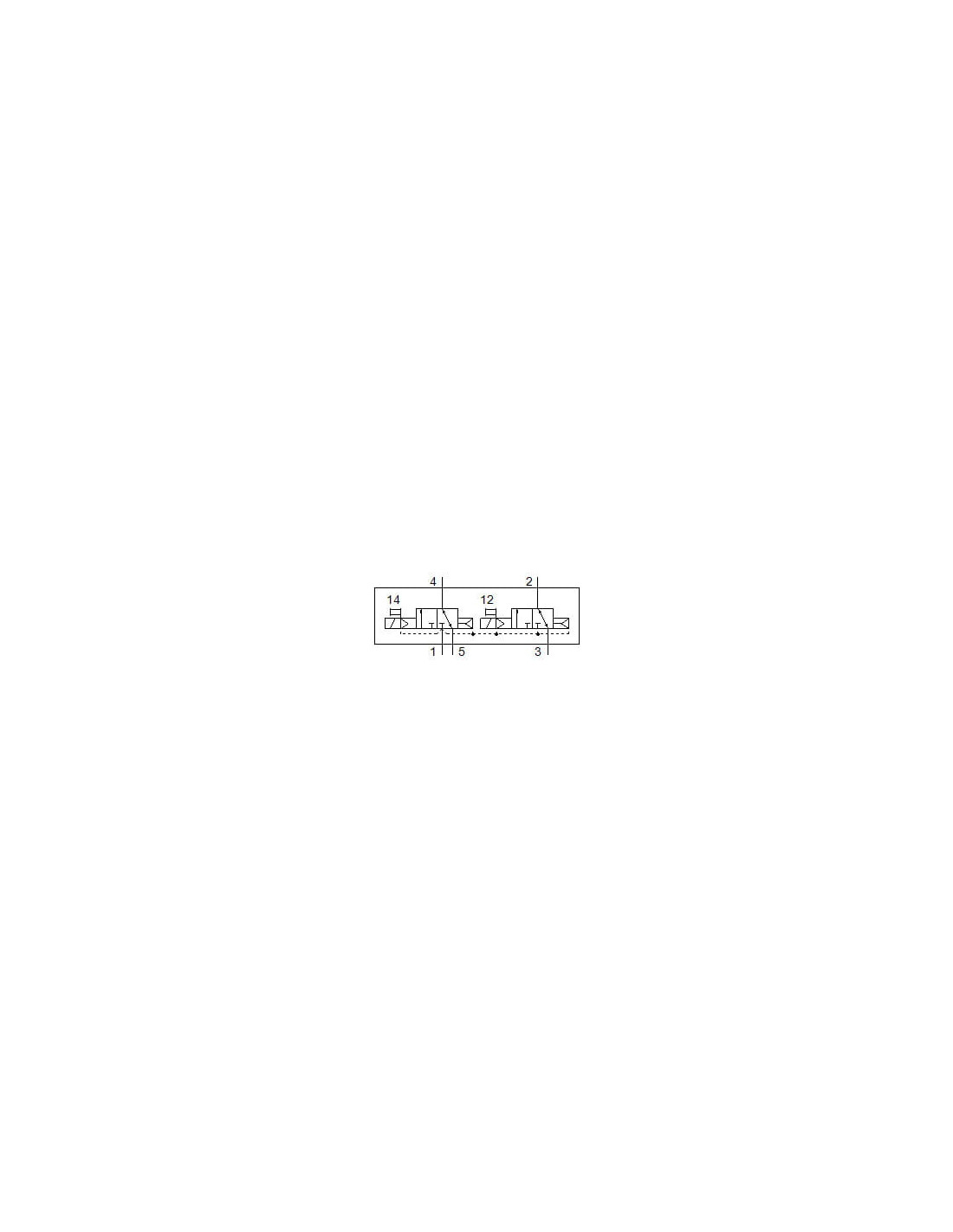

| Funkcja zaworu | 2 zawory 3/2 normalnie zamknięte, monostabilne |
| Kierunek przepływu | Jednokierunkowy |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Zawór tłokowy |
| Maks. częstotliwość przełączania | od 2 Hz |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 1600 µs |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 3000 µs |
| Materiał obudowy | Stop aluminium |
| Materiał uszczelnień | HNBR, NBR |
| Medium dla pilotów | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 280 l/min |
| Odporność na wibracje | Transport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 1 zgodnie z FN942017-5 i EN60068-2-27 |
| Pomocnicze ręczne uruchamianie | Przez przyciśnięcie, Z blokadą |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Positive overlap |
| Przyłącze elektryczne | 3-pin, Wtyczka, M8x1, kodowanie A zgodnie z EN 61076-2-104 |
| Przyłącze pneumatyczne 2 | M7 |
| Przyłącze pneumatyczne 4 | M7 |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna pneumatyczna |
| Sposób montażu | Przy pomocy otworów przelotowych, Na płycie przyłączeniowej |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | IP65 |
| Temperatura medium | -5 - 50 °C |
| Temperatura otoczenia | -5 - 50 °C |
| Uwaga dotycząca materiałów | Zawierają substancje PWIS, Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 55 g |
| Wielkość zaworu | od 10 mm |
| Wyświetlanie stanu sygnału | LED |
| Zasilanie pneum. pilotów | Wewnętrzne |

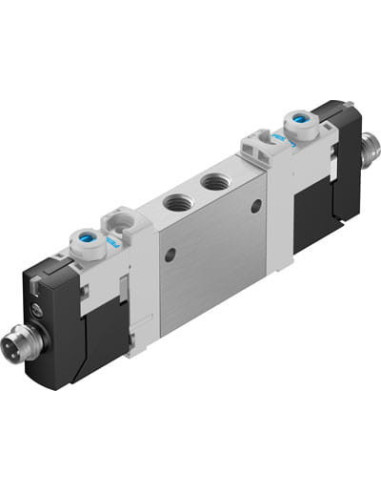

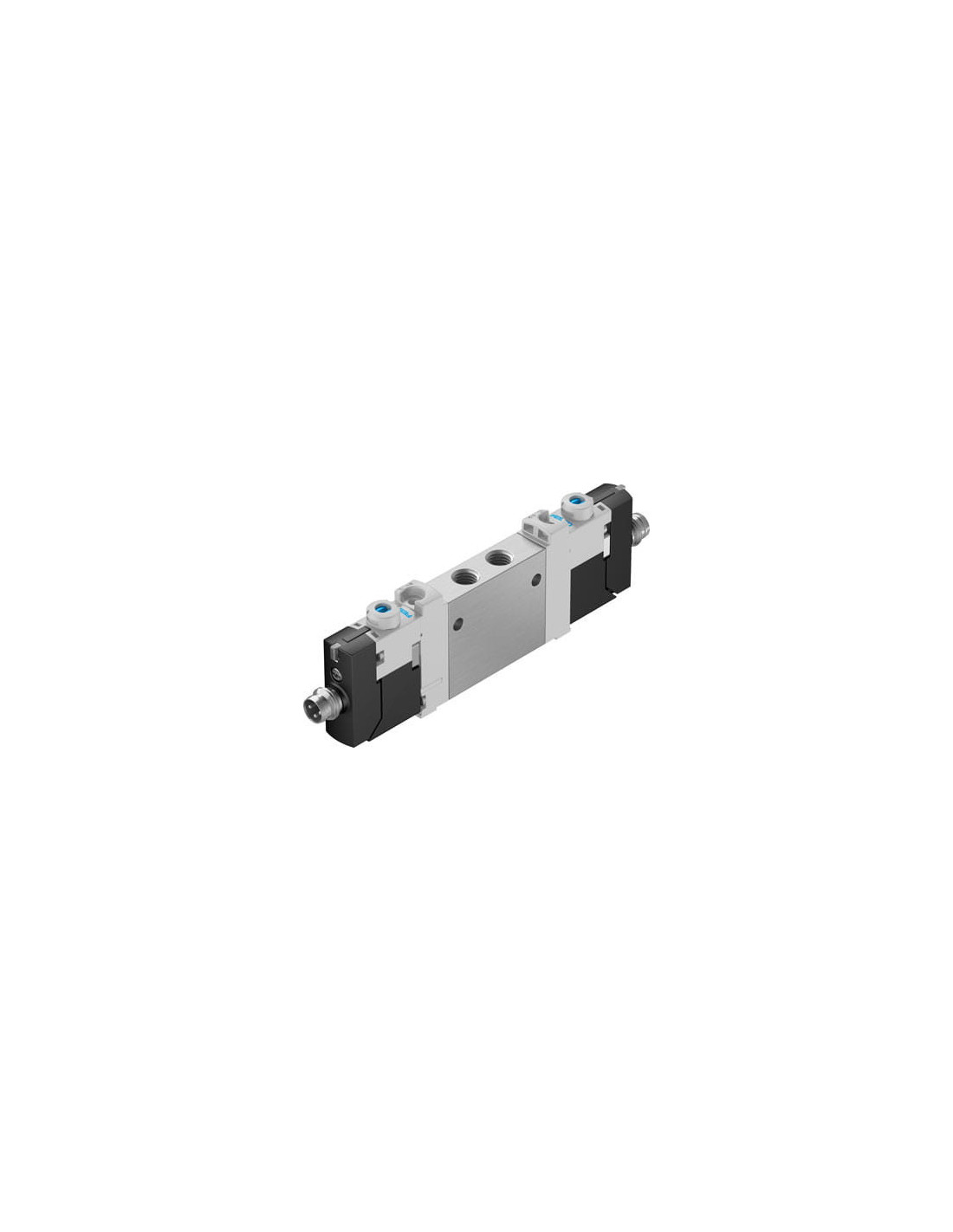

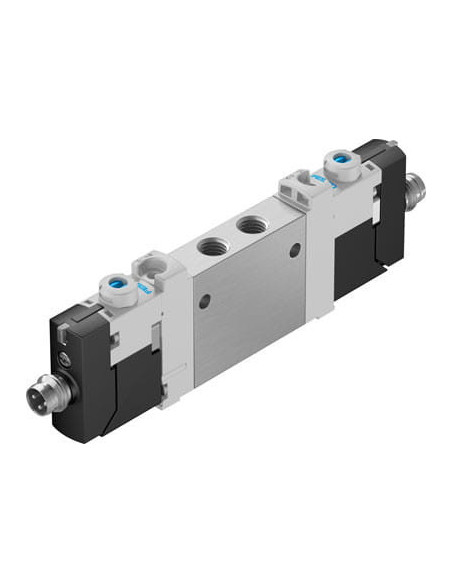

Elektrozawór VUVG-LK10-T32C-AT-M7-1R8L-S FESTO – wszechstronny zawór pneumatyczny
Elektrozawór VUVG-LK10-T32C-AT-M7-1R8L-S (kod produktu: FESTO-8042550) to zaawansowany, kompaktowy zawór sterowany elektrycznie, przeznaczony do aplikacji automatyki przemysłowej. Wyróżnia się wysoką niezawodnością oraz uniwersalnością montażu, dzięki czemu doskonale sprawdza się w nowoczesnych systemach pneumatycznych.
Elektrozawory FESTO serii VUVG to nowoczesne rozwiązania o kompaktowej konstrukcji, umożliwiające szybką i efektywną kontrolę przepływu sprężonego powietrza. Stanowią kluczowy element sterowania w systemach automatyzacji, gdzie niezbędna jest precyzja działania, wytrzymałość oraz niewielkie gabaryty urządzeń.
Zastosowanie elektrozaworu VUVG-LK10-T32C-AT-M7-1R8L-S w przemyśle
Zawór pneumatyczny VUVG-LK10-T32C-AT-M7-1R8L-S znajduje zastosowanie w szerokiej gamie nowoczesnych instalacji przemysłowych, takich jak:
- Linie produkcyjne i montażowe – do precyzyjnego sterowania elementami wykonawczymi, cylinderkami czy napędami pneumatycznymi.
- Automatyka maszyn – jako element do zdalnego sterowania przepływem powietrza lub ruchami siłowników.
- Układy transportowe i podawcze – zapewniają płynną pracę urządzeń transportujących oraz podających półprodukty lub surowce.
- Manipulatory i roboty przemysłowe – do szybkiego i powtarzalnego uruchamiania ruchu ramion pneumatycznych oraz chwytaków.
- Systemy pakujące i dozujące.
Najważniejsze cechy i zalety elektrozaworu FESTO VUVG-LK10-T32C-AT-M7-1R8L-S
- Kompaktowe wymiary i niska waga – tylko ok. 55 g oraz niewielkie rozmiary zaworu od 10 mm pozwalają na montaż nawet w ograniczonych przestrzeniach.
- Wysoka trwałość i odporność na warunki środowiskowe dzięki aluminiowej obudowie oraz materiałom uszczelnień (HNBR, NBR).
- Szybkie czasy przełączania – umożliwiają bardzo dynamiczną pracę układów automatyki.
- Norma szczelności IP65 – gwarantuje ochronę przed pyłem i strugami wody, pozwalając na zastosowanie w trudnych warunkach przemysłowych.
- Swobodny montaż – możliwość zabudowy w dowolnej pozycji oraz montażu na płycie przyłączeniowej lub za pomocą otworów przelotowych.
- Wskazanie stanu pracy LED ułatwia diagnostykę i utrzymanie ruchu.
- Bezproblemowa integracja – przyłącze elektryczne 3-pin M8x1, kompatybilne ze standardami EN 61076-2-104.
- Możliwość pracy na powietrzu olejonym oraz nieolejonym.
Opis działania i konstrukcji zaworu pneumatycznego FESTO 8042550
VUVG-LK10-T32C-AT-M7-1R8L-S to zawór tłokowy typu 3/2 z funkcją monostabilną, normalnie zamknięty (NC), sterowany pilotem. Idealnie nadaje się do szybkiego i bezpiecznego odcinania oraz regulacji przepływu powietrza w układach pneumatycznych. Możliwość dławienia odpowietrzenia oraz pozytywne przekrycie zapewniają stabilną, przewidywalną pracę układu.
Zawory tej serii charakteryzują się solidną konstrukcją oraz wysoką odpornością na wibracje i wstrząsy, spełniając surowe normy przemysłowe. Dzięki temu są rekomendowane do pracy w aplikacjach o podwyższonych wymaganiach dotyczących niezawodności i bezpieczeństwa.
Dlaczego warto wybrać elektrozawory serii VUVG FESTO?
Elektrozawory FESTO VUVG to rozwiązanie, które sprawdzi się w każdym profesjonalnym środowisku przemysłowym. Ich niezawodność, szeroki zakres parametrów pracy, łatwość montażu oraz elastyczność zastosowań to cechy cenione przez inżynierów utrzymania ruchu i projektantów nowoczesnych instalacji pneumatycznych.
