Dane techniczne
| Charakterystyka cewki | 24 V DC: Faza niskiego prądu 0.3 W, faza wysokiego prądu 1,0 W, 24 V DC: 1 W |
| Ciśnienie pilota | 2,5 - 8 bar |
| Ciśnienie pilota Mpa | 0,25 - 0,8 MPa |
| Ciśnienie robocze | 2,5 - 8 bar |
| Ciśnienie robocze MPa | 0,25 - 0,8 MPa |
| Czas pracy ciągłej | 100 % |
| Czas przełączania przy włączaniu | od 14 ms |
| Czas przełączania przy wyłączaniu | od 22 ms |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Dopuszczenie | RCM Mark, c CSA us (OL), c UL us - Recognized (OL) |
| Funkcja odpowietrzenia | Możliwość dławienia |
| Funkcja zaworu | 5/2 monostabilny |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Zawór tłokowy |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 700 µs |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 900 µs |
| Materiał obudowy | Stop aluminium |
| Materiał uszczelnień | HNBR, NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | 700 - 780 l/min |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Odpowiedni do podciśnienia | Brak |
| Ograniczenie temperatury otoczenia i medium | -5 - 50 °C, Bez redukcji prądu podtrzymania |
| Pomocnicze ręczne uruchamianie | Z blokadą, Z zaślepką, Przez przyciśnięcie |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Positive overlap |
| Przyłącze elektryczne | przez elektryczną płytę przyłączeniową |
| Przyłącze pneumatyczne 1 | G1/8 |
| Przyłącze pneumatyczne 2 | G1/8 |
| Przyłącze pneumatyczne 3 | G1/8 |
| Przyłącze pneumatyczne 4 | G1/8 |
| Przyłącze pneumatyczne 5 | G1/8 |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna pneumatyczna |
| Sposób montażu | Przy pomocy otworów przelotowych, Do wyboru:, Na płycie przyłączeniowej |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | Z gniazdem wtykowym, IP40, IP65 |
| Temperatura medium | -5 - 60 °C |
| Temperatura otoczenia | -5 - 60 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 78 g |
| Wielkość nominalna | od 5,6 mm |
| Wielkość zaworu | od 14 mm |
| Zasilanie pneum. pilotów | Wewnętrzne |

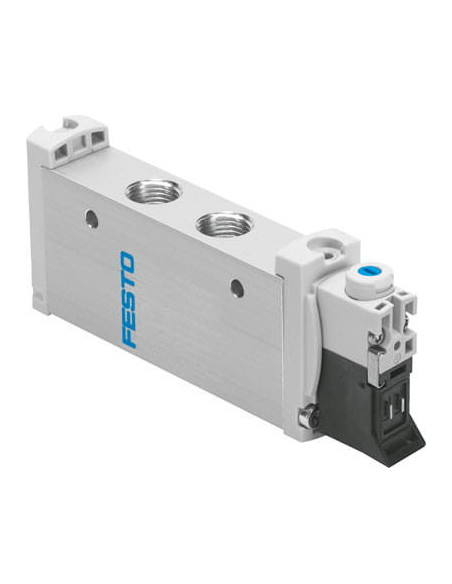

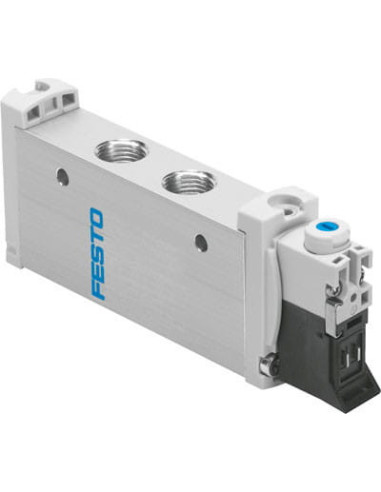

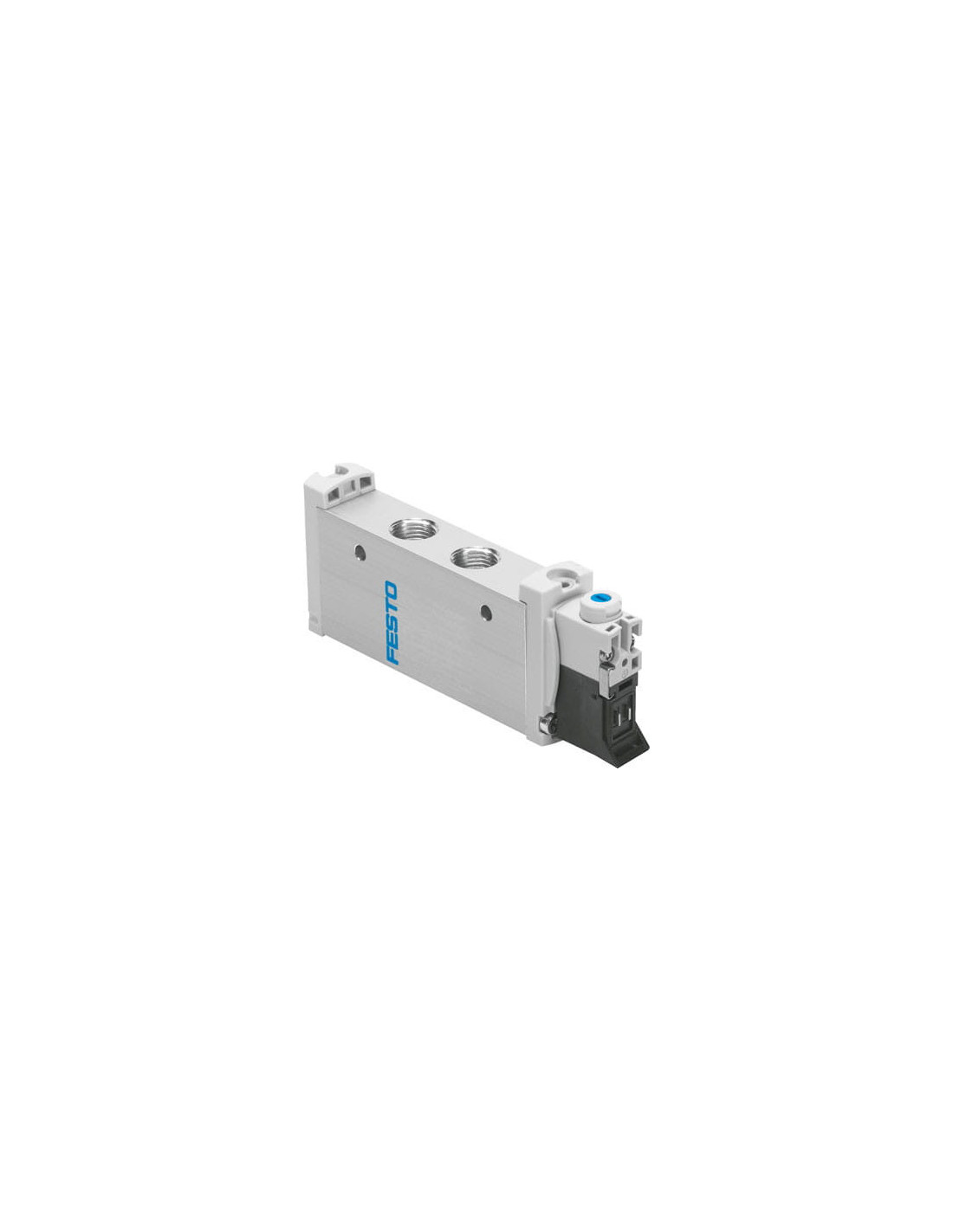

Elektrozawór pneumatyczny FESTO VUVG-L14-M52-AT-G18-1P3 – wszechstronność i niezawodność
Elektrozawór VUVG-L14-M52-AT-G18-1P3 firmy FESTO to wysokiej jakości zawór sterowany elektrycznie, przeznaczony do nowoczesnych instalacji pneumatycznych. Dzięki kompaktowej konstrukcji i niezawodnej pracy jest szeroko stosowany w automatyce przemysłowej, systemach sterowania maszyn oraz liniach produkcyjnych wymagających precyzyjnej kontroli przepływu sprężonego powietrza.
Najważniejsze cechy elektrozaworu FESTO VUVG-L14-M52-AT-G18-1P3
- Bardzo wysoka niezawodność działania, nawet w trudnych warunkach przemysłowych.
- Kompaktowa obudowa aluminiowa zapewnia trwałość, odporność na korozję i niewielką wagę urządzenia.
- Uniwersalność montażu – elektrozawór można instalować w dowolnej pozycji, co ułatwia integrację w różnych aplikacjach.
- Szybki czas przełączania zarówno przy włączeniu, jak i wyłączeniu, umożliwia wydajne i precyzyjne sterowanie.
- Stopień ochrony IP65 gwarantuje bezpieczeństwo pracy także w środowisku zapylonym i o podwyższonej wilgotności.
- Wysoka odporność na wibracje i wstrząsy – potwierdzona testami zgodnie z normami FN 942017-4/5 oraz EN 60068.
Zastosowania elektrozaworu FESTO VUVG-L14-M52-AT-G18-1P3
Elektrozawór pięciodrogowy monostabilny 5/2 znajduje zastosowanie w szerokim zakresie rozwiązań automatyki oraz systemów pneumatycznych. Rekomendowany do:
- Automatyzacji procesów produkcyjnych i montażowych,
- Sterowania siłownikami pneumatycznymi,
- Zastosowań w przemyśle spożywczym, chemicznym oraz branżach wymagających wysokiej niezawodności,
- Układów transportu pneumatycznego oraz maszyn pakujących,
- Linii montażowych oraz systemów rozdzielczych.
Dzięki możliwości pracy z olejonym i nieolejonym sprężonym powietrzem, a także szerokiemu zakresowi napięć sterujących (24 V DC), zawór ten wyróżnia się dużą elastycznością zastosowań.
Kluczowe zalety zaworu pneumatycznego FESTO VUVG-L14-M52-AT-G18-1P3
- Łatwa integracja z istniejącymi systemami dzięki przyłączom G1/8 i pneumatycznemu zasilaniu pilotów.
- Wysoka przepustowość powietrza (do 780 l/min) zapewnia wydajność nawet przy dużych obciążeniach.
- Pełna zgodność z dyrektywą RoHS gwarantuje bezpieczeństwo oraz przyjazność dla środowiska.
- Długa żywotność i możliwość intensywnej, ciągłej eksploatacji (cykl pracy 100%).
FESTO VUVG-L14-M52-AT-G18-1P3 to właściwy wybór dla wszystkich, którzy szukają kompaktowego, wytrzymałego i efektywnego rozwiązania do sterowania przepływem powietrza w układach pneumatycznych. Umożliwia optymalizację procesów przemysłowych, zwiększając efektywność i niezawodność pracy maszyn oraz linii produkcyjnych.
