Męski 90° – żeński proste
M12 – M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

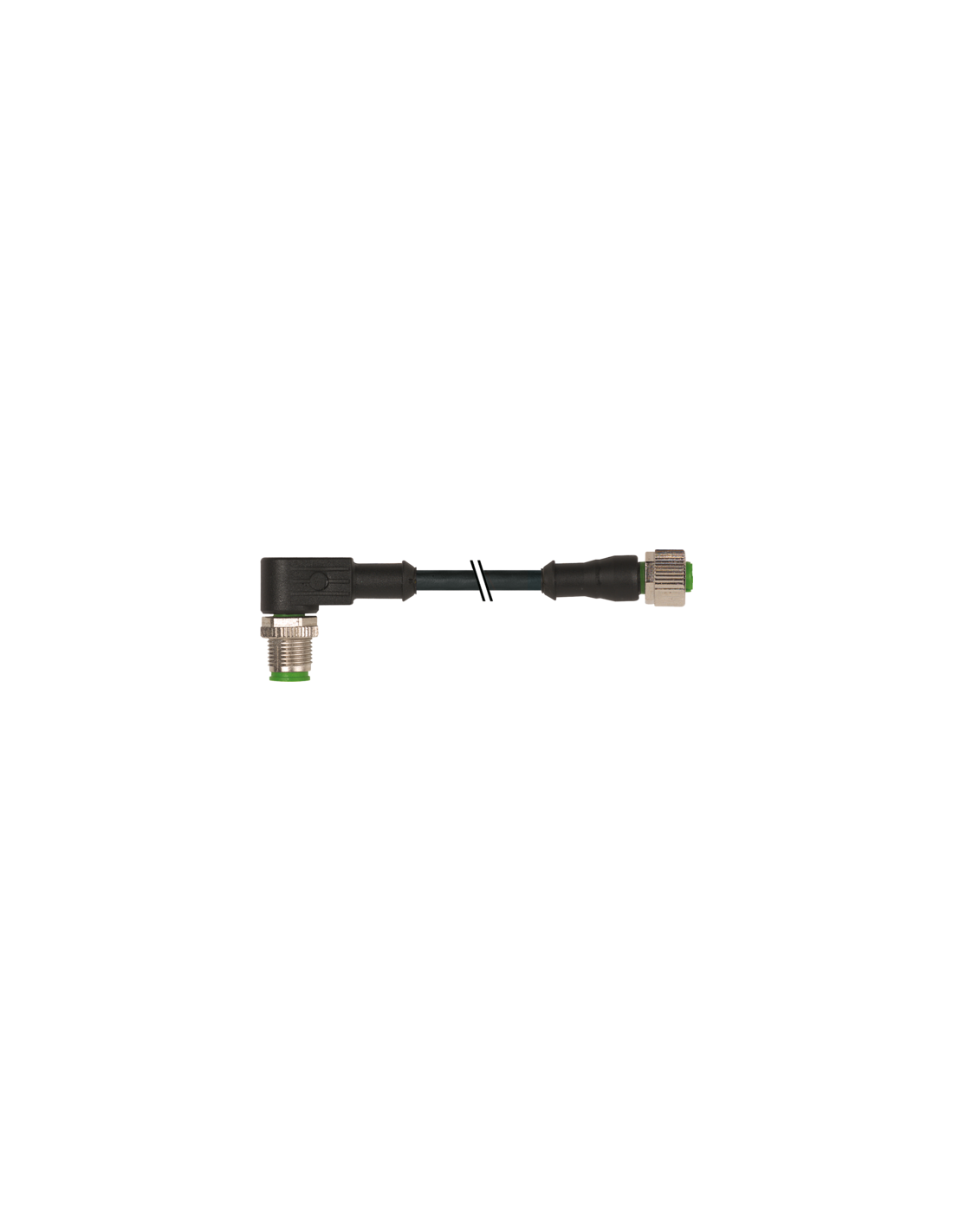

Złącze kablowe M12 męskie 90° / M12 żeńskie proste 4-piny – 15 m, PUR, 7000-40201-6341500
Przemysłowe przewody M12 to niezawodne rozwiązanie do przesyłu sygnałów i zasilania w wymagających aplikacjach automatyki przemysłowej. Prezentowany produkt to kabel z konektorem M12 męskim pod kątem 90° oraz M12 żeńskim prostym, wyposażony w czterożyłowy przewód PUR o długości 15 metrów. Przewód spełnia wszelkie standardy niezawodności i odporności wymagane w nowoczesnych liniach produkcyjnych, strefach maszynowych oraz instalacjach automatyki.
Najważniejsze zalety i zastosowania przewodu M12 7000-40201-6341500
- Uniwersalność – złącza M12 to jedne z najczęściej stosowanych w urządzeniach automatyki, czujnikach, siłownikach i rozwiązaniach przemysłowych.
- Wysoka odporność mechaniczna i chemiczna – przewód zewnętrzny wykonany z materiału PUR gwarantuje odporność na oleje, smary, promieniowanie UV oraz uszkodzenia mechaniczne.
- Stopień ochrony IP66K oraz IP67 – umożliwia bezpieczną eksploatację w warunkach dużej wilgotności, zapylenia oraz przy myciu pod ciśnieniem.
- Stabilność połączenia – metalowa śruba radełkowana zapewnia pewny montaż i ochronę przed wibracjami.
- Certyfikaty międzynarodowe – zgodność z normą DIN EN 61076-2-101 oraz liczne certyfikaty branżowe pozwalają na zastosowanie w wielu krajach i segmentach przemysłu.
- Elastyczność montażu – kątowa wtyczka męska ułatwia instalację w ograniczonej przestrzeni, a prosta złączka żeńska gwarantuje uniwersalne podłączenie.
- Zoptymalizowany przewód – 4 żyły o przekroju 0,34 mm², miedziana skrętka klasy 6 o wysokiej odporności na zginanie i skręcanie, umożliwia pracę z dużą liczbą cykli ruchomych.
Przykładowe zastosowania przemysłowe złącza kablowego M12
- Automatyka przemysłowa – niezawodne połączenia dla czujników, enkoderów, wyłączników bezpieczeństwa, zaworów czy elementów wykonawczych.
- Robotyka – instalacje kablowe o wysokiej odporności na wielokrotne ruchy, skręcanie oraz dynamiczne zginanie.
- Transport wewnętrzny – magistrale i połączenia w przenośnikach taśmowych, sorterach oraz systemach logistycznych.
- Maszyny pakujące – odporność na środki chemiczne oraz mycie pod wysokim ciśnieniem to gwarancja bezpieczeństwa i higieny pracy.
- Budowa maszyn i linii produkcyjnych – uniwersalność standardu M12 oraz wysoki stopień ochrony pozwalają na montaż produktu zarówno w szafach sterowniczych, jak i bezpośrednio na urządzeniach.
Charakterystyka przewodu – niezawodność i bezpieczeństwo połączeń sygnałowych i zasilających
Kabel M12 w wersji 4-żyłowej zapewnia przesył sygnałów oraz napięcia z zachowaniem pełnej integralności danych i ochrony przed zakłóceniami. Konstrukcja przewodu umożliwia:
- Pewne kodowanie (A-kodowanie), kompatybilność z większością urządzeń dostępnych na rynku,
- Napięcie robocze do 250 V, prąd znamionowy do 4 A,
- Wytrzymałość na zginanie, skręcanie i wielomilionowe cykle pracy – idealny wybór dla aplikacji dynamicznych.
Montaż i bezpieczeństwo użytkowania złączy M12
- Szybki i intuicyjny montaż przez włożenie i dokręcenie, z dodatkowym zabezpieczeniem przeciwwstrząsowym.
- Wyraźne oznaczenie pinów i kolory żył umożliwiają łatwą identyfikację i prawidłowe podłączenie przewodów w instalacji.
- Odporność na czynniki środowiskowe – użytkowanie w temperaturach od -25°C do 85°C, przy kablu od -40°C do +90°C (w zależności od warunków pracy).
Stosowanie przewodów M12 z powłoką PUR oraz pełną ochroną IP66K/IP67 minimalizuje ryzyko awarii i przestojów w produkcji.
Podsumowanie – złącze kablowe M12 do aplikacji przemysłowych
Przewód M12 męski 90° / żeński prosty 7000-40201-6341500 to uniwersalne i trwałe rozwiązanie dla wymagających aplikacji przemysłowych, które zapewnia wysoki poziom szczelności, odporność środowiskową oraz wygodę i bezpieczeństwo pracy w różnych systemach automatyki. Sprawdza się w agresywnym środowisku, a jego montaż oraz kompatybilność z urządzeniami zgodnymi z DIN EN 61076-2-101 stanowią gwarancję pewności działania przez długi czas.
