Męski prosty – żeński proste
M8 – M8, 3-piny

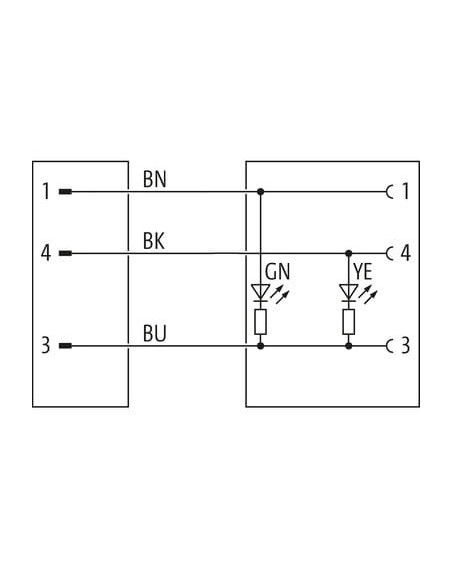

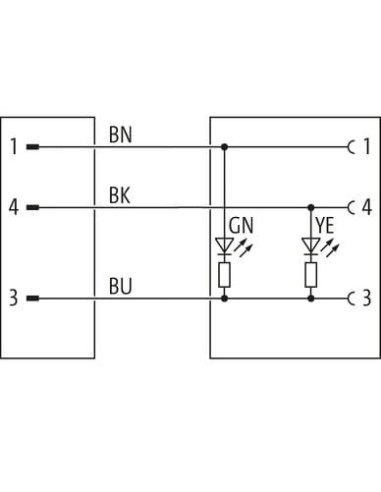

LED (żółta/zielona)
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

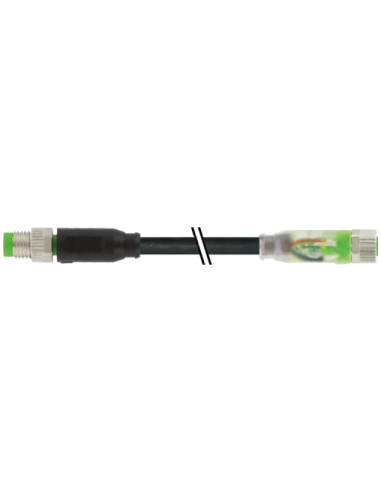

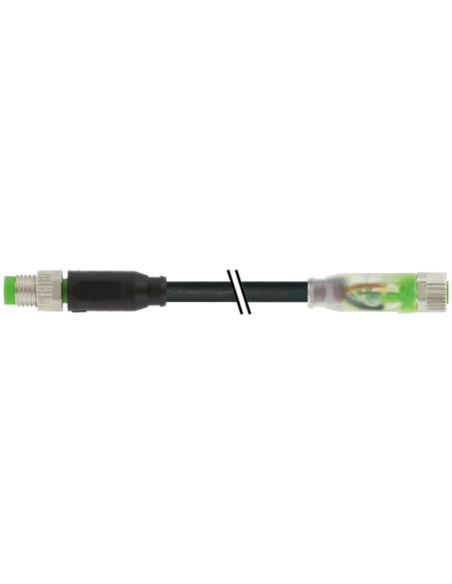

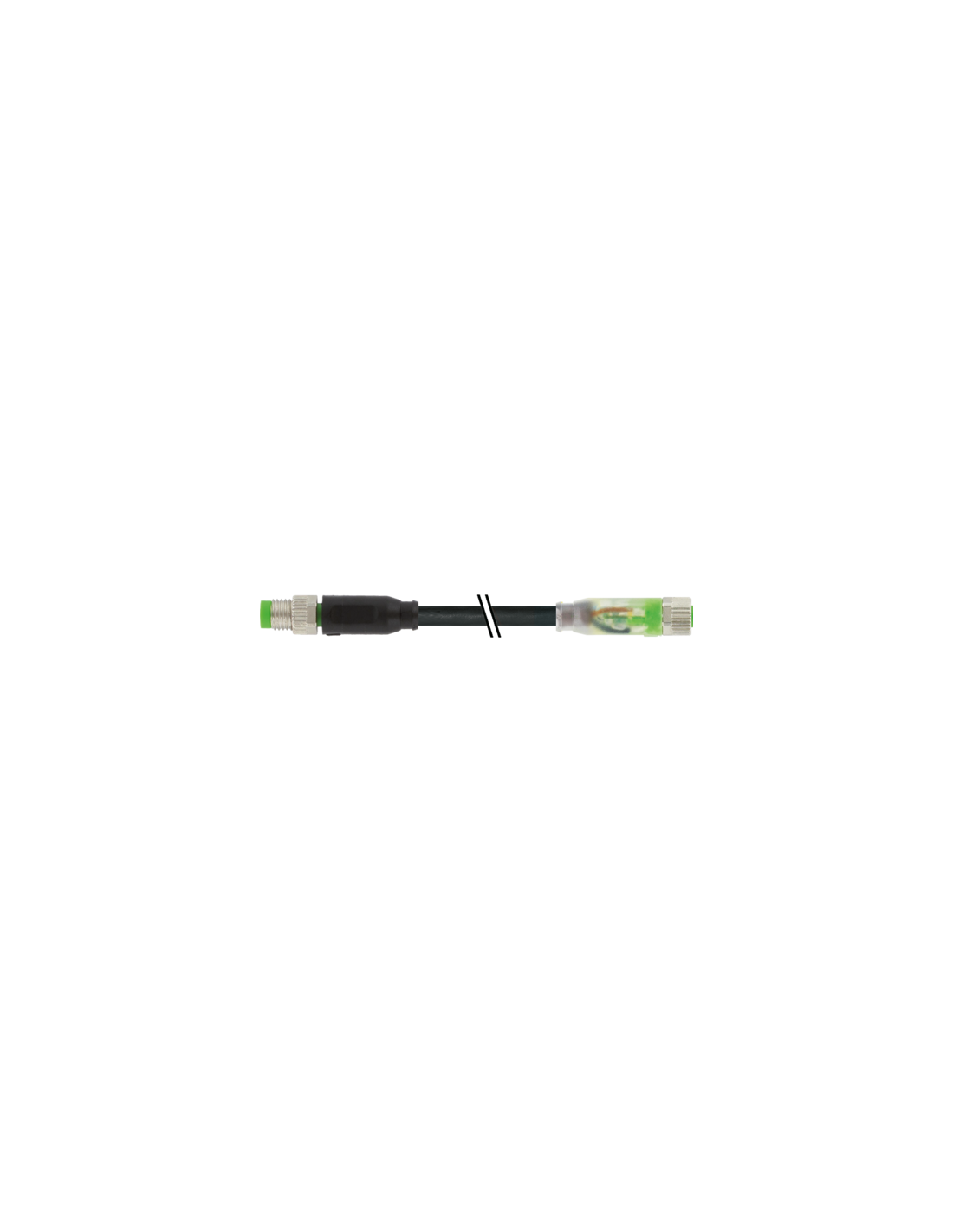

Konektor M8 męski – żeński z LED 3-pinowy do zastosowań przemysłowych
Konektor M8 męski prosty – M8 żeński prosty z LED (kod produktu: 7000-88002-6300300) to zaawansowany przewód sygnałowy dedykowany profesjonalnym rozwiązaniom automatyki przemysłowej oraz różnorodnym systemom czujników i urządzeń wykonawczych. Dzięki obustronnym prostym wtykom M8 oraz wbudowanym diodom LED sygnalizacyjnym (zielona/żółta) umożliwia natychmiastową diagnozę połączenia, co przekłada się na wyższy poziom bezpieczeństwa i komfort eksploatacji.
Zalety i cechy szczególne konektora M8 z podświetleniem LED
- LED sygnalizacyjne – natychmiastowa wizualna diagnostyka poprawności i stanu pracy połączenia elektrycznego.
- Wytrzymała konstrukcja – obudowa wykonana z wysokiej jakości tworzywa PUR o podwyższonej odporności na chemikalia i oleje.
- Wysoki stopień ochrony IP67 – zapewnia niezawodność działania nawet w trudnych warunkach przemysłowych, w obecności pyłu i wilgoci.
- Solidne styki pozłacane – minimalizują ryzyko korozji i gwarantują długotrwałą, stabilną pracę styków elektrycznych.
- Elastyczny przewód PUR 3-żyłowy – doskonały do instalacji w środowisku, w którym wymagana jest częsta zmiana położenia przewodu oraz odporność na zginanie i skręcanie.
- Uniwersalność zastosowania – kompatybilność z normą DIN EN 61076-2-114 (M8) pozwala na wykorzystanie w większości instalacji przemysłowych i automatyki.
Typowe zastosowania konektora M8 3-pinowego
Konektor M8 z wbudowanym LED znajduje szerokie zastosowanie w automatyce przemysłowej, maszynach produkcyjnych, liniach montażowych oraz urządzeniach przemysłowych wymagających precyzyjnego połączenia sygnałowego. Konstrukcja kabla i konektorów pozwala na stosowanie m.in. w:
- modernizacji i budowie nowych linii produkcyjnych
- podłączaniu czujników indukcyjnych i optycznych
- aplikacjach w robotyce i systemach transportu automatycznego
- instalacjach systemów bezpieczeństwa i sterowania
- przemysłowych sieciach komunikacyjnych
- urządzeniach laboratoryjnych i testujących
Bezpieczeństwo i niezawodność połączenia M8 ze wskaźnikiem LED
Mechaniczna blokada konektora (zacisk na gwincie M8 x 1) gwarantuje wysoką odporność na przypadkowe rozłączenie, a specjalna konstrukcja z zabezpieczeniem przeciwwstrząsowym zapobiega luzowaniu się połączeń w warunkach intensywnej eksploatacji. Wysoka odporność środowiskowa (klasa izolacji, zakres temperatur -25 do 85°C oraz IP67) zapewnia długą żywotność nawet w środowiskach o podwyższonej wilgotności, kurzu lub obecności środków chemicznych i olejów przemysłowych.
M8 z przewodem 3m – idealny do szybkiej instalacji
Trzymetrowy przewód PUR 3 x 0,25 mm² umożliwia stosowanie zarówno w instalacjach stacjonarnych, jak i ruchomych (odporność na zginanie i skręcanie do 2 mln cykli). Przewód nie zawiera szkodliwych substancji (bezołowiowy, bez kadmu, bez halogenów, wolny od FCKW i silikonu), co czyni go rozwiązaniem przyjaznym dla środowiska i zgodnym z nowoczesnymi standardami technologicznymi.
Dlaczego warto wybrać przewód M8 męski – żeński z LED?
- Szybka diagnostyka dzięki podświetleniu LED
- Uniwersalne zastosowanie w automatyzacji i przemyśle
- Bezpieczeństwo i niezawodność dzięki wysokim standardom wykonania
- Odporność mechaniczna i chemiczna
- Łatwa i szybka instalacja nawet w trudno dostępnych miejscach
Konektor M8 męski – M8 żeński z LED to sprawdzone rozwiązanie dla wymagających aplikacji przemysłowych, w których istotna jest niezawodność, szybka diagnostyka połączeń oraz kompatybilność z szeroką gamą urządzeń.
