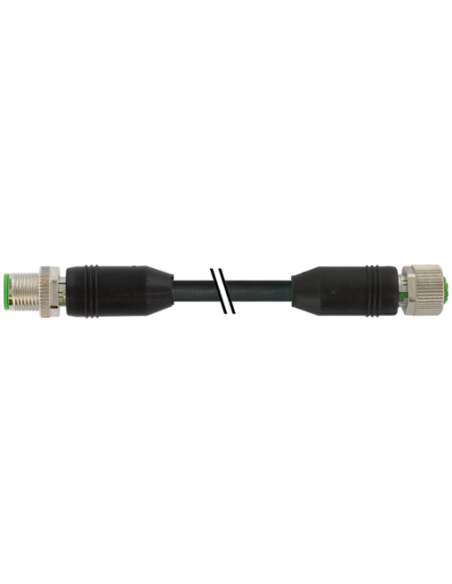

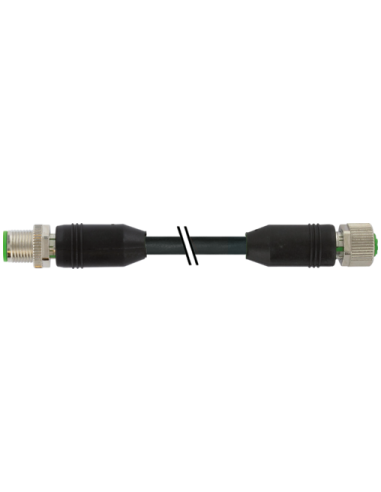

Męski prosty – żeński proste
M12 – M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 25 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
| Identyfikacja przewodu | 722 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
| Cable weigth | 58,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Przemysłowy przewód połączeniowy M12 z prostym złączem męskim oraz żeńskim to profesjonalne rozwiązanie wykorzystywane w automatyce przemysłowej, systemach sterowania, maszynach oraz instalacjach wymagających niezawodnego i trwałego połączenia sygnałowego lub zasilającego. Prezentowany przewód ma długość 25 m i wyposażony jest w złącza M12 8-pin po obu stronach, co zapewnia komfort montażu oraz szerokie możliwości zastosowania.
Przewody M12 to złącza wykorzystywane wszędzie tam, gdzie kluczowa jest wysoka odporność na warunki środowiskowe, ciągłość pracy oraz bezpieczeństwo transmisji sygnału czy zasilania. Tego rodzaju interfejs jest szeroko stosowany m.in. w:
Prezentowany przewód M12 męski 0° / M12 żeński 0° wyróżnia się wysoką jakością wykonania oraz odpornością na działanie agresywnych mediów. Zastosowanie obudowy z tworzywa sztucznego oraz wysokiej klasy pozłacanych styków zapewnia długotrwałą pracę nawet w wymagających warunkach przemysłowych.
Przewód wyposażony jest w osiem żył sygnałowych o przekroju 0,25 mm² każda, wykonanych z miedzianej skrętki. Każda żyła została oznaczona innym kolorem izolacji, co umożliwia łatwą i czytelną identyfikację oraz bezproblemowy montaż. Przewód posiada wypełniacz rdzeniowy, który zwiększa jego trwałość podczas pracy w ruchu.

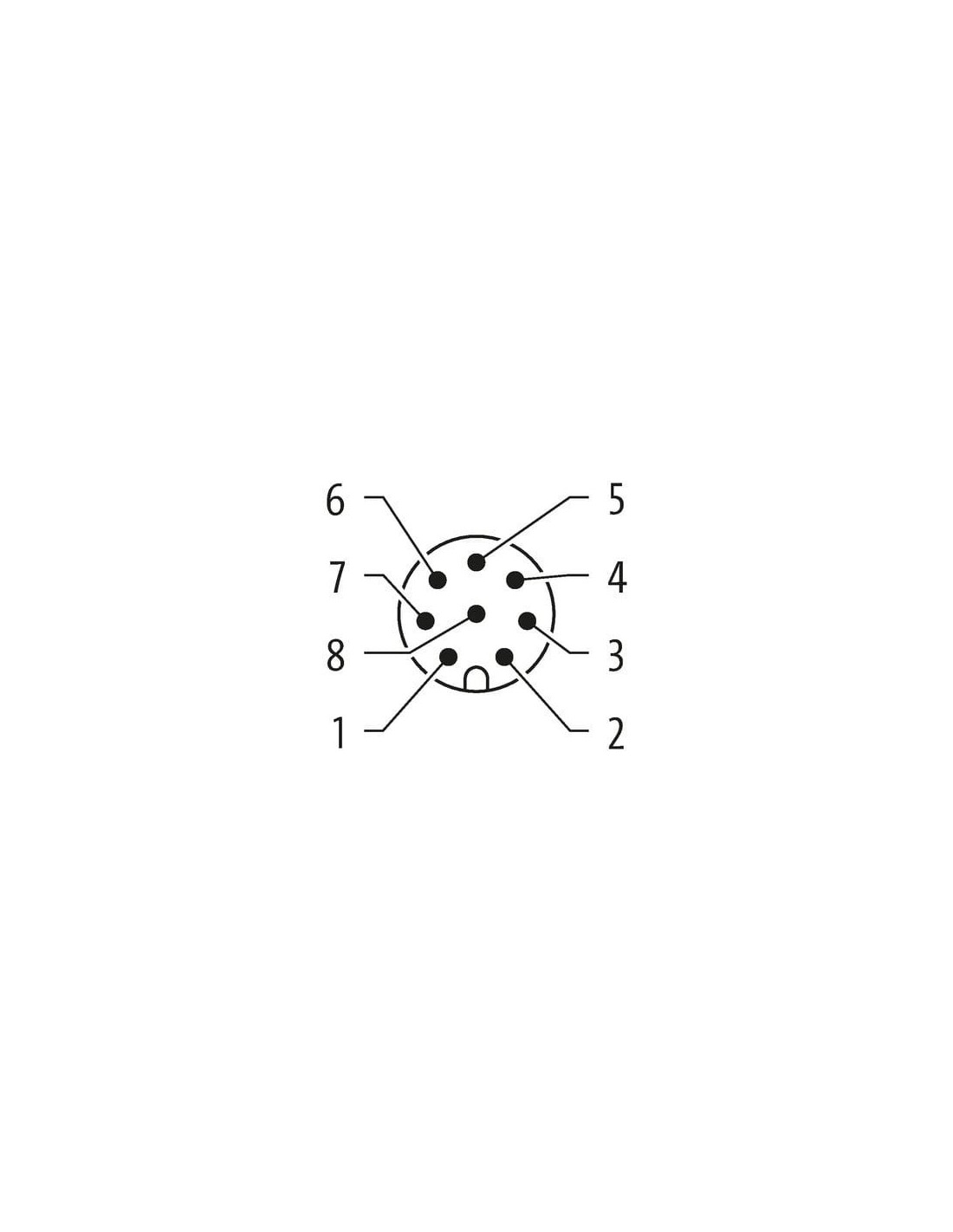

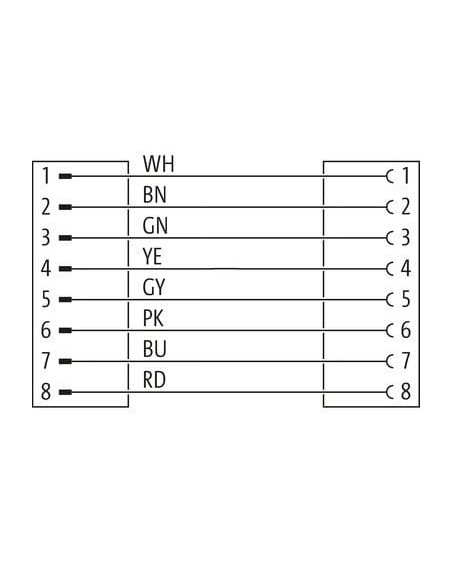

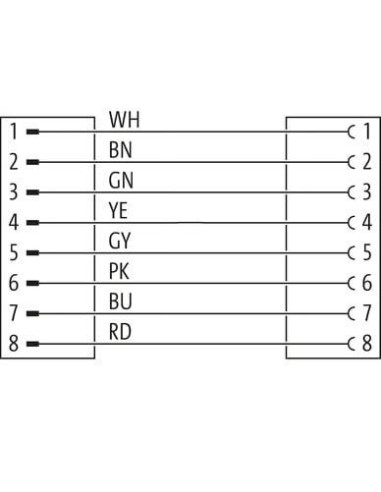

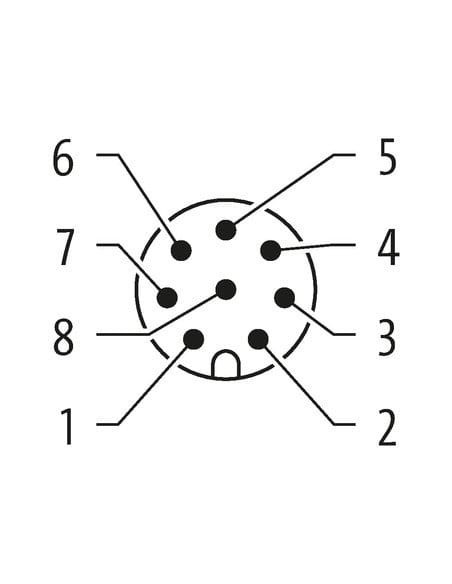

Złącza M12 są zgodne z przemysłowym standardem, a układ pinów przedstawiają załączone schematy (męski i żeński). Zaleca się stosowanie przewodu zgodnie z dołączoną rozpiską kolorów i numeracją pinów, co minimalizuje ryzyko błędów montażowych i ułatwia późniejszą diagnostykę instalacji.
Dzięki wysokim parametrom elektrycznym oraz mechanicznym, przewód znakomicie sprawdzi się podczas integracji czujników, siłowników, węzłów IO oraz innych elementów wyposażonych w złącza M12. Kabel PUR zapewnia odporność na uszkodzenia mechaniczne oraz szkodliwe działanie chemikaliów czy olejów, a wytrzymałość na wielomilionowe cykle zginania pozwala na bezpieczne użytkowanie w ruchomych komponentach maszyn.
Wysoka elastyczność, szczelność oraz odporność na zakłócenia czynią przewód M12 męski/żeński 0° 8-pin doskonałym wyborem wszędzie tam, gdzie wymagana jest niezawodność i trwałość nawet w najtrudniejszych warunkach przemysłowych.
