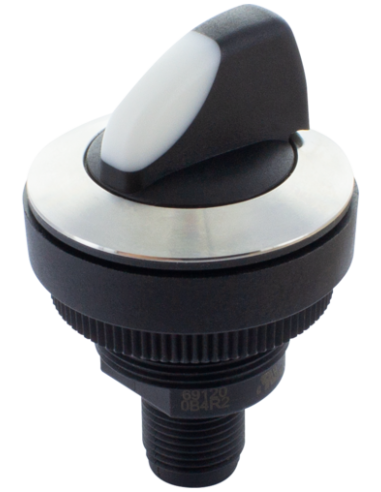

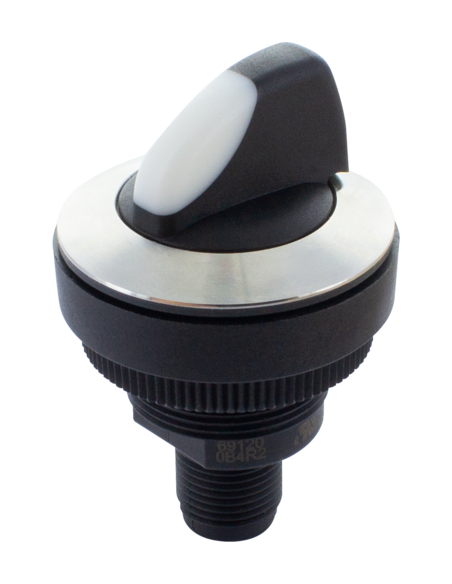

S-Switch 30 S 2NO 2x40SR M12(4)
Select switch 1x40° spring return
Frontring stainless steel
Mounting hole 30,3 mm
Connection M12 (4-pin)
Dane elektryczne | Zasilanie
| Znamionowe napięcie robocze AC-15 | 35 V |
| Znamionowe napięcie robocze DC-13 | 35 V |
| Znamionowy prąd roboczy | 0,1 A |
Dane elektryczne | Wejście
| Prąd zwarciowy | 1000 A |
Dane elektryczne | Wyjście
| Moc łączeniowa maks. | 0,25 W |
| Napięcie łączeniowe AC min. | 1 V |
| Napięcie łączeniowe AC maks. | 32 V |
| Napięcie łączeniowe AC maks. (UL 60947) | 30 V |
| Napięcie łączeniowe DC min. | 1 V |
| Napięcie łączeniowe DC maks. | 32 V |
| Napięcie łączeniowe DC maks. (UL 60947) | 30 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 100 mA |
Instalowanie | Podłączanie
| Family construction form | M12 |
Instalowanie | Układ pinów
| Kodowanie | A |
| Liczba biegunów | 4 |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 2000 m |
| Stopień ochrony, z przodu (EN IEC 60529) | IP65 |
| Stopień ochrony, z tyłu (EN IEC 60529) | IP65 |
| Stopień zanieczyszczenia | 2 |
| Ochronnik zwarciowy (SCPD) | Bezpiecznik 250 V / 0,1 A / 1,5 kA gG, szybki |
| Znamionowe napięcie izolacji | 250 V |
| Kategoria przepięcia (EN 60950-1) | II |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 200000 Cykle |
| Mechaniczny cykl życia B10 | 250000 Cykle |
| Typ obudowy UL, z przodu | type 4X |
Ochrona urządzenia | Media
| Odporność na mgiełkę solankową (IEC 60068-2-11) | tak |
Dane techniczne | Dane mechaniczne
| Z oświetleniem | nie |
| Funkcja włączania | dotykowo |
| Color | czarny |
| Kolor przesłony | biały |
| Kolor kołnierza | czarny |
| Kolor pierścienia przedniego | czarny |
| Forma kołnierza | okrągłe |
| Rodzaj styku | 2 S |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
| Materiał styk | Gold |

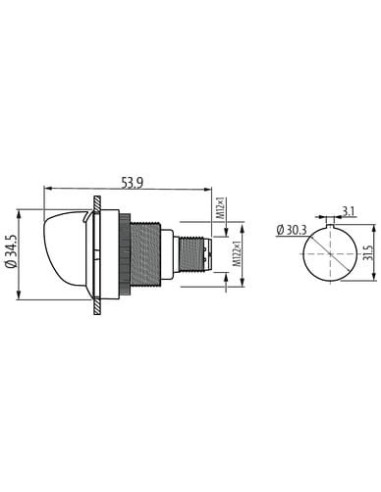

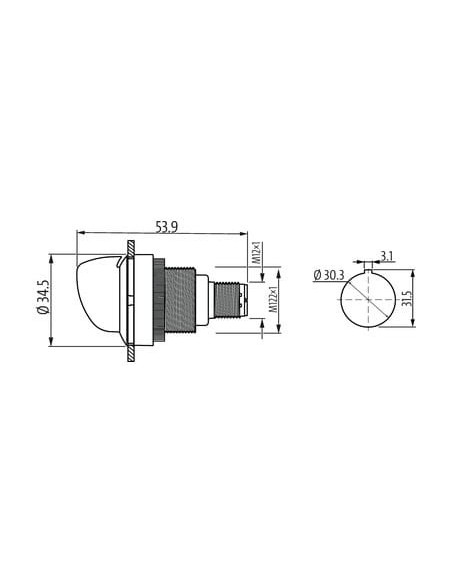

Dane mechaniczne | Dane montażowe
| Typ montażu | Pierścień gwintowany |
| Wysokość montażu | 17,6 mm |
| Mounting depth | 36,4 mm |
| Otwór montażowy | 30,3 mm |
| Wysokość | 34,5 mm |
| Szerokość | 53,9 mm |
| Raster min. | 35 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 90 °C |
| Względna wilgotność powietrza maks. (praca) | 93 % |
Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | NO 1 2 |
| PIN 2 | NO 1 |
| PIN 4 | NO 2 |
Przełącznik selekcyjny S-Switch 30 S 2NO 2x40SR M12(4) – wszechstronne zastosowanie w automatyce
S-Switch 30 S 2NO 2x40SR M12(4) (kod produktu: 69120) to profesjonalny przełącznik selekcyjny, przeznaczony do pracy w wymagających środowiskach przemysłowych oraz automatyce. Rozbudowane możliwości konfiguracji i wysoki stopień ochrony sprawiają, że przełącznik znajduje zastosowanie w maszynach, urządzeniach produkcyjnych oraz zaawansowanych instalacjach sterujących.
Najważniejsze cechy i możliwości wykorzystania przełącznika S-Switch 30 S
Przełącznik S-Switch 30 S to urządzenie zapewniające bezpieczną i niezawodną obsługę obwodów sterowania. Obudowa z tworzywa sztucznego oraz pierścień frontowy ze stali nierdzewnej chronią wnętrze przed działaniem niekorzystnych czynników zewnętrznych, zwiększając trwałość oraz odporność na korozję.
- Wysoka wytrzymałość mechaniczna – żywotność nawet do 250 000 cykli B10, odporność na mgłę solankową (IEC 60068-2-11).
- Ochrona IP65 zarówno od frontu, jak i z tyłu, gwarantująca pełne zabezpieczenie przed pyłem i silnymi strumieniami wody.
- Szeroki zakres temperatury pracy od -40°C do 85°C, dzięki czemu przełącznik sprawdzi się zarówno w chłodniach, jak i w środowiskach o podwyższonej temperaturze.
- Uniwersalny montaż – otwór montażowy o średnicy 30,3 mm oraz gwintowany pierścień zapewniają łatwą instalację.
- Wysoka jakość styków – złocone styki zapewniają minimalny opór kontaktu i zwiększoną niezawodność, nawet przy niskich prądach i napięciach.
- Złącze M12 (4-pin) – gwarantuje szybkie i pewne podłączenie do systemu automatyki przemysłowej.
- Konstrukcja umożliwiająca powrót sprężynowy do pozycji 0, co zwiększa bezpieczeństwo pracy i komfort obsługi.
Typowe zastosowania przełącznika selekcyjnego S-Switch 30 S 2NO
Ze względu na wysoką odporność mechaniczną i klimatyczną oraz uniwersalność montażu, S-Switch 30 S znajduje szerokie zastosowanie w:
- Sterowaniu maszynami przemysłowymi
- Automatyce procesowej
- Panelach operatorskich i panelach sterowniczych
- Systemach bezpieczeństwa i kontroli dostępu
- Instalacjach w przemyśle spożywczym, chemicznym i motoryzacyjnym, gdzie wymagana jest wysoka niezawodność oraz ochrona przed czynnikami zewnętrznymi
Konstrukcja i wygoda obsługi
Okrągły kształt kołnierza, wyraźnie oznaczone kolory oraz ergonomiczna dźwignia zapewniają wygodę obsługi nawet w rękawicach roboczych. Brak elementów oświetleniowych chroni przed przypadkowym oślepieniem operatora, a precyzyjny mechanizm sprężynowy umożliwia łatwe i szybkie przełączanie między pozycjami.
Zalety konstrukcyjne przełącznika S-Switch 30 S 2NO
- Zabezpieczenie przed zwarciami – możliwość zastosowania bezpiecznika 250 V / 0,1A / 1,5 kA typu gG.
- Zgodność z normami EN IEC 60529, UL 60947, IEC 60068-2-11.
- Szybkie podłączenie typu M12, 4 piny, kodowanie A.
- Wyraźnie profilowane pozycje przełączania (kąt 2x40°).
- Bezkompromisowa szczelność obudowy – możliwość pracy w zakurzonych i wilgotnych warunkach.
Dzięki solidnej konstrukcji połączonej z nowoczesnym projektem, S-Switch 30 S 2NO 2x40SR M12(4) stanowi doskonały wybór dla wymagających aplikacji przemysłowych, zapewniając niezawodność, wygodę i bezpieczeństwo obsługi wszędzie tam, gdzie liczy się precyzyjne sterowanie procesami.
