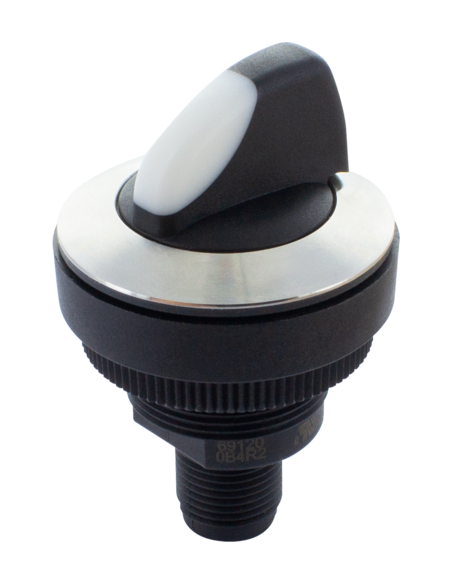

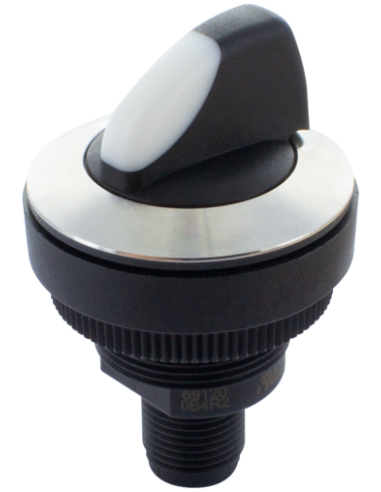

S-Switch 30 S 2NO 1x90LO M12(4)
Select switch 1x90° locked
Connection M12 (4-pin)
Frontring stainless steel
Mounting hole 30,3 mm
Dane elektryczne | Zasilanie
| Znamionowe napięcie robocze AC-15 | 35 V |
| Znamionowe napięcie robocze DC-13 | 35 V |
| Znamionowy prąd roboczy | 0,1 A |
Dane elektryczne | Wejście
| Prąd zwarciowy | 1000 A |
Dane elektryczne | Wyjście
| Moc łączeniowa maks. | 0,25 W |
| Napięcie łączeniowe AC min. | 1 V |
| Napięcie łączeniowe AC maks. | 32 V |
| Napięcie łączeniowe AC maks. (UL 60947) | 30 V |
| Napięcie łączeniowe DC min. | 1 V |
| Napięcie łączeniowe DC maks. | 32 V |
| Napięcie łączeniowe DC maks. (UL 60947) | 30 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 100 mA |
Instalowanie | Podłączanie
| Family construction form | M12 |
Instalowanie | Układ pinów
| Kodowanie | A |
| Liczba biegunów | 4 |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 2000 m |
| Stopień ochrony, z przodu (EN IEC 60529) | IP65 |
| Stopień ochrony, z tyłu (EN IEC 60529) | IP65 |
| Stopień zanieczyszczenia | 2 |
| Ochronnik zwarciowy (SCPD) | Bezpiecznik 250 V / 0,1 A / 1,5 kA gG, szybki |
| Znamionowe napięcie izolacji | 250 V |
| Kategoria przepięcia (EN 60950-1) | II |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 200000 Cykle |
| Mechaniczny cykl życia B10 | 250000 Cykle |
| Typ obudowy UL, z przodu | type 4X |
Ochrona urządzenia | Media
| Odporność na mgiełkę solankową (IEC 60068-2-11) | tak |
Dane techniczne | Dane mechaniczne
| Z oświetleniem | nie |
| Funkcja włączania | kołyskowy |
| Color | czarny |
| Kolor przesłony | biały |
| Kolor kołnierza | czarny |
| Kolor pierścienia przedniego | czarny |
| Forma kołnierza | okrągłe |
| Rodzaj styku | 2 S |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
| Materiał styk | Gold |

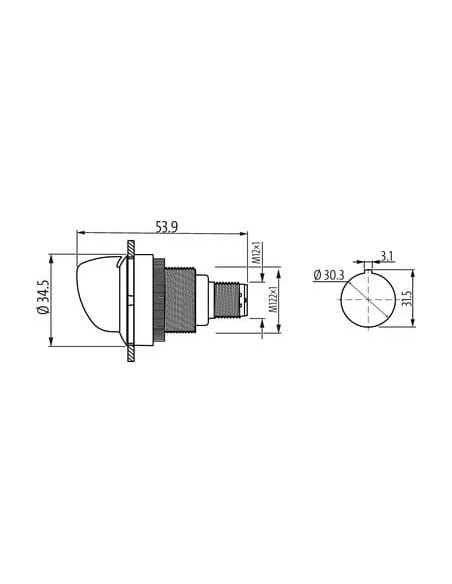

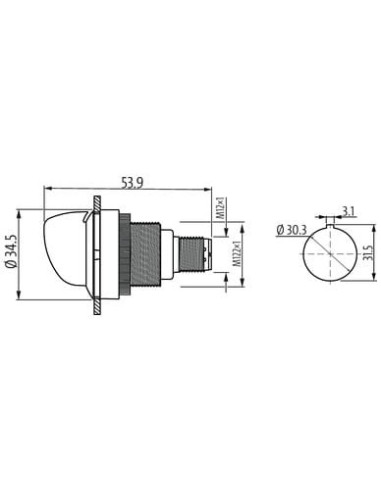

Dane mechaniczne | Dane montażowe
| Typ montażu | Pierścień gwintowany |
| Wysokość montażu | 17,6 mm |
| Mounting depth | 36,4 mm |
| Otwór montażowy | 30,3 mm |
| Wysokość | 34,5 mm |
| Szerokość | 53,9 mm |
| Raster min. | 35 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 90 °C |
| Względna wilgotność powietrza maks. (praca) | 93 % |
Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | NO 1 2 |
| PIN 2 | NO 1 |
| PIN 4 | NO 2 |
S-Switch 30 S 2NO 1x90LO M12 – Przełącznik selekcyjny przemysłowy 69121
S-Switch 30 S 2NO 1x90LO M12 (kod: 69121) to wytrzymały i niezawodny selektor przemysłowy, przeznaczony do szerokiego zakresu zastosowań w automatyce, sterowaniu maszynami oraz systemach bezpieczeństwa. Urządzenie zostało wyposażone w dwa styki NO oraz blokadę w jednym położeniu 90°, co zapewnia precyzyjną kontrolę pracy urządzeń.
Kluczowe zalety i cechy przełącznika S-Switch 30 S 2NO
- Wysoka odporność mechaniczna – obudowa wykonana z tworzywa sztucznego oraz frontowy pierścień ze stali nierdzewnej gwarantują długowieczność oraz odporność na uszkodzenia mechaniczne i korozję.
- Podwyższony stopień ochrony IP65 – szczelność zarówno z przodu, jak i z tyłu, umożliwia pracę w trudnych warunkach przemysłowych, również w miejscach narażonych na kurz, wilgoć oraz zachlapania.
- Standardowe złącze M12 (4-pin) – umożliwia szybkie i wygodne podłączenie w systemach sterowania i automatyki.
- Odporność na mgłę solankową – zgodność z normą IEC 60068-2-11 sprawia, że przełącznik sprawdzi się w aplikacjach morskich oraz w środowiskach o podwyższonej wilgotności.
- Szeroki zakres temperatury pracy od -40°C do +85°C pozwala na stosowanie w różnorodnych warunkach środowiskowych.
Zastosowanie przełącznika selekcyjnego S-Switch 30 S 2NO
Przełącznik sprawdza się w aplikacjach takich jak:
- Panele operatorskie maszyn
- Systemy automatyki przemysłowej
- Kompaktowe rozdzielnice i szafy sterownicze
- Sterowanie bramami i drzwiami przemysłowymi
- Maszyny produkcyjne i linie montażowe
Wytrzymałość i precyzja działania
Przełącznik S-Switch 30 S 2NO wyróżnia się bardzo długim cyklem życia – nawet do 250 tys. operacji mechanicznych B10, co przekłada się na długotrwałą i niezawodną pracę w aplikacjach wymagających częstej obsługi. Kołyskowy mechanizm przełączania zapewnia łatwość oraz precyzję obsługi.
Prosta instalacja i uniwersalne zastosowanie
Otwór montażowy o średnicy 30,3 mm oraz niewielka głębokość montażowa 36,4 mm umożliwiają prostą integrację przełącznika w panelach operatorskich. Uniwersalne kodowanie A oraz 4 piny pozwalają na szybkie podłączenie w nowoczesnych systemach sterowania.
Parametry techniczne zapewniające bezpieczeństwo
- Przyłącze M12 – standard w automatyce przemysłowej
- Znamionowe napięcie izolacji: 250 V
- Kategoria przepięcia II (zgodność z EN 60950-1)
- Typ obudowy UL, z przodu: type 4X – podwyższona odporność na warunki atmosferyczne
- Obciążalność styków – idealna do sygnałów sterujących
S-Switch 30 S 2NO M12 to rozwiązanie dedykowane do zastosowań profesjonalnych, które wymagają niezawodności, bezpieczeństwa i wytrzymałości w codziennej pracy przemysłowej.
