Wyłącznik krańcowy, ENK-U1Z AHS-V, Bernstein

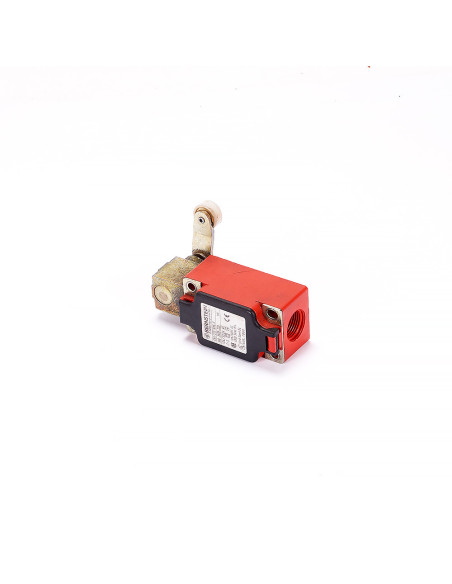

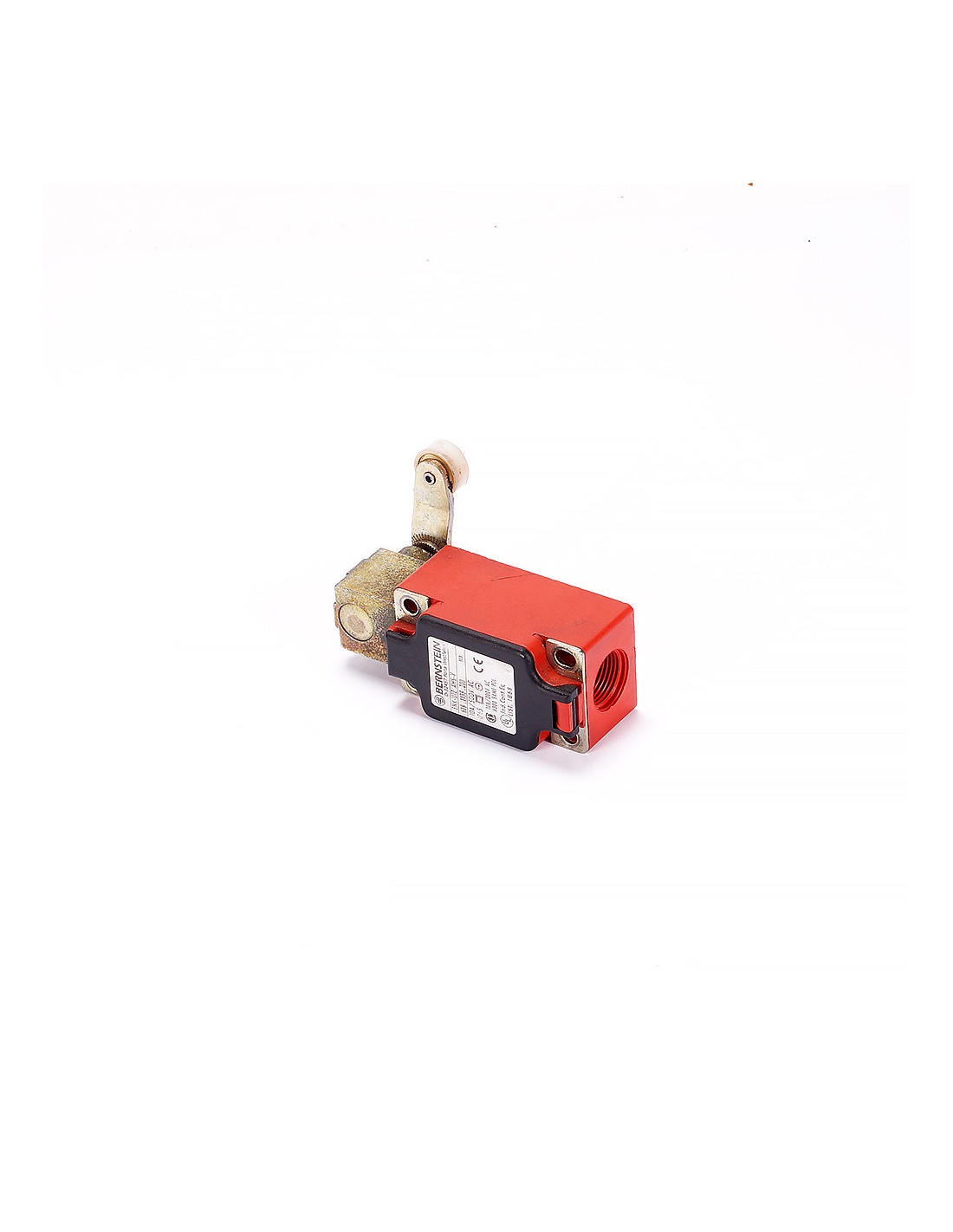

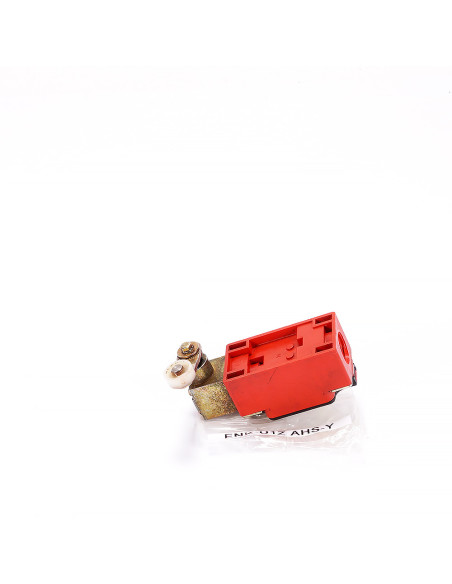

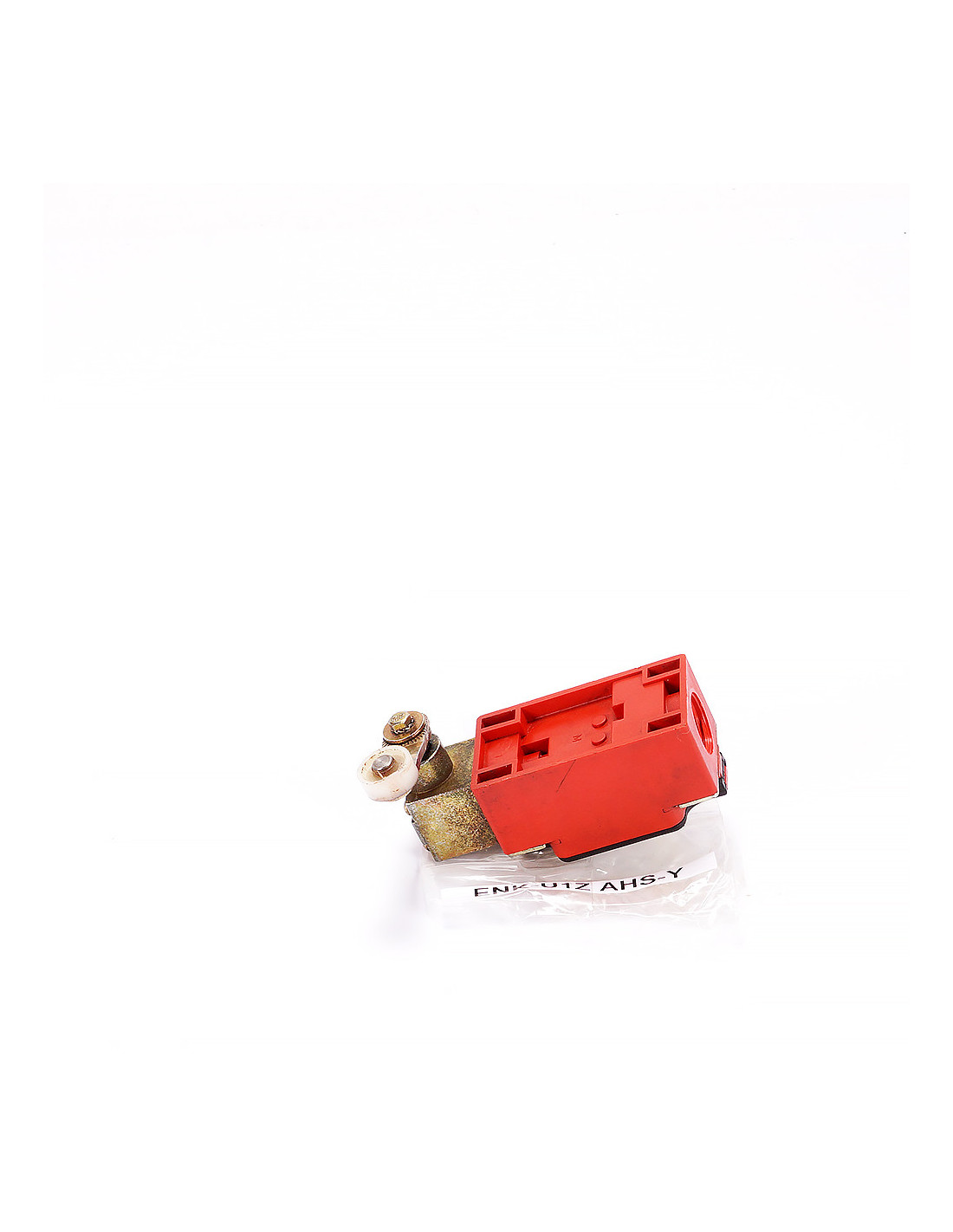

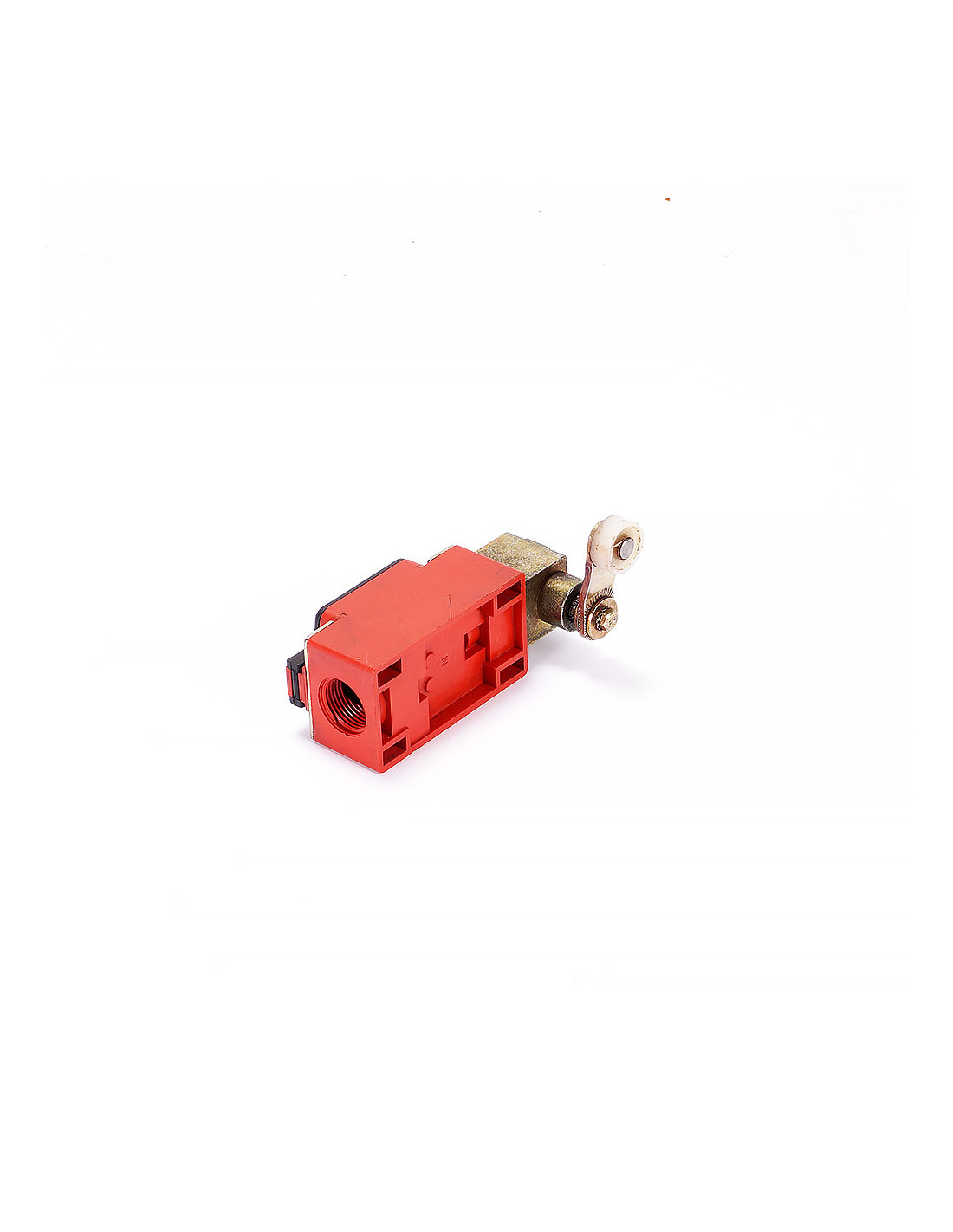

BERNSTEIN ENK-U1Z AHS-V – wyłącznik krańcowy z dźwignią z rolką, 1×NC + 1×NO

Kompaktowy wyłącznik krańcowy w wzmocnionej, całkowicie izolowanej obudowie ENK. Głowica z dźwignią i rolką (AHS-V) zapewnia precyzyjne, szybkie przełączanie (charakterystyka Zb) oraz dodatnie otwarcie styków NC zgodnie z normą. Przykładowy nr artykułu: 608.1135.003.

Najważniejsze cechy

• Układ styków: 1×NC + 1×NO (Zb, szybkie przełączanie)

• Dodatnie otwarcie styków NC wg IEC/EN 60947-5-1, załącznik K

• Obudowa z termoplastu wzmocnionego włóknem szklanym, klasa ochronności II

• Głowica ze stopu cynku (odlewana ciśnieniowo) z rolką z tworzywa

• IP65 (z odpowiednią dławnicą), −30…+80 °C, trwałość mechaniczna 10×10⁶ cykli

• Obrót napędu co 90° – 8 kierunków działania

Dane techniczne

Elektryka

• Ui: 400 V AC

• Ithe: 10 A

• Ue: 240 V

• AC-15: 240 V / 3 A

• Zabezpieczenie zwarciowe: bezpiecznik 10 A gG

• Klasa ochronności: II (całkowicie izolowany)

Mechanika / środowisko

• Obudowa / pokrywa: termoplast wzmocniony włóknem szklanym

• Głowica: stop cynku (odlew ciśnieniowy); rolka z tworzywa

• Styki: 1×NC + 1×NO (Zb)

• Trwałość mechaniczna: 10×10⁶ cykli; f ≤ 100/min

• Temperatura pracy: −30…+80 °C

• Stopień ochrony: IP65 (z odpowiednią dławnicą)

• Masa: ≈ 0,23 kg

Montaż / przyłącza

• Pozycjonowanie napędu: obrót co 90° (łącznie 8 kierunków działania)

• Mocowanie: 4× M5

• Zaciski: 4 śrubowe M3,5; przewody 0,5–1,5 mm² (drut lub linka z tulejką)

• Wprowadzenie kabla: M20×1,5

Zgodność / aprobaty

• Normy: EN/IEC 60947-1, EN/IEC 60947-5-1, DIN EN ISO 13849-1

• Deklaracja UE: 2014/35/EU (LVD)

• Aprobata: cCSAus A300 (same polarity), UL, CCC
