Wyłącznik krańcowy, ENK-SU1Z AHS-V, Bernstein

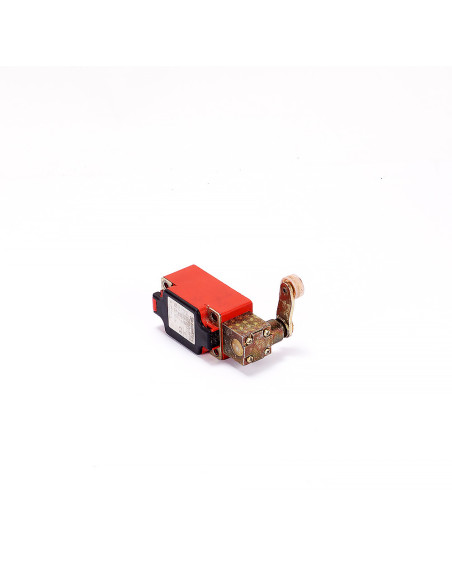

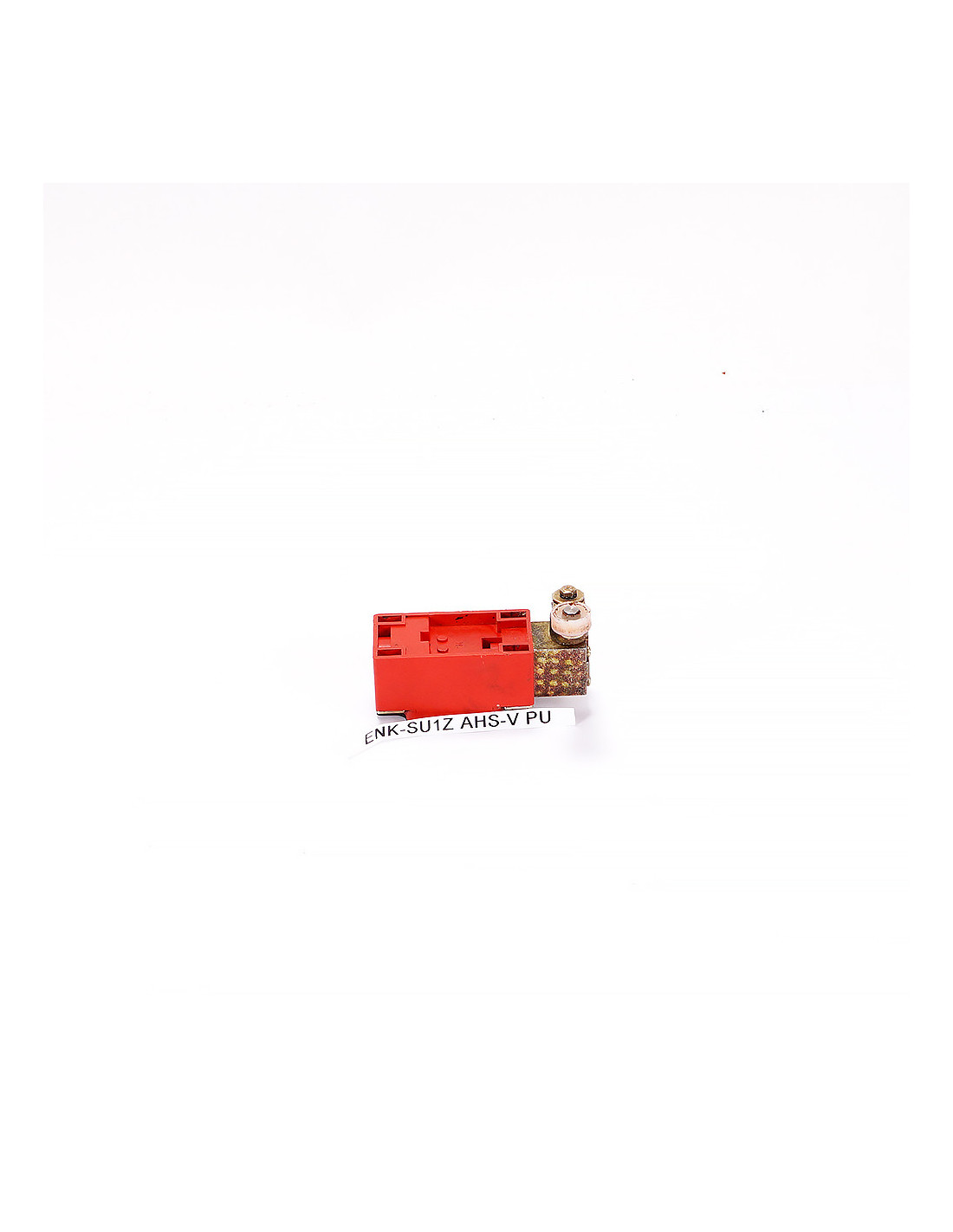

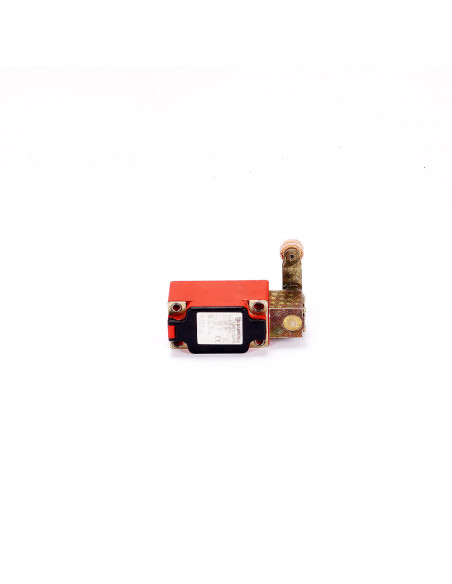

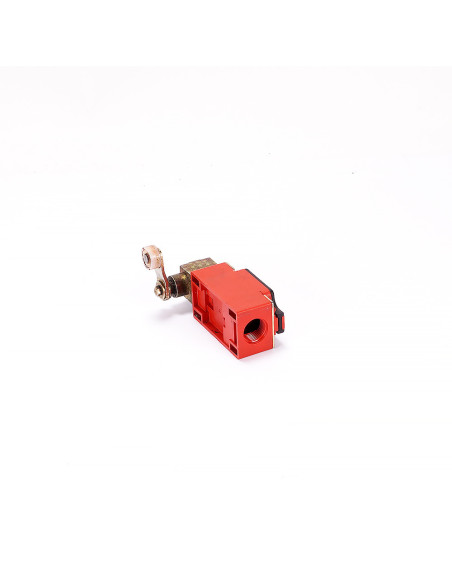

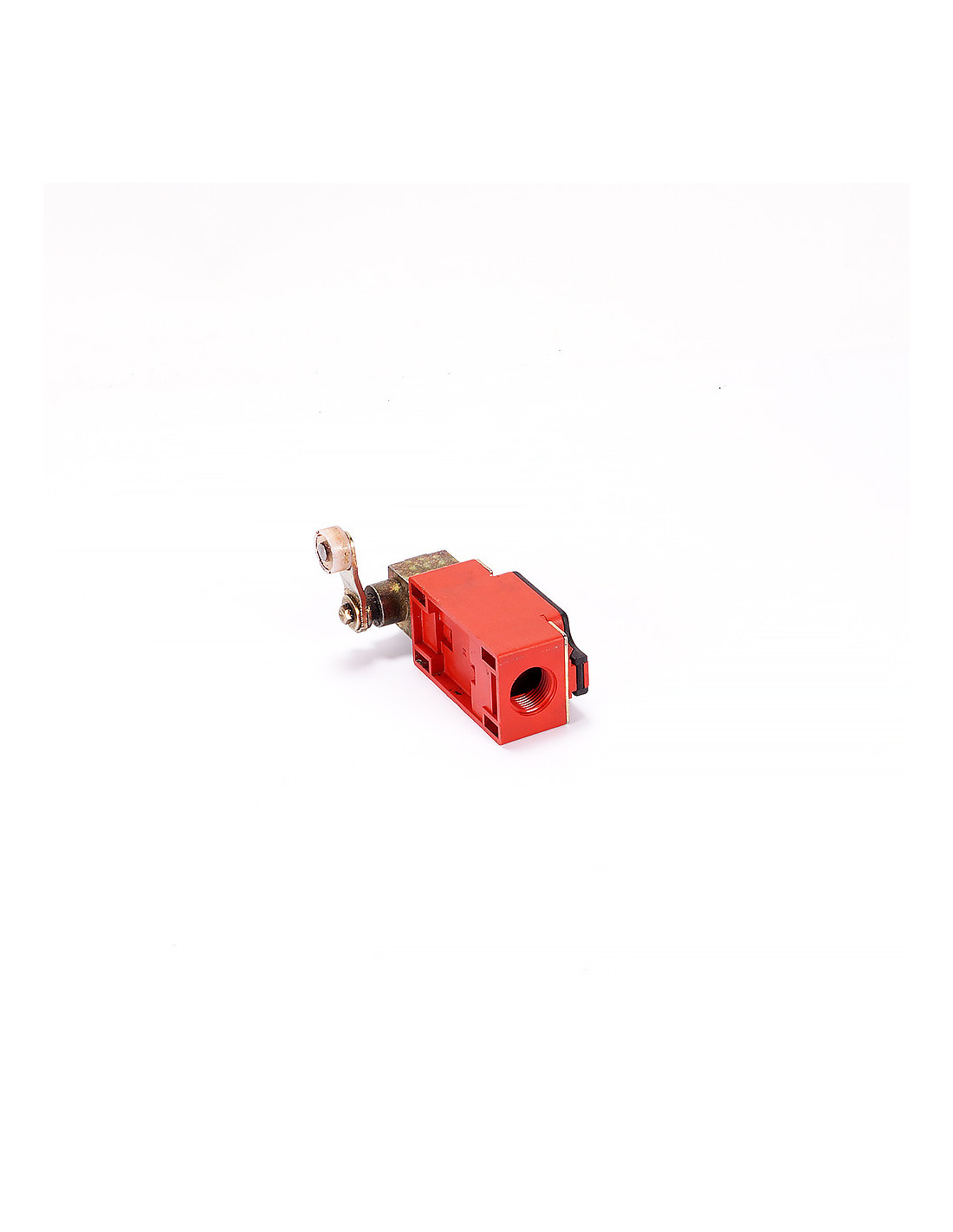

BERNSTEIN ENK-SU1Z AHS-V — wyłącznik krańcowy z dźwignią z rolką

Wyłącznik krańcowy w kompaktowej, w pełni izolowanej obudowie ENK, w wersji z dźwignią z rolką (napęd AHS-V / Form A). Mechanizm styków typu snap-action (Zb) zapewnia szybkie i powtarzalne przełączanie, a styk NC ma dodatnie otwarcie zgodnie z IEC/EN 60947-5-1 (annex K). Przeznaczony do precyzyjnego wykrywania położeń i krańców ruchu w aplikacjach automatyki i budowy maszyn.

Typowy numer artykułu producenta: 608.1185.009

Kluczowe cechy

• Napęd AHS-V: dźwignia z rolką (dostępne różne długości/średnice jako warianty)

• Głowica z możliwością pozycjonowania: obrót napędu 4×90°

• Obudowa: tworzywo (klasa II, całkowicie izolowana)

• Stopień ochrony: IP65

• Wejście kablowe: M20×1,5

• Przyłącza: zaciski śrubowe

• Montaż: 4 otwory

Układ styków

• 1× NO + 1× NC, mechanizm szybkozłączny Zb

• Dodatnie otwarcie styków NC wg IEC/EN 60947-5-1 (annex K)

Parametry elektryczne

• Ui: 400 V AC

• Ith: 10 A

• Ue (AC-15): 240 V / 3 A

• Zabezpieczenie zwarciowe: bezpiecznik 2 A gG

Środowisko pracy

• Zakres temperatur: −30…+80 °C

• Stopień ochrony/klasa: IP65, klasa II

Wymiary

• Korpus: ok. 40 × 73,5 × 40 mm

• Otwory montażowe: 4 szt.

Zastosowanie: krańcowe wykrywanie położenia elementów ruchomych, pozycjonowanie i sygnalizacja w ogólnych aplikacjach automatyki przemysłowej.
