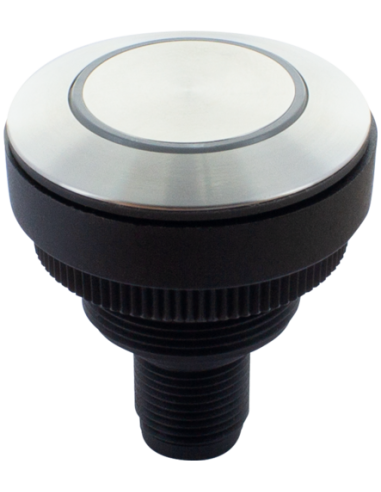

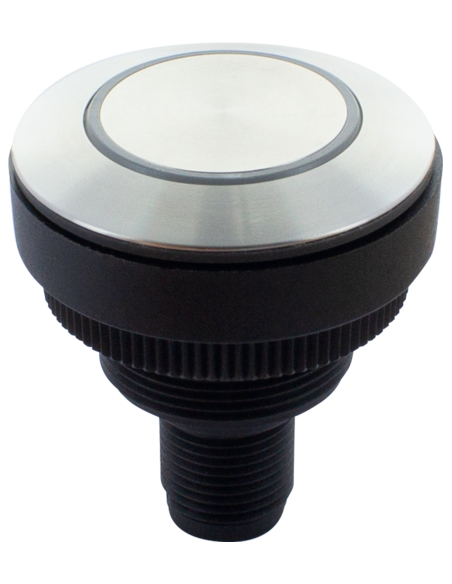

R-Button 30 DS 1NO L M12(4)
Illuminiated reset button
Frontring and cover stainless steel
Mounting hole 30,3 mm
Connection M12 (4-pin)
Dane elektryczne | Zasilanie
| Napięcie robocze DC min. | 20 V |
| Napięcie robocze DC maks. | 28 V |
| Znamionowe napięcie robocze AC-15 | 35 V |
| Znamionowe napięcie robocze DC-13 | 35 V |
| Znamionowy prąd roboczy | 0,1 A |
Dane elektryczne | Wejście
Dane elektryczne | Wyjście
| Moc łączeniowa maks. | 1 W |
| Napięcie łączeniowe AC min. | 0,02 V |
| Napięcie łączeniowe AC maks. | 35 V |
| Napięcie łączeniowe DC min. | 0,02 V |
| Napięcie łączeniowe DC maks. | 35 V |
| Napięcie łączeniowe DC maks. (UL 60947) | 30 V |
| Switching voltage peak DC (UL 60947) | 42,4 V |
| Prąd łączeniowy min. | 0,01 mA |
| Prąd łączeniowy maks. | 100 mA |
Instalowanie | Podłączanie
| Family construction form | M12 |
Instalowanie | Układ pinów
| Kodowanie | A |
| Liczba biegunów | 4 |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 2000 m |
| Stopień ochrony, z przodu (EN IEC 60529) | IP66, IP67, IP69 |
| Stopień ochrony, z tyłu (EN IEC 60529) | IP66, IP67 |
| Stopień zanieczyszczenia | 2 |
| Ochronnik zwarciowy (SCPD) | Bezpiecznik 250 V / 0,1 A / 1,5 kA gG, szybki |
| Znamionowe napięcie izolacji | 250 V |
| Kategoria przepięcia (EN 60950-1) | II |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 500000 Cykle |
| Mechaniczny cykl życia B10 | 650000 Cykle |
| Typ obudowy UL, z przodu | type 4X |
Ochrona urządzenia | Media
| Odporność na mgiełkę solankową (IEC 60068-2-11) | tak |
Dane techniczne | Dane mechaniczne
| Z oświetleniem | tak |
| Funkcja włączania | dotykowo |
| Siła włączania min. | 5 N |
| Siła włączania maks. | 12 N |
| Droga włączania maks. | 1 mm |
| Color | czarny |
| Kolor przesłony | Stal szlachetna |
| Kolor kołnierza | czarny |
| Kolor pierścienia przedniego | Stal szlachetna |
| Kolor lampki | biały |
| Forma kołnierza | okrągłe |
| Rodzaj styku | 1 S |
| Typ lampki | LED |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
| Materiał styk | Gold |

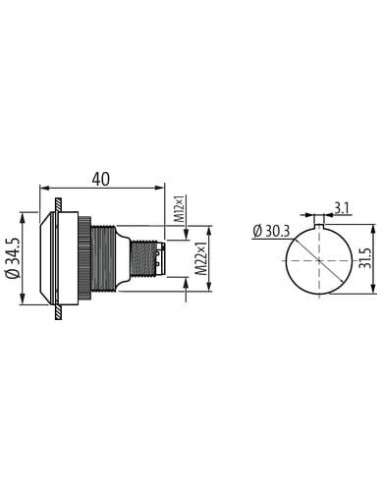

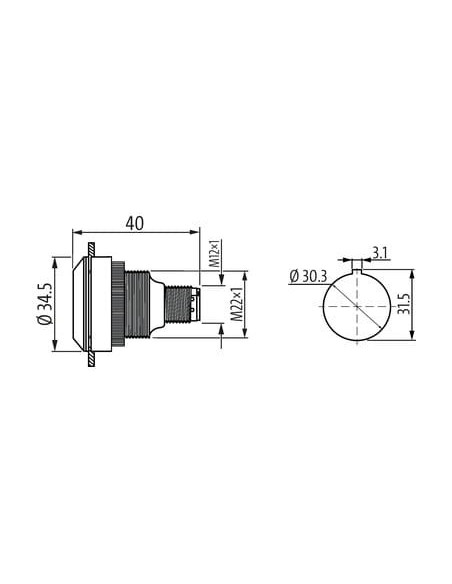

Dane mechaniczne | Dane montażowe
| Typ montażu | Pierścień gwintowany |
| Wysokość montażu | 3,9 mm |
| Mounting depth | 36,4 mm |
| Otwór montażowy | 30,3 mm |
| Wysokość | 34,5 mm |
| Szerokość | 40 mm |
| Raster min. | 35 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza maks. (praca) | 93 % |
Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | NO |
| PIN 2 | LED (A) |
| PIN 3 | LED (K) |
| PIN 4 | NO |
