Wyłącznik bezpieczeństwa z ryglem, FS 2896D024-F2M2, Pizzato

Pizzato FS 2896D024-F2M2 — wyłącznik bezpieczeństwa z ryglem (interlock)

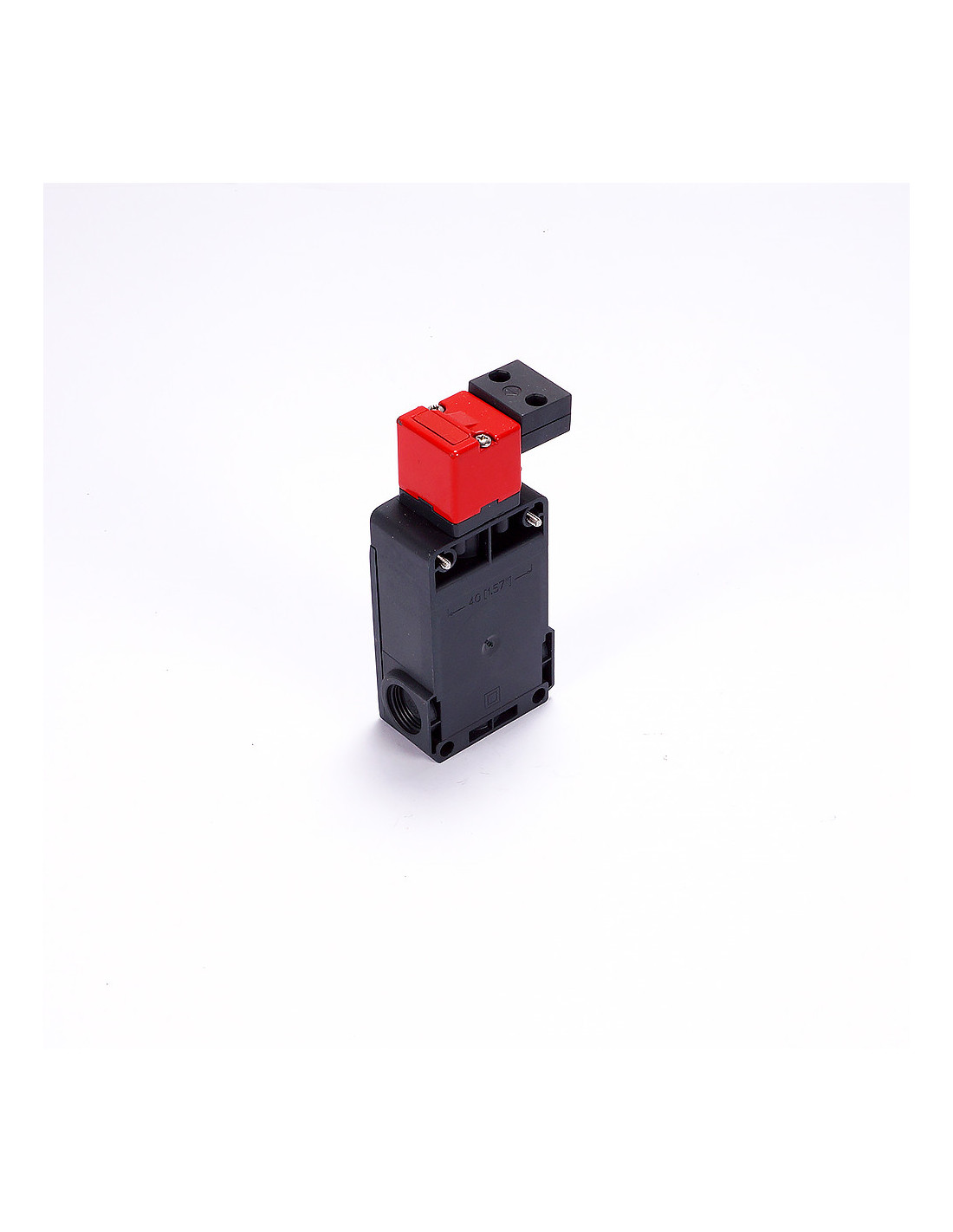

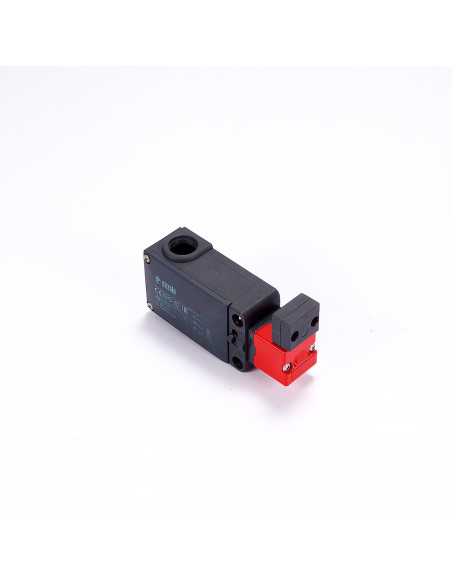

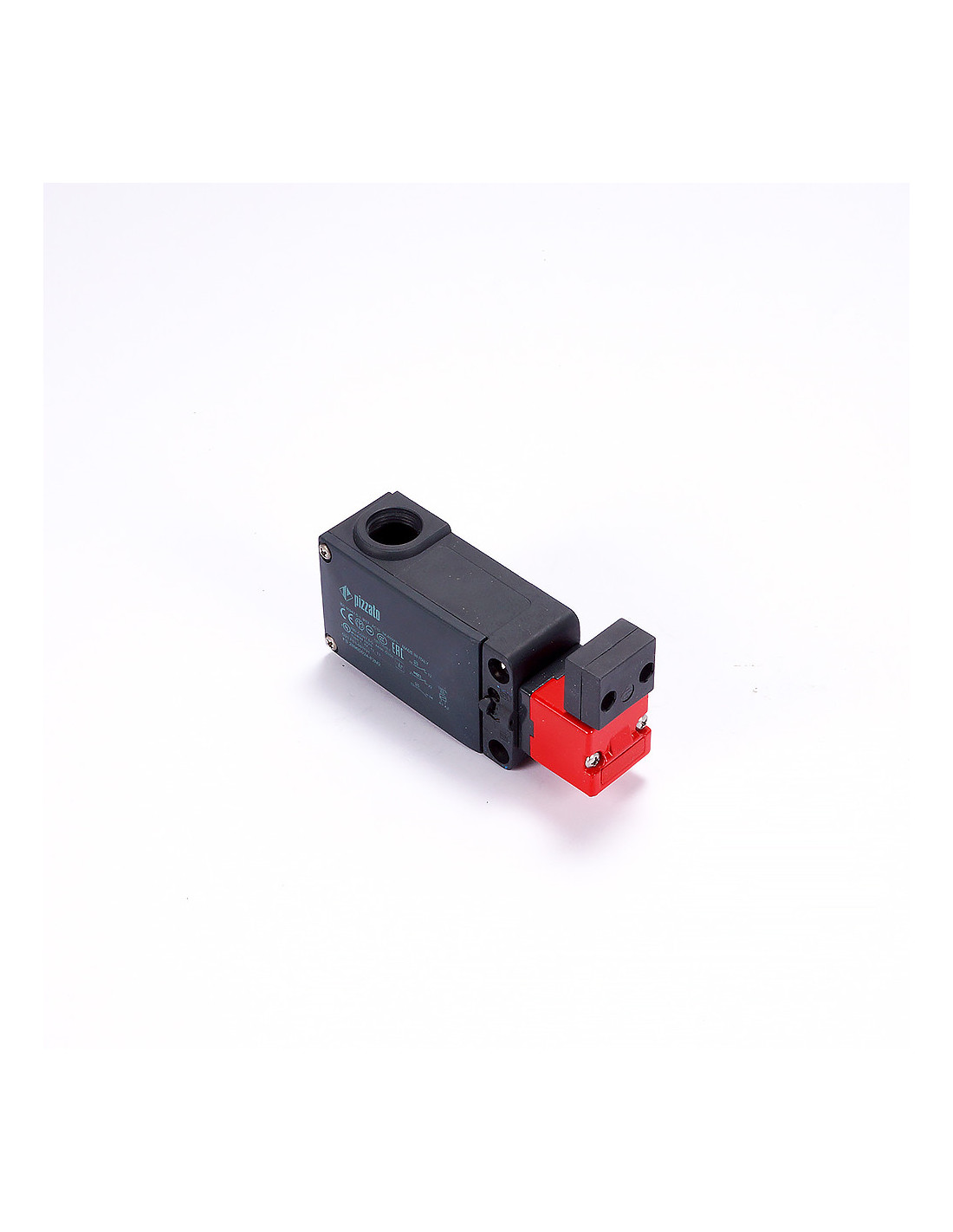

Elektrozamek do osłon maszyn, który łączy funkcję monitorowania położenia drzwi z mechanicznym ryglowaniem. Kluczyk/języczek zamocowany w drzwiach wsuwa się w głowicę urządzenia (czarny korpus z czerwonym zamkiem). Po domknięciu osłony styki bezpieczeństwa zamykają się, a cewka 24 V DC steruje ryglem, który blokuje otwarcie drzwi do czasu uzyskania bezpiecznego stanu i zwolnienia przez sterowanie.

Najważniejsze dane techniczne

• Model: FS 2896D024-F2M2

• Zasilanie cewki (rygiel): A1–A2 = 24 V DC, 100 % ED (praca ciągła)

• Styki robocze:

  • 11–12 = NC (kanał bezpieczeństwa 1)

  • 21–22 = NC (kanał bezpieczeństwa 2)

  • 33–34 = NO (styk pomocniczy – sygnał stanu)

• Stopień ochrony: IP67

• Kategoria użytkowa: AC-15, 3 A / 400 V~

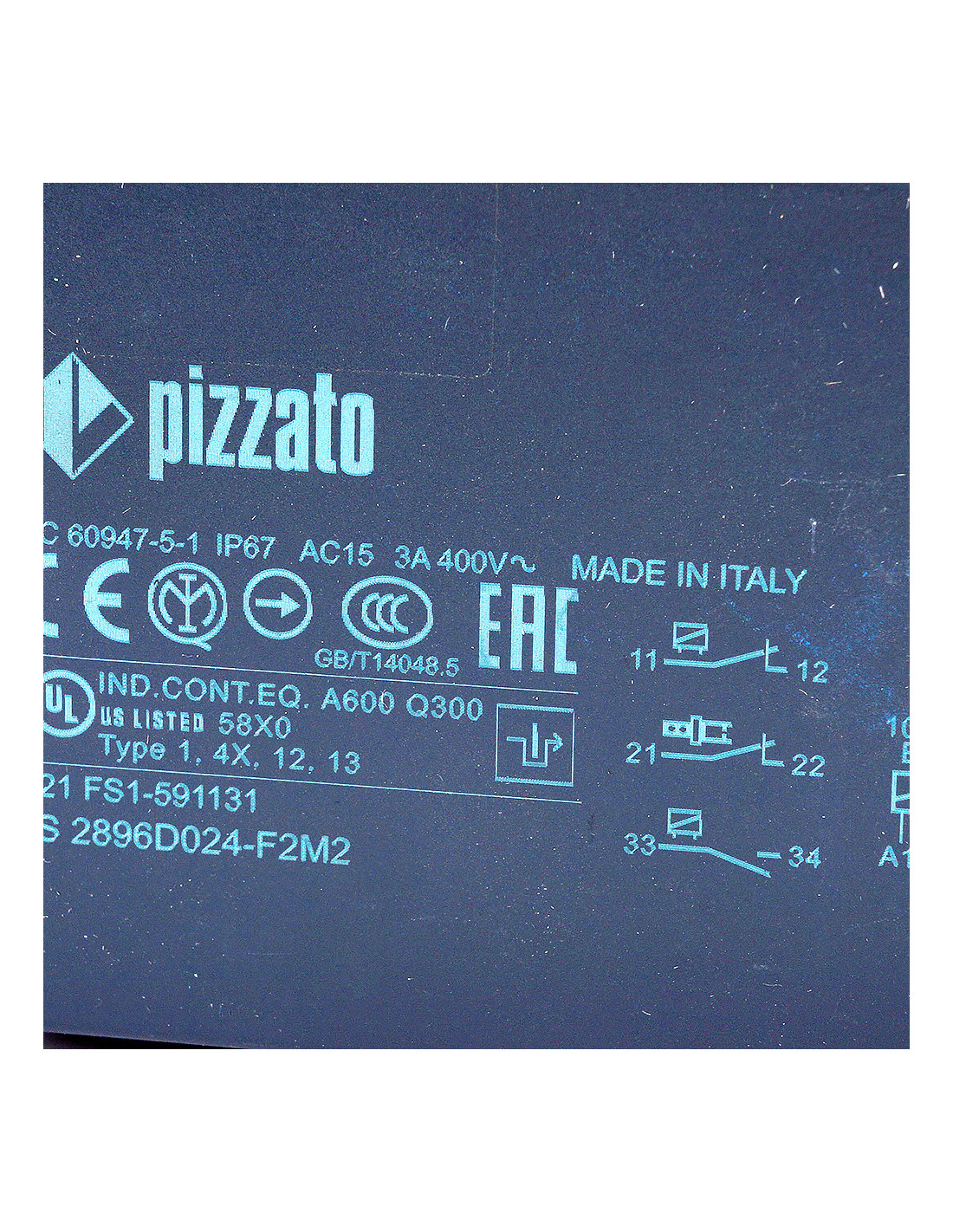

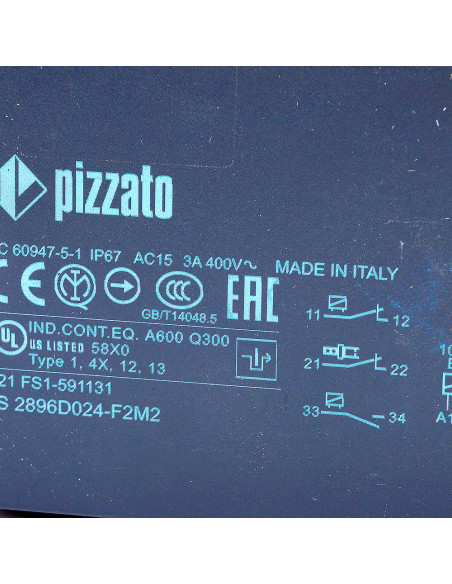

• Certyfikacje/oznaczenia: CE, cULus (IND.CONT.EQ., klasy A600/Q300), EAC

• Obudowa: wytrzymałe tworzywo przemysłowe, Made in Italy

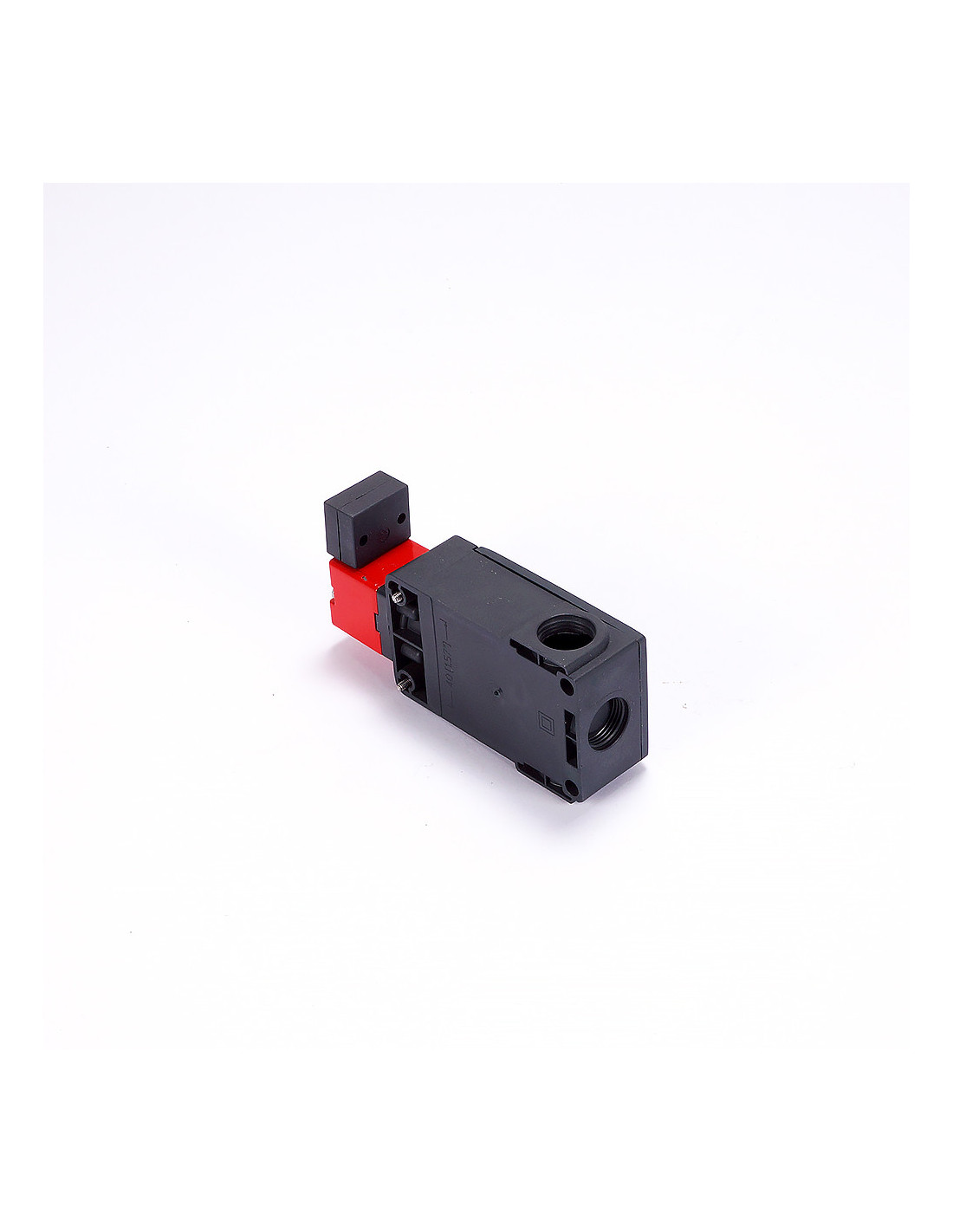

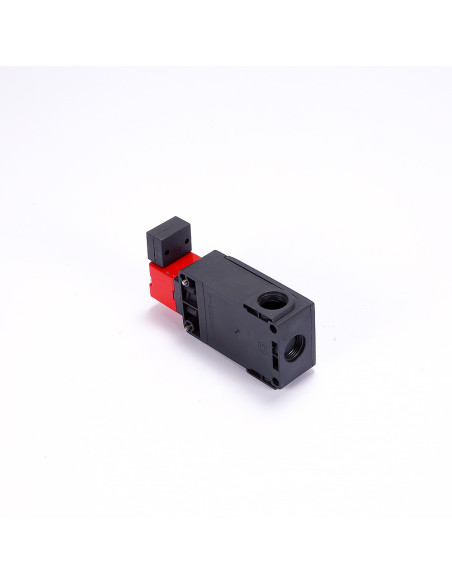

• Przepusty kablowe: wariant M2 – gwinty M20×1,5; dwa boczne wejścia

Jak to działa w układzie bezpieczeństwa

• Drzwi zamknięte, klucz wsunięty: oba kanały 11–12 oraz 21–22 są zamknięte (sygnał „zezwolenia” dla przekaźnika/styczników bezpieczeństwa). Styk 33–34 przekazuje informację o stanie do PLC/lamki.

• Ryglowanie/odryglowanie: realizowane przez cewkę A1–A2 (24 V DC). W zależności od aplikacji sterownik bezpieczeństwa podaje zasilanie, aby zaryglować lub zwolnić rygiel – zgodnie z wymaganiami maszyny i dobranym wariantem układu.

• Otwarcie osłony (wyjęcie klucza): natychmiast rozłącza styki bezpieczeństwa 11–12 i 21–22, odcinając napędy przez tor bezpieczeństwa.

Montaż i wskazówki praktyczne

• Głowica obrotowa: możliwość przekręcenia o 90° – kilka kierunków wprowadzenia klucza dla łatwiejszego dopasowania do drzwi.

• Aktywator oddzielnie: kluczyk/języczek dobierany osobno (płaski/kątowy/elastyczny) do geometrii osłony.

• Podłączenie bezpieczeństwa: dwa niezależne kanały NC wpinaj do dwukanałowego przekaźnika bezpieczeństwa (umożliwia uzyskanie PL d/PL e przy właściwym doborze i okablowaniu całego układu).

• Manual release: centralna śruba do awaryjnego odryglowania podczas serwisu; zabezpiecz plombą/śrubą – nie używać w normalnej eksploatacji.

• Tolerancje montażowe: zachowaj odpowiednie odstępy i osiowość między kluczem a głowicą, aby nie przeciążać mechanizmu i zapewnić długotrwałą, powtarzalną pracę.

Produkt nowy, drobne ślady magazynowania. Produkt na magazynie.
