E-Stop 72 2NC M12(5)
z portem M12
5-piny
Przycisk Awaryjny
2 NC
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 250 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 2 A @ 24 V |
| Prąd łączeniowy (AC-15) | 30 A |
| Prąd łączeniowy (DC-13) | 2,2 A |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia, zależnie od temperatury |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Elektryczny cykl życia | 1000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 1000000 Cykle |
| Mechaniczny cykl życia B10d | 250000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas odbicia maks. | 9 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | AgNi |
Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |

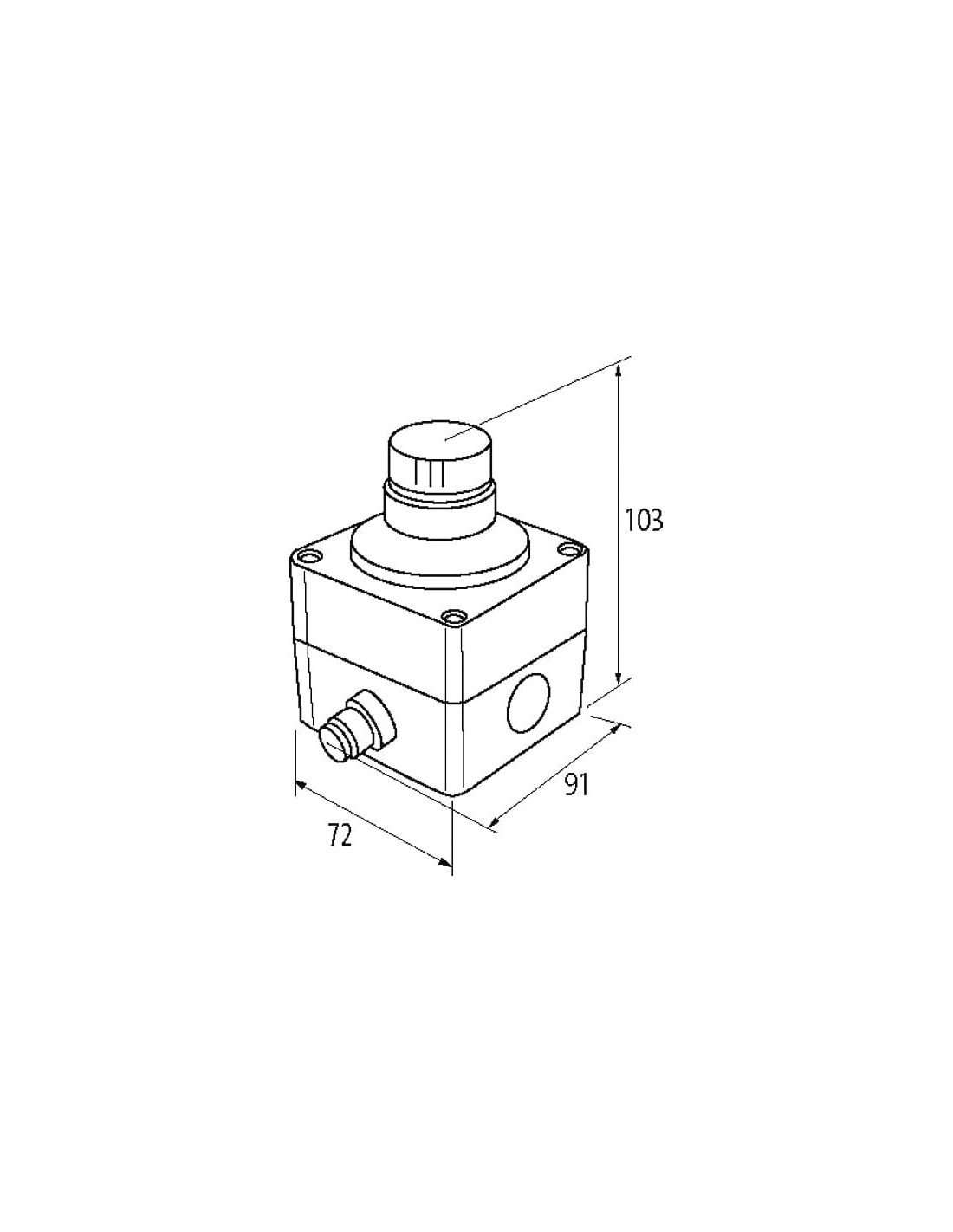

| Wysokość | 103 mm |
| Szerokość | 72 mm |
| Głębokość | 91 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 85 °C |
Dane techniczne | Niezawodność
| Zestyk rozwierny Lambda | 20 % |
Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |

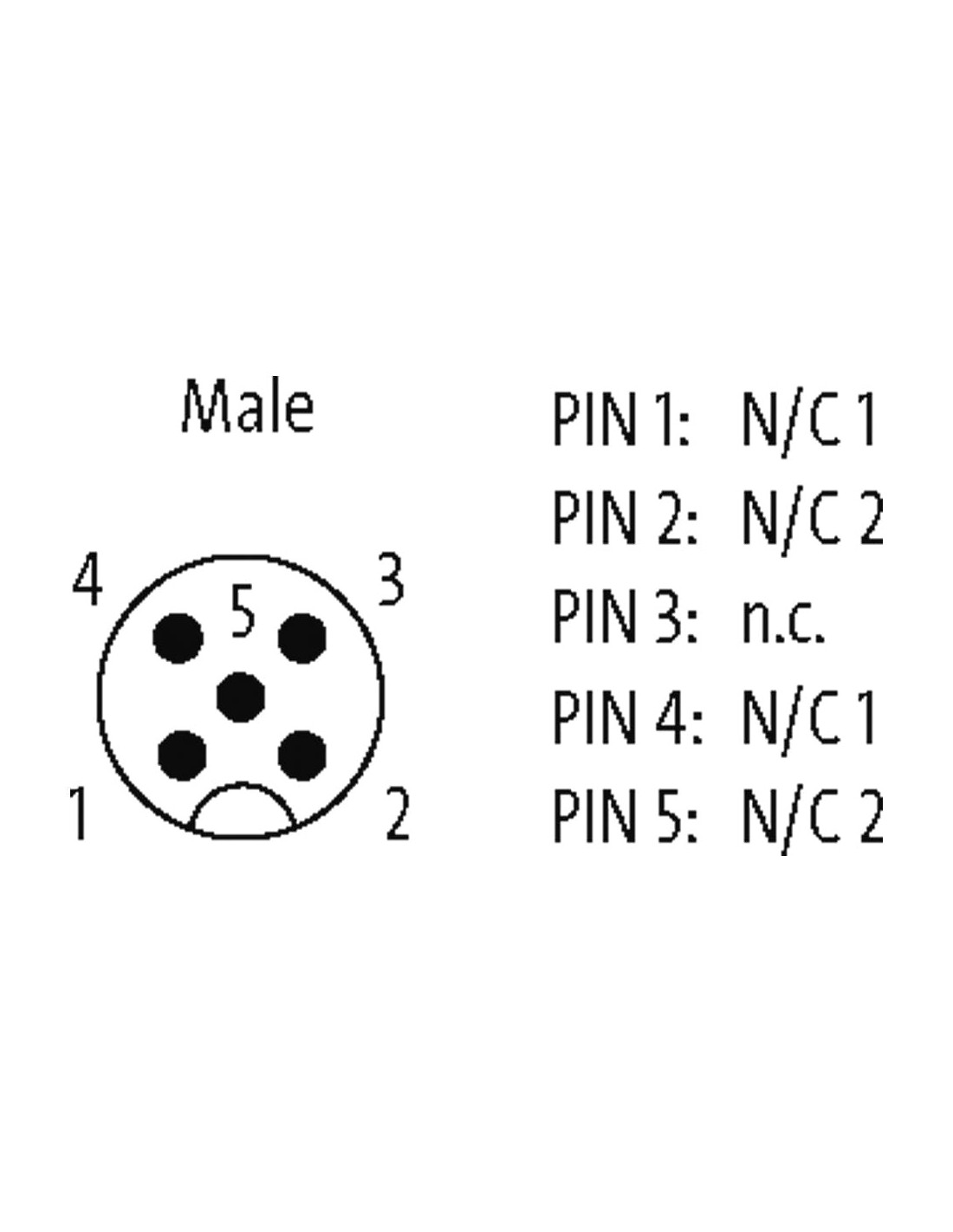

| PIN 1 | NC 1 |
| PIN 2 | NC 2 |
| PIN 4 | NC 1 |
| PIN 5 | NC 2 |

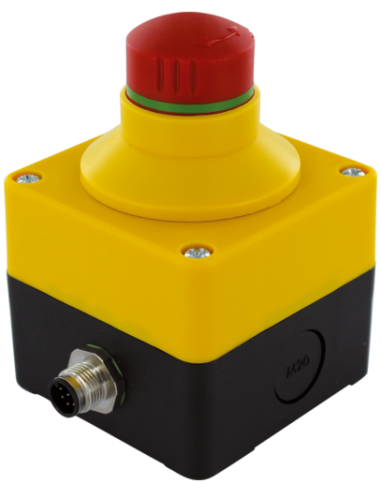

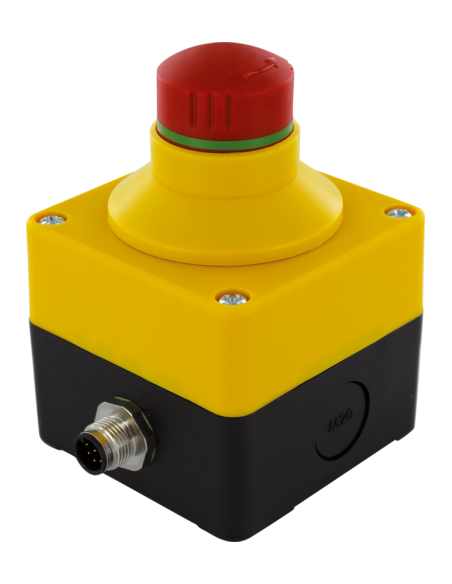

Przycisk awaryjny E-Stop 72 2NC M12 – Bezpieczeństwo i niezawodność w każdej instalacji
Przycisk awaryjny E-Stop 72 2NC M12 to niezbędny element wyposażenia wszelkich maszyn i instalacji przemysłowych, w których priorytetem jest bezpieczeństwo operatora oraz szybkie i skuteczne zatrzymanie procesu w sytuacji awaryjnej. Solidne wykonanie oraz wysoki stopień ochrony IP65 czynią go idealnym rozwiązaniem do wymagających zastosowań w przemyśle.
Główne zalety przycisku awaryjnego E-Stop 72 2NC M12
- Podwyższona niezawodność potwierdzona cyklem życia do 1 000 000 operacji mechanicznych i elektrycznych.
- Podwójny styk rozwierny (2NC) zapewniający wysoki poziom bezpieczeństwa w aplikacjach krytycznych.
- Szybka i wygodna instalacja dzięki standardowemu złączu M12 z 5 pinami, co pozwala na łatwą integrację z większością systemów sterowania.

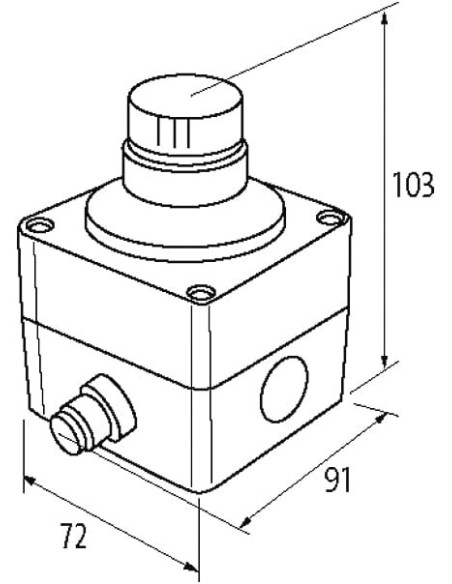

- Kompaktowa i ergonomiczna obudowa (wymiary: 103×72×91 mm) ułatwia montaż nawet w ograniczonej przestrzeni.
- Odporny na czynniki zewnętrzne – obudowa o stopniu szczelności IP65 chroni urządzenie przed pyłem i wodą, umożliwiając pracę zarówno w halach przemysłowych, jak i na zewnątrz.
Typowe zastosowania przycisku awaryjnego E-Stop 72 2NC M12
Przycisk E-Stop znajduje szerokie zastosowanie w:
- liniach produkcyjnych i automatycznych systemach transportowych,
- maszynach CNC, frezarkach i tokarkach,
- systemach bezpieczeństwa w magazynach, sortowniach oraz stacjach załadunkowych,
- węzłach pakowania i montażu,
- stacjach obsługi serwisowej maszyn przemysłowych.
Bezpieczne zatrzymanie maszyny dzięki podwójnym stykam 2NC

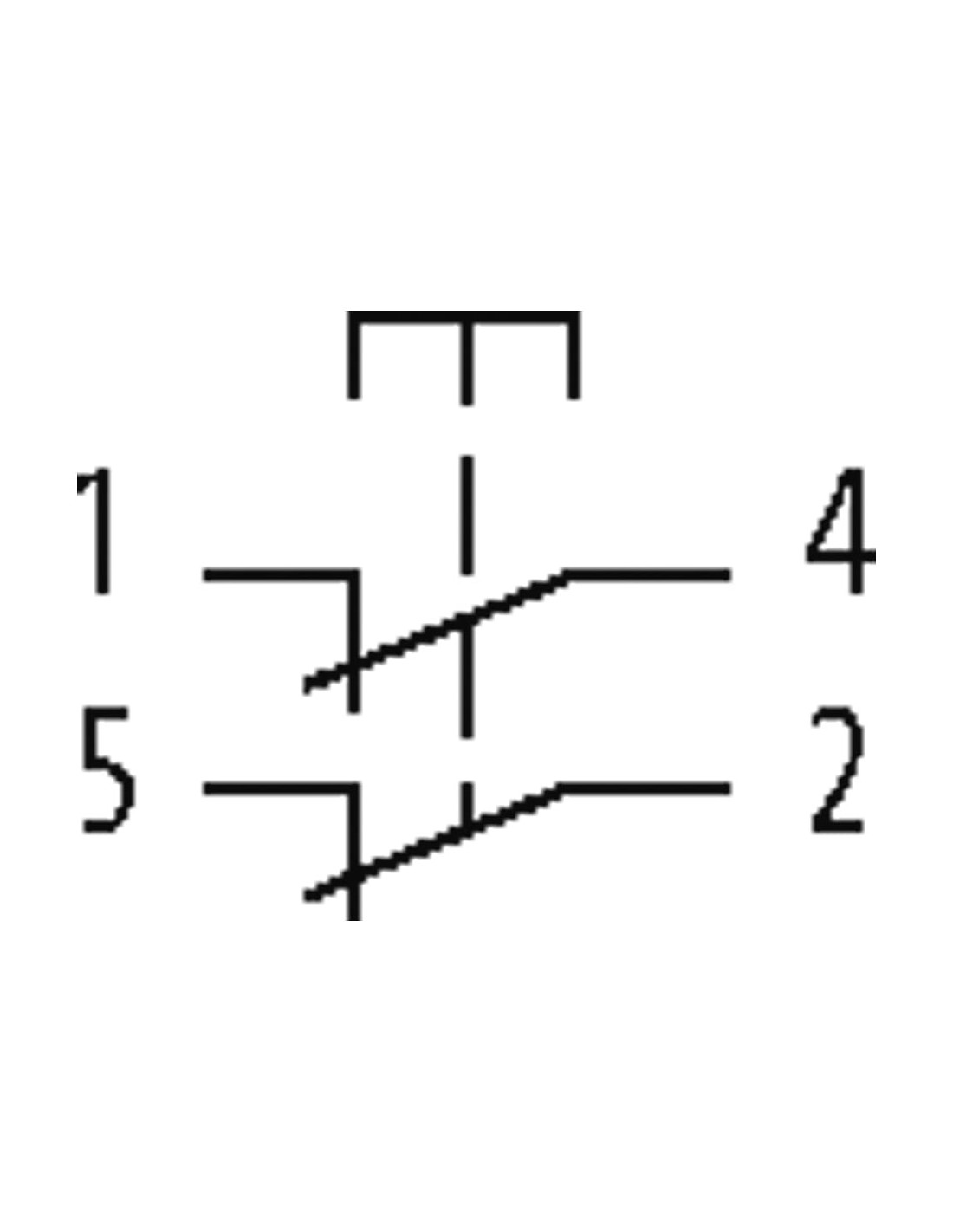

Wyposażenie w dwa niezależne styki rozwierne (2NC) pozwala na podłączenie przycisku do dwóch osobnych obwodów bezpieczeństwa, co podnosi poziom ochrony użytkownika. Typowe podłączenie według schematu:

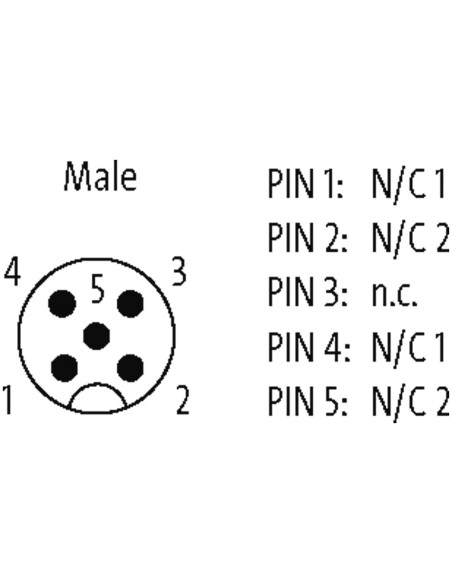

- PIN 1 i PIN 4: styk NC1
- PIN 2 i PIN 5: styk NC2
- PIN 3: niepodłączony
Takie rozwiązanie zwiększa niezawodność systemu awaryjnego zatrzymania urządzenia.
Kompatybilność i montaż przycisku awaryjnego
Standardowe złącze M12 (męskie, 5-pinowe) umożliwia szybkie podłączenie do systemów sterujących różnych producentów. Przykręcany typ montażu zapewnia stabilne osadzenie przycisku, nawet w miejscach narażonych na drgania.
Wytrzymałość w trudnych warunkach przemysłowych
Odporność na temperatury robocze od -25°C do +60°C oraz przechowywania do +85°C gwarantuje niezawodne działanie w rozmaitych warunkach środowiskowych. Powierzchnia z materiałem styków AgNi zapewnia długotrwałą i pewną pracę układu.
Podsumowanie
Przycisk E-Stop 72 2NC M12 to optymalny wybór do rozwiązań wymagających bezpieczeństwa, trwałości oraz gotowości do szybkiej reakcji w razie awarii. Sprawdza się w nowoczesnych systemach automatyki przemysłowej, podnosząc poziom ochrony pracowników oraz sprzętu.
