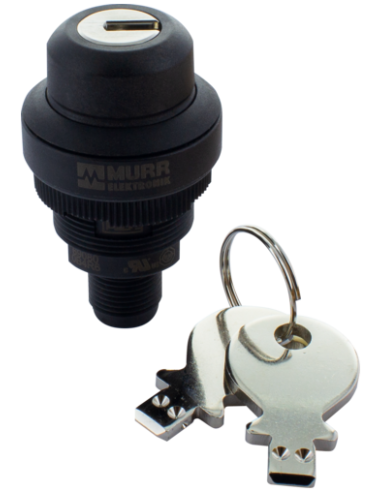

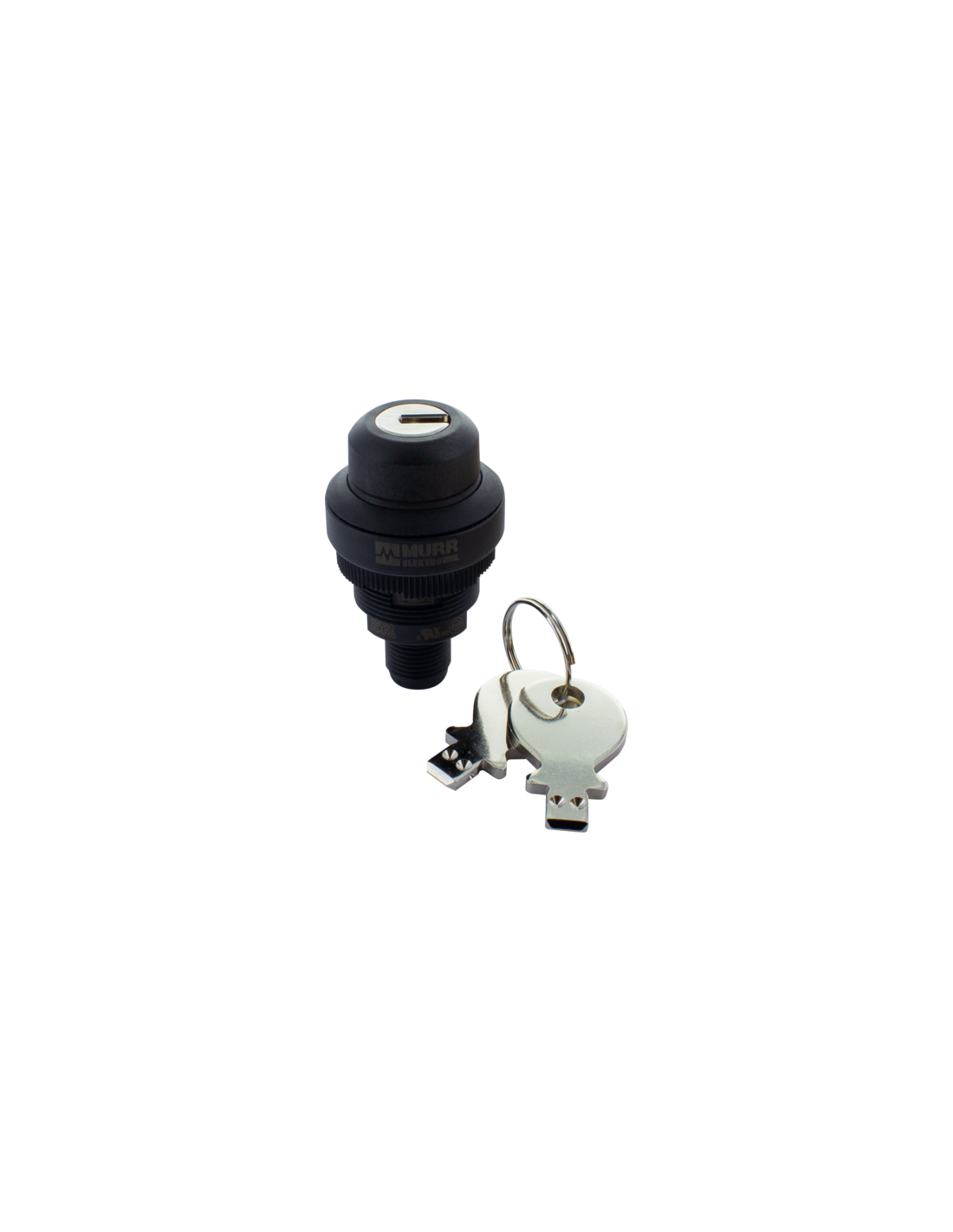

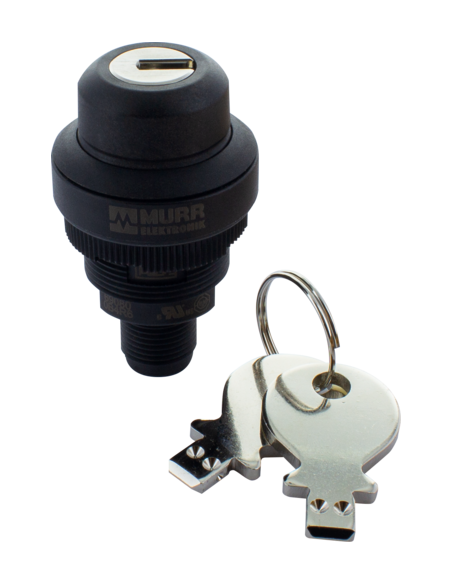

K-Switch 22 2NO 1x40SR M12(4)
Schlüsselschalter 1x40° tastend
Connection M12 (4-pin)
Dane elektryczne | Zasilanie
| Znamionowe napięcie robocze AC-15 | 35 V |
| Znamionowe napięcie robocze DC-13 | 35 V |
| Znamionowy prąd roboczy | 0,1 A |
Dane elektryczne | Wejście
| Prąd zwarciowy | 1000 A |
Dane elektryczne | Wyjście
| Moc łączeniowa maks. | 0,25 W |
| Napięcie łączeniowe AC min. | 1 V |
| Napięcie łączeniowe AC maks. | 32 V |
| Napięcie łączeniowe AC maks. (UL 60947) | 30 V |
| Napięcie łączeniowe DC min. | 1 V |
| Napięcie łączeniowe DC maks. | 32 V |
| Napięcie łączeniowe DC maks. (UL 60947) | 30 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 100 mA |
Instalowanie | Podłączanie
| Family construction form | M12 |
Instalowanie | Układ pinów
| Kodowanie | A |
| Liczba biegunów | 4 |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 2000 m |
| Stopień ochrony, z przodu (EN IEC 60529) | IP65 |
| Stopień ochrony, z tyłu (EN IEC 60529) | IP65 |
| Stopień zanieczyszczenia | 2 |
| Ochronnik zwarciowy (SCPD) | Bezpiecznik 250 V / 0,1 A / 1,5 kA gG, szybki |
| Znamionowe napięcie izolacji | 250 V |
| Kategoria przepięcia (EN 60950-1) | II |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 300000 Cykle |
| Mechaniczny cykl życia B10 | 429962 Cykle |
| Typ obudowy UL, z przodu | type 4X |
Ochrona urządzenia | Media
| Odporność na mgiełkę solankową (IEC 60068-2-11) | tak |
Dane techniczne | Dane mechaniczne
| Z oświetleniem | nie |
| Funkcja włączania | dotykowo |
| Siła włączania maks. | 1,3 N |
| Color | czarny |
| Kolor kołnierza | czarny |
| Kolor pierścienia przedniego | czarny |
| Forma kołnierza | okrągłe |
| Rodzaj styku | 2 S |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
| Materiał styk | Gold |

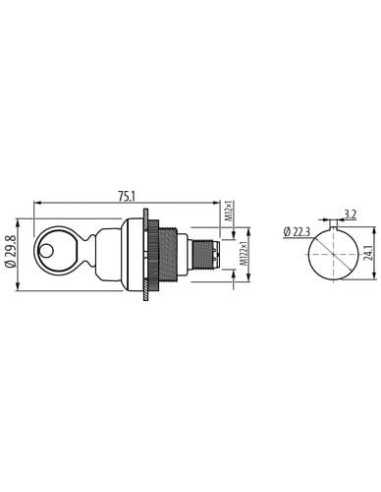

Dane mechaniczne | Dane montażowe
| Typ montażu | Pierścień gwintowany |
| Wysokość montażu | 45 mm |
| Mounting depth | 36,4 mm |
| Otwór montażowy | 22,3 mm |
| Wysokość | 29,8 mm |
| Szerokość | 75,1 mm |
| Raster min. | 30 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 90 °C |
| Względna wilgotność powietrza maks. (praca) | 93 % |
Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | NO 1 2 |
| PIN 2 | NO 1 |
| PIN 4 | NO 2 |
Przycisk kluczowy R 28 1NO M12(4) 1,5m – Profesjonalny przełącznik bezpieczeństwa
Przycisk R 28 1NO M12(4) 1,5m o kodzie produktu 69080 to wysokiej jakości kluczowy przełącznik elektryczny, szczególnie polecany do zastosowań przemysłowych, które wymagają zwiększonego poziomu bezpieczeństwa. Solidna konstrukcja oraz zastosowanie nowoczesnych rozwiązań technologicznych gwarantują niezawodność i długą żywotność urządzenia.
Zastosowanie kluczowego przełącznika bezpieczeństwa
Przycisk kluczowy M12 przeznaczony jest do montażu w systemach automatyki przemysłowej, maszynach produkcyjnych, systemach kontroli dostępu oraz panelach operatorskich. Znajduje zastosowanie w miejscach, gdzie konieczne jest zapewnienie bezpiecznego załączania i wyłączania obwodów przez uprawnionych operatorów, korzystających z dedykowanego klucza.
- Bezpieczeństwo dostępu – tylko uprawniony personel może uruchomić lub wyłączyć urządzenie.
- Kontrola procesów technologicznych – chroni przed nieautoryzowanym dostępem do istotnych funkcji maszyn.
- Automatyka przemysłowa – stosowany w rozdzielniach, szafach sterowniczych i panelach operatorskich.
Główne zalety – Przycisk bezpieczeństwa M12 z wyłącznikiem kluczowym
Wytrzymała obudowa wykonana z trwałych tworzyw sztucznych zapewnia odporność na uderzenia, wilgoć (klasa szczelności IP65) oraz trudne warunki przemysłowe. Wysoki cykl życia mechanicznego – nawet do 300 000 cykli – gwarantuje bezawaryjną pracę przez długi czas.
- Montaż w otworze o średnicy 22,3 mm – szybka i łatwa instalacja w standardowych panelach.
- Złącze M12 (4-pin) – popularny standard przemysłowy, który ułatwia integrację z istniejącymi systemami.
- Mały prąd i napięcie załączania – przystosowany do nowoczesnych niskonapięciowych rozwiązań sterowniczych.
- Niezawodność działania – pozłacane kontakty gwarantują stabilność połączeń elektrycznych.
- Odporny na mgłę solną – sprawdzi się również w trudnych środowiskach o podwyższonej wilgotności i zasoleniu.
Specyficzne możliwości wykorzystania
Kluczowy przycisk bezpieczeństwa doskonale sprawdzi się w aplikacjach, gdzie wymagane jest pełne odseparowanie uprawnień dostępowych, na przykład w liniach technologicznych, automatycznych bramach, układach awaryjnego wyłączania czy specjalistycznych urządzeniach testujących. Długość przewodu 1,5 m umożliwia łatwy montaż nawet w oddalonych miejscach szafy sterowniczej lub rozdzielni.
Podsumowanie – Przemysłowy przycisk bezpieczeństwa z kluczem i złączem M12
Przycisk R 28 1NO M12(4) 1,5m to idealne rozwiązanie do zastosowań w wymagającym środowisku przemysłowym. Solidność wykonania oraz gwarancja niezawodnej i bezpiecznej eksploatacji sprawiają, że kluczowy przełącznik znajduje szerokie zastosowanie zarówno w nowych, jak i modernizowanych instalacjach sterujących.
