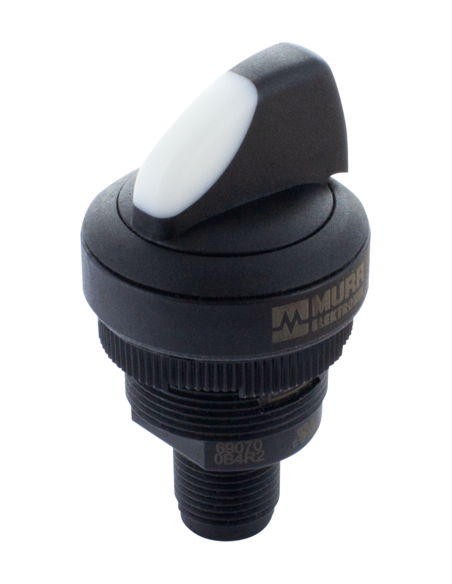

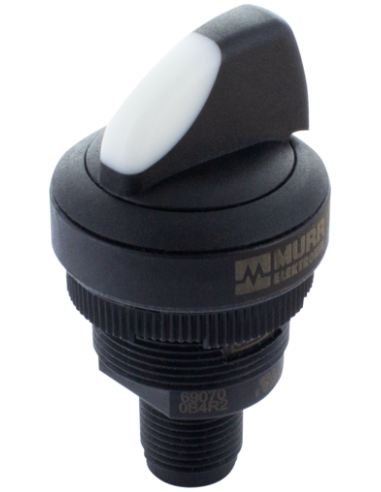

S-Switch 22 2NO 2x40SR M12(4)
Select switch 1x40° spring return
Connection M12 (4-pin)
Dane elektryczne | Zasilanie
| Znamionowe napięcie robocze AC-15 | 35 V |
| Znamionowe napięcie robocze DC-13 | 35 V |
| Znamionowy prąd roboczy | 0,1 A |
Dane elektryczne | Wejście
| Prąd zwarciowy | 1000 A |
Dane elektryczne | Wyjście
| Moc łączeniowa maks. | 0,25 W |
| Napięcie łączeniowe AC min. | 1 V |
| Napięcie łączeniowe AC maks. | 32 V |
| Napięcie łączeniowe AC maks. (UL 60947) | 30 V |
| Napięcie łączeniowe DC min. | 1 V |
| Napięcie łączeniowe DC maks. | 32 V |
| Napięcie łączeniowe DC maks. (UL 60947) | 30 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 100 mA |
Instalowanie | Podłączanie
| Family construction form | M12 |
Instalowanie | Układ pinów
| Kodowanie | A |
| Liczba biegunów | 4 |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 2000 m |
| Stopień ochrony, z przodu (EN IEC 60529) | IP65 |
| Stopień ochrony, z tyłu (EN IEC 60529) | IP65 |
| Stopień zanieczyszczenia | 2 |
| Ochronnik zwarciowy (SCPD) | Bezpiecznik 250 V / 0,1 A / 1,5 kA gG, szybki |
| Znamionowe napięcie izolacji | 250 V |
| Kategoria przepięcia (EN 60950-1) | II |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 200000 Cykle |
| Mechaniczny cykl życia B10 | 250000 Cykle |
| Typ obudowy UL, z przodu | type 4X |
Ochrona urządzenia | Media
| Odporność na mgiełkę solankową (IEC 60068-2-11) | tak |
Dane techniczne | Dane mechaniczne
| Z oświetleniem | nie |
| Funkcja włączania | dotykowo |
| Color | czarny |
| Kolor przesłony | biały |
| Kolor kołnierza | czarny |
| Kolor pierścienia przedniego | czarny |
| Forma kołnierza | okrągłe |
| Rodzaj styku | 2 S |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
| Materiał styk | Gold |

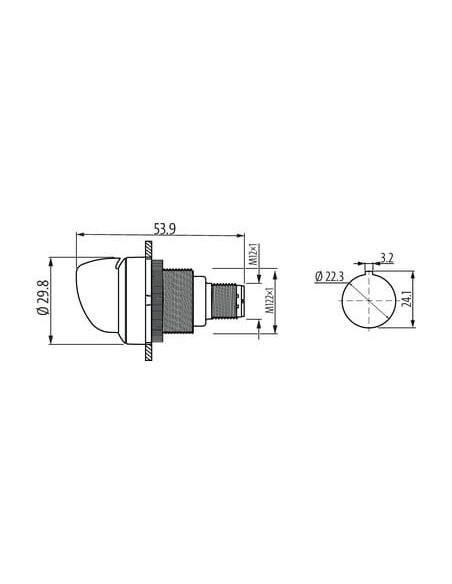

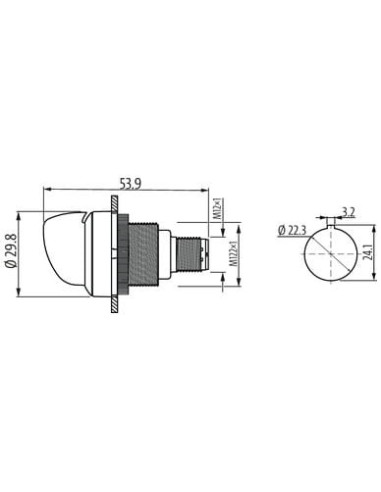

Dane mechaniczne | Dane montażowe
| Typ montażu | Pierścień gwintowany |
| Wysokość montażu | 23,8 mm |
| Mounting depth | 36,4 mm |
| Otwór montażowy | 22,3 mm |
| Wysokość | 29,8 mm |
| Szerokość | 53,9 mm |
| Raster min. | 30 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 90 °C |
| Względna wilgotność powietrza maks. (praca) | 93 % |
Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | NO 1 2 |
| PIN 2 | NO 1 |
| PIN 4 | NO 2 |
Przełącznik 2NO S-Switch 22, kod 69070 – Wytrzymały i wszechstronny selektor przemysłowy
Przełącznik 2NO S-Switch 22 o kodzie produktu 69070 to wysokiej jakości selektor przemysłowy, zaprojektowany z myślą o zastosowaniach w różnorodnych systemach automatyki oraz instalacjach przemysłowych. Wyróżnia się nowoczesną konstrukcją, wysokim poziomem niezawodności oraz odpornością na trudne warunki środowiskowe. Zastosowanie mechanizmu o powrocie sprężynowym oraz czytelna pozycja pracy sprawiają, że urządzenie znajduje szerokie zastosowanie w panelach sterowniczych i systemach kontroli maszyn.
Najważniejsze zalety i cechy konstrukcyjne selektora S-Switch 22 2NO
- Wysoka szczelność – stopień ochrony IP65: Przeznaczony do pracy nawet w miejscach narażonych na wilgoć, pył czy mgłę solankową – potwierdza to odporność zgodna z normą IEC 60068-2-11.
- Uniwersalne połączenie – złącze M12 (4-pin, kodowanie A): Ułatwia błyskawiczne połączenie z systemem bez konieczności lutowania lub zaciskania przewodów.
- Wytrzymałość mechaniczna: Żywotność sięgająca do 250 000 cykli (B10) zapewnia długoterminowe użytkowanie.
- Kompaktowe wymiary: Średnica montażowa 22,3 mm, niewielka wysokość zabudowy oraz głębokość montażowa tylko 36,4 mm pozwalają na instalację w ograniczonej przestrzeni.
- Odporność na warunki atmosferyczne: Szeroki zakres temperatur pracy od -40 °C do 85 °C oraz odporność na wilgotność do 93%.
- Bezpieczeństwo użytkowania: Zgodność z normami EN IEC 60529, UL 60947, kategoria przepięcia II.
- Obudowa z wytrzymałego tworzywa sztucznego oraz pozłacane styki zapewniają doskonałą przewodność i wydłużoną trwałość kontaktów.
Zastosowanie i możliwości wykorzystania przełącznika S-Switch 22 2NO
Przełącznik obrotowy S-Switch 22 znajduje zastosowanie w:
- Panelach sterowniczych i pulpitach operatorskich w zakładach przemysłowych, liniach produkcyjnych oraz szafach automatyki.
- Maszynach przemysłowych jako element sterowania funkcjami, umożliwiający szybkie przełączanie trybów lub uruchamianie sekwencji.
- Systemach bezpieczeństwa, gdzie wymagany jest niezawodny element sygnalizacyjny o długiej żywotności oraz wysokiej odporności na warunki zewnętrzne.
- Obszarach o podwyższonej wilgotności i ekspozycji na środowisko korozyjne, dzięki gwarantowanej odporności na mgłę solankową.
Budowa i funkcjonalność – szczegóły przełącznika kod 69070
S-Switch 22 2NO to selektor dwuobwodowy (2x NO), oferujący funkcję samopowrotu z kątem pracy 40°. Mechanizm sprężynowy umożliwia precyzyjne ustawianie pozycji i gwarantuje szybki powrót do położenia wyjściowego. Przełącznik nie wymaga dodatkowego oświetlenia, a czytelny element sterujący został wykonany w kolorze czarnym z białą przesłoną, co ułatwia rozpoznanie pozycji nawet w słabszym oświetleniu otoczenia.
Solidna konstrukcja oraz łatwy montaż za pomocą pierścienia gwintowanego zapewniają szybką i bezproblemową instalację w panelach i pulpitach. Dzięki uniwersalnej stylistyce oraz wysokim parametrom wytrzymałościowym, produkt sprawdzi się zarówno w nowoczesnych liniach produkcyjnych, jak i przy modernizacji starszych instalacji.
