E-Stop 30 2NC M12(4)
Emergency-Stop
Mounting hole 30,3 mm
Connection M12 (4-pin)
Dane elektryczne | Zasilanie
| Znamionowe napięcie robocze AC-15 | 35 V |
| Znamionowe napięcie robocze DC-13 | 35 V |
Dane elektryczne | Wejście
| Prąd zwarciowy | 1000 A |
Dane elektryczne | Wyjście
| Moc łączeniowa maks. | 0,25 W |
| Napięcie łączeniowe AC min. | 1 V |
| Napięcie łączeniowe AC maks. | 35 V |
| Napięcie łączeniowe AC maks. (UL 60947) | 30 V |
| Napięcie łączeniowe DC min. | 1 V |
| Napięcie łączeniowe DC maks. | 35 V |
| Napięcie łączeniowe DC maks. (UL 60947) | 30 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 100 mA |
Instalowanie | Podłączanie
| Family construction form | M12 |
Instalowanie | Układ pinów
| Kodowanie | A |
| Liczba biegunów | 4 |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 2000 m |
| Stopień ochrony, z przodu (EN IEC 60529) | IP65 |
| Stopień ochrony, z tyłu (EN IEC 60529) | IP65, IP67 |
| Stopień zanieczyszczenia | 2 |
| Ochronnik zwarciowy (SCPD) | Bezpiecznik 250 V / 0,1 A / 1,5 kA gG, szybki |
| Znamionowe napięcie izolacji | 250 V |
| Kategoria przepięcia (EN 60950-1) | II |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 50000 Cykle |
| Mechaniczny cykl życia B10 | 65000 Cykle |
| Mechaniczny cykl życia B10d | 84500 Cykle |
| Typ obudowy UL, z przodu | type 4X |
Ochrona urządzenia | Media
| Odporność na mgiełkę solankową (IEC 60068-2-11) | tak |
Dane techniczne | Dane mechaniczne
| Z oświetleniem | nie |
| Funkcja włączania | kołyskowy |
| Color | czerwony |
| Kolor kołnierza | żółty |
| Forma kołnierza | okrągłe |
| Rodzaj styku | 2 Ö |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
| Materiał styk | Gold |

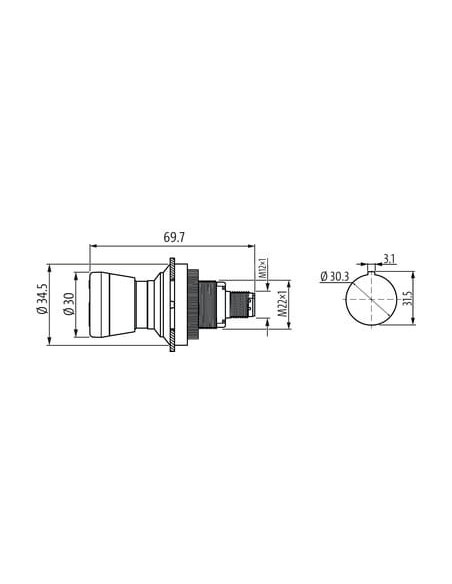

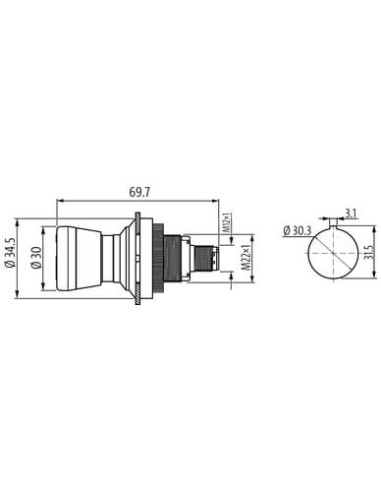

Dane mechaniczne | Dane montażowe
| Typ montażu | Pierścień gwintowany |
| Wysokość montażu | 33,4 mm |
| Mounting depth | 36,4 mm |
| Otwór montażowy | 30,3 mm |
| Wysokość | 30 mm |
| Szerokość | 34,5 mm |
| Głębokość | 69,7 mm |
| Raster min. | 35 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 90 °C |
| Względna wilgotność powietrza maks. (praca) | 93 % |
Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | NC 1 |
| PIN 2 | NC 1 |
| PIN 3 | NC 2 |
| PIN 4 | NC 2 |

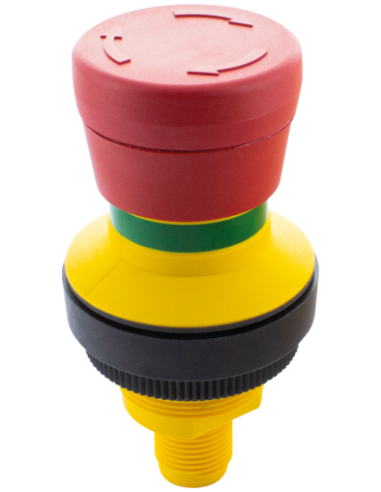

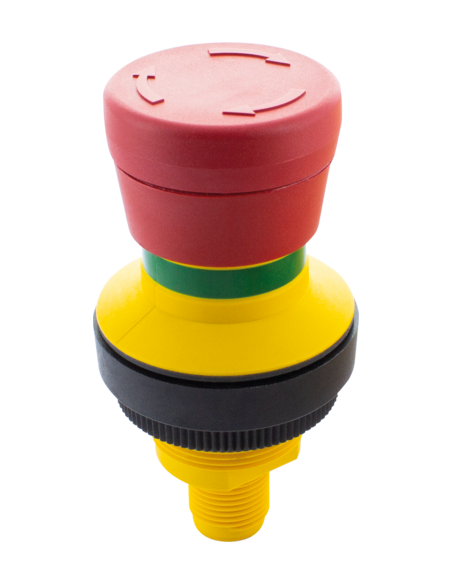

Zatrzymanie Awaryjne 30 2NC M12(4) – Przełącznik bezpieczeństwa do przemysłu
Przycisk zatrzymania awaryjnego o średnicy montażowej 30,3 mm to kluczowy element systemów bezpieczeństwa w środowisku przemysłowym. Produkt charakteryzuje się solidną, ergonomiczną konstrukcją oraz wysokim stopniem ochrony IP65/IP67, co czyni go niezawodnym wyborem nawet w wymagających warunkach pracy.
Najważniejsze cechy zatrzymania awaryjnego M12 2NC
- Średnica otworu montażowego: 30,3 mm – uniwersalna zgodność z typowymi panelami maszyn przemysłowych
- Rodzaj złącza: M12, 4-pin – szybki montaż i łatwa integracja z innymi komponentami automatyki
- 2 styki NC (normalnie zamknięte) – wysoka niezawodność w systemach zabezpieczeń
- Kodowanie A oraz kolorystyka: czerwony przycisk, żółty kołnierz – gwarancja widoczności i zgodność z normami bezpieczeństwa
- Obudowa z tworzywa sztucznego odpornego na uszkodzenia mechaniczne i korozję
- Odporność na mgłę solankową (IEC 60068-2-11) oraz skrajne temperatury pracy od -40°C do +85°C
Typowe zastosowanie przycisku bezpieczeństwa 2NC M12
Zatrzymanie awaryjne wykorzystywane jest w szeroko pojętych instalacjach automatyki przemysłowej, maszynach produkcyjnych, liniach technologicznych oraz wszędzie tam, gdzie wymagane jest szybkie i skuteczne przerwanie pracy urządzenia w sytuacji zagrożenia. Montaż przycisku w łatwo dostępnych miejscach pozwala na błyskawiczną reakcję operatora, co znacząco podnosi poziom bezpieczeństwa w zakładzie pracy.
Zalety przycisku awaryjnego M12 z dwoma stykami NC
- Wysoka trwałość mechaniczna – cykl życia do 84 500 cykli B10d
- Łatwość serwisowania – szybki montaż oraz bezproblemowe podłączanie przewodów dzięki standardowi M12
- Odporność na trudne warunki atmosferyczne i przemysłowe – stopień ochrony IP65/IP67, odporność na wilgoć i mgłę solankową
- Wyraźne oznaczenie kolorystyczne ułatwiające identyfikację elementu bezpieczeństwa dla operatorów maszyn
Możliwości montażu i integracji z systemami automatyki
Przycisk jest przeznaczony do montażu panelowego z użyciem pierścienia gwintowanego, co zapewnia pewne mocowanie oraz wygodny dostęp do przyłącza. Standardowa konstrukcja umożliwia podłączenie do systemów bezpieczeństwa wykorzystujących przekaźniki bezpieczeństwa lub sterowniki PLC w funkcji zatrzymania awaryjnego.
Zatrzymanie awaryjne 30 2NC M12(4) to rozwiązanie dedykowane do profesjonalnych zastosowań w przemyśle. Intuicyjna obsługa, zgodność z normami bezpieczeństwa oraz wysoka odporność na czynniki zewnętrzne czynią ten produkt niezbędnym elementem każdej instalacji przemysłowej, gdzie kluczowe jest zapewnienie ochrony zdrowia pracowników i zabezpieczenie maszyn przed skutkami awarii.
