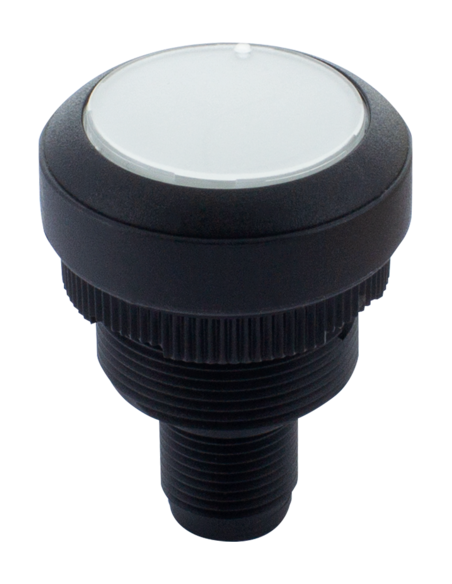

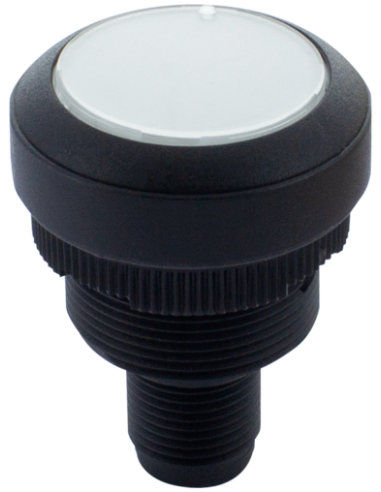

S-Lamp 22 L M12(4)
Lamp
Connection M12 (4-pin)
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 20 V |
| Napięcie robocze DC maks. | 28 V |
| Znamionowy prąd roboczy | 0,01 A |
| Prąd roboczy maks. | 12 mA |
Dane elektryczne | Wejście
| Prąd zwarciowy | 1000 A |
Instalowanie | Podłączanie
| Family construction form | M12 |
Instalowanie | Układ pinów
| Kodowanie | A |
| Liczba biegunów | 4 |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 2000 m |
| Stopień ochrony, z przodu (EN IEC 60529) | IP66, IP67, IP69 |
| Stopień ochrony, z tyłu (EN IEC 60529) | IP66, IP67 |
| Stopień zanieczyszczenia | 2 |
| Ochronnik zwarciowy (SCPD) | Bezpiecznik 250 V / 0,1 A / 1,5 kA gG, szybki |
| Znamionowe napięcie izolacji | 250 V |
| Kategoria przepięcia (EN 60950-1) | II |
Ochrona urządzenia | Mechaniczna
| Typ obudowy UL, z przodu | type 4X |
Ochrona urządzenia | Media
| Odporność na mgiełkę solankową (IEC 60068-2-11) | tak |
Dane techniczne | Dane mechaniczne
| Z oświetleniem | tak |
| Color | czarny |
| Kolor kołnierza | czarny |
| Kolor lampki | biały |
| Forma kołnierza | okrągłe |
| Typ lampki | LED |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |

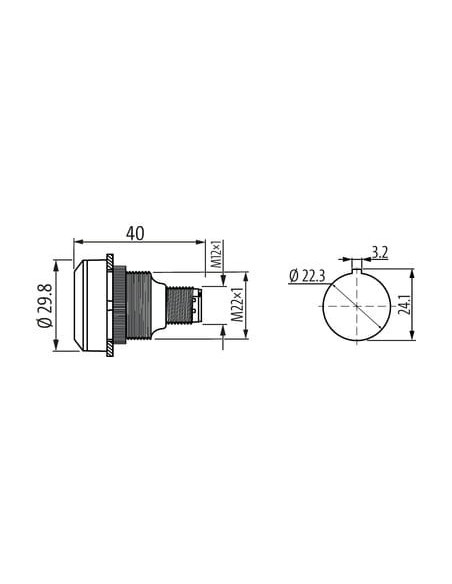

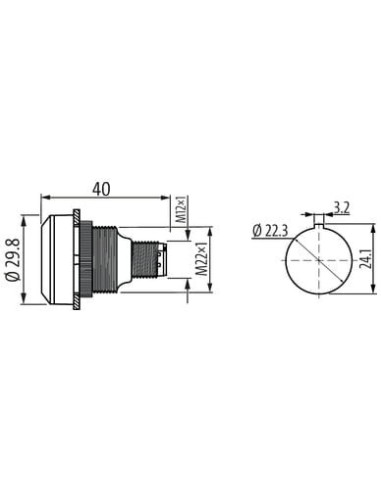

Dane mechaniczne | Dane montażowe
| Typ montażu | Pierścień gwintowany |
| Wysokość montażu | 9,8 mm |
| Mounting depth | 36,4 mm |
| Otwór montażowy | 22,3 mm |
| Wysokość | 29,8 mm |
| Szerokość | 40 mm |
| Raster min. | 30 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 90 °C |
| Względna wilgotność powietrza maks. (praca) | 93 % |
Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 2 | LED (A) |
| PIN 3 | LED (K) |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 2 | LED (A) |
| PIN 3 | LED (K) |
Kontrolka sygnalizacyjna LED S-Lamp 22 L M12(4), 24 V, kod 69065 – Nowoczesne rozwiązanie sygnalizacyjne dla automatyki
Kontrolka sygnalizacyjna S-Lamp o kodzie produktu 69065 to zaawansowane urządzenie LED, które służy do sygnalizacji stanów pracy w systemach automatyki przemysłowej. Dzięki zwartej, wytrzymałej konstrukcji oraz wysokiemu stopniowi ochrony doskonale sprawdzi się zarówno w trudnych warunkach środowiskowych, jak i w codziennych zastosowaniach przemysłowych.
Najważniejsze zalety i cechy kontrolki sygnalizacyjnej S-Lamp 69065
- Zaawansowana technologia LED – biała dioda LED zapewnia doskonałą widoczność oraz niski pobór prądu.
- Szeroki zakres napięcia roboczego – urządzenie działa stabilnie w zakresie od 20 do 28 V DC, typowo 24 V DC.
- Wysoki poziom ochrony IP66, IP67, IP69 – obudowa odporna na pył oraz wilgoć, co pozwala na montaż w środowisku o zwiększonym zapyleniu oraz wysokiej wilgotności.
- Wytrzymałość mechaniczna – wykonanie z wysokiej jakości tworzywa sztucznego oraz konstrukcja z gwintowanym pierścieniem mocującym umożliwiają bezpieczny i wytrzymały montaż panelowy.
- Odporność na korozję – potwierdzona odporność na mgłę solankową zgodnie z normą IEC 60068-2-11, co zapewnia długą żywotność nawet w agresywnych środowiskach.
- Kompatybilność z popularnymi złączami M12 – podłączenie przez 4-pinowe złącze M12 z kodowaniem A umożliwia łatwą integrację z systemami sterowania.
Możliwości zastosowania kontrolki sygnalizacyjnej S-Lamp
Kontrolka sygnalizacyjna S-Lamp 69065 jest idealnym rozwiązaniem do sygnalizacji stanów pracy maszyn, linii produkcyjnych, szaf sterowniczych, rozdzielnic oraz urządzeń automatyki. Wysoki stopień ochrony umożliwia jej stosowanie zarówno w środowiskach przemysłowych, jak i w aplikacjach zewnętrznych, na stanowiskach operatorów maszyn czy w systemach transportowych.
Funkcjonalność i niezawodność sygnalizatorów panelowych typu S-Lamp
Konstrukcja o kompaktowych wymiarach (średnica około 30 mm, głębokość montażowa 36,4 mm, otwór montażowy 22,3 mm) umożliwia łatwą zabudowę w płytach drzwiowych i panelach operatorskich. Biały kolor podświetlenia LED jest jednoznaczny i dobrze widoczny, co pozwala na szybkie rozpoznanie stanu pracy nawet z dużej odległości.
Zabezpieczenia elektryczne obecne w konstrukcji obejmują bezpiecznik oraz wysoką izolację elektryczną, a specjalnie zaprojektowany układ pinów gwarantuje bezpieczne i bezbłędne podłączenie.
Szeroki zakres temperatur roboczych (od -25°C do 70°C) pozwala na stosowanie nawet w trudnych warunkach klimatycznych.
- Sygnalizacja pracy i stanów awaryjnych urządzeń
- Zastosowanie w szafach automatyki i rozdzielnicach elektrycznych
- Wizualizacja stanów procesów technologicznych
- Montaż na stanowiskach operatorów maszyn i linii produkcyjnych
- Sygnalizacja w środowiskach narażonych na wibracje, pył i wilgoć
Sygnalizator LED S-Lamp 22 L M12(4), kod 69065 – idealny wybór w automatyce przemysłowej
Dzięki solidnej konstrukcji, łatwemu montażowi i elastycznemu zastosowaniu, kontrolka sygnalizacyjna S-Lamp 69065 znajdzie zastosowanie wszędzie tam, gdzie wymagana jest niezawodna informacja wizualna o stanie urządzeń lub procesów. Intuicyjna instalacja oraz bezawaryjna eksploatacja sprawiają, że jest to rozwiązanie preferowane przez integratorów oraz użytkowników urządzeń przemysłowych.
