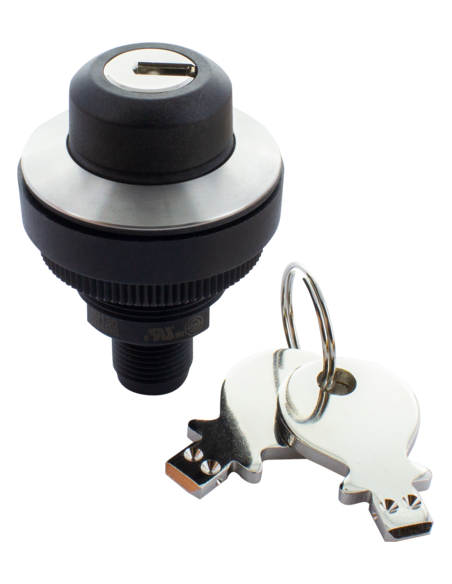

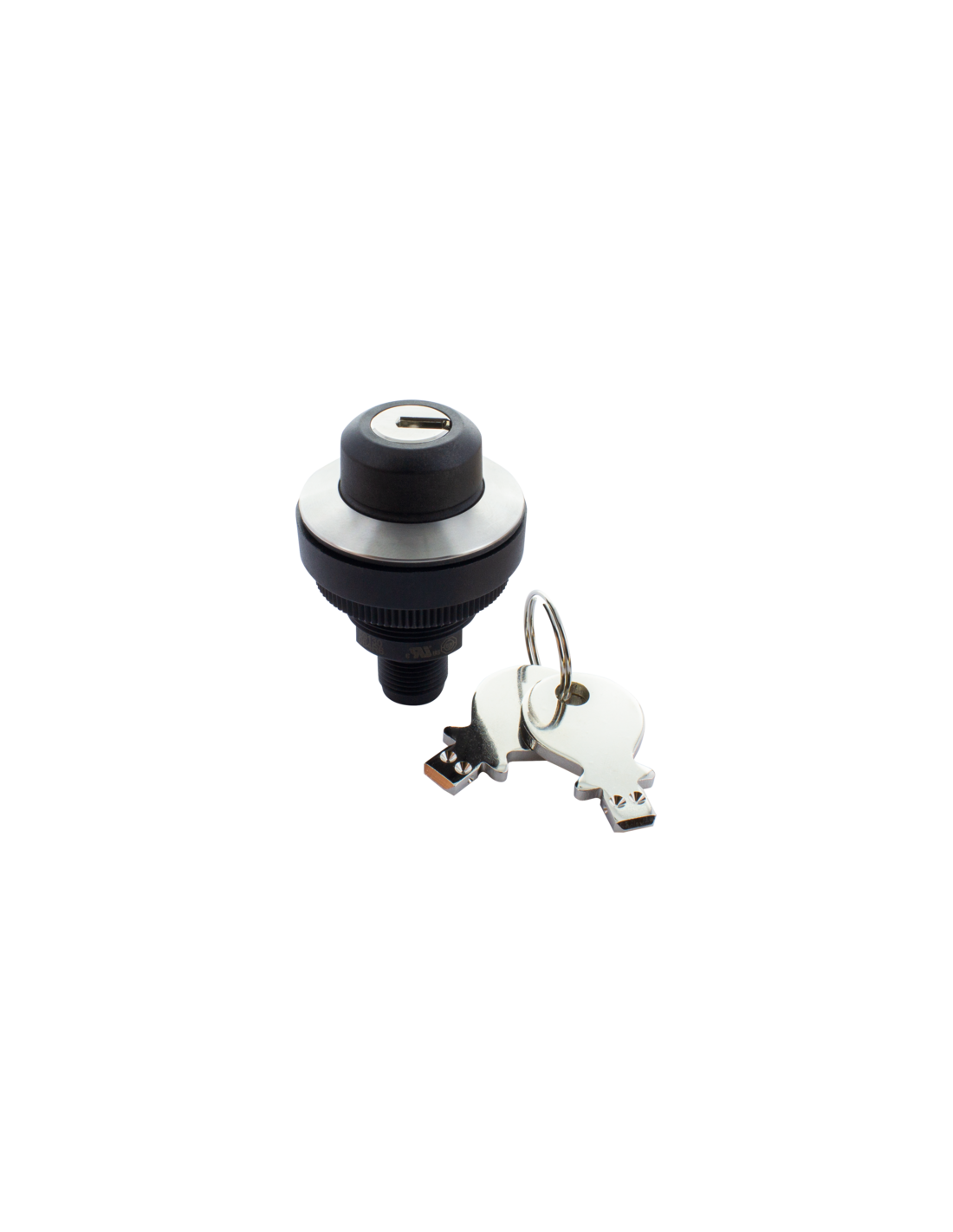

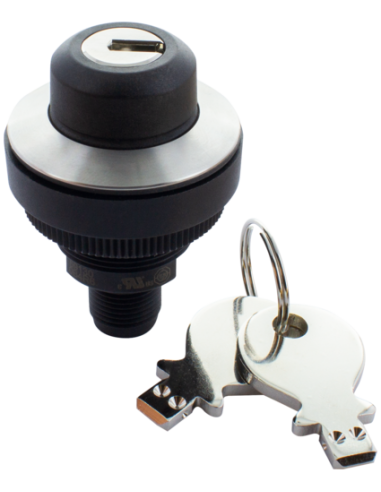

K-Switch 30 S 2NO 1x90LO M12(4)
Keylock switch 1x90° locked
Frontring stainless steel
Mounting hole 30,3 mm
Connection M12 (4-pin)
Dane elektryczne | Zasilanie
| Znamionowe napięcie robocze AC-15 | 35 V |
| Znamionowe napięcie robocze DC-13 | 35 V |
| Znamionowy prąd roboczy | 0,1 A |
Dane elektryczne | Wejście
| Prąd zwarciowy | 1000 A |
Dane elektryczne | Wyjście
| Moc łączeniowa maks. | 0,25 W |
| Napięcie łączeniowe AC min. | 1 V |
| Napięcie łączeniowe AC maks. | 32 V |
| Napięcie łączeniowe AC maks. (UL 60947) | 30 V |
| Napięcie łączeniowe DC min. | 1 V |
| Napięcie łączeniowe DC maks. | 32 V |
| Napięcie łączeniowe DC maks. (UL 60947) | 30 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 100 mA |
Instalowanie | Podłączanie
| Family construction form | M12 |
Instalowanie | Układ pinów
| Kodowanie | A |
| Liczba biegunów | 4 |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 2000 m |
| Stopień ochrony, z przodu (EN IEC 60529) | IP65 |
| Stopień ochrony, z tyłu (EN IEC 60529) | IP65 |
| Stopień zanieczyszczenia | 2 |
| Ochronnik zwarciowy (SCPD) | Bezpiecznik 250 V / 0,1 A / 1,5 kA gG, szybki |
| Znamionowe napięcie izolacji | 250 V |
| Kategoria przepięcia (EN 60950-1) | II |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 50000 Cykle |
| Mechaniczny cykl życia B10 | 62627 Cykle |
| Typ obudowy UL, z przodu | type 4X |
Ochrona urządzenia | Media
| Odporność na mgiełkę solankową (IEC 60068-2-11) | tak |
Dane techniczne | Dane mechaniczne
| Z oświetleniem | nie |
| Funkcja włączania | kołyskowy |
| Siła włączania maks. | 1,3 N |
| Color | czarny |
| Kolor kołnierza | czarny |
| Kolor pierścienia przedniego | Stal szlachetna |
| Forma kołnierza | okrągłe |
| Rodzaj styku | 2 S |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
| Materiał styk | Gold |

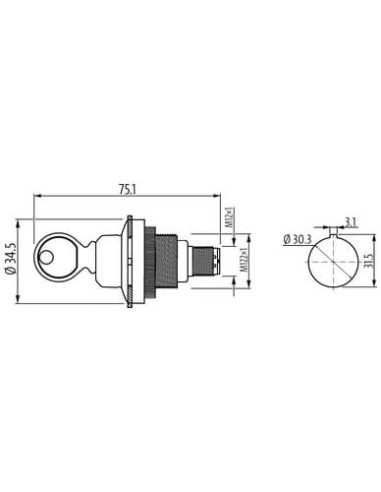

Dane mechaniczne | Dane montażowe
| Typ montażu | Pierścień gwintowany |
| Wysokość montażu | 38,8 mm |
| Mounting depth | 36,4 mm |
| Otwór montażowy | 30,3 mm |
| Wysokość | 34,5 mm |
| Szerokość | 75,1 mm |
| Raster min. | 35 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 90 °C |
| Względna wilgotność powietrza maks. (praca) | 93 % |
Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | NO 1 2 |
| PIN 2 | NO 1 |
| PIN 4 | NO 2 |
K-Switch 30 S 2NO 1x90LO M12(4) – Przemysłowy przełącznik kluczykowy 69131
K-Switch 30 S 2NO 1x90LO M12(4) to wysokiej jakości przełącznik kluczykowy, który przeznaczony jest do zastosowań przemysłowych, gdzie niezbędna jest kontrola dostępu oraz zabezpieczenie urządzeń lub linii technologicznych przed nieautoryzowaną obsługą. Wytrzymała konstrukcja oraz wysoka odporność na czynniki środowiskowe sprawiają, że produkt doskonale sprawdza się w wymagających warunkach przemysłowych.
Przełącznik kluczykowy przemysłowy – zalety i zastosowanie
Przełącznik kluczykowy K-Switch 30 S 69131 jest wyposażony w dwa styki NO (2NO), blokadę pozycji (1x90° locked) oraz solidną, wykonaną ze stali nierdzewnej przednią część obudowy. Ergonomiczny kształt, łatwość obsługi oraz prosty montaż z wykorzystaniem otworu o średnicy 30,3 mm pozwalają na szybką i bezproblemową instalację w różnych panelach sterowniczych.
- Idealny do systemów bezpieczeństwa – skutecznie ogranicza dostęp do maszyn wyłącznie dla uprawnionych operatorów.
- Stosowany w szafach sterowniczych, stanowiskach pracy, panelach operatorskich oraz automatyce przemysłowej.
- Wielostopniowa kontrola dostępu, zabezpieczenie przed przypadkowym uruchomieniem lub wyłączeniem maszyn.
Wytrzymała konstrukcja i odporność na warunki środowiskowe
Urządzenie oferuje stopień ochrony IP65 zarówno z przodu, jak i z tyłu, co gwarantuje szczelność oraz odporność na kurz, pył i wodę. Maksymalna odporność na mgłę solankową (test IEC 60068-2-11) czyni produkt doskonałym wyborem dla trudnych środowisk i aplikacji zewnętrznych.
- Obudowa z tworzywa sztucznego oraz nierdzewny pierścień frontowy zapewniają trwałość i odporność na korozję.
- Zakres temperatur pracy od -40°C do +85°C umożliwia wykorzystanie w szerokim spektrum aplikacji.
- Wytrzymałość mechaniczna sięgająca 50 000 cykli gwarantuje długą żywotność urządzenia.
Wygodne podłączenie i uniwersalność montażu
Złącze M12 (4-pinowe, kodowanie A) to szybki i niezawodny sposób podłączenia przełącznika w każdych warunkach. Dzięki standardowemu wymiarowi otworu montażowego o średnicy 30,3 mm urządzenie może być instalowane w panelach przemysłowych o różnych grubościach – także tam, gdzie brakuje miejsca na bardziej rozbudowane systemy zabezpieczeń.
- Wyraźnie oznaczony układ pinów ułatwia prawidłowe podłączenie.
- Zastosowanie 4-pinowego gniazda pozwala na integrację z wieloma systemami automatyki.
- Brak podświetlenia pozwala na wykorzystanie w aplikacjach, gdzie nie jest wymagana sygnalizacja optyczna.
Typowe miejsca montażu i zastosowania przełącznika kluczykowego K-Switch 30 S
Przełącznik znajduje szerokie zastosowanie w branży przemysłowej, szczególnie tam, gdzie wymagane jest kontrolowanie dostępu i zarządzanie uprawnieniami operatorów. Najczęściej wykorzystywany jest w:
- Systemach bezpieczeństwa maszyn i linii produkcyjnych.
- Szafach i pulpitach sterowniczych.
- Systemach automatyki budynkowej i przemysłowej.
- Stanowiskach obsługi i serwisu.
- Stacjach roboczych robotów i automatycznych linii montażowych.
K-Switch 30 S 2NO 1x90LO M12(4) 69131 to niezawodne rozwiązanie dla profesjonalnych zastosowań przemysłowych, gwarantujące bezpieczeństwo, niezawodność oraz łatwość integracji z istniejącymi systemami automatyki.
