Dostępny
2 przycisk (styk zwierny)
Oświetlenie RGB (dowolny wybór kolorów z trybem migania i ściemniania)
Przyłącze M12 (4-biegunowe, kodowanie A)
Obudowa IP65
Ogólne informacje o produkcie
| Dual-Use | nie |
| Do stosowania na zewnątrz | nie |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 19,2 V |
| Napięcie robocze DC maks. | 28,8 V |
| Prąd roboczy maks. | 100 mA |
Dane techniczne | Komunikacja przemysłowa
| Możliwość aktualizacji | tak |
Komunikacja przemysłowa | IO-Link
| IO-Link Revision ID | V1.1.2 |
| IO-Link transmission rate | COM2 (38.4 kbit/s) |
| Czas cyklu IO-Link min. | 5 ms |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 2000 m |
| Stopień ochrony, z przodu (EN IEC 60529) | IP65 |
| Stopień ochrony, z tyłu (EN IEC 60529) | IP65 |
| Klasa ochrony (EN IEC 61140) | III |
| Stopień zanieczyszczenia | 2 |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 1000000 Cykle |
| Odporność na wstrząsy (EN IEC 60068-2-27) | 50 g, 11 ms |
| Odporność na wibracje (EN IEC 60068-2-6) | 0,35 mm (10 ... 60 Hz), 5 g (60 ... 500 Hz) |
Dane techniczne | Dane mechaniczne
| Liczba styków (jako styk zwierny) | 2 |
| Liczba przycisków | 2 |
| Z oświetleniem | tak |
| Włącznik pozycja 1 | Przycisk świecący |
| Włącznik pozycja 2 | Przycisk świecący |
| Funkcja włączania | dotykowo |
| Color | jasnoszary |
| Kolor przesłony | bezbarwne |
| Kolor pierścienia przedniego | srebrny metaliczny |
| Kolor lampki | RGB |
| Forma kołnierza | okrągłe |
| Typ lampki | LED |

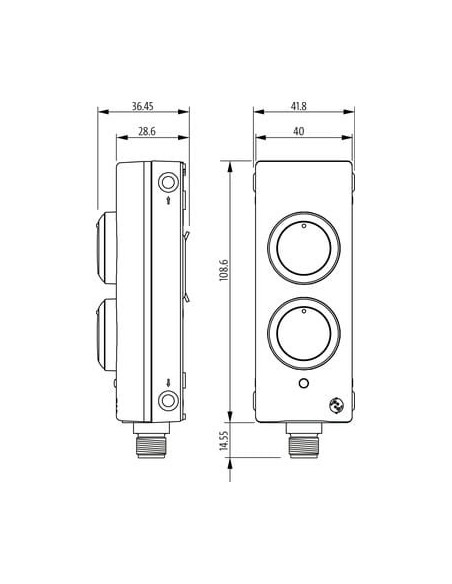

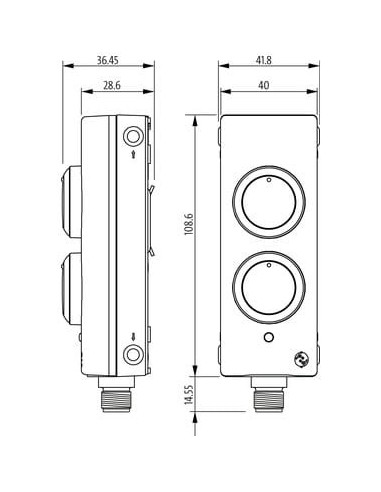

Dane mechaniczne | Dane montażowe
| Masa netto | 121 g |
| Typ montażu | Zacisk montażowy |
| Wysokość | 35,6 mm |
| Szerokość | 40 mm |
| Długość | 132,2 mm |
Właściwości otoczenia | Kompatybilność elektromagnetyczna
| Interference emission | IEC 61000-6-3 |
| Immunity to interference | IEC 61000-6-2 |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
| Względna wilgotność powietrza min. (praca) | 25 % |
| Względna wilgotność powietrza maks. (praca) | 75 % |
Environmental product conformity
| REACH | (EC) No 1907/2006 |
| RoHS | 2011/65/EU & 2015/863 - Exception 7(a)&7(c)I |
| China RoHS II | SJ/T 11364-2014 - EPUP-20 |
| California Proposition 65 | Ni CAS No.7440-02-0 |
| WEEE | 2012/19/EU | Category 5 |
| CE | 2011/65/EU, 2014/30/EU |
| UKCA | Electromagnetic Compatibility Regulations 2016, The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 |
Dopuszczenia
| UR | E172109 |
| URc | E172109 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | port |
Typ przyłącza 1
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (US) (L +) |
| PIN 2 | n.c. |
| PIN 3 | 0 V (US) (L -) |
| PIN 4 | C / Q / IO-Link |

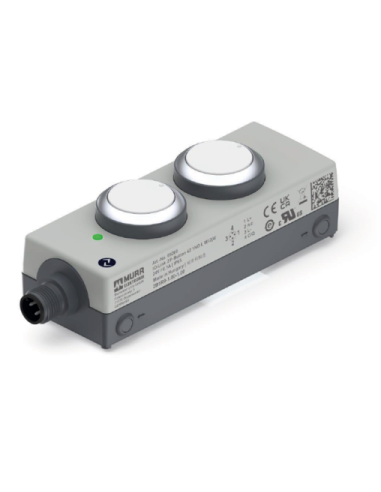

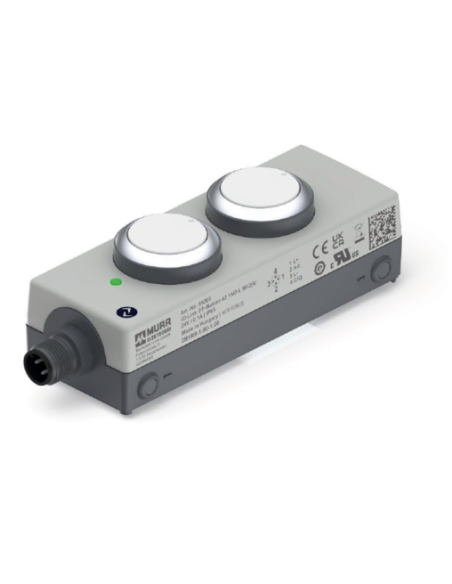

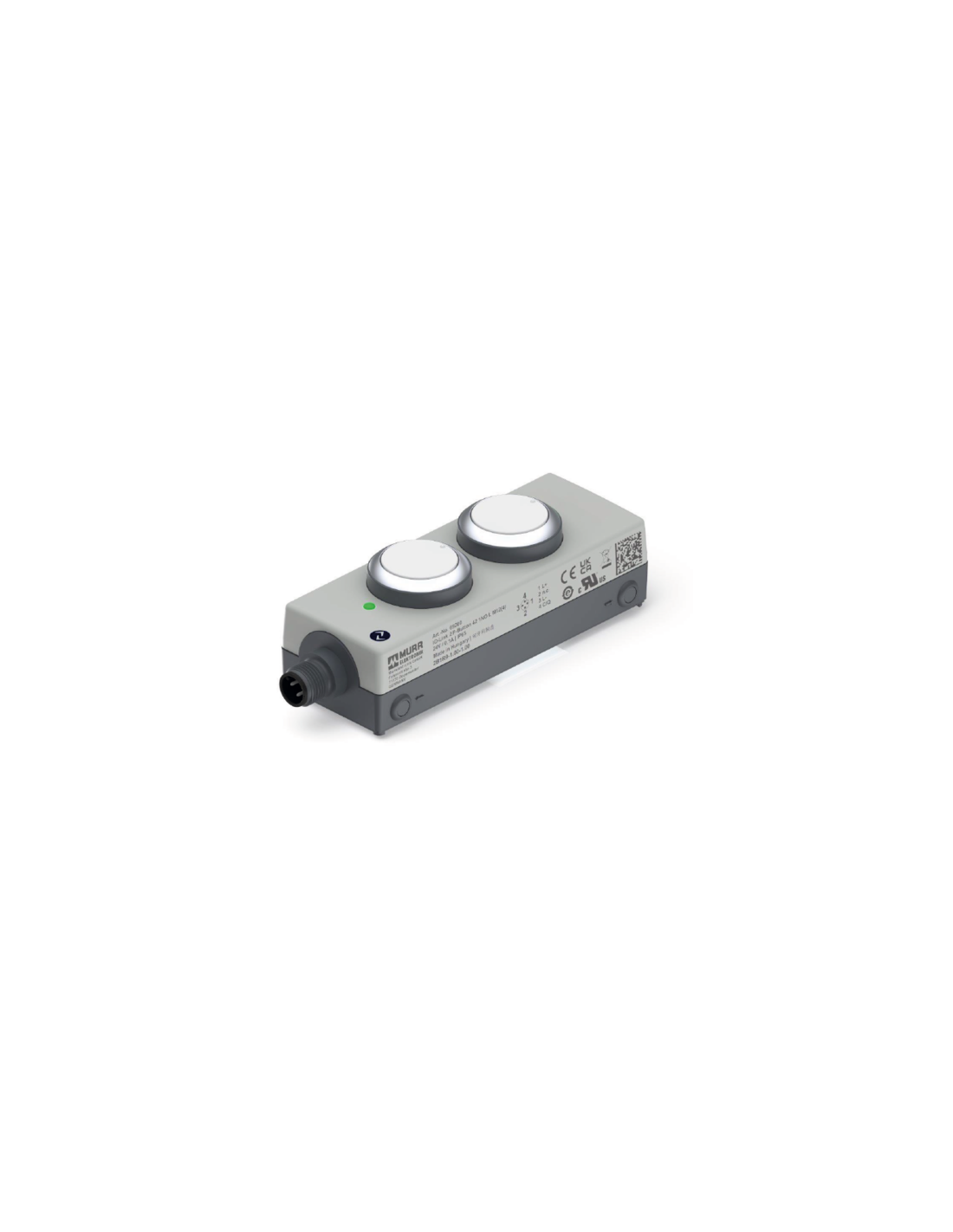

Przycisk IO-Link 2 P 42 2NO L M12(4) 69202 – Nowoczesne sterowanie w automatyce przemysłowej
Przycisk IO-Link 2 P 42 2NO L M12(4) o kodzie produktu 69202 to zaawansowany element sterujący, zaprojektowany z myślą o wymaganiach nowoczesnych systemów automatyki przemysłowej. Urządzenie łączy w sobie funkcje detekcji i sygnalizacji, umożliwiając efektywne zarządzanie procesami produkcyjnymi. Przycisk wyposażony jest w technologię IO-Link, co umożliwia szybkie i precyzyjne przesyłanie danych do nadrzędnych systemów sterowania.
Budowa przycisku IO-Link 2 – trwałość i ergonomia
Przycisk posiada dwa niezależne przyciski typu styk zwierny (2NO), które zapewniają wygodną obsługę nawet w wymagających warunkach przemysłowych. Dzięki podświetleniu LED RGB możliwy jest dowolny wybór barwy światła, funkcja migania oraz ściemniania, co znacząco zwiększa czytelność sygnalizacji. Obudowa spełnia normę IP65, gwarantując odporność na kurz i wilgoć oraz bezawaryjne działanie w szerokim zakresie temperatur roboczych od -30 do 60°C.
Złącze M12 (4-pin, A-kodowanie) – szybka i bezpieczna instalacja

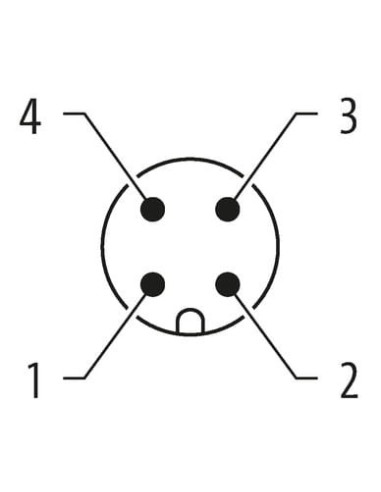

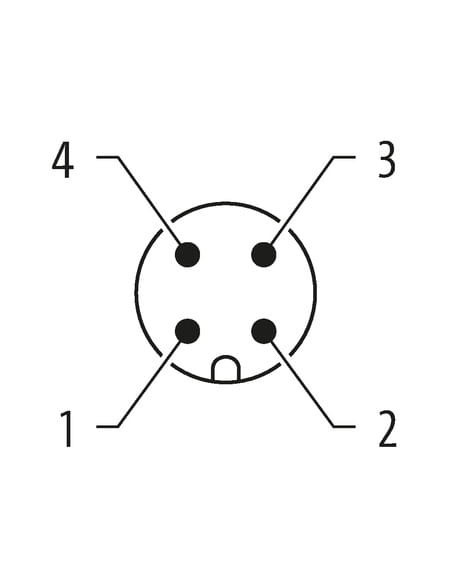

Przycisk wyposażony jest w standardowe złącze M12 (4-biegunowe, kodowanie A), co umożliwia łatwą integrację z innymi elementami automatyki oraz zapewnia bezpieczne i pewne połączenie elektryczne. Oznaczenie pinów:
- Pin 1: 24 V DC (zasilanie)
- Pin 2: nie podłączony (n.c.)
- Pin 3: 0 V DC (masa)
- Pin 4: IO-Link (C/Q)
Zastosowania przemysłowe – uniwersalność i szerokie możliwości wykorzystania
Przycisk IO-Link 2 P 42 2NO L M12(4) 69202 znajduje zastosowanie w automatyzacji linii produkcyjnych, maszyn przemysłowych, panelach operatorskich oraz innych aplikacjach, gdzie kluczowa jest prostota obsługi i czytelna sygnalizacja stanów. Doskonale nadaje się do środowisk, w których wymagana jest odporność na trudne warunki zewnętrzne oraz intensywną eksploatację (żywotność do 1 000 000 cykli).
- Panele operatorskie – czytelna sygnalizacja i intuicyjna obsługa przycisków
- Stacje zrobotyzowane – integracja z systemami bezpieczeństwa dzięki IO-Link
- Linie produkcyjne – łatwość rozbudowy lub modernizacji istniejących instalacji
- Maszyny przemysłowe – odporność na wstrząsy i wibracje oraz wysoka szczelność
Zaawansowane możliwości diagnostyczne i parametryzacja przez IO-Link
Technologia IO-Link umożliwia bieżącą diagnostykę oraz szybkie wykrywanie awarii, a także zdalną zmianę parametrów pracy urządzenia, co przekłada się na krótsze przestoje serwisowe i wyższą efektywność produkcyjną. Aktualizacja oprogramowania oraz integracja z systemami Industry 4.0 pozwala na wdrażanie nowoczesnych rozwiązań automatyki i sterowania.
Certyfikaty, normy i zgodność środowiskowa
Produkt spełnia najważniejsze normy międzynarodowe, w tym CE, UKCA, RoHS, REACH oraz normy dotyczące kompatybilności elektromagnetycznej. Dzięki temu przycisk IO-Link 2 P 42 2NO L M12(4) 69202 może być stosowany nie tylko w Europie, ale również na rynkach globalnych.
Przycisk IO-Link 2 P 42 2NO L M12(4) 69202 to pewność niezawodnej pracy, bezpieczeństwa oraz elastyczności w każdym systemie automatyki przemysłowej.
