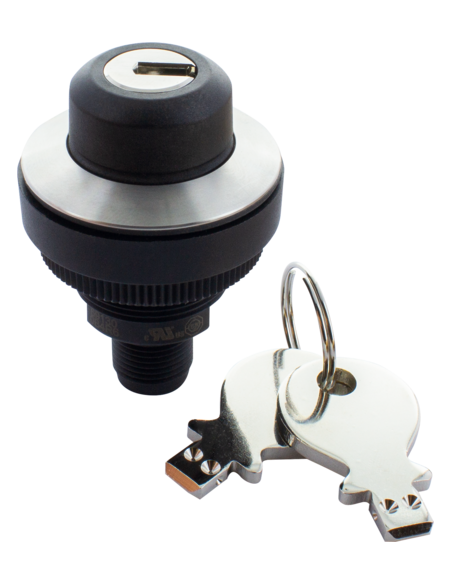

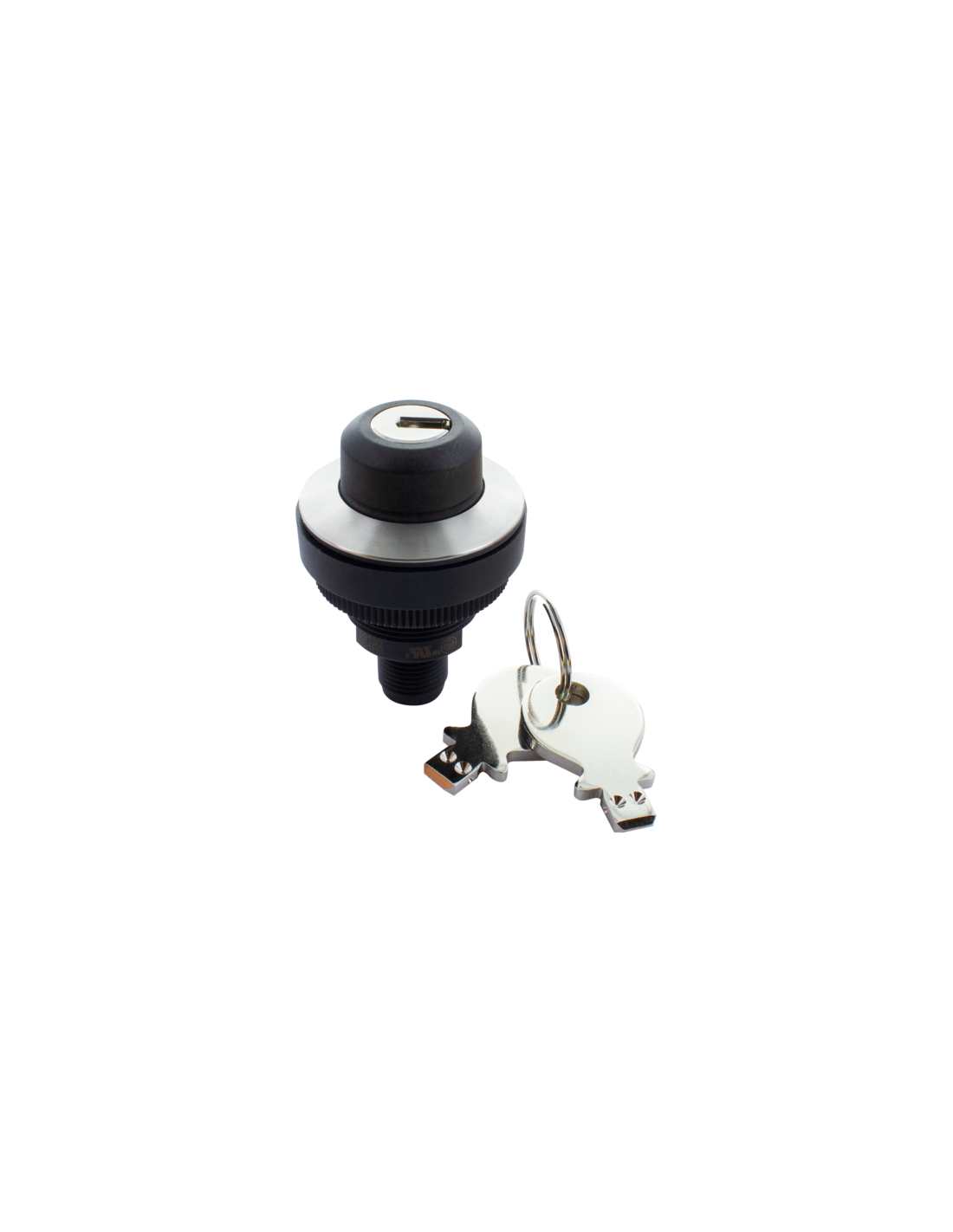

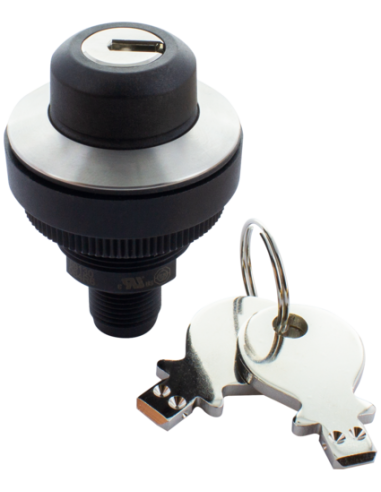

K-Switch 30 S 2NO 1x40SR M12(4)
Schlüsselschalter 1x40° tastend
Frontring stainless steel
Mounting hole 30,3 mm
Connection M12 (4-pin)
Dane elektryczne | Zasilanie
| Znamionowe napięcie robocze AC-15 | 35 V |
| Znamionowe napięcie robocze DC-13 | 35 V |
| Znamionowy prąd roboczy | 0,1 A |
Dane elektryczne | Wejście
| Prąd zwarciowy | 1000 A |
Dane elektryczne | Wyjście
| Moc łączeniowa maks. | 0,25 W |
| Napięcie łączeniowe AC min. | 1 V |
| Napięcie łączeniowe AC maks. | 32 V |
| Napięcie łączeniowe AC maks. (UL 60947) | 30 V |
| Napięcie łączeniowe DC min. | 1 V |
| Napięcie łączeniowe DC maks. | 32 V |
| Napięcie łączeniowe DC maks. (UL 60947) | 30 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 100 mA |
Instalowanie | Podłączanie
| Family construction form | M12 |
Instalowanie | Układ pinów
| Kodowanie | A |
| Liczba biegunów | 4 |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 2000 m |
| Stopień ochrony, z przodu (EN IEC 60529) | IP65 |
| Stopień ochrony, z tyłu (EN IEC 60529) | IP65 |
| Stopień zanieczyszczenia | 2 |
| Ochronnik zwarciowy (SCPD) | Bezpiecznik 250 V / 0,1 A / 1,5 kA gG, szybki |
| Znamionowe napięcie izolacji | 250 V |
| Kategoria przepięcia (EN 60950-1) | II |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 300000 Cykle |
| Mechaniczny cykl życia B10 | 429962 Cykle |
| Typ obudowy UL, z przodu | type 4X |
Ochrona urządzenia | Media
| Odporność na mgiełkę solankową (IEC 60068-2-11) | tak |
Dane techniczne | Dane mechaniczne
| Z oświetleniem | nie |
| Funkcja włączania | dotykowo |
| Siła włączania maks. | 1,3 N |
| Color | czarny |
| Kolor kołnierza | czarny |
| Kolor pierścienia przedniego | Stal szlachetna |
| Forma kołnierza | okrągłe |
| Rodzaj styku | 2 S |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
| Materiał styk | Gold |

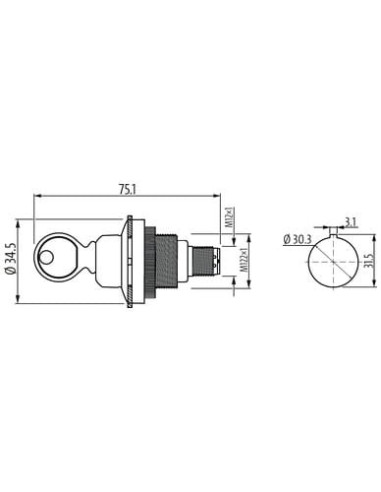

Dane mechaniczne | Dane montażowe
| Typ montażu | Pierścień gwintowany |
| Wysokość montażu | 38,8 mm |
| Mounting depth | 36,4 mm |
| Otwór montażowy | 30,3 mm |
| Wysokość | 34,5 mm |
| Szerokość | 75,1 mm |
| Raster min. | 35 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 90 °C |
| Względna wilgotność powietrza maks. (praca) | 93 % |
Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | NO 1 2 |
| PIN 2 | NO 1 |
| PIN 4 | NO 2 |
K-Switch 30 S 2NO 1x40SR M12(4) – Przemysłowy przełącznik kluczykowy do zaawansowanych zastosowań
K-Switch 30 S 2NO 1x40SR M12(4) to wytrzymały i precyzyjny przełącznik kluczykowy przeznaczony do zastosowań przemysłowych oraz automatyki. Dzięki wysokiej jakości wykonania z tworzywa sztucznego oraz zastosowaniu stalowego pierścienia frontowego zapewnia długotrwałą i bezpieczną pracę nawet w trudnych warunkach środowiskowych. Przełącznik posiada konstrukcję odporną na działanie czynników zewnętrznych, takich jak kurz, wilgoć oraz mgiełka solankowa, co czyni go idealnym rozwiązaniem do pracy w wymagających środowiskach produkcyjnych.
Typowe zastosowania i możliwości wykorzystania przełącznika kluczykowego
Przełącznik kluczykowy K-Switch 30 S znajduje zastosowanie w szerokim spektrum branż przemysłowych, gdzie niezbędna jest kontrola dostępu oraz zapewnienie bezpieczeństwa obsługi maszyn i urządzeń. Najczęstsze zastosowania obejmują:
- Panele sterownicze i pulpitowe
- Systemy zabezpieczeń maszyn przemysłowych
- Kontrola dostępu do specjalnych stref
- Układy wyłączania awaryjnego
- Automatyka przemysłowa
- Maszyny produkcyjne i procesowe
Umożliwia on selektywne uruchamianie lub blokowanie pracy, co ogranicza ryzyko nieuprawnionego dostępu, a także chroni operatorów i maszyny przed przypadkowymi uruchomieniami.
Najważniejsze cechy wyróżniające K-Switch 30 S 2NO 1x40SR M12(4)
- Odporność na czynniki zewnętrzne – wysoki stopień ochrony IP65 z przodu i z tyłu urządzenia zapewnia niezawodność pracy nawet w trudnych warunkach otoczenia.
- Solidna konstrukcja – wykonanie z wytrzymałych materiałów, takich jak tworzywo sztuczne oraz stal nierdzewna, gwarantuje długą żywotność produktu.
- Precyzyjny mechanizm kluczykowy – możliwość wyboru trybu pracy (tastend – impulsowy) z kątem przełączania 40°, co pozwala na zastosowanie tam, gdzie wymagana jest szybka reakcja i łatwa obsługa.
- Kompaktowe wymiary – umożliwiają prosty i szybki montaż w otworze o średnicy 30,3 mm i na głębokości instalacyjnej 36,4 mm, co ułatwia integrację w istniejących panelach lub nowych projektach.
- Bezpieczne i wytrzymałe styki – złocone styki zapewniają wysoką niezawodność oraz odporność na śniedzenie, co gwarantuje długi czas eksploatacji bez konieczności serwisowania.
- Łatwe podłączenie dzięki złączu M12 (4-pin) – szybka i pewna instalacja w systemach automatyki.
- Trwałość mechaniczna – żywotność do 300 000 cykli umożliwia użytkowanie przełącznika przez długi czas bez obaw o awarie.
Bezpieczeństwo i ochrona w przemysłowych systemach sterowania
K-Switch 30 S 2NO 1x40SR został zaprojektowany z myślą o pracy w systemach, w których kluczową rolę odgrywa zabezpieczenie przed nieautoryzowanym dostępem do maszyn i urządzeń. Obecność podwójnych styków NO (2NO) zapewnia elastyczność w projektowaniu układów sterowania i bezpieczeństwa. To rozwiązanie spełnia wymogi wielu norm bezpieczeństwa oraz odporności na agresywne środowisko, co czyni go niezawodnym wyborem do aplikacji przemysłowych.
Podsumowanie – profesjonalny przełącznik kluczykowy do automatyki
K-Switch 30 S 2NO 1x40SR M12(4) to uniwersalny i niezawodny element wyposażenia systemów sterowania, zabezpieczający dostęp oraz wspierający bezpieczną pracę instalacji przemysłowych. Dzięki wysokiej odporności na warunki zewnętrzne, długiej żywotności oraz intuicyjnej obsłudze, przełącznik ten sprawdzi się zarówno w nowych, jak i modernizowanych aplikacjach automatyki.
