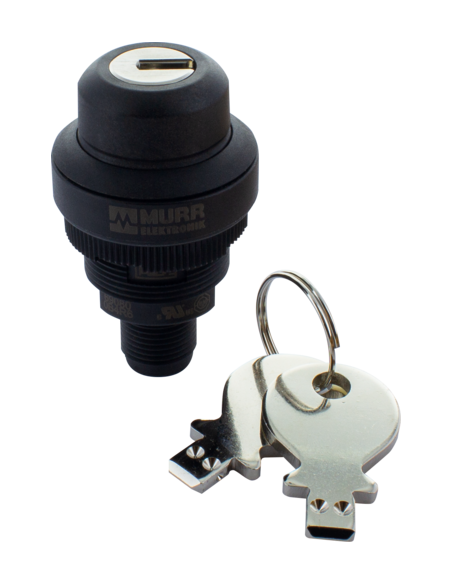

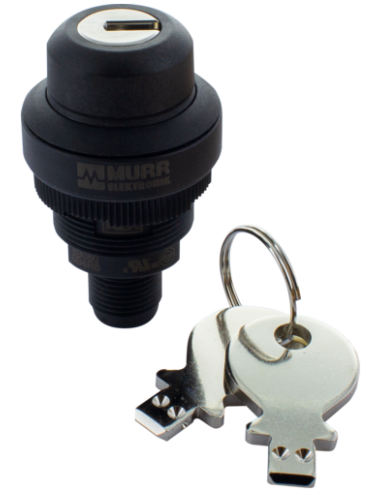

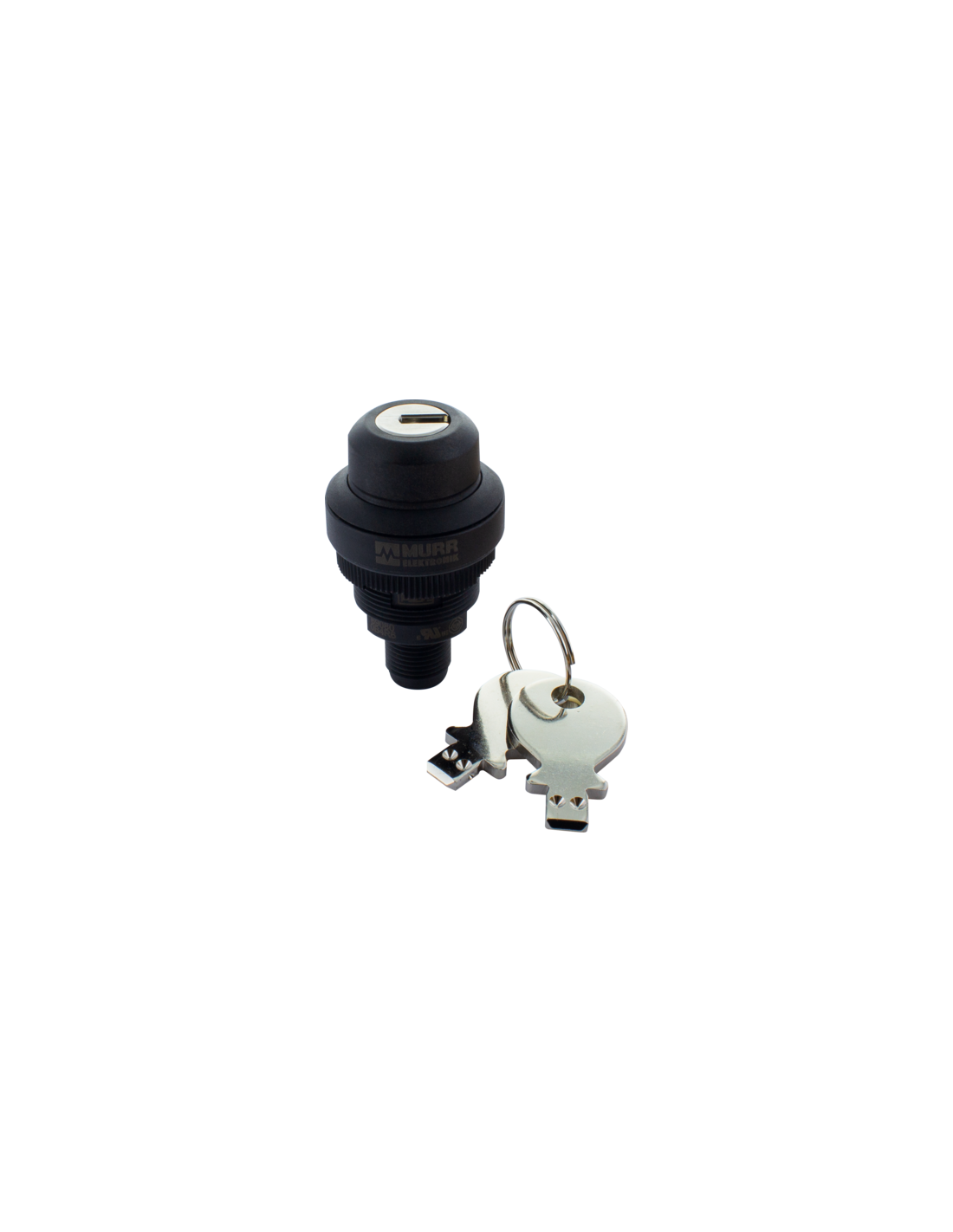

K-Switch 22 2NO 1x90LO M12(4)
Keylock switch 1x90° locked
Connection M12 (4-pin)
Dane elektryczne | Zasilanie
| Znamionowe napięcie robocze AC-15 | 35 V |
| Znamionowe napięcie robocze DC-13 | 35 V |
| Znamionowy prąd roboczy | 0,1 A |
Dane elektryczne | Wejście
| Prąd zwarciowy | 1000 A |
Dane elektryczne | Wyjście
| Moc łączeniowa maks. | 0,25 W |
| Napięcie łączeniowe AC min. | 1 V |
| Napięcie łączeniowe AC maks. | 32 V |
| Napięcie łączeniowe AC maks. (UL 60947) | 30 V |
| Napięcie łączeniowe DC min. | 1 V |
| Napięcie łączeniowe DC maks. | 32 V |
| Napięcie łączeniowe DC maks. (UL 60947) | 30 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 100 mA |
Instalowanie | Podłączanie
| Family construction form | M12 |
Instalowanie | Układ pinów
| Kodowanie | A |
| Liczba biegunów | 4 |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 2000 m |
| Stopień ochrony, z przodu (EN IEC 60529) | IP65 |
| Stopień ochrony, z tyłu (EN IEC 60529) | IP65 |
| Stopień zanieczyszczenia | 2 |
| Ochronnik zwarciowy (SCPD) | Bezpiecznik 250 V / 0,1 A / 1,5 kA gG, szybki |
| Znamionowe napięcie izolacji | 250 V |
| Kategoria przepięcia (EN 60950-1) | II |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 50000 Cykle |
| Mechaniczny cykl życia B10 | 62627 Cykle |
| Typ obudowy UL, z przodu | type 4X |
Ochrona urządzenia | Media
| Odporność na mgiełkę solankową (IEC 60068-2-11) | tak |
Dane techniczne | Dane mechaniczne
| Z oświetleniem | nie |
| Funkcja włączania | kołyskowy |
| Siła włączania maks. | 1,3 N |
| Color | czarny |
| Kolor kołnierza | czarny |
| Kolor pierścienia przedniego | czarny |
| Forma kołnierza | okrągłe |
| Rodzaj styku | 2 S |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
| Materiał styk | Gold |

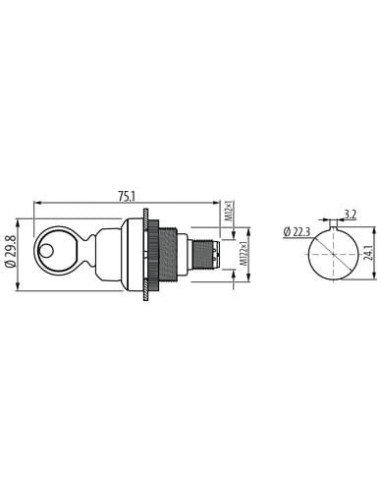

Dane mechaniczne | Dane montażowe
| Typ montażu | Pierścień gwintowany |
| Wysokość montażu | 45 mm |
| Mounting depth | 36,4 mm |
| Otwór montażowy | 22,3 mm |
| Wysokość | 29,8 mm |
| Szerokość | 75,1 mm |
| Raster min. | 30 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 90 °C |
| Względna wilgotność powietrza maks. (praca) | 93 % |
Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | NO 1 2 |
| PIN 2 | NO 1 |
| PIN 4 | NO 2 |
Stacyjka kluczykowa 1NO Murrelektronik K-Switch 22 – precyzyjna kontrola w systemach automatyki
Stacyjka kluczykowa 1NO 69081 marki Murrelektronik to wysokiej jakości element sterujący przeznaczony do zastosowań przemysłowych, w których wymagana jest niezawodna blokada i kontrola dostępu. Dzięki solidnej konstrukcji i wysokiemu stopniowi ochrony IP65, stacyjka doskonale sprawdza się w wymagających środowiskach pracy. Mechanizm obsługiwany kluczykiem gwarantuje bezpieczeństwo oraz zapobiega nieuprawnionemu użyciu, co czyni ten produkt szczególnie przydatnym wszędzie tam, gdzie kluczowa jest autoryzacja czynności obsługowych.
Zastosowanie stacyjki kluczykowej do automatyki i maszyn
Stacyjka kluczykowa M12 1NO/2NO K-Switch znajduje zastosowanie w szerokim spektrum urządzeń:
- Panele sterownicze i rozdzielnice elektryczne
- Maszyny produkcyjne i linie montażowe
- Systemy bezpieczeństwa i blokady dostępu
- Napędy, podnośniki, automatyczne bramy i szlabany
- Stanowiska testowe i laboratoryjne
Najważniejsze zalety stacyjki kluczykowej Murrelektronik 69081
- Wysoki poziom bezpieczeństwa – obsługa tylko przy pomocy dedykowanego klucza zapewnia ochronę przed przypadkowym lub nieautoryzowanym użyciem.
- Wysoka odporność na warunki środowiskowe – stopień ochrony IP65 oraz odporność na mgłę solną gwarantują niezawodność nawet w trudnych warunkach przemysłowych i zewnętrznych.
- Solidna konstrukcja – obudowa z tworzywa sztucznego oraz pozłacane styki zapewniają długą żywotność i niezawodność działania nawet po 50 000 cyklach.
- Uniwersalne złącze M12 (4 piny) – prosta i szybka integracja z instalacją maszynową, kompatybilność z powszechnymi systemami automatyki.
- Kompaktowe wymiary – umożliwiają łatwą instalację w panelach o ograniczonej przestrzeni, otwór montażowy 22,3 mm.
- Elastyczność działania – kołyskowa funkcja włączania oraz blokada pozycji klucza w zakresie 90°, dostosowana do indywidualnych potrzeb systemowych.
Opis konstrukcji i funkcjonalności
Stacyjka 1NO K-Switch 22 posiada solidną, okrągłą obudowę z czarnym wykończeniem oraz ergonomicznym pierścieniem gwintowanym montażowym. Prosta obsługa za pomocą kluczyka umożliwia szybkie i bezpieczne przełączanie urządzeń. Mechaniczny cykl życia na poziomie 50 000 operacji oraz podwyższona odporność na czynniki atmosferyczne czynią ten model idealnym wyborem dla profesjonalnych zastosowań przemysłowych i automatyki budynkowej.
Model 69081 wyróżnia się kodowaniem „A” oraz 4-pinową konstrukcją, co zapewnia kompatybilność z szeroką gamą złącz M12. Szybkie złącze umożliwia łatwą i niezawodną instalację w szafach sterowniczych oraz panelach operatorskich maszyn.
Stacyjka 1NO – bezpieczeństwo, trwałość i prostota montażu
Stacyjka kluczykowa Murrelektronik to praktyczne i skuteczne rozwiązanie dla przemysłu, gdzie liczy się wygoda, bezpieczeństwo i niezawodność. Gwarantuje możliwość szybkiego odłączenia lub włączenia zasilania, jak również skuteczne blokowanie dostępu do kluczowych funkcji maszyny.
