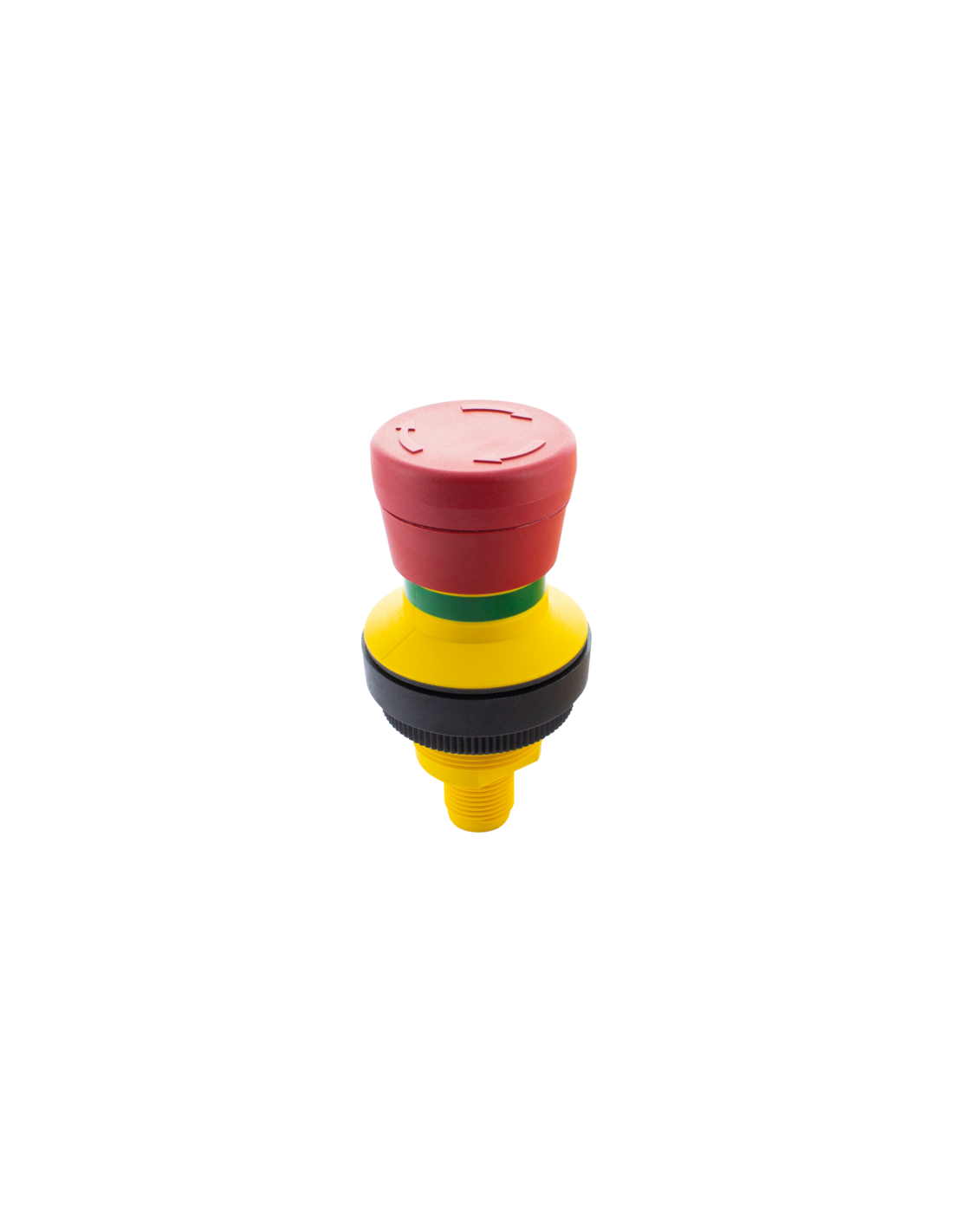

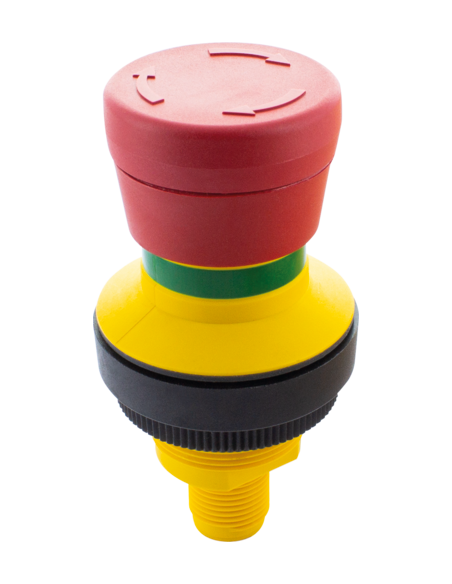

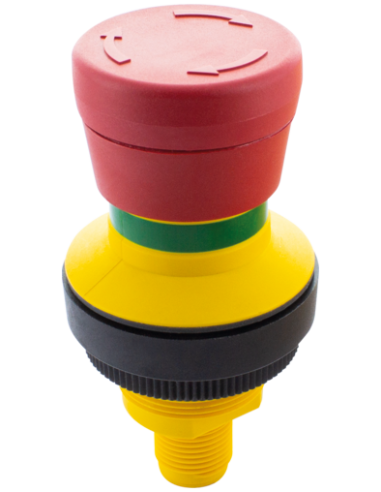

E-Stop 30 2NC M12(5)
Emergency-Stop
Mounting hole 30,3 mm
Connection M12 (5-polig)
Dane elektryczne | Zasilanie
| Znamionowe napięcie robocze AC-15 | 35 V |
| Znamionowe napięcie robocze DC-13 | 35 V |
Dane elektryczne | Wejście
| Prąd zwarciowy | 1000 A |
Dane elektryczne | Wyjście
| Moc łączeniowa maks. | 0,25 W |
| Napięcie łączeniowe AC min. | 1 V |
| Napięcie łączeniowe AC maks. | 35 V |
| Napięcie łączeniowe AC maks. (UL 60947) | 30 V |
| Napięcie łączeniowe DC min. | 1 V |
| Napięcie łączeniowe DC maks. | 35 V |
| Napięcie łączeniowe DC maks. (UL 60947) | 30 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 100 mA |
Instalowanie | Podłączanie
| Family construction form | M12 |
Instalowanie | Układ pinów
| Kodowanie | A |
| Liczba biegunów | 5 |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 2000 m |
| Stopień ochrony, z przodu (EN IEC 60529) | IP65 |
| Stopień ochrony, z tyłu (EN IEC 60529) | IP65, IP67 |
| Stopień zanieczyszczenia | 2 |
| Ochronnik zwarciowy (SCPD) | Bezpiecznik 250 V / 0,1 A / 1,5 kA gG, szybki |
| Znamionowe napięcie izolacji | 250 V |
| Kategoria przepięcia (EN 60950-1) | II |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 50000 Cykle |
| Mechaniczny cykl życia B10 | 65000 Cykle |
| Mechaniczny cykl życia B10d | 84500 Cykle |
| Typ obudowy UL, z przodu | type 4X |
Ochrona urządzenia | Media
| Odporność na mgiełkę solankową (IEC 60068-2-11) | tak |
Dane techniczne | Dane mechaniczne
| Z oświetleniem | nie |
| Funkcja włączania | kołyskowy |
| Color | czerwony |
| Kolor kołnierza | żółty |
| Forma kołnierza | okrągłe |
| Rodzaj styku | 2 Ö |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
| Materiał styk | Gold |

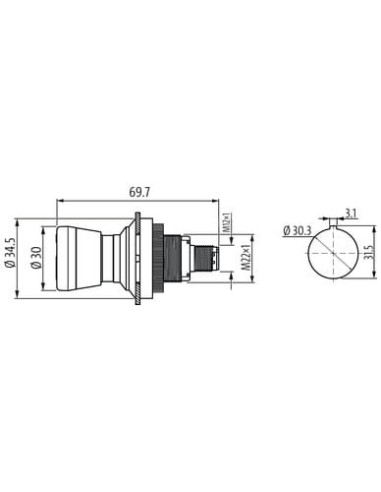

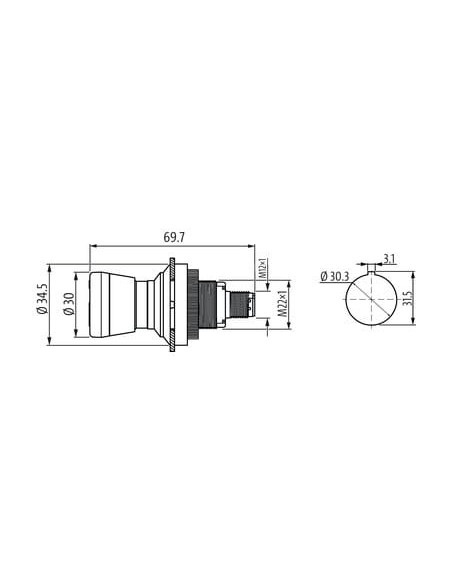

Dane mechaniczne | Dane montażowe
| Typ montażu | Pierścień gwintowany |
| Wysokość montażu | 33,4 mm |
| Mounting depth | 36,4 mm |
| Otwór montażowy | 30,3 mm |
| Wysokość | 30 mm |
| Szerokość | 34,5 mm |
| Głębokość | 69,7 mm |
| Raster min. | 35 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 90 °C |
| Względna wilgotność powietrza maks. (praca) | 93 % |
Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | NC 2 |
| PIN 2 | NC 1 |
| PIN 4 | NC 2 |
| PIN 5 | NC 2 |
Zatrzymanie awaryjne E-Stop 30 2NC M12 – przycisk bezpieczeństwa do maszyn i urządzeń
Zatrzymanie awaryjne E-Stop 30 2NC M12 (kod produktu: 69101) to wysokiej jakości przycisk bezpieczeństwa, przeznaczony do ochrony użytkowników maszyn oraz urządzeń przemysłowych. Produkt został zaprojektowany do błyskawicznego odłączenia zasilania w sytuacjach zagrożenia, co pozwala na szybkie zatrzymanie pracy maszyny w przypadku wystąpienia niebezpieczeństwa. Niezawodność działania oraz trwałość konstrukcji sprawiają, że jest to idealny wybór dla wymagających aplikacji przemysłowych.
Przyciski bezpieczeństwa M12 – uniwersalność zastosowań
Przycisk awaryjny E-Stop sprawdza się w wielu różnych środowiskach przemysłowych, takich jak linie produkcyjne, maszyny CNC, roboty przemysłowe, suwnice, transportery oraz wszelkiego rodzaju systemy automatyki przemysłowej. Dzięki złączu M12 pięciopinowemu oraz standardowemu otworowi montażowemu Ø30,3 mm, montaż jest szybki i intuicyjny. Kompaktowe wymiary sprawiają, że może być instalowany nawet w ograniczonej przestrzeni.
Najważniejsze cechy i zalety – bezpieczeństwo, ergonomia, wytrzymałość
- Kompatybilność z normami bezpieczeństwa – spełnia normy EN IEC 60529, kategoria przepięcia II, typ obudowy UL 4X.
- Wysoka szczelność – stopień ochrony IP65 (z przodu) oraz IP65/IP67 (z tyłu) gwarantuje niezawodną pracę w trudnych warunkach środowiskowych.
- Mechaniczna trwałość – żywotność mechaniczna wynosząca nawet do 84 500 cykli (B10d).
- Jednolita kolorystyka: charakterystyczny czerwony grzybek na żółtym kołnierzu – natychmiastowa rozpoznawalność.
- Odporny na korozję materiał – konstrukcja z wysokiej jakości tworzywa sztucznego, styki złocone.
- Bezpieczeństwo użytkowania – styki 2NC (2 rozwierne) umożliwiają implementację podwójnego zabezpieczenia.
- Wysoka odporność na warunki zewnętrzne – praca w temperaturach od -40°C do +85°C oraz odporność na mgłę solną.
Zastosowanie – gdzie sprawdzi się przycisk awaryjny E-Stop M12?
Produkt znajduje zastosowanie w systemach bezpieczeństwa przemysłowego wszędzie tam, gdzie wymagana jest szybka reakcja na zagrożenie. Typowe miejsca instalacji to:
- Panele sterownicze maszyn i linii produkcyjnych
- Systemy transportu bliskiego – przenośniki, taśmociągi
- Aplikacje robotyzacji i automatyki
- Parki maszynowe w zakładach przemysłowych
- Stanowiska testowe i laboratoryjne
Łatwa instalacja i niezawodność działania
Przycisk zatrzymania awaryjnego został wyposażony w standardowe złącze M12 (pięciopinowe), co ułatwia integrację z systemami sterowania i eliminuje potrzebę stosowania specjalnych narzędzi. Dzięki prostej konstrukcji można go błyskawicznie zamocować przy pomocy pierścienia gwintowanego. Parametry elektryczne oraz mechaniczne gwarantują stabilną, niezawodną eksploatację nawet w intensywnie użytkowanych instalacjach.
