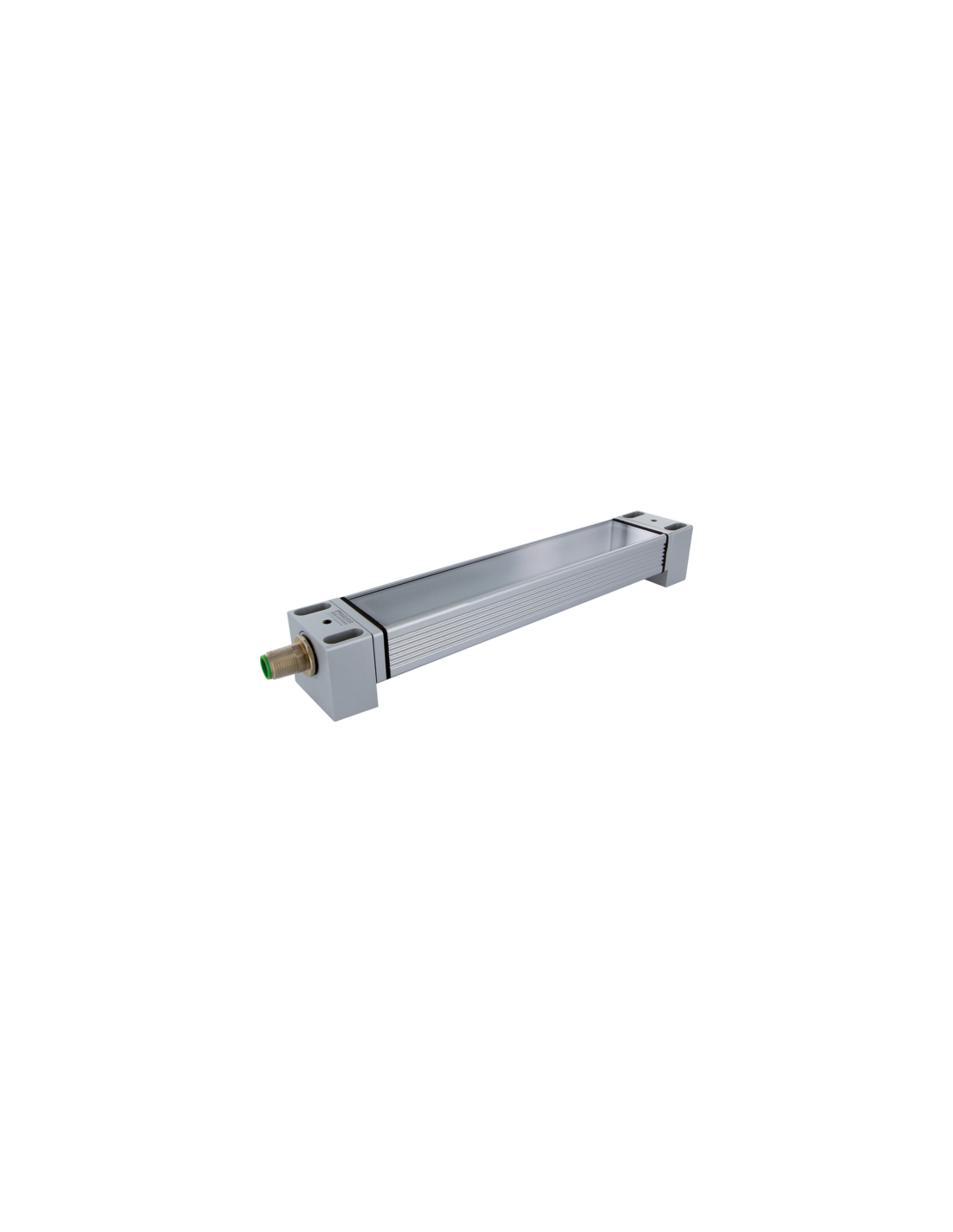

Modlight Illumix Classic Line C
18 W
możliwość rozbudowania
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 21,6 V |
| Napięcie robocze DC maks. | 27,6 V |
| Pobór mocy maks. | 18 W |
HMI | Illumination properties
| Radiation angle min. | 120 ° |
| Wydajność świetlna | 157 lm/W |
| Jasny kolor | biel światła dziennego |
| Temperatura barwowa | 5500 K |
| Reprodukcja barwy (Ra) min. | 80 |
| Strumień światła | 1890 lm |
Instalowanie | Podłączanie
| Family construction form | M12 |
| Gender | male |
Instalowanie | Układ pinów
| Kodowanie | A |
| Liczba biegunów | 4 |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 2000 m |
| Stopień ochrony (EN IEC 60529) | IP67 |
Ochrona urządzenia | Mechaniczna
| Odporność na wstrząsy (EN IEC 60068-2-27) | 50 g, 11 ms |
| Odporność na wibracje (EN IEC 60068-2-6) | 10 mm (2 ... 9 Hz), 3 g (9 … 200 Hz) |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | eloxiert |
| Materiał obudowa | Aluminium |
| Materiał lekka osłona | Dyfuzyjne jednoszybowe szkło bezpieczne (ESG) |
| Grubość materiału pokrywy lampy | 4 mm |

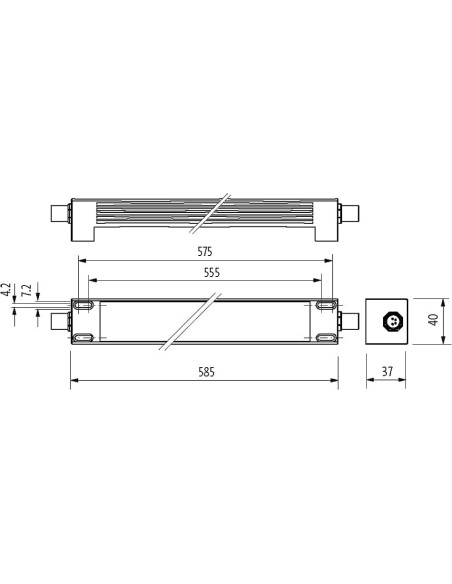

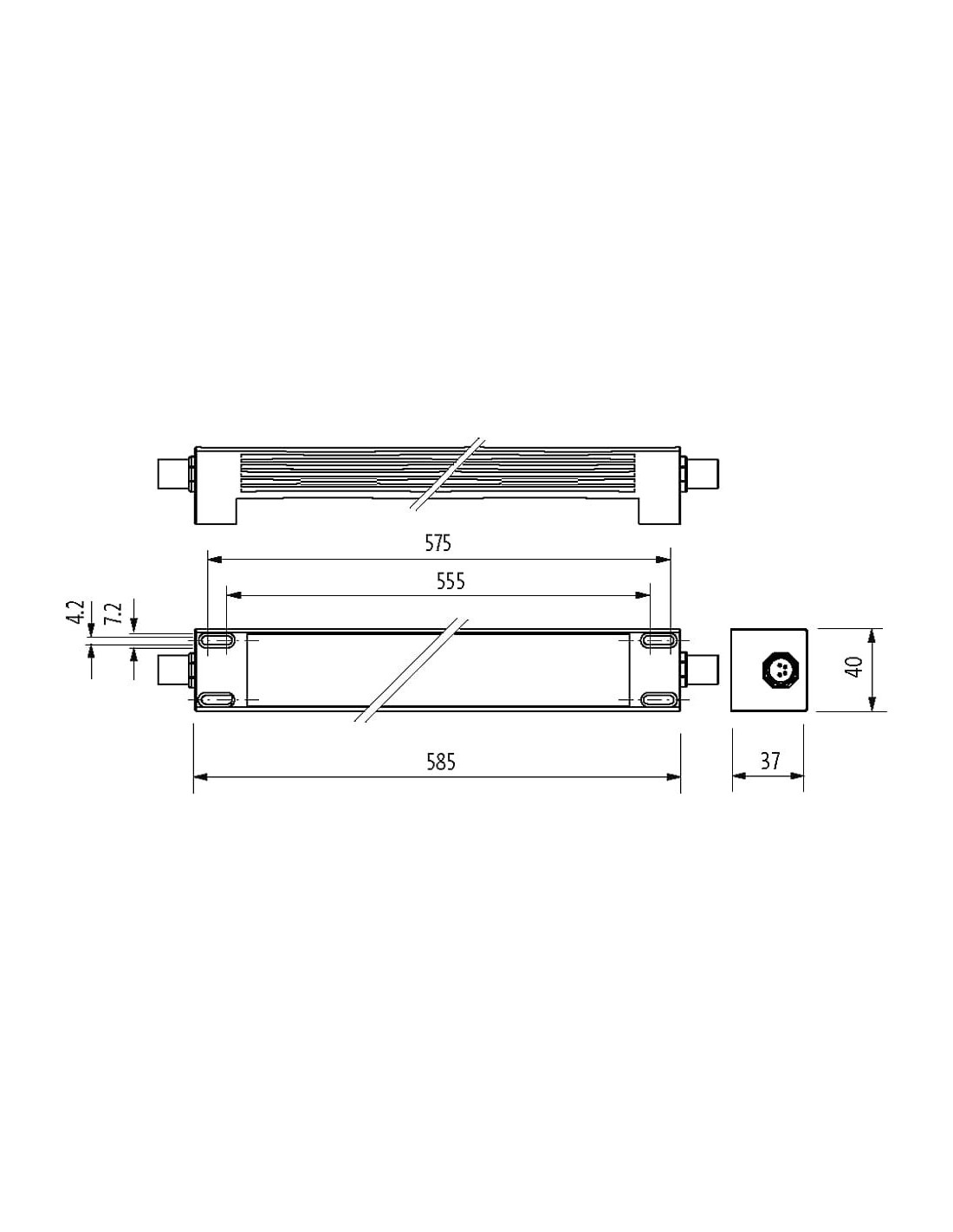

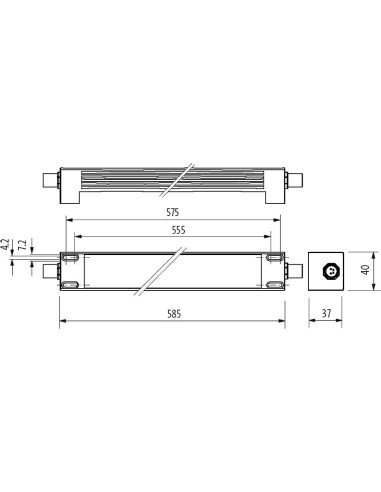

Dane mechaniczne | Dane montażowe
| Wysokość | 37 mm |
| Szerokość | 585 mm |
| Głębokość | 40 mm |
| Średnica łba śruby maks. | 12 mm |
| Gwint łba śruby maks. | M5 |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 50 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % |
Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | n.c. |
| PIN 2 | n.c. |
| PIN 3 | 0 V DC |
| PIN 4 | 24 V DC |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | n.c. |
| PIN 2 | n.c. |
| PIN 3 | 0 V DC |
| PIN 4 | 24 V DC |

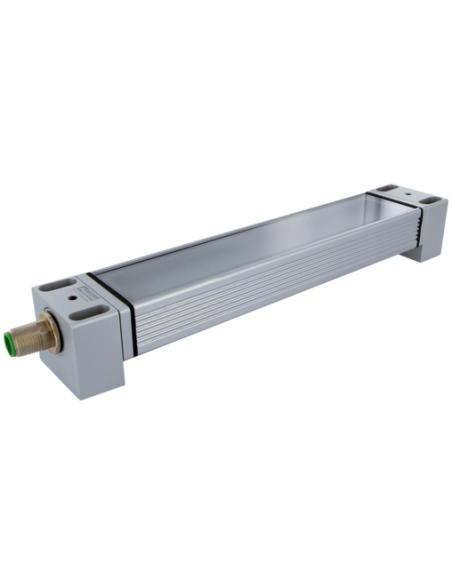

Moduł świetlny Illumix Slim Line C4W 4000-75901-1415018 – nowoczesne oświetlenie LED do zastosowań przemysłowych
Moduł świetlny Illumix Slim Line C4W 4000-75901-1415018 to niezawodne rozwiązanie oświetleniowe, które doskonale sprawdza się w wymagających warunkach przemysłowych. Wysoka wydajność świetlna oraz solidna, aluminiowa obudowa uczynią go idealnym wyborem do oświetlania stanowisk pracy, maszyn, linii produkcyjnych oraz wszędzie tam, gdzie kluczowe są niezawodność i trwałość oświetlenia.
Najważniejsze cechy modułu Illumix Slim Line C4W
- Energooszczędność – maksymalny pobór mocy wynosi tylko 18 W, co przekłada się na niskie zużycie energii (klasa energetyczna E, zaledwie 6 kWh/1000 h pracy).

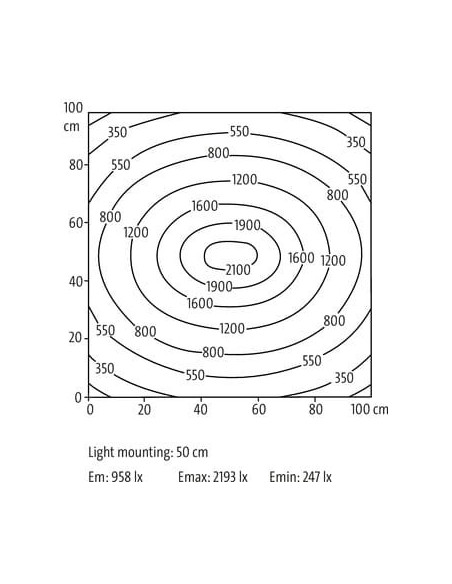

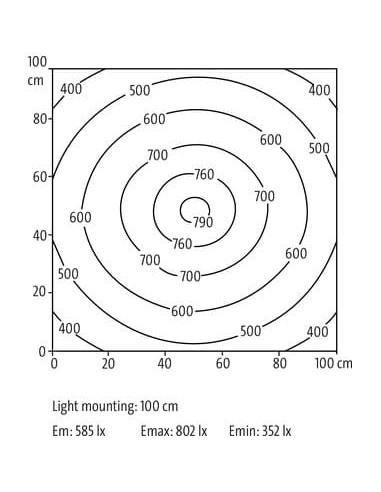

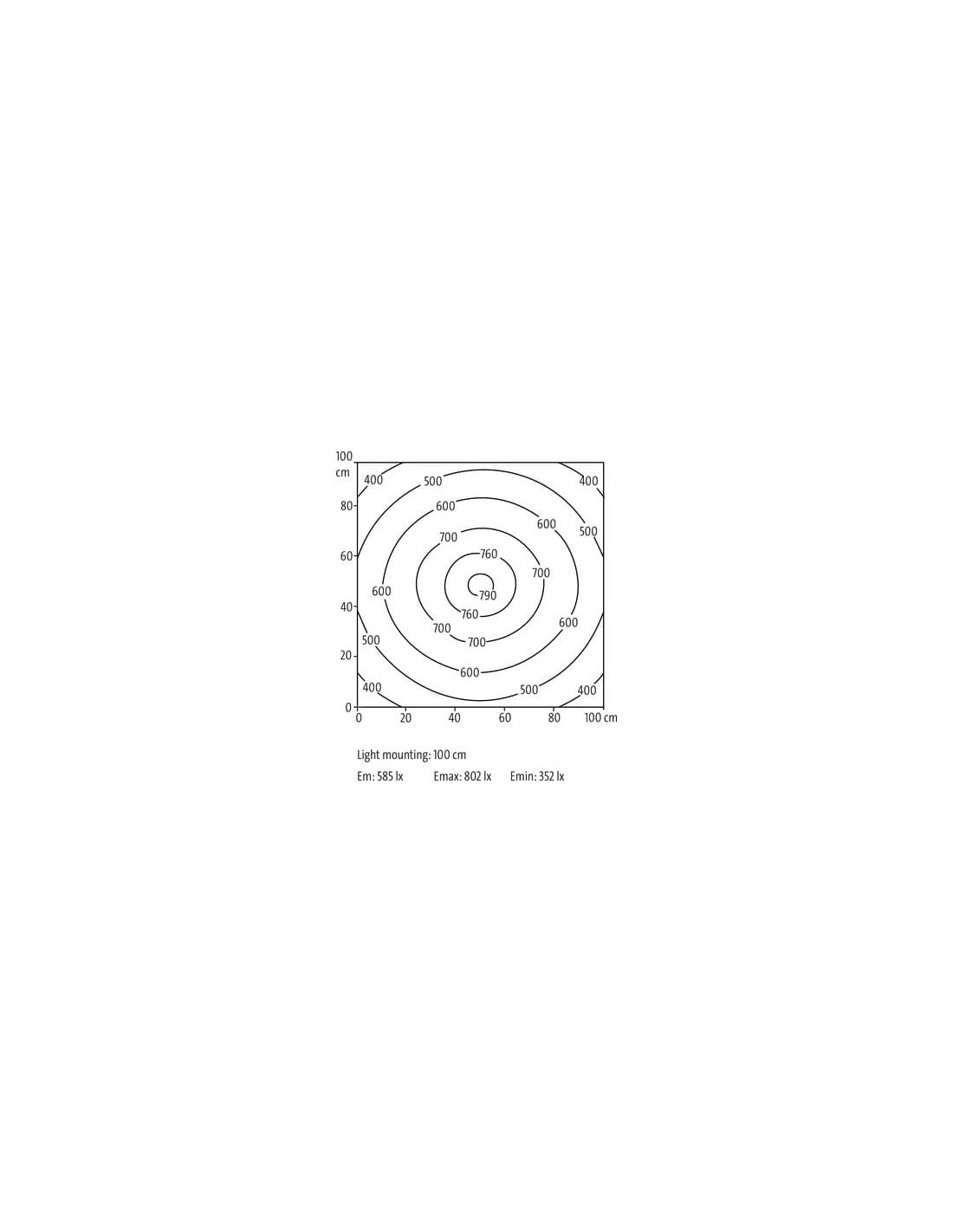

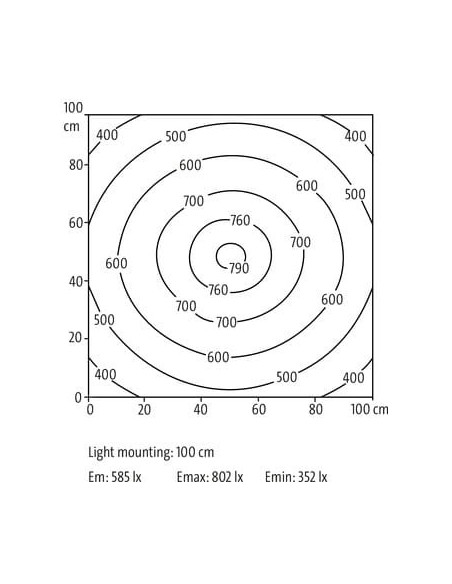

- Bardzo wysoka wydajność świetlna – efektywność na poziomie 157 lm/W oraz całkowity strumień świetlny wynoszący 1890 lm gwarantują równomierne i intensywne oświetlenie stanowiska pracy.
- Doskonała jakość światła – neutralna barwa światła dziennego (5500 K) oraz współczynnik oddawania barw Ra ≥ 80 zapewniają komfortową i bezpieczną pracę oraz wierne odwzorowanie kolorów.
- Szeroki kąt świecenia 120° umożliwia optymalne rozproszenie światła na dużym obszarze roboczym.
- Wytrzymała obudowa aluminiowa oraz szybka z dyfuzyjnego szkła ESG o grubości 4 mm zapewniają ochronę przed uszkodzeniami mechanicznymi, kurzem i wilgocią (stopień ochrony IP67).
- Łatwość montażu – znormalizowane otwory montażowe, uniwersalna konstrukcja przystosowana do pracy w różnych systemach oświetleniowych oraz możliwość łączenia modułów w większe instalacje.
- Bezpieczeństwo pracy – wysoki poziom odporności na wstrząsy i wibracje, zgodny z normami EN IEC 60068.
Typowe zastosowania modułu Illumix Slim Line C4W
- Oświetlenie wnętrz maszyn – doskonała widoczność elementów mechanicznych i detali podczas przeglądów oraz konserwacji.
- Stanowiska montażowe i linie produkcyjne – równomierne, bezcieniowe oświetlenie zwiększa precyzję i komfort pracy.
- Laboratoria, warsztaty i hale produkcyjne – optymalne doświetlenie przestrzeni roboczych, gdzie wymagany jest wysoki poziom światła oraz odporność na czynniki zewnętrzne.
- Automatyka przemysłowa i szafy sterownicze – szybka i bezpieczna inspekcja oraz diagnostyka systemów sterowania.
Wytrzymałość i bezpieczeństwo użytkowania
Moduł świetlny Illumix Slim Line został zaprojektowany z myślą o środowiskach, gdzie kluczowe znaczenie ma niezawodność, odporność na uszkodzenia mechaniczne, pył i wilgoć. Wytrzymała konstrukcja oraz ochrona według IP67 gwarantują stabilną pracę nawet przy zmiennej temperaturze otoczenia od -30°C do +50°C i wysokiej wilgotności względnej. Sprawdzony układ połączeń M12 ułatwia szybkie i bezpieczne podłączenie do instalacji elektrycznej.
Komfort użytkowania i ekonomiczność
Moduł Illumix Slim Line charakteryzuje się łatwym i szybkim montażem, a jego wydajność świetlna pozwala na znaczące obniżenie kosztów oświetlenia w przedsiębiorstwach przemysłowych. Energooszczędność oraz długowieczność diod LED sprawdzają się w miejscach z intensywną eksploatacją oraz wymagających ciągłego oświetlenia.
Podsumowanie zastosowań modułu Illumix Slim Line C4W 4000-75901-1415018
Illumix Slim Line C4W to idealne rozwiązanie dla przemysłu, gdzie potrzebne są niezawodne, trwałe i wydajne oprawy LED. Doskonale sprawdzi się tam, gdzie ważna jest równomierność oświetlenia, niskie zużycie energii oraz łatwość montażu. Spełnia wysokie normy bezpieczeństwa i jakości, co potwierdzają stosowne certyfikaty i atesty.
