Modlight Illumix Slim Line
16 W
Ogólne informacje o produkcie
| Produkt URI | https://shop.murrelektronik.com/4000-75800-1416016 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 21,6 V |
| Napięcie robocze DC maks. | 27,6 V |
| Pobór mocy maks. | 17,28 W |
| Power consumption illumination white | 16 W |
| Power consumption red | 5,76 W |
| Power consumption green | 5,76 W |
| 5,76 W |
HMI | Illumination properties
| Number of light sources | 3 |
| Radiation angle min. | 120 ° |
| Wydajność świetlna | 135 lm/W |
| Jasny kolor | biel światła dziennego |
| Temperatura barwowa | 5700 K |
| Reprodukcja barwy (Ra) min. | 80 |
| LED service life L70 min. | 52000 h |
| Energy efficiency class (EU 2019/2015) | E |
| Luminous flux illumination white | 2164 lm |
| Luminous flux red | 188 lm |
| Luminous flux green | 608 lm |
| Luminous flux blue | 144 lm |
Instalowanie | Podłączanie
| Family construction form | M12 |
| Gender | male |
Instalowanie | Układ pinów
| Kodowanie | A |
| Liczba biegunów | 5 |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 2000 m |
| Stopień ochrony (EN IEC 60529) | IP54 |
| Klasa ochrony (EN IEC 61140) | III |
Ochrona urządzenia | Mechaniczna
| Odporność na wstrząsy (EN IEC 60068-2-27) | 50 g, 11 ms |
| Odporność na wibracje (EN IEC 60068-2-6) | 10 mm (2 ... 9 Hz), 3 g (9 … 200 Hz) |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | eloxiert |
| Materiał obudowa | Aluminium |
| Materiał lekka osłona | Semi-diffuse polystyrene (PS) |

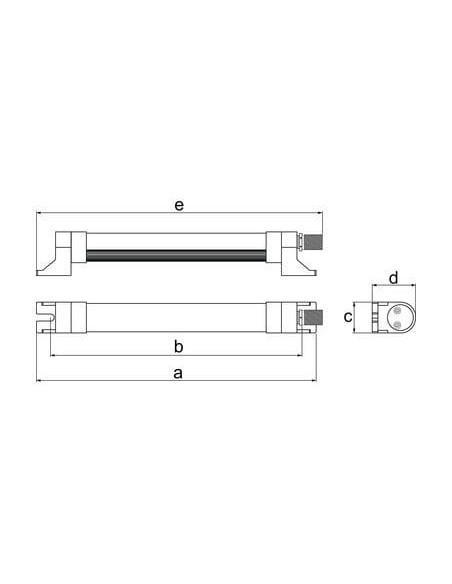

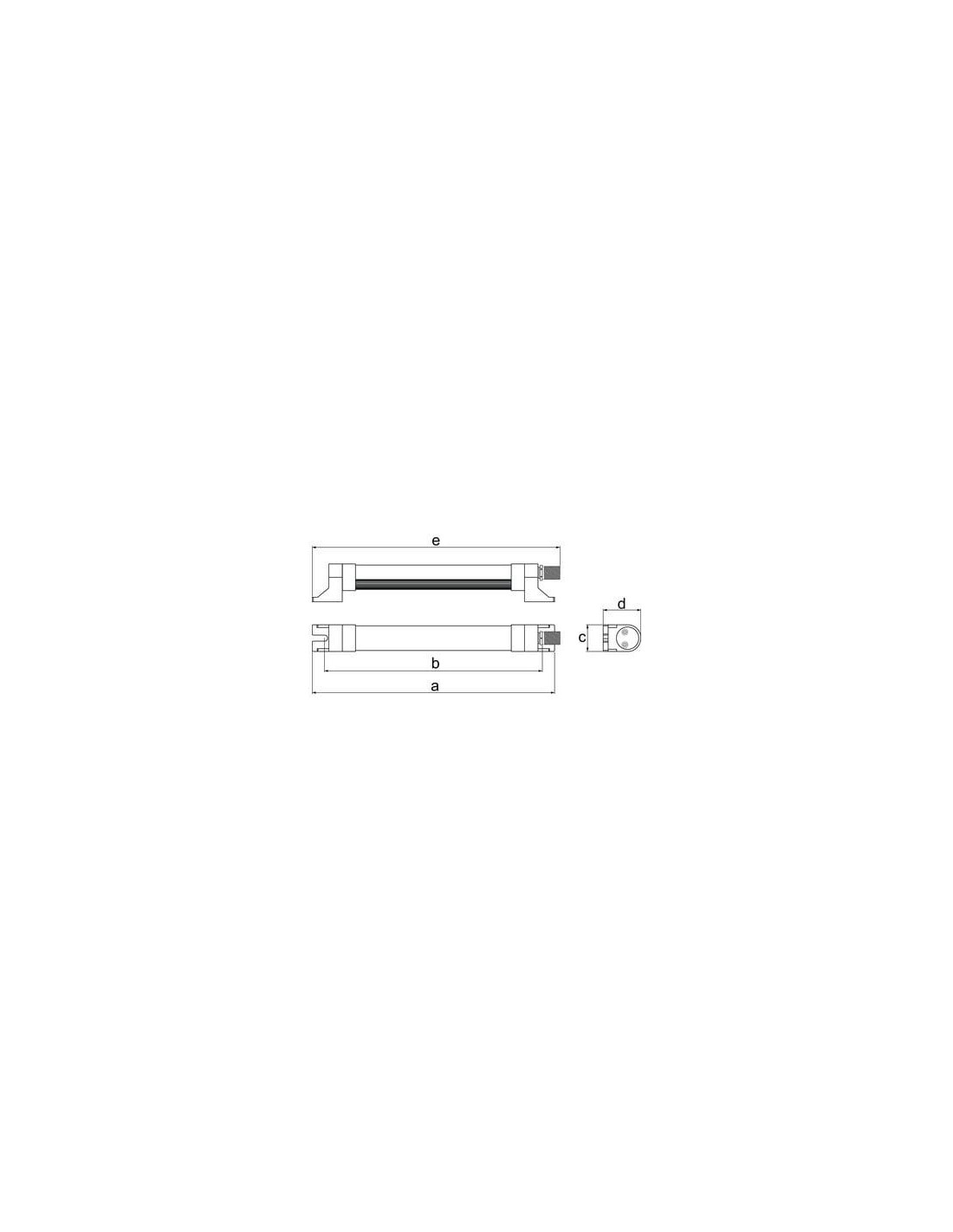

Dane mechaniczne | Dane montażowe
| Masa netto | 357 g |
| Wysokość | 34 mm |
| Szerokość | 643 mm |
| Głębokość | 24 mm |
| Średnica łba śruby maks. | 12 mm |
| Gwint łba śruby maks. | M5 |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 50 °C |
| Temperatura przechowywania min. | -30 °C |
| Temperatura przechowywania maks. | 50 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % |
Environmental product conformity
| REACH | compliant |
| RoHS | 2011/65/EU |
| CE | 2014/30/EU |
| UKCA | compliant |
Dopuszczenia
| UL | E473165, UL2108 IFDR |
| ULc | E473165, CSA C22.2 No.250.0 IFDR7 |

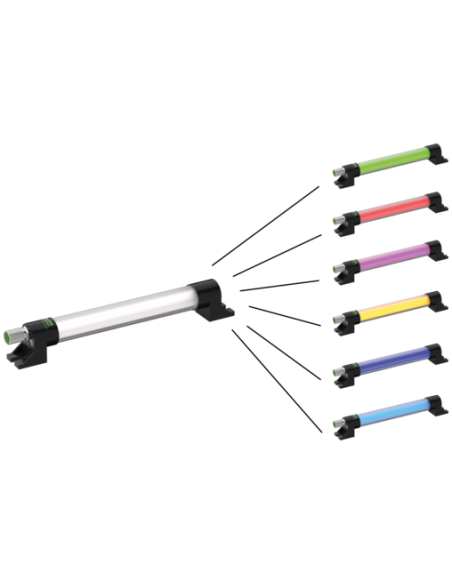

Moduł świetlny LED Illumix Slim Line 16W – energooszczędne oświetlenie przemysłowe RGBW

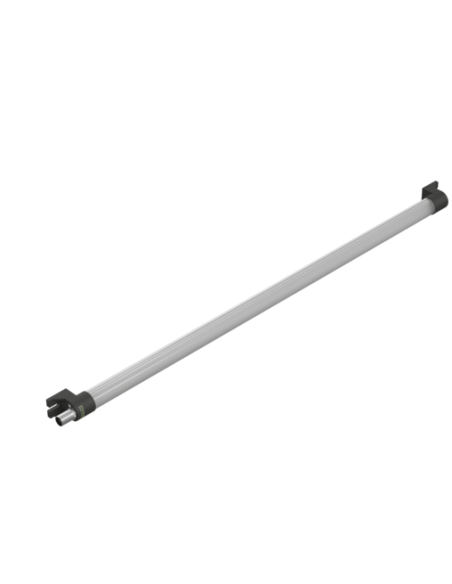

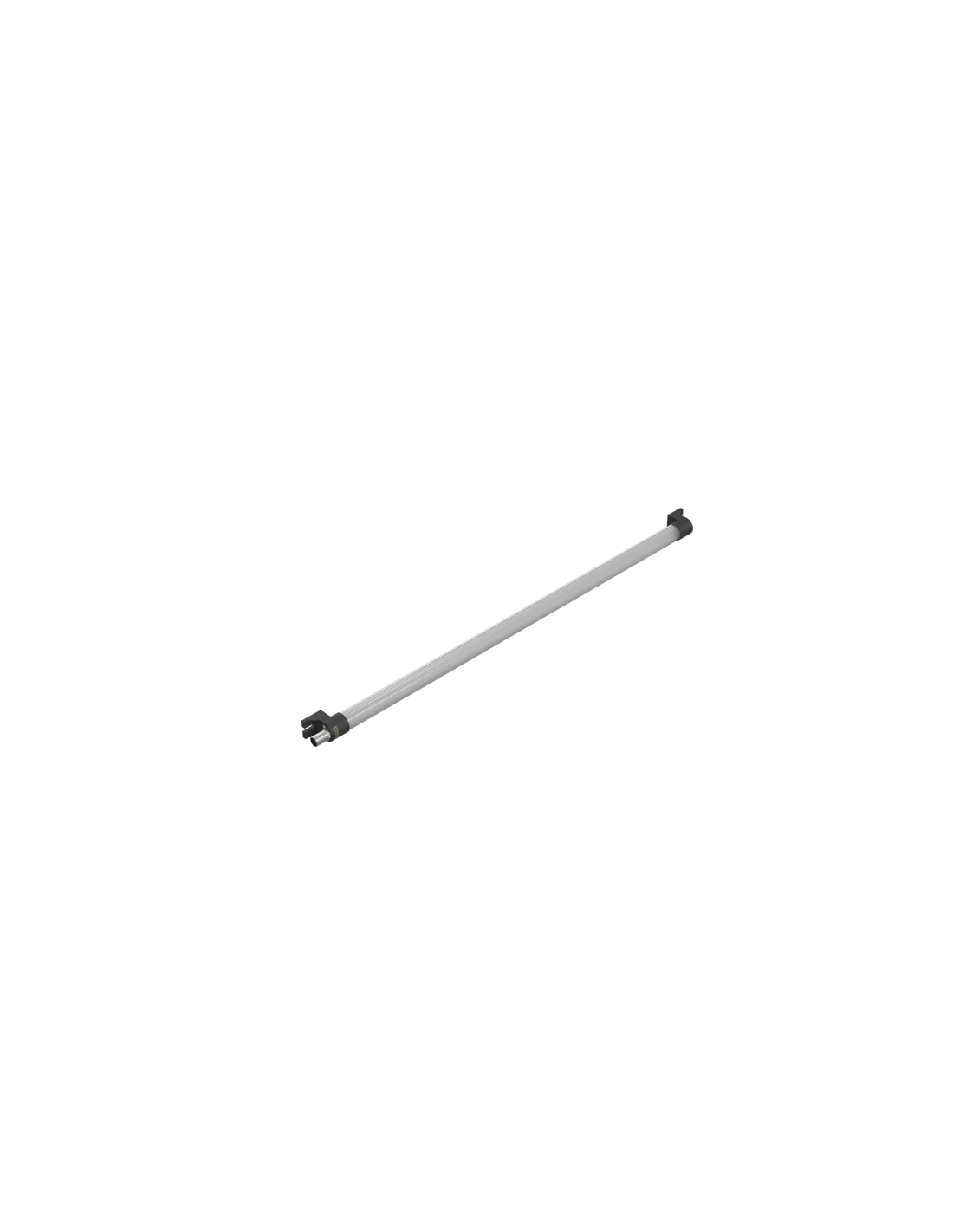

Moduł świetlny Illumix Slim Line 16W (kod produktu: 4000-75800-1416016) to wysokiej jakości rozwiązanie oświetleniowe przeznaczone do zastosowań wymagających energooszczędności, trwałości i elastyczności barw. Ten moduł LED charakteryzuje się bardzo płaską konstrukcją typu Slim Line, co umożliwia montaż nawet w ograniczonych przestrzeniach, zapewniając jednocześnie równomierne i wydajne oświetlenie.
Zastosowanie modułu świetlnego Illumix Slim Line w automatyce, maszynach i stanowiskach pracy
Oświetlenie Illumix Slim Line sprawdza się doskonale w takich miejscach jak:
- oświetlenie maszyn i linii produkcyjnych
- stanowiska montażowe i kontrolne
- wnętrza szaf sterowniczych
- automatyka przemysłowa oraz laboratoria
- pomieszczenia techniczne i serwisowe
Najważniejsze zalety modułu Illumix Slim Line 16W
- Energooszczędność – klasa efektywności energetycznej E, niskie zużycie energii oraz wydajność świetlna na poziomie 135 lm/W.

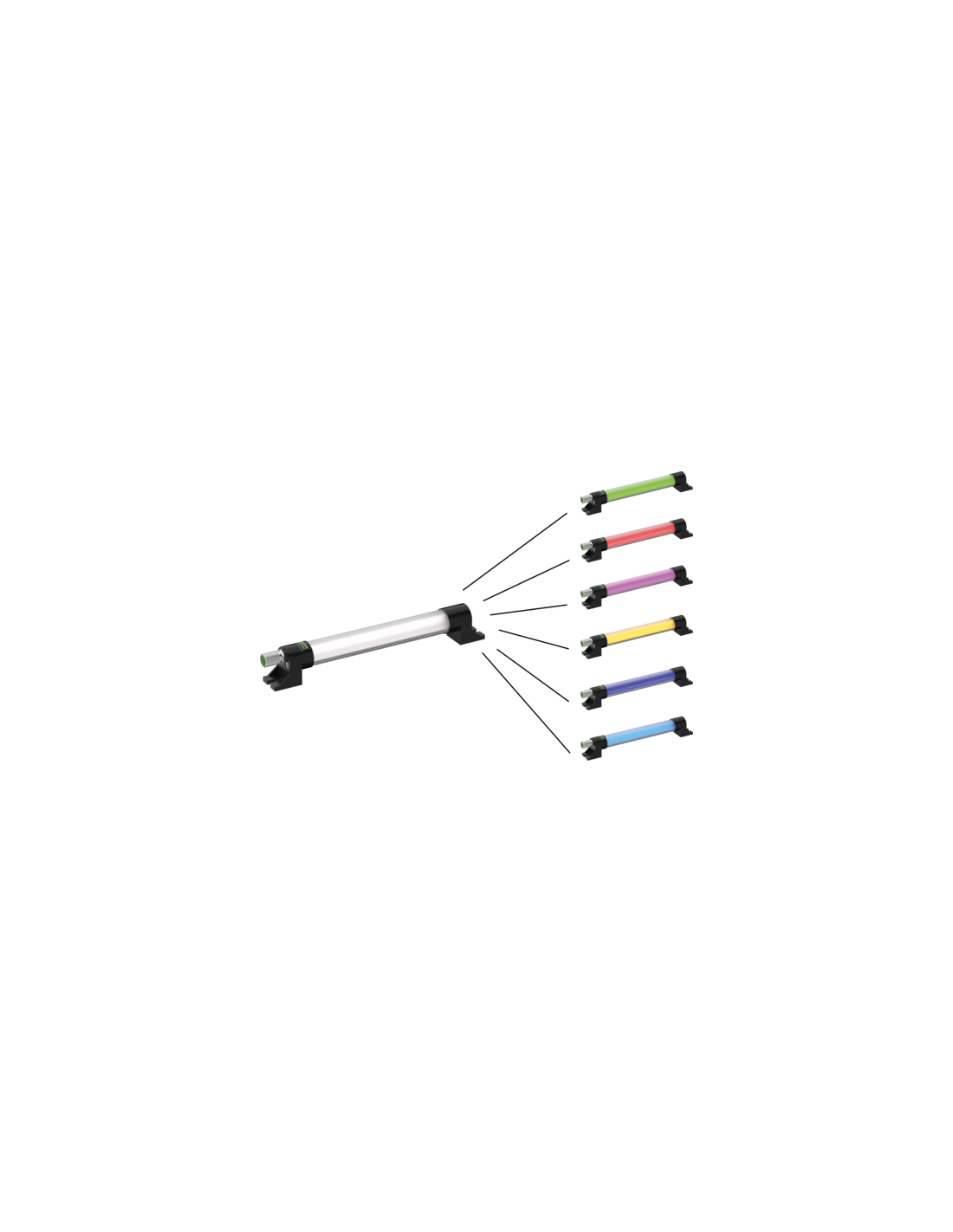

- Elastyczność zastosowań – obsługa światła białego oraz kolorów RGB, co stwarza szerokie możliwości sygnalizacyjne.
- Wytrzymałość i długa żywotność – czas pracy diod LED L70 przekracza 52 000 godzin.
- Wysoki stopień ochrony – odporność na pył i wilgoć (IP54), wstrząsy i wibracje oraz szeroki zakres temperatur pracy (-30°C do +50°C).
- Kompaktowa obudowa z aluminium anodowanego – odporność mechaniczna oraz łatwość montażu dzięki złączkom M12 5-pin.
Wydajność świetlna i parametry modułu LED Illumix Slim Line

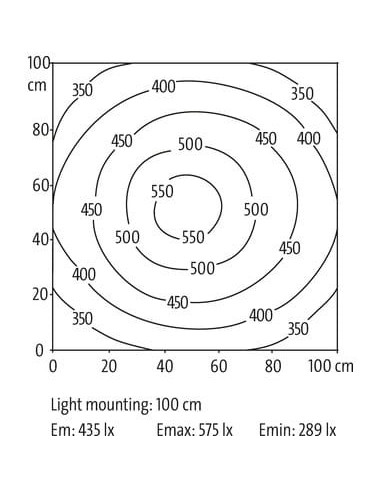

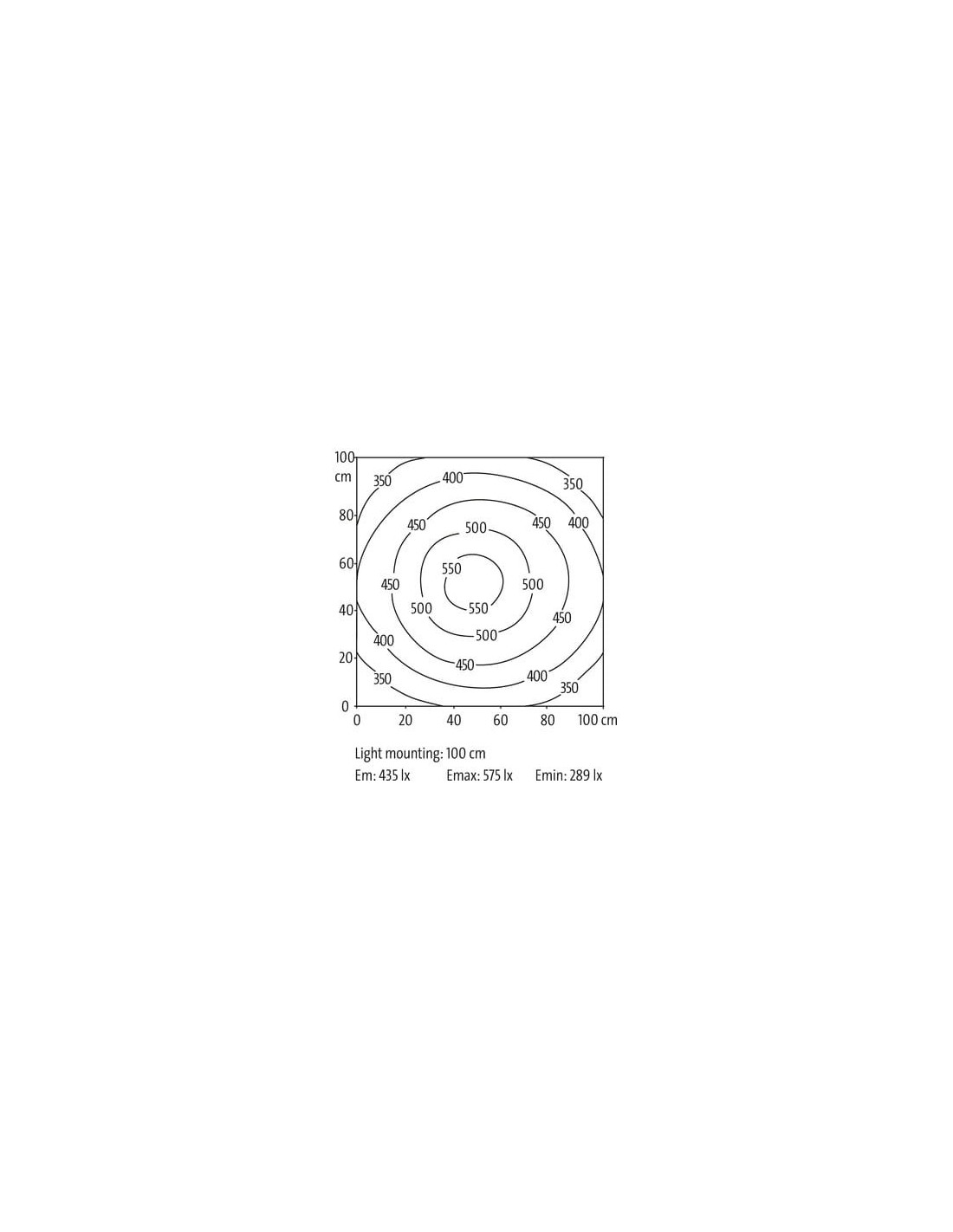

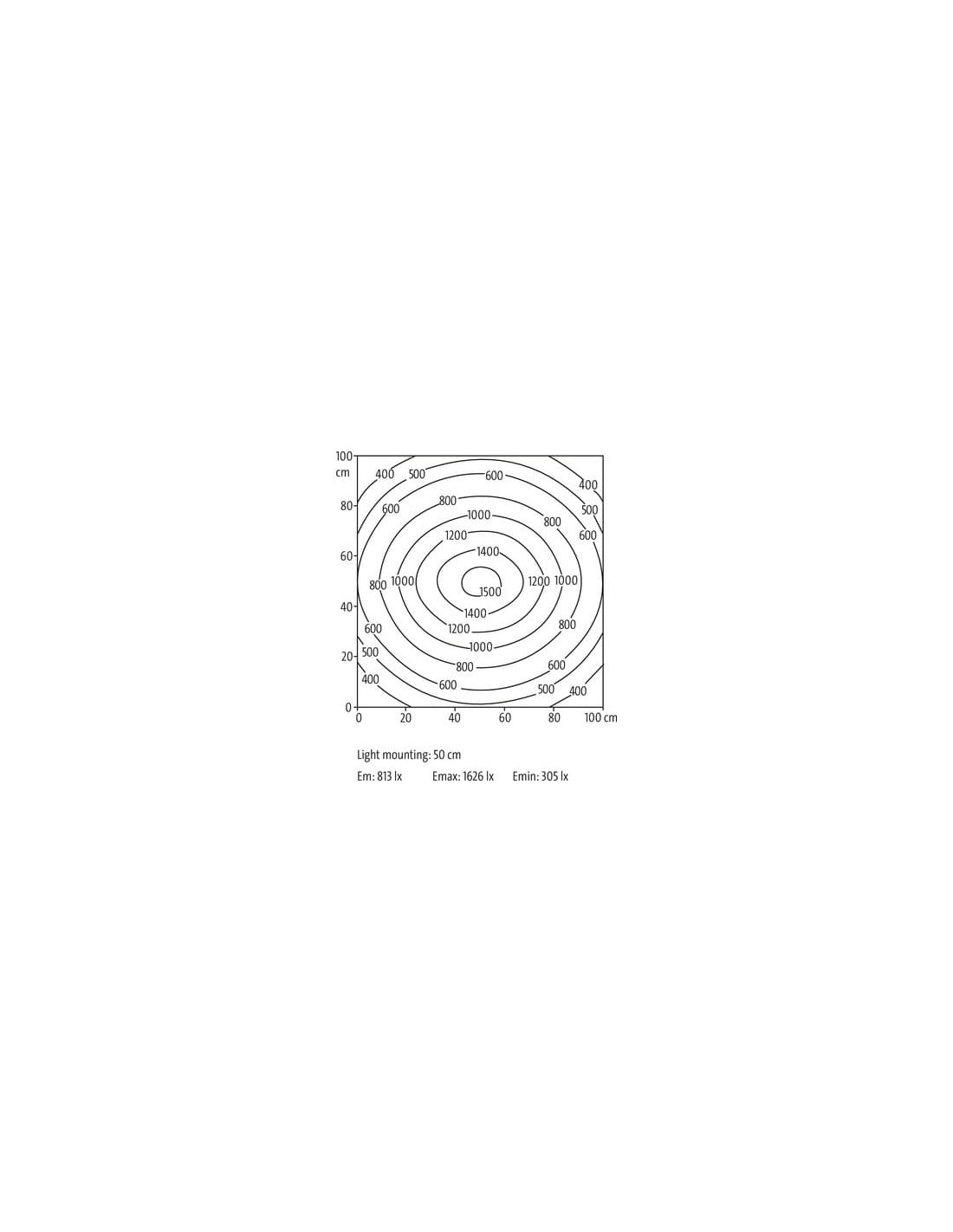

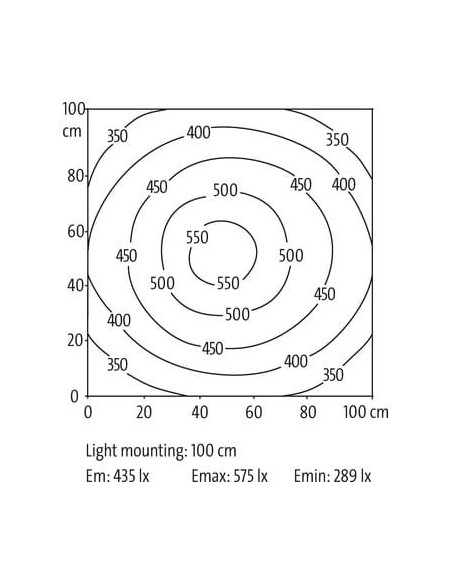

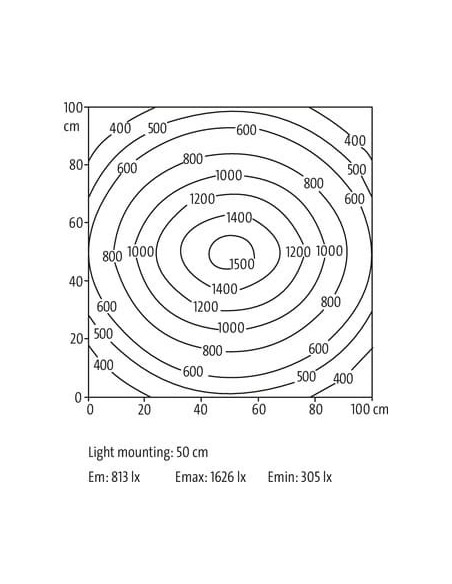

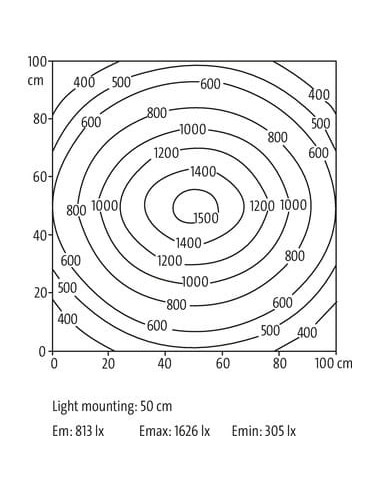

Lampa LED Illumix Slim Line zapewnia bardzo dobre rozłożenie natężenia światła, co potwierdzają mapy fotometryczne dla różnych odległości montażowych (50 cm i 100 cm).
Przykładowe wartości natężenia światła:
- Em (średnie): 813 lx (50 cm), 435 lx (100 cm)
- Emax (maksymalne): 1626 lx (50 cm), 575 lx (100 cm)
- Emin (minimalne): 305 lx (50 cm), 289 lx (100 cm)
Moduł świetlny Illumix Slim Line 16W – certyfikaty, odporność i ekologia
Produkt spełnia wymagania REACH i RoHS, posiada certyfikaty CE, UKCA, UL, ULc, co umożliwia jego wykorzystanie w nowoczesnych projektach przemysłowych, również o podwyższonych wymaganiach dotyczących bezpieczeństwa. Oświetlenie jest w pełni zgodne z normami EN IEC 60529 oraz EN IEC 61140.
Podsumowanie – do jakich aplikacji pasuje Illumix Slim Line 16W?
Moduł świetlny Illumix Slim Line 16W to idealny wybór do automatyki, oświetlenia maszyn, sygnalizacji świetlnej oraz stanowisk pracy wymagających wysokiej niezawodności. Możliwość pracy w trudnych warunkach, szybka instalacja oraz wielobarwna sygnalizacja czynią go uniwersalnym i nowoczesnym rozwiązaniem do zastosowań przemysłowych i technicznych.
