Podstawa
Odejście w bok
z portem M12
IO-Link V1.1
Konektory znajdują się w zakładce "Technika podłączania".
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | Device |
| Port Class | A |
| IO-Link Revision ID | V1.1 |
| IO-Link transmission rate | COM2 (38.4 kbit/s) |
| Wejście IO-Link długość danych procesowych | 6 Bytes |
| Wyjście IO-Link długość danych procesowych | 0 Bytes |
| Czas cyklu IO-Link min. | 8 ms |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Wysokość | 122 mm |
| Szerokość | 88 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 50 °C |
| Temperatura przechowywania min. | -30 °C |
| Temperatura przechowywania maks. | 60 °C |
Parametry zacisków

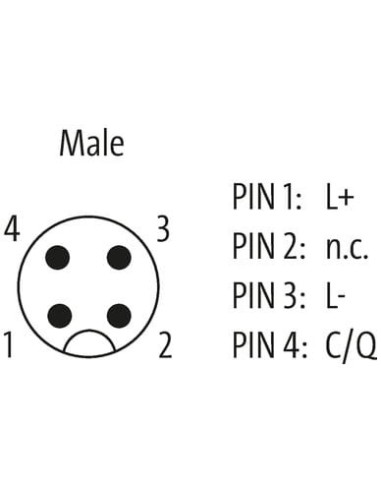

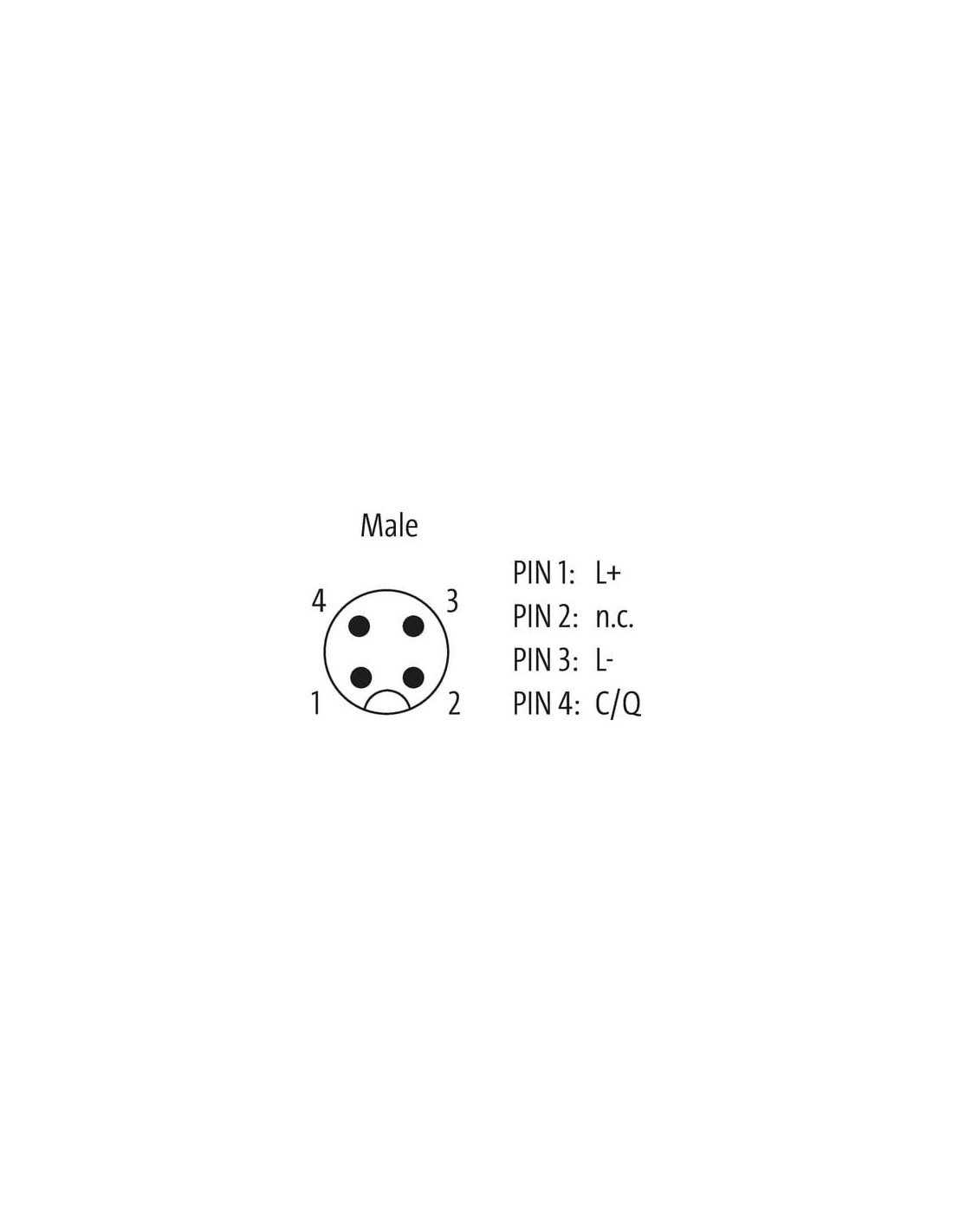

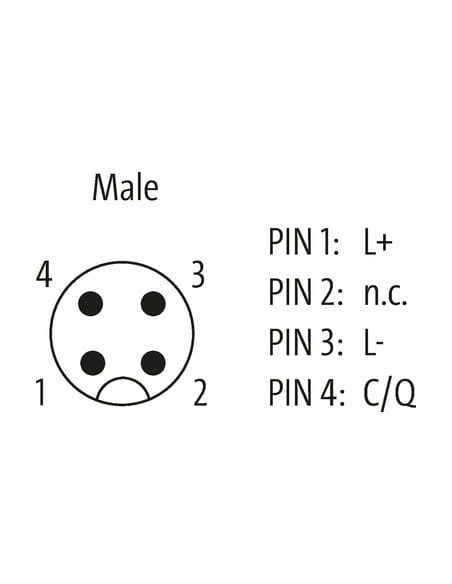

Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | L + |
| PIN 2 | n.c. |
| PIN 3 | L - |
| PIN 4 | C / Q |
Typ przyłącza 2
| Typ montażu | Zamknięcie bagnetowe |

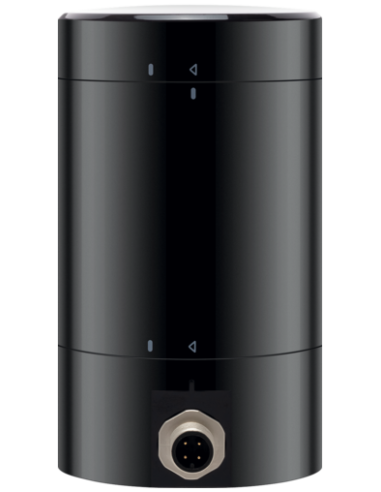

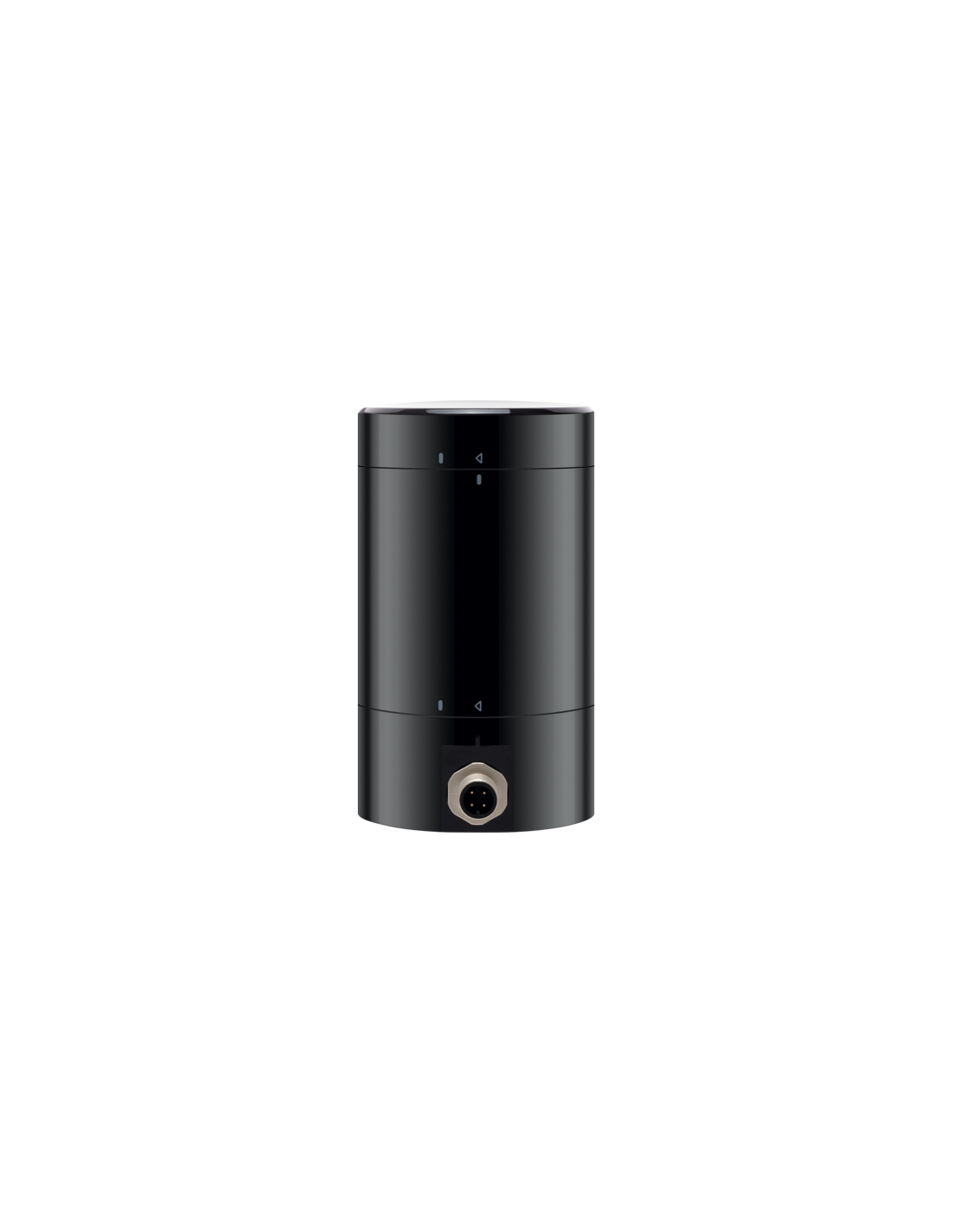

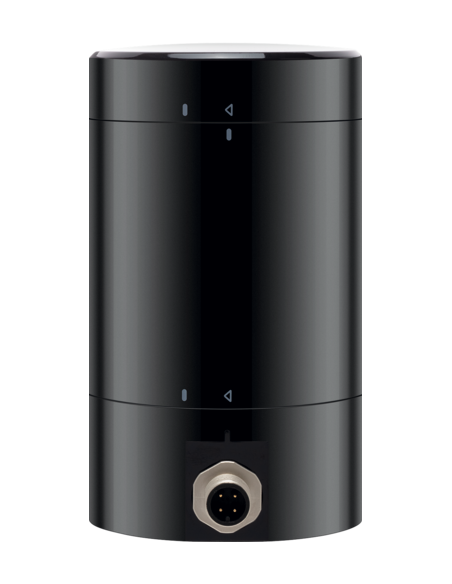

Baza Modlight70 Pro IO-Link, M12 IP65 – Zastosowania i Zalety
Baza Modlight70 Pro IO-Link (kod produktu: 4000-76070-1400015) to zaawansowany moduł przeznaczony do montażu i zasilania kolumn sygnalizacyjnych z komunikacją IO-Link. Urządzenie wyróżnia się wysokim poziomem ochrony IP65, co umożliwia niezawodną pracę nawet w trudnych warunkach przemysłowych.
Moduł ze złączem M12 – szybka i pewna integracja
Podstawa została wyposażona w wytrzymały port M12 z czterema pinami, co ułatwia szybkie podłączenie oraz bezpieczną integrację z systemami automatyki. Złącze typu męskiego, kodowanie A, gwarantuje zgodność ze standardami przemysłowymi oraz umożliwia bezproblemową komunikację i zasilanie urządzenia.
- Stabilne połączenie – szybkozłącza bagnetowe zapewniają solidny i pewny montaż
- Wysoki stopień ochrony (IP65) – ochrona przed kurzem i strumieniami wody
- Wytrzymała obudowa – wykonana z tworzywa sztucznego o podwyższonej odporności
Technologia IO-Link – nowoczesna komunikacja przemysłowa
Urządzenie działa zgodnie ze standardem IO-Link V1.1, jako urządzenie klasy portu A, umożliwiając realizację dwukierunkowej komunikacji cyfrowej z prędkością COM2 (38,4 kbit/s). Minimalny czas cyklu wynosi 8 ms, co pozwala na błyskawiczne przesyłanie danych procesowych (6 bajtów wejścia), gwarantując wydajność systemu.
- Automatyka i linie produkcyjne
- Zautomatyzowane systemy sygnalizacyjne
- Precyzyjne procesy monitoringu i sterowania
Wytrzymałość i bezpieczeństwo w codziennym użytkowaniu
Baza Modlight70 Pro IO-Link przystosowana jest do pracy w zakresie temperatur od -20°C do +50°C, a jej przechowywanie możliwe jest nawet w temperaturach od -30°C do +60°C. Odporny na działanie czynników zewnętrznych korpus w kolorze czarnym zapewnia nie tylko funkcjonalność, ale również estetyczny wygląd urządzenia w każdej aplikacji przemysłowej.
Typowe zastosowania Modlight70 Pro IO-Link
- Sygnalizowanie stanów maszyn i urządzeń
- Systemy bezpieczeństwa w automatyce przemysłowej
- Zastosowania w halach produkcyjnych, magazynach oraz na liniach montażowych
Podsumowanie – baza Modlight70 Pro IO-Link M12 IP65
Baza Modlight70 Pro IO-Link to solidne i nowoczesne rozwiązanie dla przemysłu, umożliwiające łatwe wdrożenie sygnalizacji wizualnej w inteligentnych systemach automatyki. Zastosowanie standardu IO-Link oraz wytrzymała konstrukcja pozwalają wykorzystać produkt w wymagających aplikacjach, gdzie liczy się niezawodność, bezpieczeństwo oraz prostota instalacji.
