Modlight Illumix Slim Line C
4 W
możliwość rozbudowania
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 21,6 V |
| Napięcie robocze DC maks. | 27,6 V |
| Pobór mocy maks. | 4 W |
HMI | Illumination properties
| Radiation angle min. | 120 ° |
| Wydajność świetlna | 145 lm/W |
| Jasny kolor | biel światła dziennego |
| Temperatura barwowa | 5500 K |
| Reprodukcja barwy (Ra) min. | 80 |
| Strumień światła | 580 lm |
Instalowanie | Podłączanie
| Family construction form | M8 |
| Gender | male |
Instalowanie | Układ pinów
| Kodowanie | A |
| Liczba biegunów | 4 |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 2000 m |
| Stopień ochrony (EN IEC 60529) | IP54 |
Ochrona urządzenia | Mechaniczna
| Odporność na wstrząsy (EN IEC 60068-2-27) | 50 g, 11 ms |
| Odporność na wibracje (EN IEC 60068-2-6) | 10 mm (2 ... 9 Hz), 3 g (9 … 200 Hz) |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | eloxiert |
| Materiał obudowa | Aluminium |
| Materiał lekka osłona | Polistyrol |
Dane mechaniczne | Dane montażowe
| Wysokość | 34 mm |
| Szerokość | 218 mm |
| Głębokość | 24 mm |
| Średnica łba śruby maks. | 12 mm |
| Gwint łba śruby maks. | M5 |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 50 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % |
Parametry zacisków
Typ przyłącza 1
| Family construction form | M8 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | n.c. |
| PIN 2 | n.c. |
| PIN 3 | 0 V DC |
| PIN 4 | 24 V DC |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | n.c. |
| PIN 2 | n.c. |
| PIN 3 | 0 V DC |
| PIN 4 | 24 V DC |

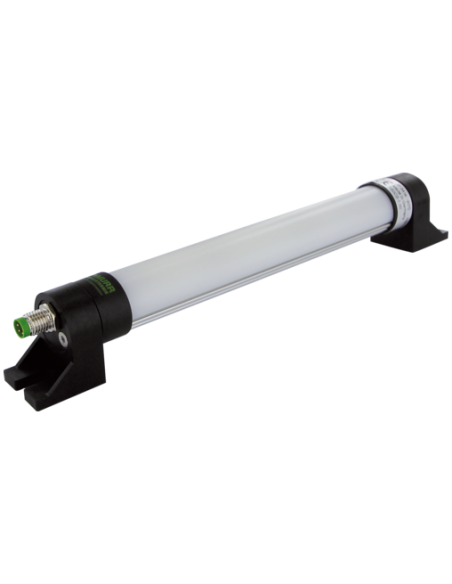

Moduł świetlny Illumix Slim Line C4W 4000-75900-1715004 – Nowoczesne oświetlenie LED do zastosowań przemysłowych
Moduł świetlny Illumix Slim Line C4W to kompaktowe rozwiązanie oświetleniowe, które doskonale sprawdzi się w wymagających środowiskach przemysłowych, warsztatach oraz w automatyce przemysłowej. Zaprojektowany z myślą o wysokiej wydajności oraz energooszczędności, zapewnia jasne i równomierne oświetlenie w miejscach o ograniczonej przestrzeni montażowej.
Najważniejsze zalety modułu świetlnego Illumix Slim Line
- Wysoka wydajność świetlna – osiągająca aż 145 lm/W, co przekłada się na efektywne doświetlenie stanowisk pracy przy niskim zużyciu energii (maks. 4 W).
- Barwa światła dziennego 5500 K – idealna do zastosowań przemysłowych, które wymagają dobrej rozpoznawalności kolorów oraz komfortu wzrokowego.
- Szeroki kąt świecenia 120° – umożliwia oświetlenie dużej powierzchni, minimalizując liczbę potrzebnych punktów świetlnych.
- Stopień ochrony IP54 – zabezpiecza przed pyłem oraz rozbryzgami wody, sprawdzając się w trudnych warunkach przemysłowych.
- Kompaktowa i wytrzymała konstrukcja – aluminiowa obudowa z powłoką eloksalowaną oraz klosz z polistyrolu zwiększają trwałość urządzenia.
- Odporność na wstrząsy i wibracje – spełnia normy EN IEC 60068, dzięki czemu działa niezawodnie przy maszynach i liniach produkcyjnych.

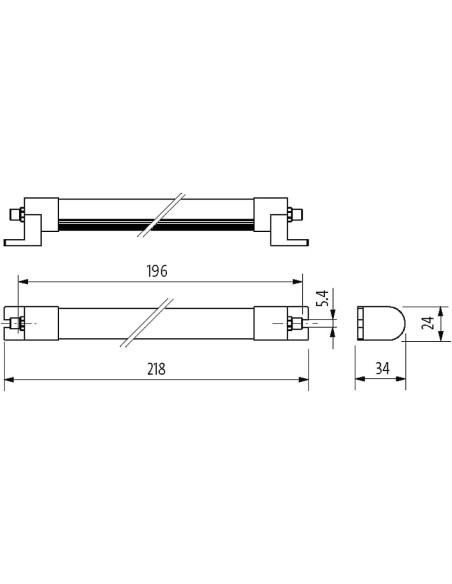

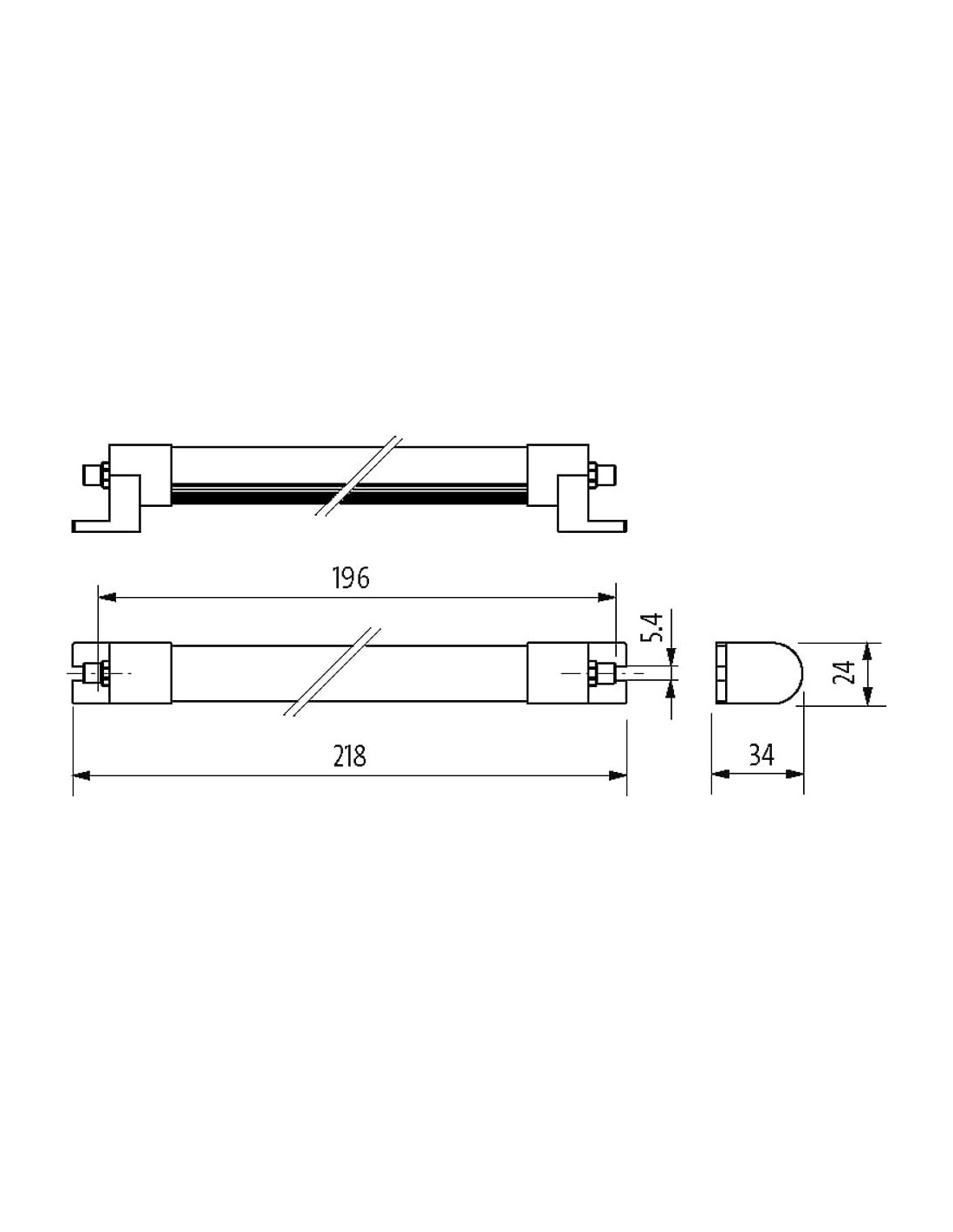

- Łatwy montaż – ergonomiczny kształt oraz kompaktowe wymiary (218 x 34 x 24 mm) pozwalają na montaż w trudno dostępnych miejscach.
- Zoptymalizowana energooszczędność – klasa efektywności E, zużycie energii na poziomie 4 kWh/1000h.
Zastosowania modułu świetlnego LED Illumix Slim Line C4W
Oświetlenie przemysłowe LED ze względu na swoją odporność, wydajność oraz łatwość instalacji jest szczególnie polecane do:
- Oświetlania wnętrz szaf sterowniczych
- Stanowisk montażowych i serwisowych
- Maszyn oraz linii technologicznych
- Warsztatów oraz przestrzeni roboczych o podwyższonych wymaganiach dotyczących odporności
- Obiektów, gdzie istotna jest energooszczędność oraz wysoka jakość światła
Ergonomiczny montaż i wygodne okablowanie
Podłączenie modułu odbywa się za pomocą standardowych złączy M8 (4-biegunowe, kodowanie A), co gwarantuje prosty oraz szybki montaż w rozbudowanych systemach automatyki. Moduł świetlny umożliwia łatwą rozbudowę układu oświetlenia, zachowując pełną kompatybilność z systemami zasilania 24 V DC.
Wydajność świetlna i homogeniczność oświetlenia

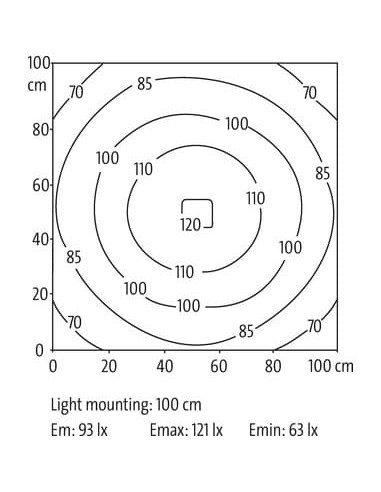

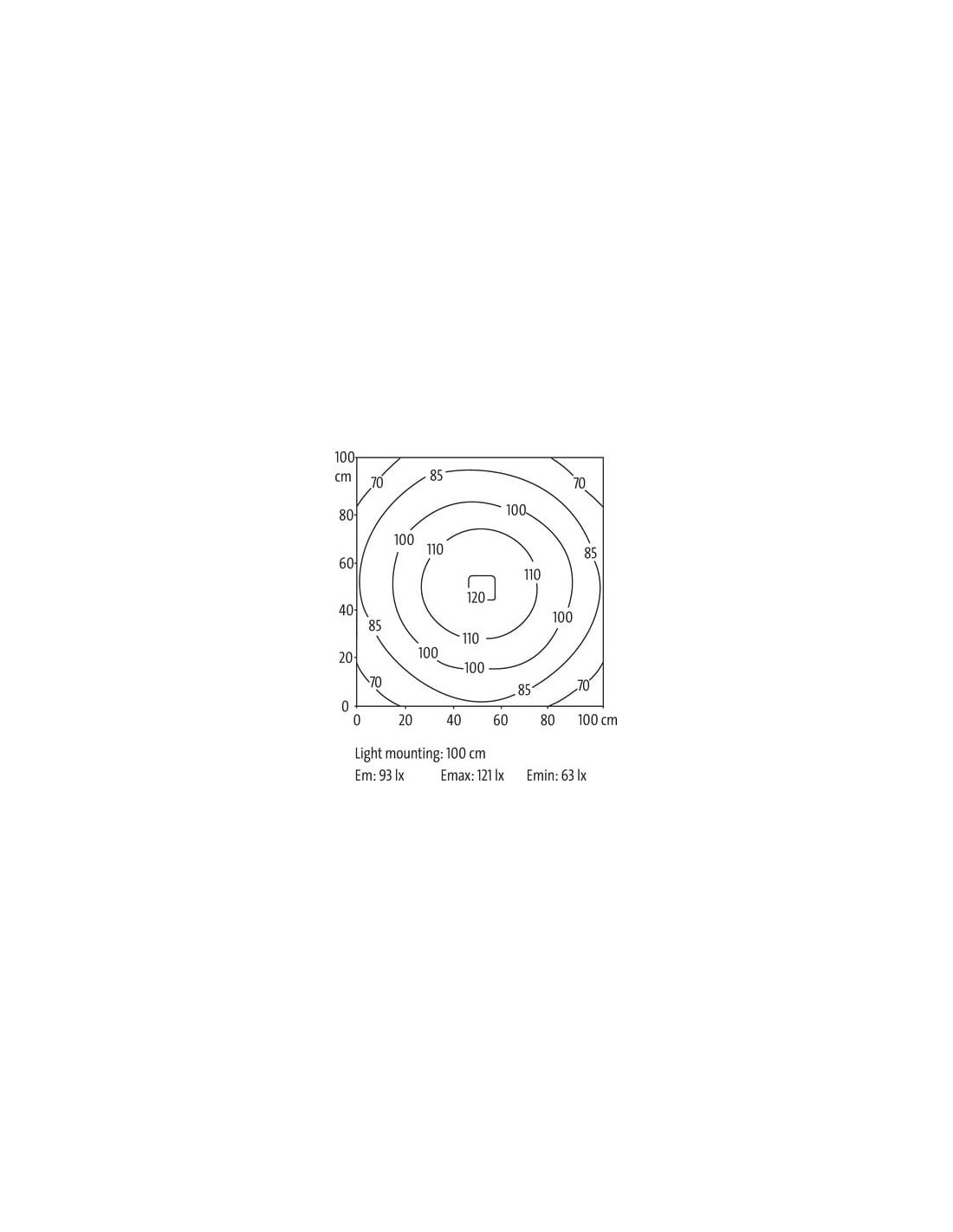

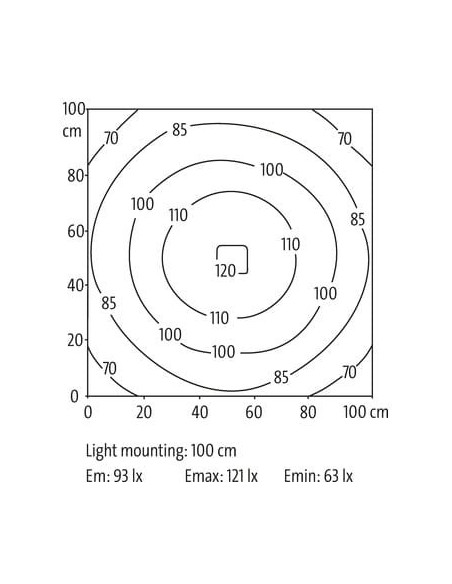

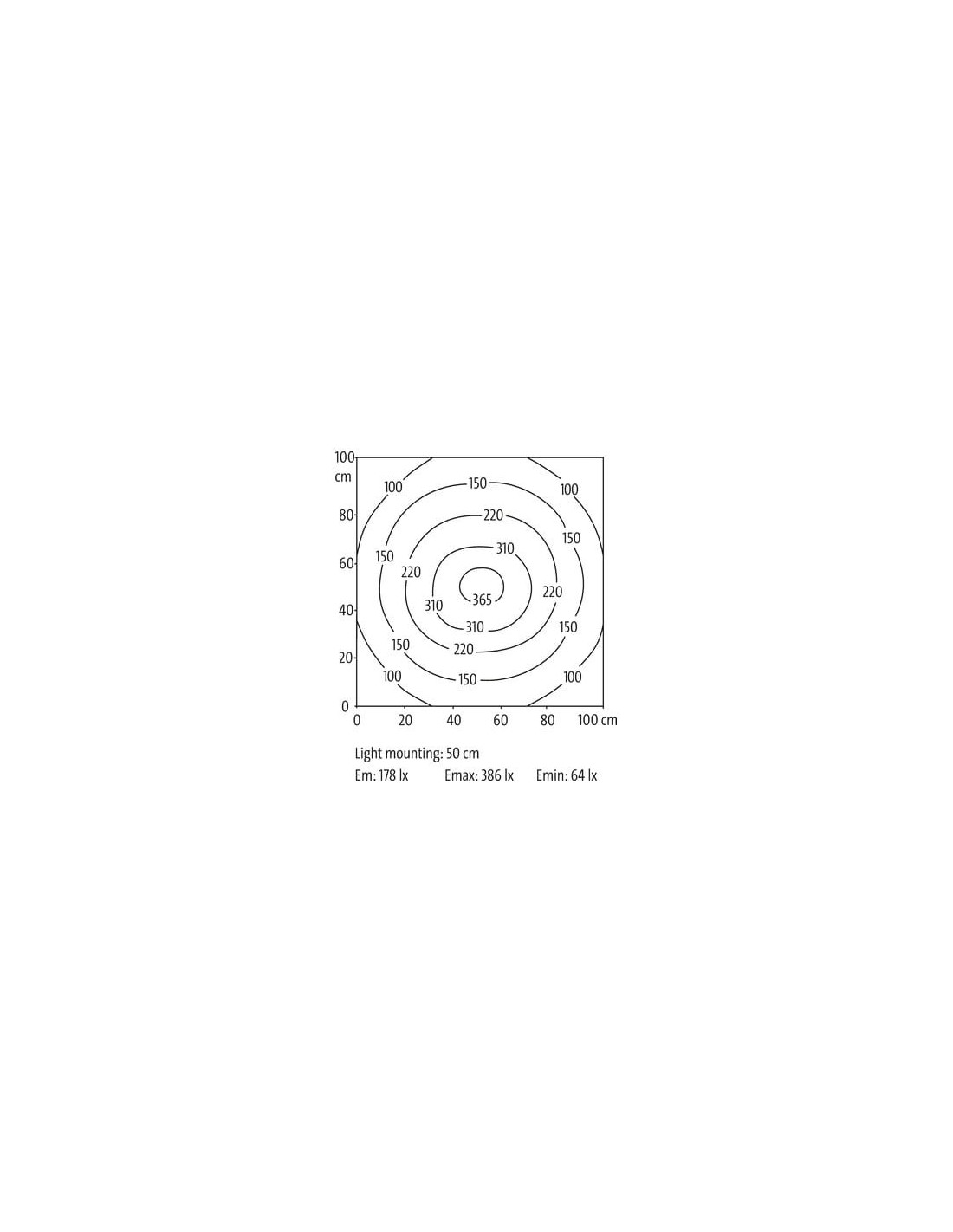

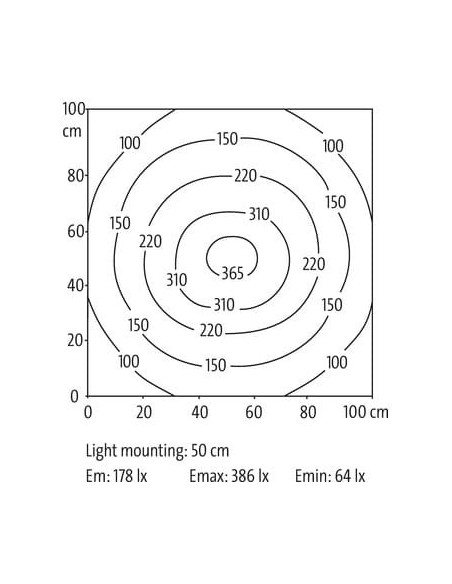

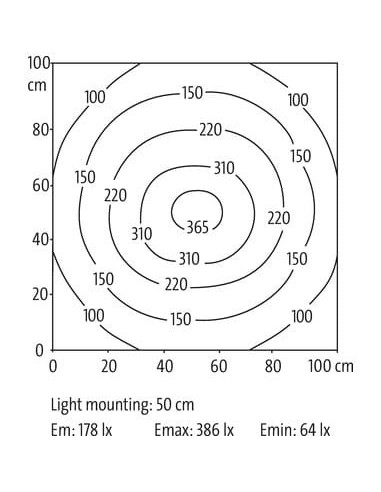

Dzięki szerokiemu kątowi emisji i wysokiemu natężeniu światła, Illumix Slim Line C4W zapewnia równomierne doświetlenie większych powierzchni roboczych. Krzywe rozkładu natężenia oświetlenia zostały zoptymalizowane pod kątem montażu w odległości 50 cm i 100 cm od oświetlanej powierzchni (Em: 178–93 lx), gwarantując komfort pracy oraz bezpieczeństwo użytkowników.
Podsumowanie – funkcjonalność i bezpieczeństwo w jednym module świetlnym
Moduł LED Illumix Slim Line C4W 4000-75900-1715004 to niezawodne, energooszczędne i trwałe rozwiązanie do oświetlenia przemysłowego. Idealnie sprawdzi się wszędzie tam, gdzie liczy się niezawodność, długa żywotność oraz łatwość montażu.
