Modlight Illumix Slim Line C
16 W
możliwość rozbudowania
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 21,6 V |
| Napięcie robocze DC maks. | 27,6 V |
| Pobór mocy maks. | 16 W |
HMI | Illumination properties
| Radiation angle min. | 120 ° |
| Wydajność świetlna | 145 lm/W |
| Jasny kolor | biel światła dziennego |
| Temperatura barwowa | 5500 K |
| Reprodukcja barwy (Ra) min. | 80 |
| Strumień światła | 2320 lm |
Instalowanie | Podłączanie
| Family construction form | M8 |
| Gender | male |
Instalowanie | Układ pinów
| Kodowanie | A |
| Liczba biegunów | 4 |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 2000 m |
| Stopień ochrony (EN IEC 60529) | IP54 |
Ochrona urządzenia | Mechaniczna
| Odporność na wstrząsy (EN IEC 60068-2-27) | 50 g, 11 ms |
| Odporność na wibracje (EN IEC 60068-2-6) | 10 mm (2 ... 9 Hz), 3 g (9 … 200 Hz) |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | eloxiert |
| Materiał obudowa | Aluminium |
| Materiał lekka osłona | Polistyrol |
Dane mechaniczne | Dane montażowe
| Wysokość | 34 mm |
| Szerokość | 638 mm |
| Głębokość | 24 mm |
| Średnica łba śruby maks. | 12 mm |
| Gwint łba śruby maks. | M5 |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 50 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % |
Parametry zacisków
Typ przyłącza 1
| Family construction form | M8 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | n.c. |
| PIN 2 | n.c. |
| PIN 3 | 0 V DC |
| PIN 4 | 24 V DC |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | n.c. |
| PIN 2 | n.c. |
| PIN 3 | 0 V DC |
| PIN 4 | 24 V DC |

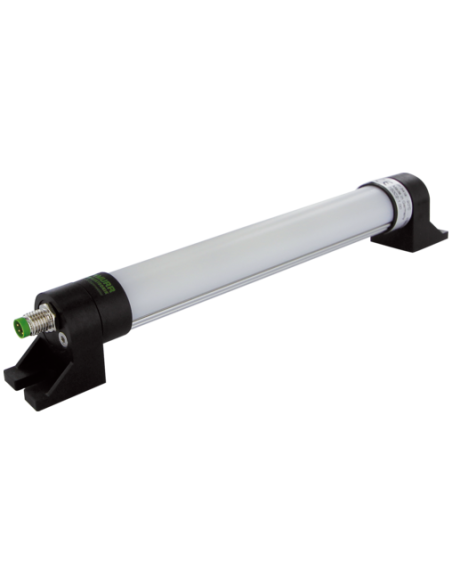

Lampa LED Modlight Illumix Slim Line C16W – Efektywne oświetlenie LED dla przemysłu
Lampa Modlight Illumix Slim Line C16W to nowoczesna, energooszczędna oprawa LED, przeznaczona do zastosowań w przemyśle, technologii oraz automatyce. Dzięki wysokiej wydajności świetlnej i kompaktowej konstrukcji sprawdzi się tam, gdzie liczy się mocne, równomierne i niezawodne oświetlenie.
Kluczowe zalety lampy Modlight Illumix Slim Line C16W
- Wysoka wydajność świetlna – aż 145 lm/W oraz strumień świetlny 2320 lm gwarantują intensywne oświetlenie przestrzeni roboczej.
- Przystosowanie do rozbudowy – konstrukcja umożliwia łatwe łączenie kilku lamp, co pozwala na elastyczne zabudowanie oświetlenia.
- Odporność na trudne warunki – obudowa z anodowanego aluminium oraz stopień ochrony IP54 zapewniają ochronę przed kurzem i wilgocią.
- Szeroki kąt świecenia 120° pozwala na równomierne rozproszenie światła i eliminację cieni.
- Bardzo dobre odwzorowanie barw (Ra ≥ 80) – światło zbliżone do dziennego (5500 K) idealnie nadaje się do stanowisk kontroli jakości i prac precyzyjnych.
- Łatwa instalacja dzięki złączom M8 oraz uniwersalnym uchwytom montażowym.
- Solidna konstrukcja – odporność na wibracje i wstrząsy według norm przemysłowych.
- Energooszczędność potwierdzona klasą energetyczną E (4 kWh/1000h).
Typowe zastosowania lampy LED Modlight Illumix Slim Line
Lampa Modlight Illumix Slim Line C16W znajduje zastosowanie w wielu gałęziach przemysłu, szczególnie tam, gdzie istotna jest niezawodność oraz wysoka jakość oświetlenia:
- Oświetlenie maszyn i linii technologicznych.
- Stanowiska montażowe i kontrolne.
- Szafy sterownicze, tablice rozdzielcze.
- Przemysł motoryzacyjny, elektroniczny i spożywczy.
- Oświetlenie warsztatowe i serwisowe.
Lampa jest przeznaczona do pracy w temperaturach od -30°C do +50°C oraz przy wilgotności od 5% do 95%, co pozwala na jej stosowanie w wymagających środowiskach produkcyjnych.
Konstrukcja oraz montaż lampy Illumix Slim Line C16W

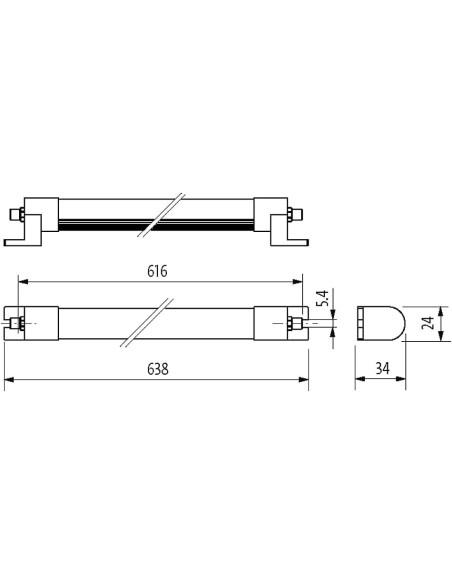

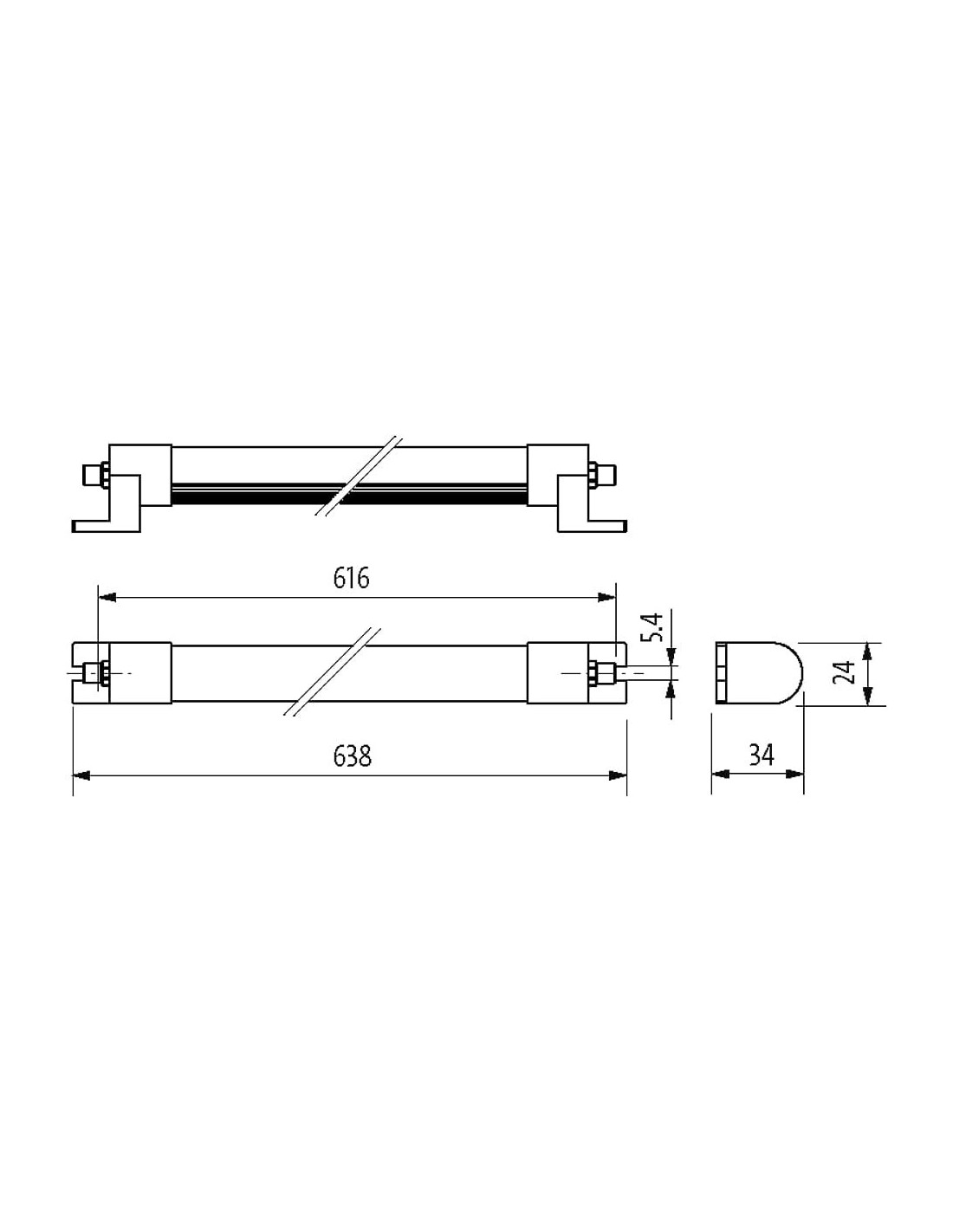

Kompaktowe wymiary (638 × 34 × 24 mm) oraz lekka obudowa z anodowanego aluminium umożliwiają łatwą integrację z maszynami oraz instalacjami przemysłowymi. Polistyrolowa osłona rozprasza światło, eliminując olśnienie. Szeroki zakres napięcia zasilania 24 V DC umożliwia integrację z typową automatyką przemysłową.
Rozkład natężenia światła i efektywność

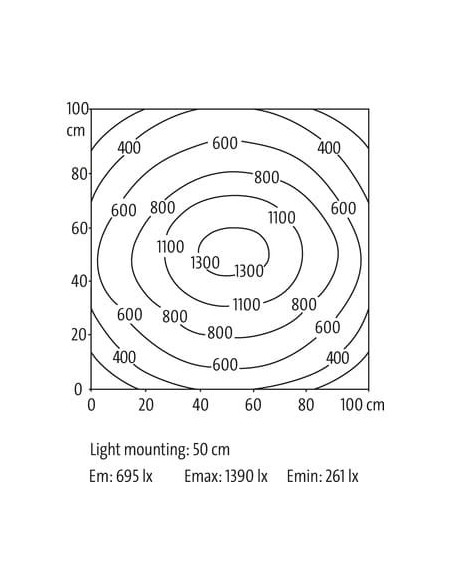

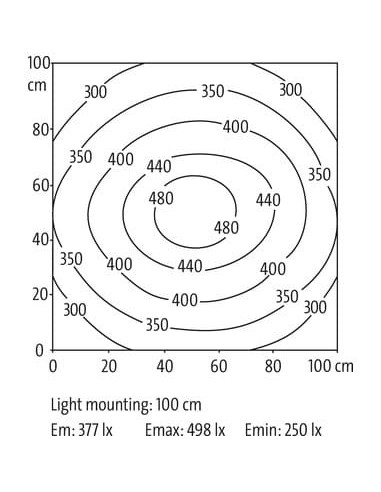

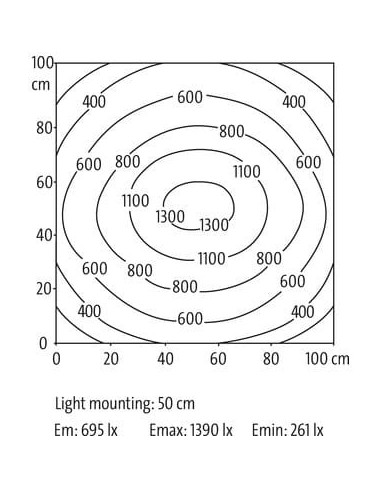

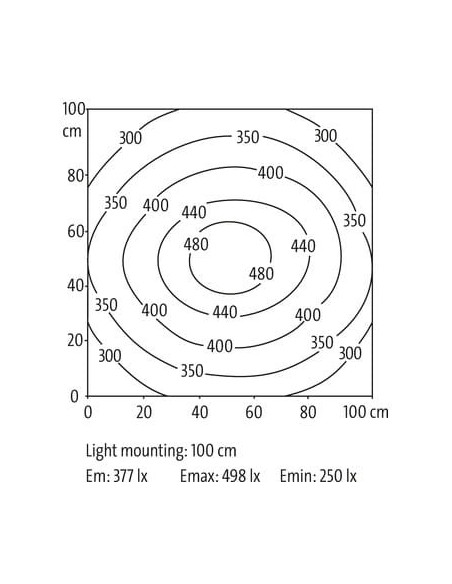

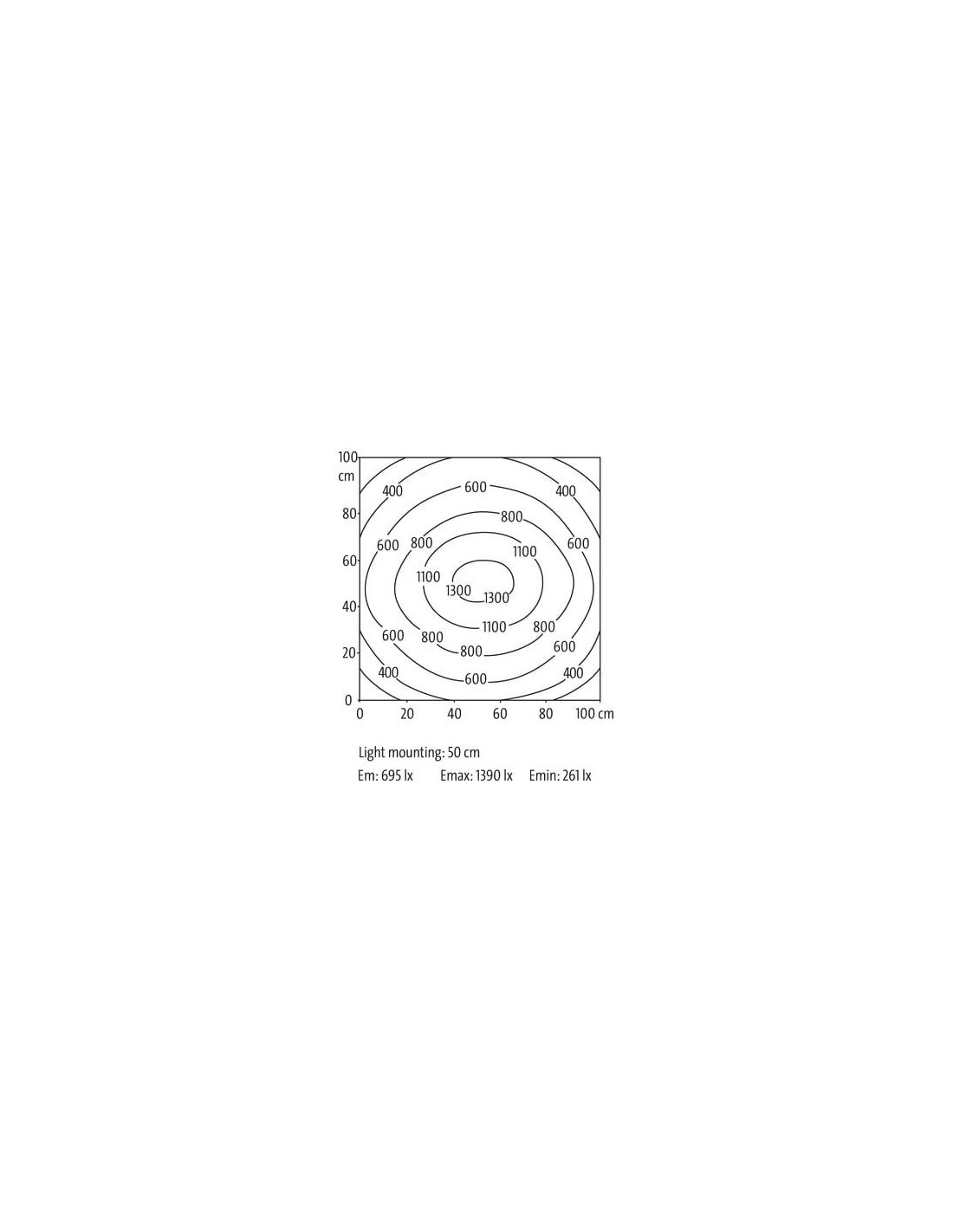

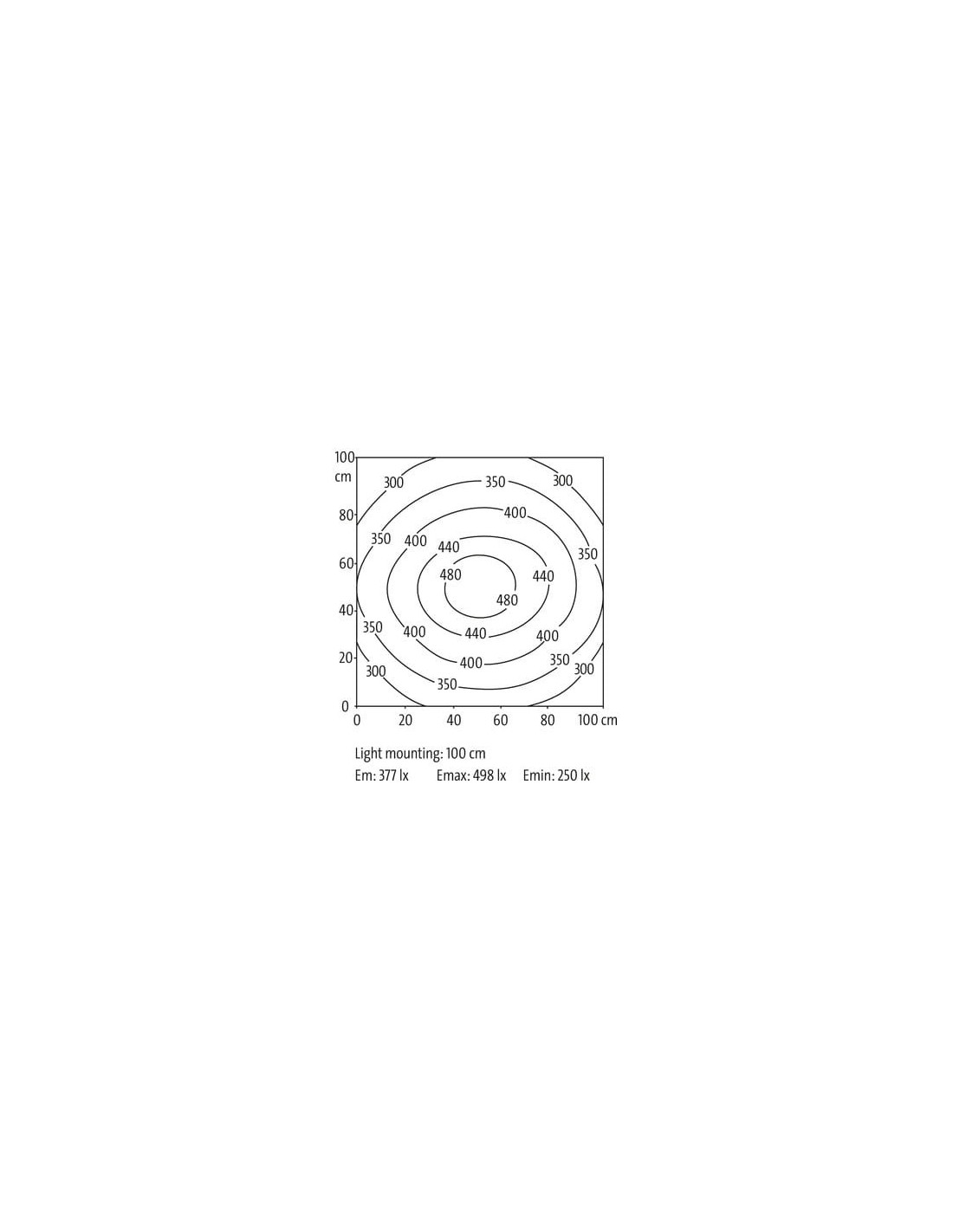

Dzięki równomiernemu rozkładowi światła, intensywność oświetlenia na wysokości 100 cm wynosi Em: 377 lx (Emax: 498 lx, Emin: 250 lx), a na wysokości 50 cm aż Em: 695 lx (Emax: 1390 lx, Emin: 261 lx) – co zapewnia efektywną pracę nawet na dużych powierzchniach roboczych.
Podłączenie i kompatybilność
Dwustronne złącza M8 (żeńskie i męskie) 4-pinowe z kodowaniem A umożliwiają szeregowe łączenie lamp oraz szybkie podłączenie do zasilania 24 V DC, typowego dla instalacji przemysłowych.
Podsumowanie – nowoczesne oświetlenie LED dla przemysłu
Lampa Modlight Illumix Slim Line C16W to wytrzymała, nowoczesna i energooszczędna oprawa LED o uniwersalnych zastosowaniach przemysłowych, odpowiadająca na potrzeby nowoczesnych aplikacji oświetleniowych – od maszyn i szaf sterowniczych, po stanowiska robocze i warsztaty.
