Dostępny
(czerwony)
24 V AC/DC
Stopień ochrony IP40
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 20,4 V |
| Napięcie robocze AC maks. | 26,4 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 20,4 V |
| Napięcie robocze DC maks. | 26,4 V |
| Pobór prądu min. | 13 mA |
| Pobór prądu maks. | 17 mA |
Instalowanie | Podłączanie
| Connection information | Faston 2.8×0.8 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP40 |
Dane techniczne | Dane mechaniczne
| Średnica LED | 5 mm |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | szary |
| Materiał obudowa | PVC |

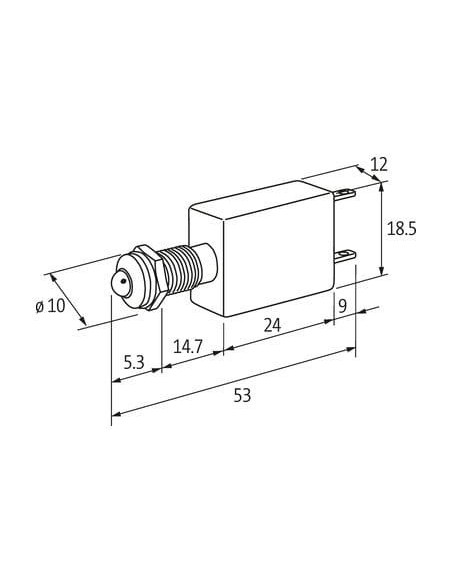

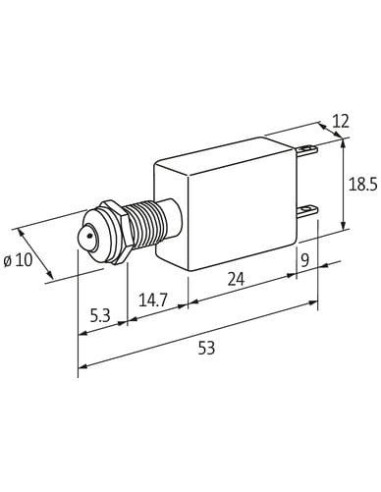

Dane mechaniczne | Dane montażowe
| Średnica otworu płyty przedniej | 8 mm |
| Wysokość | 18,5 mm |
| Szerokość | 12 mm |
| Głębokość | 53 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |

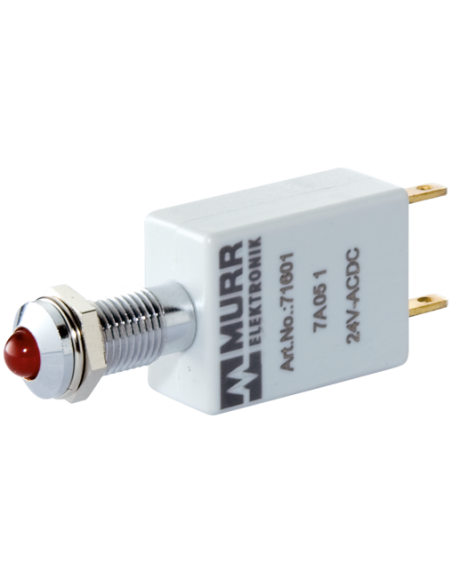

Wskaźnik świetlny LED 24V AC/DC 15mA czerwony – sygnalizacja i kontrola stanów
Wskaźnik LED 24V AC/DC (kod produktu: 71601) to niezawodne rozwiązanie dedykowane do sygnalizowania stanów pracy w szafach sterowniczych, panelach operatorskich oraz rozdzielnicach elektrycznych. Urządzenie charakteryzuje się kompaktowymi wymiarami i trwałą konstrukcją, co zapewnia bezpieczeństwo oraz długotrwałe, bezawaryjne użytkowanie w różnych warunkach przemysłowych.
Zastosowanie wskaźnika LED 24V AC/DC IP40
Uniwersalny wskaźnik świetlny LED może być używany w instalacjach automatyki przemysłowej, systemach sterowania, maszynach produkcyjnych, a także w rozdzielnicach oraz skrzynkach elektrycznych. Dzięki dwubiegunowemu zasilaniu (AC/DC) jest szczególnie polecany wszędzie tam, gdzie wymagana jest sygnalizacja zapalania, awarii, aktywności zasilania lub innych stanów pracy urządzeń.
- Szybka i wygodna instalacja – złącze Faston 2.8×0.8 mm umożliwia łatwy montaż oraz podłączenie w układzie sterowania.
- Kompaktowa budowa – niewielkie wymiary gwarantują montaż wskaźnika nawet w bardzo ograniczonych przestrzeniach.
- Nowoczesny wygląd i trwałość – korpus wykonany z odpornego PVC oraz metalowa nakrętka zapewniają wysoką odporność mechaniczną.
Kluczowe cechy wskaźnika LED 24V AC/DC – czerwony
Wskaźnik LED o napięciu nominalnym 24V AC/DC współpracuje z napięciem w zakresie 20,4–26,4 V, co zwiększa uniwersalność zastosowania w różnych aplikacjach. Zastosowanie diody LED zapewnia niskie zużycie energii (tylko 13–17 mA) oraz dużą żywotność.
Wskaźnik jest odporny na szeroki zakres temperatur roboczych od -40°C do +70°C, dzięki czemu sprawdzi się w trudnych warunkach przemysłowych oraz tam, gdzie zmienne są warunki otoczenia.
- Stopień ochrony IP40 – zabezpieczenie przed ciałami obcymi o średnicy powyżej 1 mm.
- Widoczna czerwona sygnalizacja – czytelne informowanie o stanie pracy urządzenia.
- Szybki montaż dzięki średnicy mocowania 8 mm oraz długości przewodów umożliwiającej wygodne podłączenie.
- Wytrzymały korpus z PVC oraz chromowana tuleja mocowana za pomocą nakrętki.
Typowe zastosowanie i możliwości wykorzystania
Wskaźnik LED 24V AC/DC IP40 przeznaczony jest do sygnalizowania obecności napięcia, stanów alarmowych, pracy urządzenia, bądź potwierdzania uruchomienia procesów w instalacjach elektrycznych i automatyki. Dzięki uniwersalności i prostocie montażu jest chętnie wybierany przez elektryków, automatyków oraz projektantów szaf sterowniczych.
Odpowiedni zarówno do zastosowań profesjonalnych, jak i serwisowych oraz modernizacyjnych w istniejących instalacjach.
