Podstawa
z portem M12
ze stopką magnetyczną
M12 (8-piny), z boku
Konektory znajdują się w zakładce "Technika podłączania".
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 21,6 V |
| Napięcie robocze DC maks. | 26,4 V |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
Dane techniczne | Dane mechaniczne
| Siła przyczepności | 290 N |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Wysokość | 135 mm |
| Szerokość | 88 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 8 |
| PIN 1 | 24 V DC / 0 V |
| PIN 2 | LED-Modul RD |
| PIN 3 | 0 V / 24 V DC |
| PIN 4 | LED-Modul CL |
| PIN 5 | LED-Modul YE |
| PIN 6 | LED-Modul BU |
| PIN 7 | LED-Modul GN |
| PIN 8 | Buzzer |
Typ przyłącza 2
| Typ montażu | Zamknięcie bagnetowe |

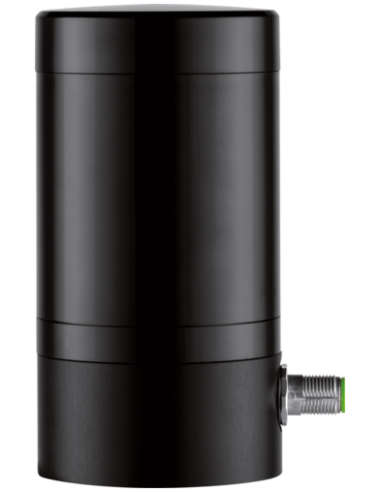

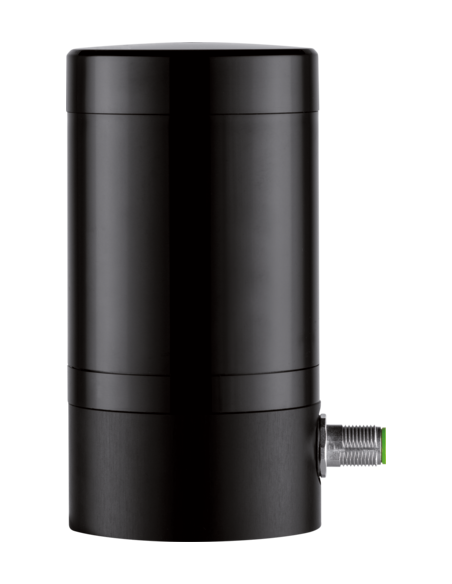

Moduł sygnalizacyjny Modlight70 Pro 8-biegunowy M12 – wygodny i uniwersalny moduł sygnalizacyjny
Moduł linki Modlight70 Pro 8-biegunowy M12 o kodzie produktu 4000-76070-1500002 to nowoczesne rozwiązanie dla zastosowań przemysłowych, w których istotne jest jasne, niezawodne i przejrzyste sygnalizowanie stanów pracy maszyn lub procesów. Moduł znajduje zastosowanie przede wszystkim w automatyce przemysłowej, liniach produkcyjnych, systemach monitoringu oraz na stanowiskach roboczych, gdzie sygnalizacja świetlna i dźwiękowa ma kluczowe znaczenie dla bezpieczeństwa oraz efektywności pracy.
Wysoki poziom odporności i niezawodności
Obudowa modułu została wykonana z wytrzymałego tworzywa sztucznego w kolorze czarnym. Ochrona na poziomie IP65 zgodna z normą EN IEC 60529 zapewnia skuteczną ochronę przed pyłem i strumieniami wody, co pozwala na montaż w trudnych warunkach przemysłowych. Magnetyczna stopka umożliwia szybkie i łatwe mocowanie na różnych powierzchniach metalowych, bez konieczności dodatkowej ingerencji w stanowisko pracy.
Uniwersalne zastosowanie oraz łatwość integracji z automatyką
Moduł został wyposażony w port M12, 8-pinowy, co czyni go kompatybilnym z szeroką gamą systemów automatyki. Z boku obudowy znajduje się złącze kątowe, które ułatwia organizację okablowania nawet w ograniczonej przestrzeni.
- Stosowany do sygnalizacji stanów maszyny i alarmów
- Idealny do wykorzystania jako wieża sygnalizacyjna w liniach produkcyjnych
- Możliwość szybkiej wymiany dzięki złączom M12
- Przystosowany do pracy w temperaturze od -30°C do +60°C
- Siła przyczepności magnesu: 290 N – stabilność mocowania nawet przy wibracjach
Zaawansowane funkcje sygnalizacyjne
Modlight70 Pro umożliwia personalizowaną sygnalizację dzięki dedykowanym wyjściom na diody LED w kolorach: czerwony, żółty, niebieski, zielony oraz bezbarwny (biały). Dodatkowo jest wyposażony w wyjście na dźwiękowy sygnalizator (buzzer).

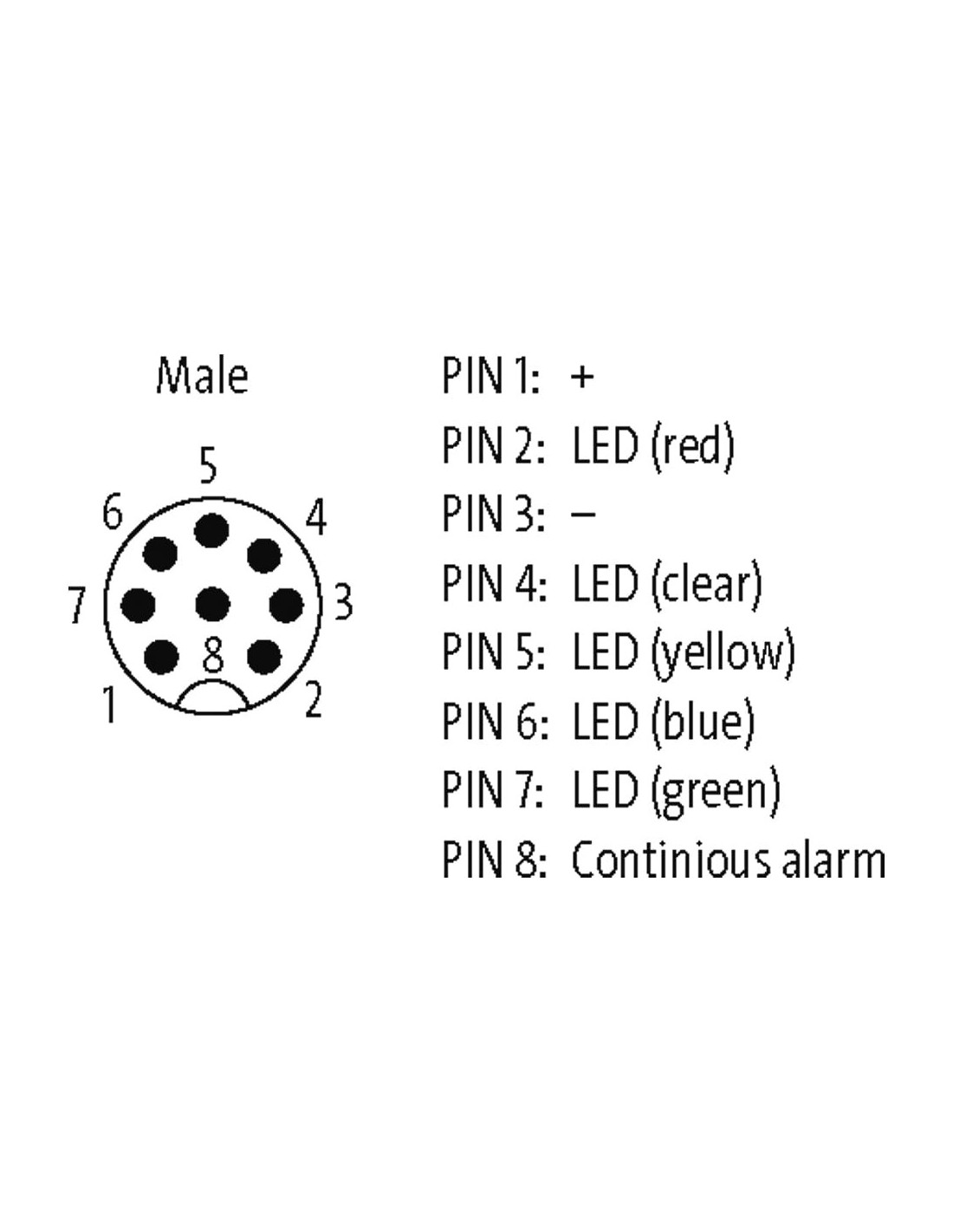

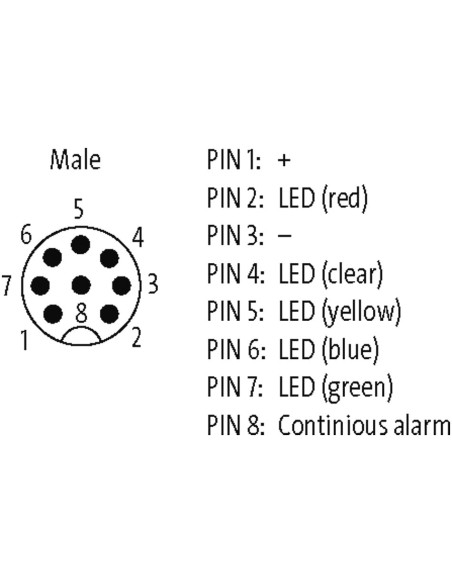

Rozkład pinów M12:
- PIN 1: Zasilanie + (24V DC)
- PIN 2: LED czerwona – sygnalizacja awarii lub alarmu
- PIN 3: Masa (-)
- PIN 4: LED bezbarwna – status gotowości lub informacji
- PIN 5: LED żółta – ostrzeżenie
- PIN 6: LED niebieska – specjalne stany robocze
- PIN 7: LED zielona – sygnalizacja normalnej pracy
- PIN 8: Sygnalizator dźwiękowy – ciągły alarm
Kluczowe zalety Modułu Modlight70 Pro
- Prosta integracja z systemami sterowania PLC i innymi urządzeniami automatyki
- Kompaktowa budowa: wysokość 135 mm, szerokość 88 mm, głębokość 70 mm
- Wysoka odporność na czynniki środowiskowe – idealny do zastosowań w halach przemysłowych, warsztatach i magazynach
- Możliwość łatwego montażu i demontażu dzięki magnetycznej podstawie
- Bezpieczna eksploatacja dzięki szerokiemu zakresowi temperatur pracy oraz wysokiemu stopniowi ochrony
Moduł Modlight70 Pro to niezawodne rozwiązanie dedykowane do sygnalizacji stanu maszyn, procesów produkcyjnych oraz stanów alarmowych w nowoczesnych systemach przemysłowych. Łatwa obsługa, szeroka gama zastosowań i solidna konstrukcja czynią z niego idealny wybór dla wymagających użytkowników automatyki przemysłowej.
