Koszyk
Dostępny
(żółty/zielony)
24 V DC
Stopień ochrony IP40
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 20,4 V |
| Napięcie robocze DC maks. | 26,4 V |
| Pobór prądu min. | 13 mA |
| Pobór prądu maks. | 17 mA |
Instalowanie | Podłączanie
| Connection information | Faston 2.8×0.8 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP40 |
Dane techniczne | Dane mechaniczne
| Średnica LED | 5 mm |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | szary |
| Materiał obudowa | PVC |

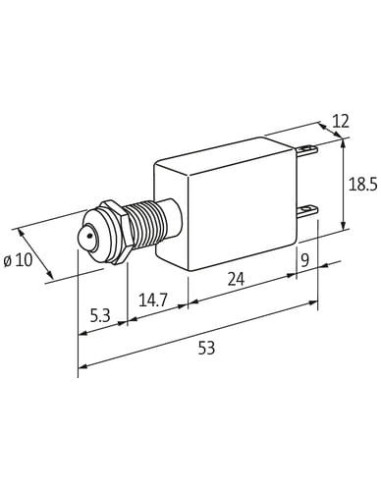

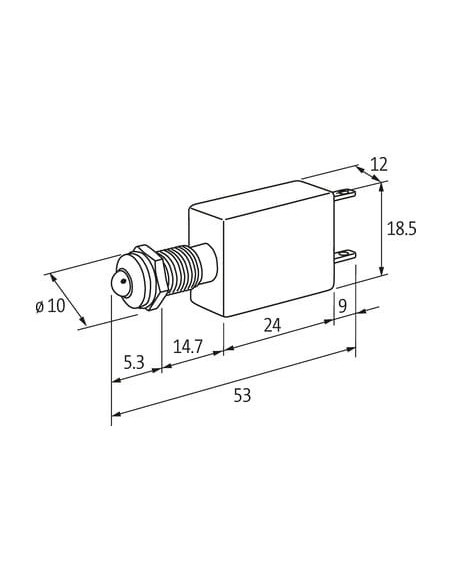

Dane mechaniczne | Dane montażowe
| Średnica otworu płyty przedniej | 8 mm |
| Wysokość | 18,5 mm |
| Szerokość | 12 mm |
| Głębokość | 53 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
Wskaźnik LED dwukolorowy żółto/zielony 24V DC – kod produktu 71811
Wskaźnik LED dwukolorowy żółto/zielony 71811 to niezawodne rozwiązanie sygnalizacyjne, które znajduje szerokie zastosowanie w przemyśle automatyki, maszynowniach oraz instalacjach elektrycznych. Oferuje możliwość sygnalizacji dwóch stanów roboczych – żółtego oraz zielonego – dzięki czemu doskonale sprawdza się w panelach sterowniczych, rozdzielnicach czy systemach nadzorczych.
Zastosowanie wskaźnika LED żółto/zielonego 24V
Dwukolorowy wskaźnik LED doskonale nadaje się do wizualizacji stanu urządzeń, procesów lub obwodów. Może być stosowany jako wskaźnik:
- Stanu pracy maszyn – pokazuje gotowość do pracy lub stan alarmowy
- Sygnalizacja w automatyce przemysłowej
- Panele operatorskie i pulpity sterownicze
- Składniki wizualnych systemów bezpieczeństwa
- Rozdzielnice i szafy elektryczne
Najważniejsze cechy produktu
- Dwukolorowa dioda LED – możliwość sygnalizacji dwóch różnych stanów (żółty/zielony) przy wykorzystaniu jednej oprawy
- Napięcie zasilania 24V DC (zakres 20,4-26,4V) – zgodność z typowymi systemami przemysłowymi
- Niski pobór prądu – energooszczędna praca, pobór już od 13 mA
- Kompaktowe wymiary – idealny do montażu w miejscach o ograniczonej przestrzeni (głębokość: 53 mm, średnica otworu montażowego: 8 mm)
- Solidna konstrukcja – obudowa z wytrzymałego PVC i stopień ochrony IP40
- Prosty i szybki montaż – złącza typu Faston 2,8×0,8 mm
- Szeroki zakres temperatury pracy – od -40°C do +70°C
Budowa i montaż wskaźnika LED 71811
Obudowa wskaźnika LED została wykonana z wytrzymałego tworzywa PVC w kolorze szarym. Dzięki kompaktowym wymiarom oraz wygodnemu systemowi przyłączeniowemu (Faston) montaż urządzenia jest szybki i bezproblemowy, nawet w ciasnych przestrzeniach. Przedni panel wyposażony jest w diodę LED o średnicy 5 mm, która zapewnia dobrą widoczność sygnalizacji.
Bezpieczeństwo i niezawodność
Stopień ochrony IP40 umożliwia zastosowanie wskaźnika w typowych warunkach przemysłowych i instalacyjnych, zapewniając jednocześnie ochronę przed dostępem do elementów niebezpiecznych oraz ograniczoną ochronę przed pyłem. Dzięki szerokiemu zakresowi temperatur roboczych urządzenie sprawdzi się w różnorodnych środowiskach.
Typowe zastosowania wskaźnika LED dwukolorowego
- Sygnalizacja poprawności działania systemów
- Informowanie o stanie awarii lub gotowości maszyny
- Wizualizacje w systemach bezpieczeństwa
- Zastosowanie w automatyce budynkowej i przemysłowej
Wskaźnik LED dwukolorowy żółto/zielony 71811 to sprawdzony wybór dla osób poszukujących niezawodnej, energooszczędnej i łatwej w montażu sygnalizacji diodowej w systemach 24V DC.
