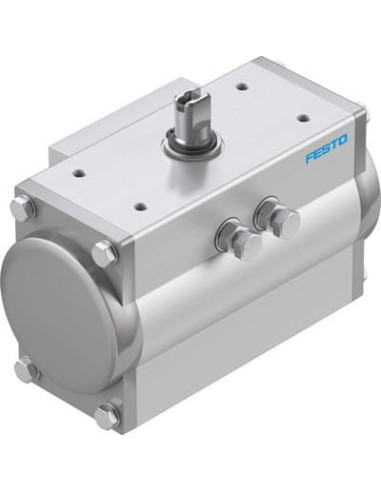

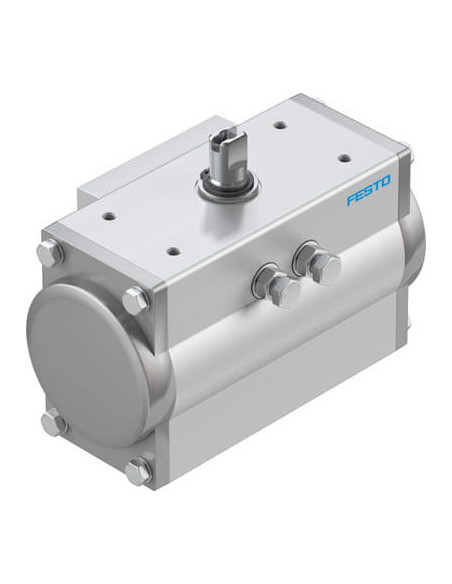

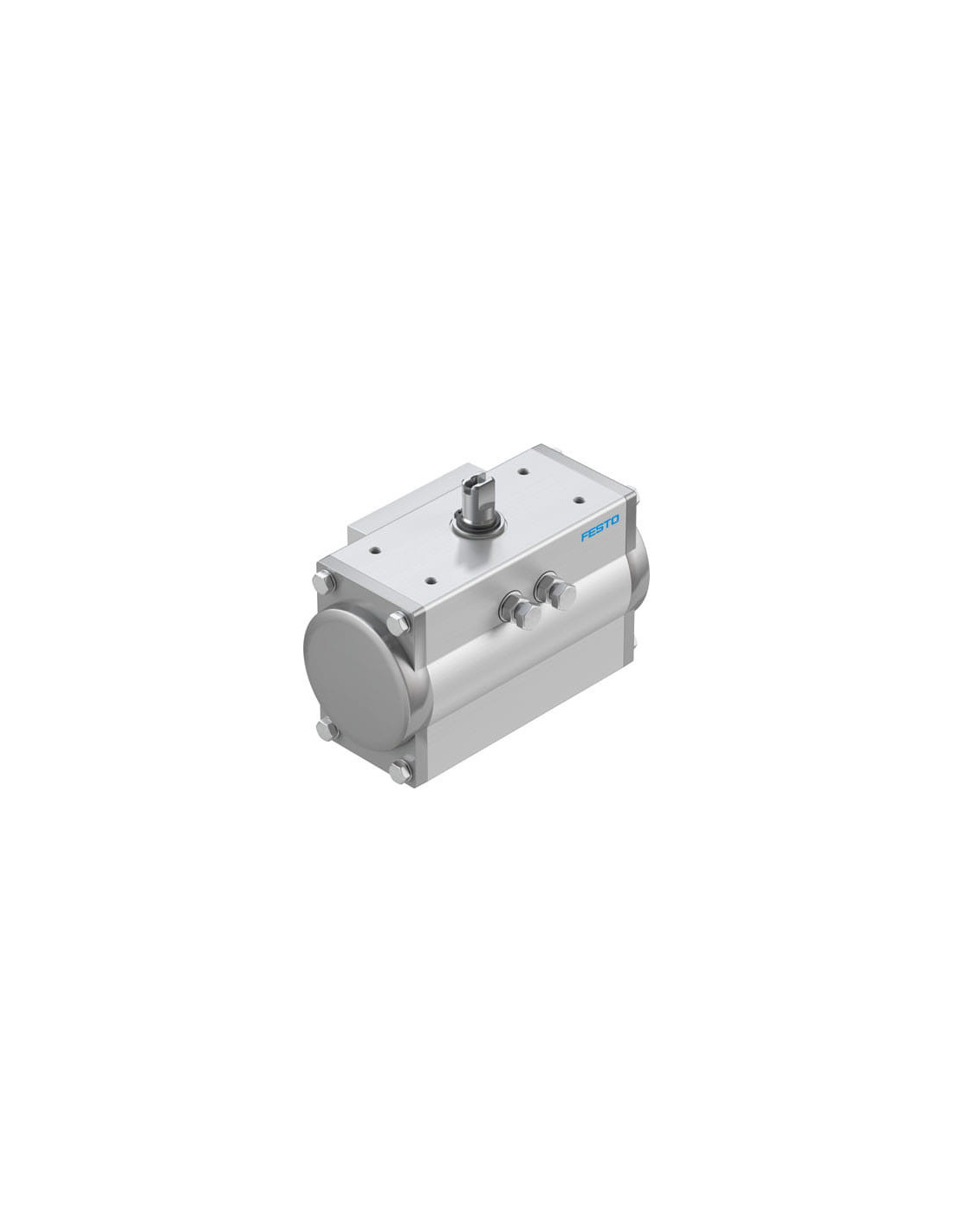

DFPD-20-RP-90-RD-F04 Napęd wahadłowy ISO5211 F04 kwadrat 11mm 20Nm/5,5Bar

Dane techniczne

Napęd wahadłowy Festo DFPD-20-RP-90-RD-F04 - Precyzyjna Automatyzacja Obrotowa

Napęd wahadłowy Festo DFPD-20-RP-90-RD-F04 to niezawodne rozwiązanie stosowane w nowoczesnych systemach automatyki przemysłowej. Produkt jest zgodny z normą ISO 5211 i wyposażony w kwadratowy wał o wymiarze 11 mm, co umożliwia szerokie zastosowanie w instalacjach sterujących zaworami motylkowymi, kulowymi oraz innymi elementami obrotowymi. Dzięki kompaktowej konstrukcji, napęd charakteryzuje się wysoką żywotnością oraz łatwością integracji z istniejącymi systemami.

Zastosowanie napędu wahadłowego DFPD

Napędy wahadłowe tej serii wykorzystywane są w branżach, w których wymagana jest kontrola ruchu obrotowego w zakresie do 90°, m.in. w:

• Automatyce procesowej — sterowanie zaworami armatury przemysłowej.
• Przemyśle chemicznym i petrochemicznym — instalacjach gazowych i pyłowych wymagających wysokiego poziomu bezpieczeństwa ATEX.
• Oczyszczalniach ścieków oraz w przemyśle wodno-kanalizacyjnym.
• Systemach przeciwpożarowych i instalacjach bezpieczeństwa z certyfikacją SIL.
• Przemyśle spożywczym oraz farmaceutycznym, gdzie kluczowa jest odporność na korozję.

Najważniejsze zalety i funkcje

• Dwustronne działanie — umożliwia precyzyjne i szybkie wykonywanie ruchu wahadłowego.
• Wysoki moment obrotowy — 20 Nm przy ciśnieniu roboczym 5,5 bar, idealny do średnich i większych zaworów.
• Regulacja położenia końcowego — zakres regulacji kąta obrotu od -5° do +5° pozwala na dostosowanie położenia do specyfiki instalacji.
• Odporność na korozję i agresywne czynniki — dzięki zastosowaniu stali nierdzewnej, aluminium anodowanego oraz wysokogatunkowych tworzyw odpornych na środki chemiczne.
• ATEX — przystosowany do pracy w strefach zagrożonych wybuchem gazu i pyłu (II 2G, II 2D), spełnia wymagania Ex h IIC T4 Gb X oraz Ex h IIIC T105°C Db X.
• Certyfikacja bezpieczeństwa — spełnia normy SIL3 w redundantnej architekturze, zapewniając wyjątkowo wysoką niezawodność działania w krytycznych zastosowaniach.
• Niskie zużycie powietrza — efektywna konstrukcja gwarantuje ekonomiczną eksploatację.
• Elastyczny montaż — uniwersalna pozycja zabudowy oraz znormalizowane przyłącza pneumatyczne (G1/8).

Konstrukcja i trwałość napędu wahadłowego Festo DFPD

Konstrukcja napędu opiera się na mechanizmie zębatka-zębnik, co zapewnia płynny i niezawodny ruch obrotowy. Obudowa z anodowanego aluminium oraz komponenty odporne na korozję gwarantują długą żywotność, nawet w wymagających warunkach przemysłowych. Średnia klasa odporności na korozję (CRC 2) oraz wysoka szczelność umożliwiają pracę w trudnych środowiskach.

Główne zalety techniczne napędu wahadłowego

• Bezawaryjność i długa żywotność – szacowany czas bezawaryjnej pracy (MTTFd) to ponad 1100 lat.
• Szeroki zakres temperatur pracy od -20°C do +80°C pozwala na zastosowanie w różnorodnych warunkach.
• Bezpłatny wybór pozycji montażu – możliwość dowolnej orientacji podczas montażu.
• Zgodność z normami: IEC 61508, ISO 13849, VDI/VDE 3845, RoHS.

Typowe zastosowania i możliwości wykorzystania

Model DFPD-20-RP-90-RD-F04 jest szczególnie polecany do automatyzacji zaworów motylkowych, kulowych oraz innych elementów wymagających precyzyjnej kontroli obrotu w instalacjach przemysłowych. Dzięki wysokiej odporności na czynniki zewnętrzne oraz certyfikacjom bezpieczeństwa znajduje zastosowanie w automatyce procesów, instalacjach przemysłowych, komunalnych i zabezpieczeniach przeciwpożarowych.

Wybierając napęd wahadłowy Festo DFPD-20-RP-90-RD-F04, zyskuje się niezawodność, elastyczność montażu oraz pewność spełnienia najbardziej rygorystycznych norm bezpieczeństwa w środowiskach przemysłowych.
