Dane techniczne
| Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0° | od 1 l |
| ATEX-Kategoria Gaz | II 2G |
| ATEX-Kategoria Pył | II 2D |
| Certyfikat | DNVGL TAP00001CE, TÜV Rheinland 968/V 1106.00/19 |
| Certyfikowany dla funkcji bezpieczeństwa zgodnie z ISO 13849 i IEC 61508 (SIL) | do SIL 1 High Demand mode, Up to SIL 3 in redundant architecture, Produkt może być stosowany w SRP/CS do SIL 2 Low Demand |
| Ciśnienie robocze | 2 - 8 bar |
| Ciśnienie robocze MPa | 0,2 - 0,8 MPa |
| Component suitable for safety functions | Safety device |
| End-position adjusting range at nominal swivel angle | -5 - 5 deg |
| Ex-Ochrona przeciwwybuchowa Gaz | Ex h IIC T4 Gb X |
| Ex-Ochrona przeciwwybuchowa Pył | Ex h IIIC T105°C Db X |
| Ex-Temperatura otoczenia | -20°C |
| Funkcja bezpieczeństwa | Execute working stroke in defined time |
| Kąt obrotu | od 90 deg |
| Kierunek zamykania | Zamykanie w prawo |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Konstrukcja | Zębatka/Zębnik |
| Materiał krzywki | Odlew ze stali szlachetnej |
| Materiał łożyska | POM |
| Materiał obudowy | Stop aluminium, anodowany |
| Materiał płyty przyłączeniowej | Stop aluminium, anodowany |
| Materiał pokrywy | Odlew aluminiowy, pokrycie ochronne |
| Materiał śrub | Stal wysokostopowa, nierdzewna |
| Materiał tłoka | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Materiał wałka | Stal, niklowana |
| Mean Time to Failure dangerous (MTTFd) | 1126 years |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Moment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0° | od 10,3 Nm |
| Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90° | od 10,3 Nm |
| Nominal operating pressure | od 0,55 MPa |
| Nominal operating pressure (psi) | od 79,75 psi |
| Nominalne ciśnienie robocze | od 5,5 bar |
| Operating pressure | 29 - 116 psi |
| PFD (Probability of Failure on Demand) | od 0,00142 |
| Podłączenie dla pozycjonera i czujnika położenia zgodne z normą | VDI/VDE 3845 Wielkość AA 1 |
| Pozycja zabudowy | Dowolna |
| Prawdopodobieństwo uszkodzenia na godzinę w [1/h]. | od 1,01E-07 |
| Przyłącza pneumatyczne | G1/8 |
| Przyłącze wałka | T9 |
| Przyłącze zaworu odpowiada normie | VDI/VDE 3845 (NAMUR) |
| Regulacja położenia końcowego przy 0° | -5 - 5 deg |
| Rysunek otworowania kołnierza | F03 |
| Safety Integrity Level (SIL) | Up to SIL 3 in redundant architecture, Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, do SIL 1 High Demand mode |
| Temperatura otoczenia | -20 - 80 °C |
| Temperatura przechowywania | -20 - 60 °C |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwaga o momencie obrotowym | Roboczy moment obrotowy napędu nie może być większy niż maksymalny dopuszczalny moment obrotowy podany w ISO 5211 w odniesieniu do wielkości kołnierza mocującego i sprzęgła. |
| Uwagi odnośnie medium roboczego | Ciśnieniowy punkt rosy 10°C poniżej temp. otoczenia/temp. medium, Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 965 g |
| Wałek łączący, głębokość | od 10 mm |
| Wielkość napędu wykonawczego | 10 |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-Ochrona Ex - (ATEX) |
| Znormalizowane przyłącze do zaworu | ISO 5211 |

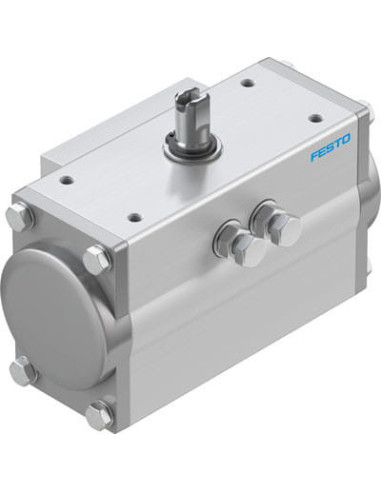

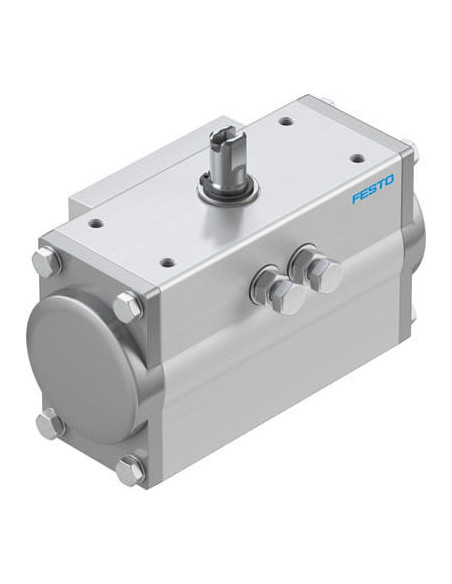

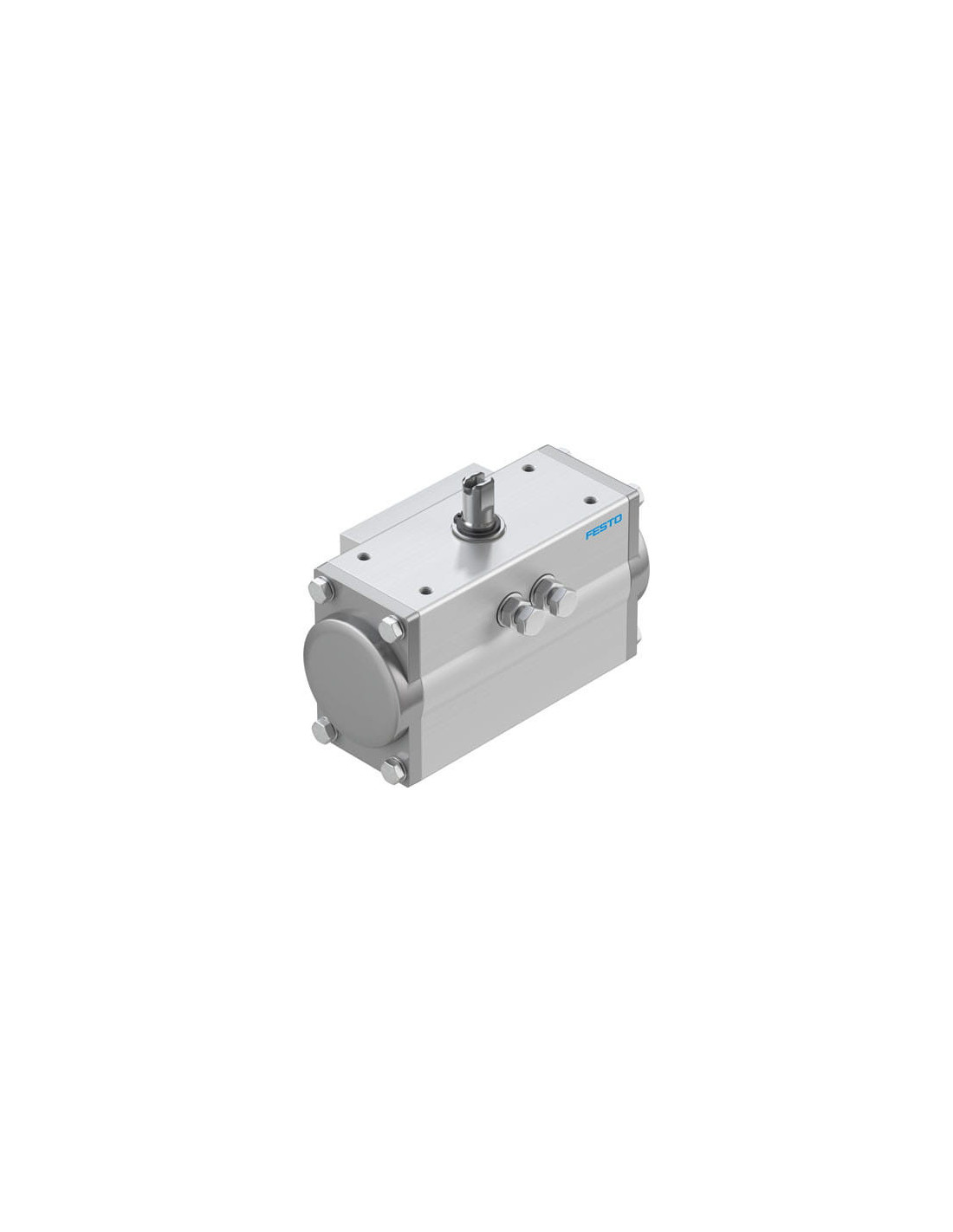

Napęd wahadłowy pneumatyczny FESTO DFPD-10-RP-90-RD-F03 – profesjonalne rozwiązanie do automatyzacji procesów
FESTO DFPD-10-RP-90-RD-F03 to napęd wahadłowy działający w obie strony, zgodny z normą ISO 5211, przeznaczony do precyzyjnego i bezpiecznego sterowania zaworami oraz elementami obrotowymi w systemach automatyki przemysłowej. Dzięki solidnej konstrukcji oraz wysokiej odporności na korozję sprzęt znajduje szerokie zastosowanie w wymagających branżach, takich jak przemysł chemiczny, spożywczy, farmaceutyczny oraz offshore.
Najważniejsze zalety napędu wahadłowego FESTO DFPD-10-RP-90-RD-F03
- Wysoka niezawodność działania – certyfikaty bezpieczeństwa DNVGL oraz TÜV Rheinland, a także zgodność z międzynarodowymi normami bezpieczeństwa (ISO 13849, IEC 61508).
- Odporność na korozję – klasa CRC 2 oraz wykonanie kluczowych elementów ze stali nierdzewnej, anodowanego aluminium i pokryć antykorozyjnych.
- Wysoka trwałość – wytrzymałość mechaniczna potwierdzona parametrem Mean Time to Failure dangerous (MTTFd) na poziomie 1126 lat.
- Bezpieczeństwo eksploatacji – ochrona przeciwwybuchowa ATEX (zarówno dla gazów, jak i pyłów) oraz certyfikaty SIL do poziomu 3 przy redundantnej architekturze systemu.
- Precyzyjna regulacja końcowych pozycji – możliwość ustawiania położenia końcowego w zakresie od -5° do +5°.
- Szeroki zakres temperatur pracy – odpowiedni do zastosowań w środowiskach o temperaturze od -20°C do 80°C.
Typowe zastosowania napędu wahadłowego FESTO
Napęd wahadłowy DFPD-10-RP-90-RD-F03 przeznaczony jest do automatyzacji zaworów kulowych, przepustnic oraz armatury odcinającej. Urządzenie doskonale sprawdza się w instalacjach, gdzie wymagana jest szybka i powtarzalna zmiana położenia o kąt 90 stopni. Może być stosowane w:
- przemysłowych systemach automatyki
- instalacjach wodno-kanalizacyjnych
- sektorze chemicznym i spożywczym
- automatyce procesowej oraz energetyce
- systemach bezpieczeństwa wymagających certyfikowanych rozwiązań SIL oraz ATEX
Budowa i materiały zastosowane w napędzie DFPD-10-RP-90-RD-F03 FESTO
Konstrukcja opiera się na mechanizmie zębatka/zębnik oraz uszczelnieniach NBR, co zapewnia trwałość i szczelność nawet w trudnych warunkach eksploatacyjnych. Kluczowe elementy, takie jak wałek (stal niklowana), tłok i obudowa (aluminium, odlew ciśnieniowy lub anodowany), gwarantują wysoką odporność na czynniki atmosferyczne oraz media robocze.
Napęd wyróżnia się kompaktowymi wymiarami oraz łatwością integracji – przyłącza są zgodne ze standardami G1/8 (pneumatyczne), ISO 5211 (zawory i armatura) oraz VDI/VDE 3845 NAMUR (montaż pozycjonerów i czujników położenia).
Dodatkowe cechy obejmują możliwość dowolnej pozycji zabudowy, zgodność z wymaganiami RoHS oraz zdolność do pracy na powietrzu olejonym (łącznie ze wspomaganiem smarowania).
Podsumowanie kluczowych cech napędu wahadłowego FESTO DFPD-10-RP-90-RD-F03
- Moment obrotowy: 10 Nm przy ciśnieniu znamionowym 5,5 bar
- Zgodność z ISO 5211 (przyłącze F03, kwadrat 9 mm)
- Dwustronne działanie – szybka i wydajna praca
- ATEX, SIL – bezpieczeństwo eksploatacji
- Szeroki zakres zastosowań przemysłowych
Napęd stanowi nowoczesne rozwiązanie dla wymagających aplikacji, w których kluczowe są niezawodność, bezpieczeństwo oraz precyzja działania w automatyce przemysłowej.
