Dane techniczne
| Ciśnienie pracy | 2 - 8 bar |
| Kąt obrotu | std 90° (na zamówienie 120°, 180°, 3-pozycyjny) |
| Położenie wskaźnika optycznego | na górze (opcja wyłącznik krańcowy) |
| Regulacja kąta skoku | 0° (-5°/+5°), poz. 90° (-5°/+5°) |
| Ciśnienie robocze | 6 bar |
| Materiał | ekstrudowane aluminium |
| Temperatura pracy | od -20 do +80 °C |
| Zastosowanie | Seria napędów stosowana z armaturą przemysłową, ćwierćobrotową różnych producentów i typów. |
| Przyłącze zaworu | zgodne z ISO 5211 |
| Rozmiar | 80 |
| Moment obrotowy przy 6 barach | 76 Nm |
| Czas przesterowania | 0,48 sek. |
| A | 242 |
| B | 117 |
| C | 91,8 |
| D | 109,2 |
| E | 8 |
| F | 80 |
| G | 30 |
| H | 50 |
| J | 70 |
| K | M6 |
| L | M8 |
| M | 1/8" |
| N | 14 |
| O | 54,8 |
| P | 58,3 |
| R | 137 |
| Atex | II 2GD c T4 |
| Waga | 4,4 kg |

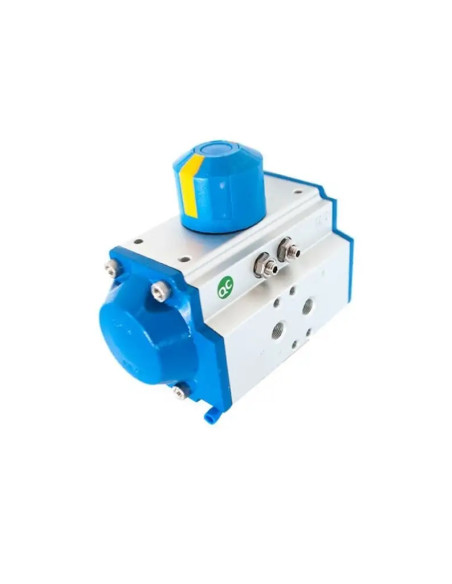

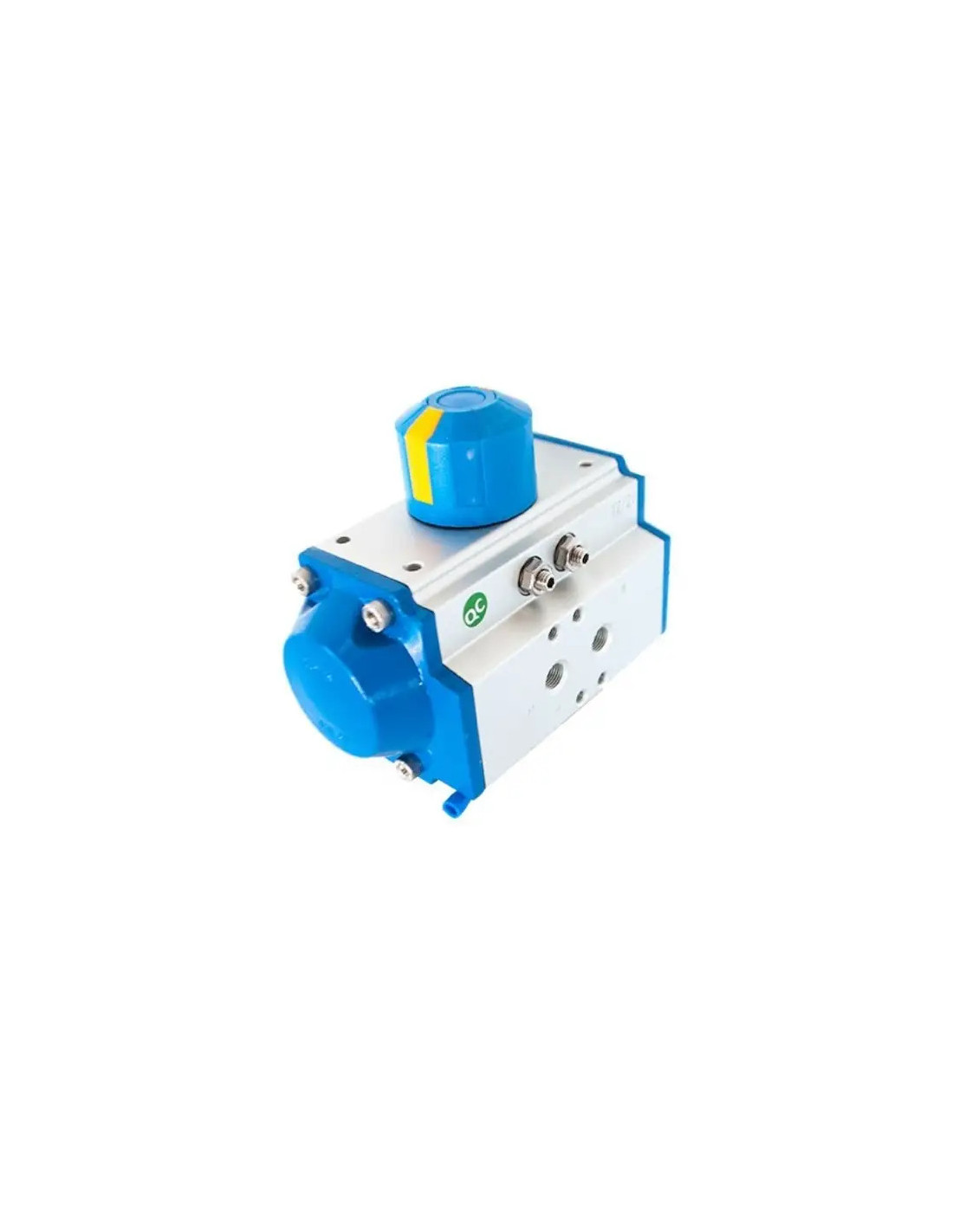

Napęd pneumatyczny pojedynczego działania RX 80 – nowoczesne rozwiązania automatyzacji armatury
Napęd pneumatyczny pojedynczego działania RX 80 to wytrzymałe urządzenie przeznaczone do automatyzacji przemysłowej armatury ćwierćobrotowej. Dzięki uniwersalnej konstrukcji oraz standardowi przyłączy ISO 5211, produkt jest kompatybilny z zaworami i przepustnicami wielu producentów. Urządzenie wykonano z ekstrudowanego aluminium, co zapewnia wysoką odporność na korozję oraz długą żywotność w wymagających warunkach przemysłowych.
Zastosowanie napędu pneumatycznego RX 80 w przemyśle
Napęd RX 80 znajduje szerokie zastosowanie w automatyce procesowej, systemach sterowania przepływem gazów i cieczy, a także w instalacjach wodnych, chemicznych, spożywczych oraz energetycznych.
Główne obszary wykorzystania to:
- Automatyzacja zaworów kulowych, motylkowych i innych typów armatury ćwierćobrotowej
- Sterowanie przepływem mediów w rurociągach procesowych
- Aplikacje wymagające precyzyjnego i szybkiego działania – czas przesterowania wynosi 0,48 sek.
- Praca w warunkach zagrożonych wybuchem – zgodność z ATEX II 2GD c T4
- Systemy bezpieczeństwa oraz automatycznego odcinania mediów
Kluczowe zalety napędu RX 80
Napęd pojedynczego działania RX 80 wyróżnia się następującymi cechami:
- Wysoki moment obrotowy – 76 Nm przy 6 barach
- Szeroki zakres ciśnienia roboczego – umożliwiający pracę od 2 do 8 bar
- Uniwersalność montażu dzięki zgodności z normą ISO 5211
- Regulowany kąt skoku (-5°/+5°) dla precyzyjnego działania
- Opcjonalny wyłącznik krańcowy – możliwość dopasowania do wymagań systemu
- Zakres temperatur pracy od -20°C do +80°C pozwala na zastosowanie w różnych środowiskach
- Wyraźny optyczny wskaźnik położenia ułatwia bieżącą kontrolę pozycji napędu
Dlaczego warto wybrać napęd pneumatyczny RX 80 F05/F07
Napęd pneumatyczny RX 80 to niezawodne rozwiązanie dla automatyzacji przemysłowej oraz instalacji wymagających solidności, bezpieczeństwa i prostoty obsługi. Konstrukcja spełniająca wymogi ATEX pozwala na zastosowanie urządzenia również w strefach zagrożonych wybuchem. Kompaktowe wymiary oraz niska masa (4,4 kg) ułatwiają montaż nawet w ograniczonych przestrzeniach technologicznych.
Produkt spełnia wymagania dla zastosowań w nowoczesnych systemach sterowania i może być łatwo konfigurowany do wielu typów armatury przemysłowej pracującej w trudnych warunkach środowiskowych.
