Dane techniczne
| Ciśnienie pracy | 2 - 8 bar |
| Kąt obrotu | std 90° (na zamówienie 120°, 180°, 3-pozycyjny) |
| Położenie wskaźnika optycznego | na górze (opcja wyłącznik krańcowy) |
| Regulacja kąta skoku | 0° (-5°/+5°), poz. 90° (-5°/+5°) |
| Ciśnienie robocze | 6 bar |
| Materiał | ekstrudowane aluminium |
| Temperatura pracy | od -20 do +80 °C |
| Zastosowanie | Seria napędów stosowana z armaturą przemysłową, ćwierćobrotową różnych producentów i typów. |
| Przyłącze zaworu | zgodne z ISO 5211 |
| Rozmiar | 80 |
| Moment obrotowy przy 6 barach | 103 Nm |
| Czas przesterowania | 0,39 sek. |
| A | 242 |
| B | 117 |
| C | 91,8 |
| D | 109,2 |
| E | 8 |
| F | 80 |
| G | 30 |
| H | 50 |
| J | 70 |
| K | M6 |
| L | M8 |
| M | 1/8" |
| N | 14 |
| O | 54,8 |
| P | 58,3 |
| R | 137 |
| Atex | II 2GD c T4 |
| Waga | 3,8 kg |

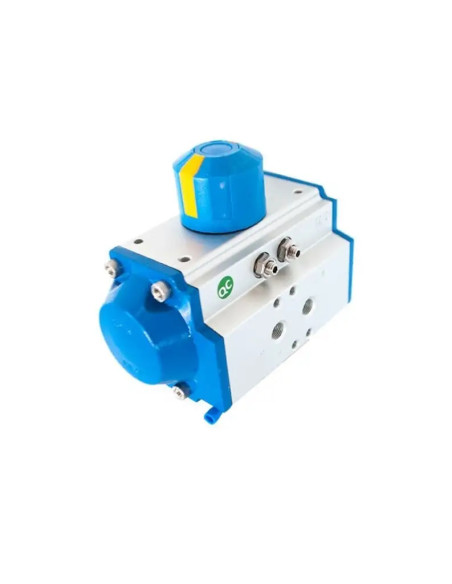

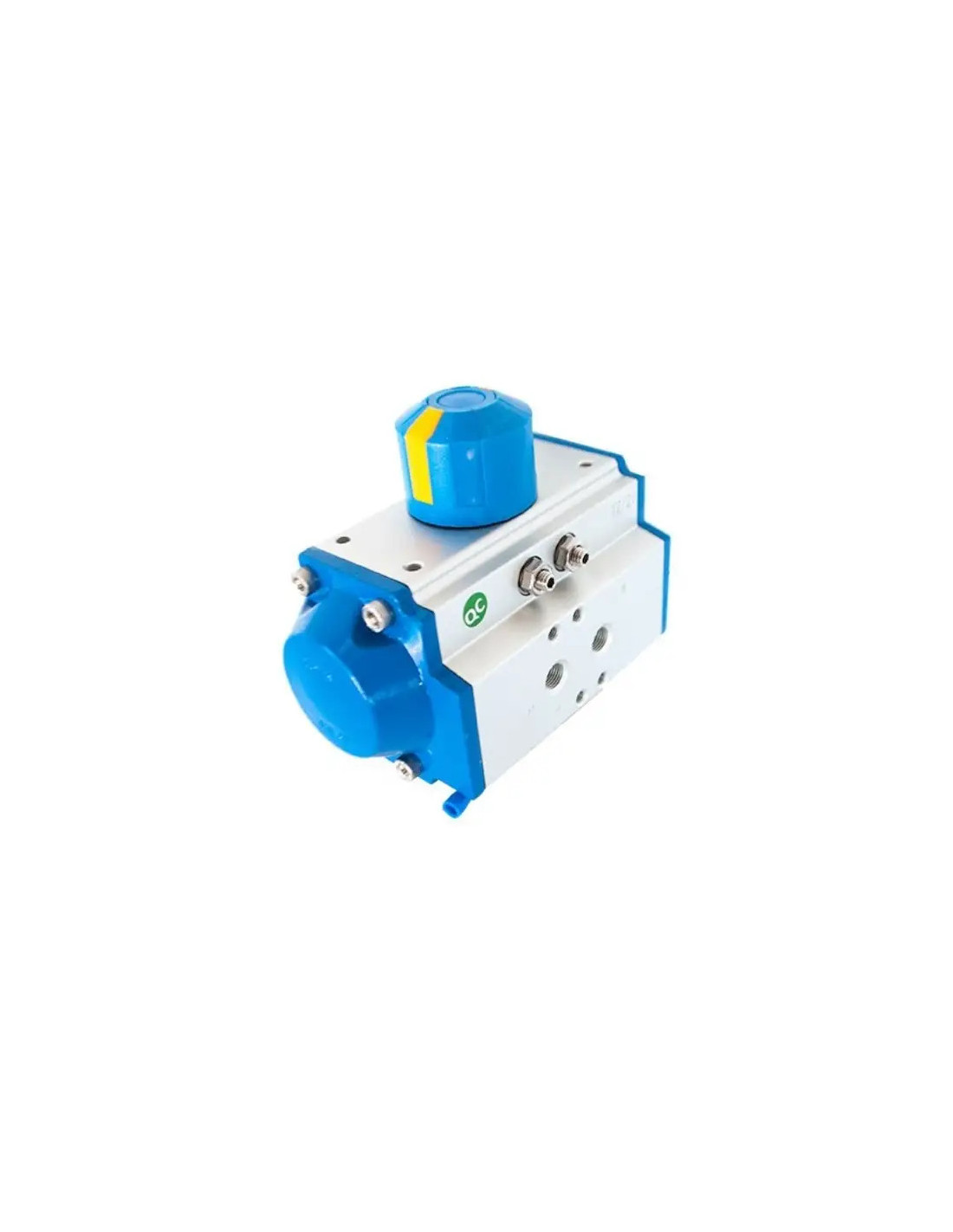

Napęd pneumatyczny podwójnego działania RX 80 – Wydajne rozwiązanie do automatyzacji armatury przemysłowej
Napęd pneumatyczny podwójnego działania typ RX model 80 to zaawansowane urządzenie przeznaczone do automatyzacji armatury przemysłowej ćwierćobrotowej. Dzięki swojej konstrukcji oraz uniwersalnym możliwościom montażu znajduje zastosowanie w wielu gałęziach przemysłu, w tym w chemicznym, spożywczym, petrochemicznym oraz wodno-kanalizacyjnym.
Najważniejsze zalety napędu RX 80 – wytrzymałość i niezawodność
Wysoka jakość wykonania – korpus napędu wykonany jest z ekstrudowanego aluminium, co zapewnia optymalną wytrzymałość mechaniczną oraz odporność na korozję. Kompaktowa konstrukcja znacząco ułatwia montaż nawet w ograniczonych przestrzeniach instalacyjnych.
Duża siła i precyzja działania – generowany moment obrotowy na poziomie 103 Nm przy ciśnieniu 6 bar umożliwia efektywne sterowanie zaworami różnych producentów, zapewniając szybkie i niezawodne przesterowanie armatury.
Bezpieczeństwo i elastyczność pracy – napęd spełnia wymagania dyrektywy ATEX (II 2GD c T4), co pozwala na jego użytkowanie w strefach zagrożonych wybuchem. Zakres temperatur pracy wynoszący od -20°C do +80°C umożliwia stosowanie napędu w różnych warunkach środowiskowych.
Zastosowanie napędu pneumatycznego RX 80 – typowe aplikacje
- Automatyzacja zaworów kulowych oraz motylkowych w liniach przesyłowych i procesowych
- Sterowanie armaturą w instalacjach chemicznych i rafineryjnych
- Integracja z systemami BMS, automatyki budynkowej oraz przemysłowej
- Zastosowania w układach dystrybucji wody, sprężonego powietrza oraz gazów technicznych
- Praca w systemach wymagających precyzyjnego i szybkiego przesterowania zaworów
Uniwersalność i kompatybilność montażowa napędu RX 80
Dzięki przyłączu zgodnemu z normą ISO 5211, napęd RX 80 oferuje szeroką kompatybilność z zaworami różnych producentów. Możliwa jest regulacja kąta skoku 0° (-5°/+5°) oraz pozycji 90° (-5°/+5°), a także dostępność wersji na zamówienie z kątem obrotu 120°, 180° oraz wykonaniem 3-pozycyjnym. Wskaźnik optyczny ułatwia monitorowanie pozycji, a opcjonalny wyłącznik krańcowy pozwala na integrację z systemami detekcji.
Najważniejsze cechy i atuty napędu RX 80
- Podwójne działanie – zwiększona wydajność pracy
- Konstrukcja odporna na trudne warunki przemysłowe
- Szybki czas przesterowania – 0,39 sekundy
- Szeroki zakres regulacji i możliwość indywidualnego dostosowania parametrów
- Wysoka powtarzalność i niezawodność działania
Wybór napędu pneumatycznego RX 80 to gwarancja niezawodnej automatyzacji armatury przemysłowej, bezpieczeństwa użytkowania w trudnych warunkach oraz uniwersalności zastosowania.
