Dane techniczne
| Ciśnienie pracy | 2 - 8 bar |
| Kąt obrotu | std 90° (na zamówienie 120°, 180°, 3-pozycyjny) |
| Położenie wskaźnika optycznego | na górze (opcja wyłącznik krańcowy) |
| Regulacja kąta skoku | 0° (-5°/+5°), poz. 90° (-5°/+5°) |
| Ciśnienie robocze | 6 bar |
| Materiał | ekstrudowane aluminium |
| Temperatura pracy | od -20 do +80 °C |
| Zastosowanie | Seria napędów stosowana z armaturą przemysłową, ćwierćobrotową różnych producentów i typów. |
| Przyłącze zaworu | zgodne z ISO 5211 |
| Rozmiar | 60 |
| Moment obrotowy przy 6 barach | 28 Nm |
| Czas przesterowania | 0,33 sek. |

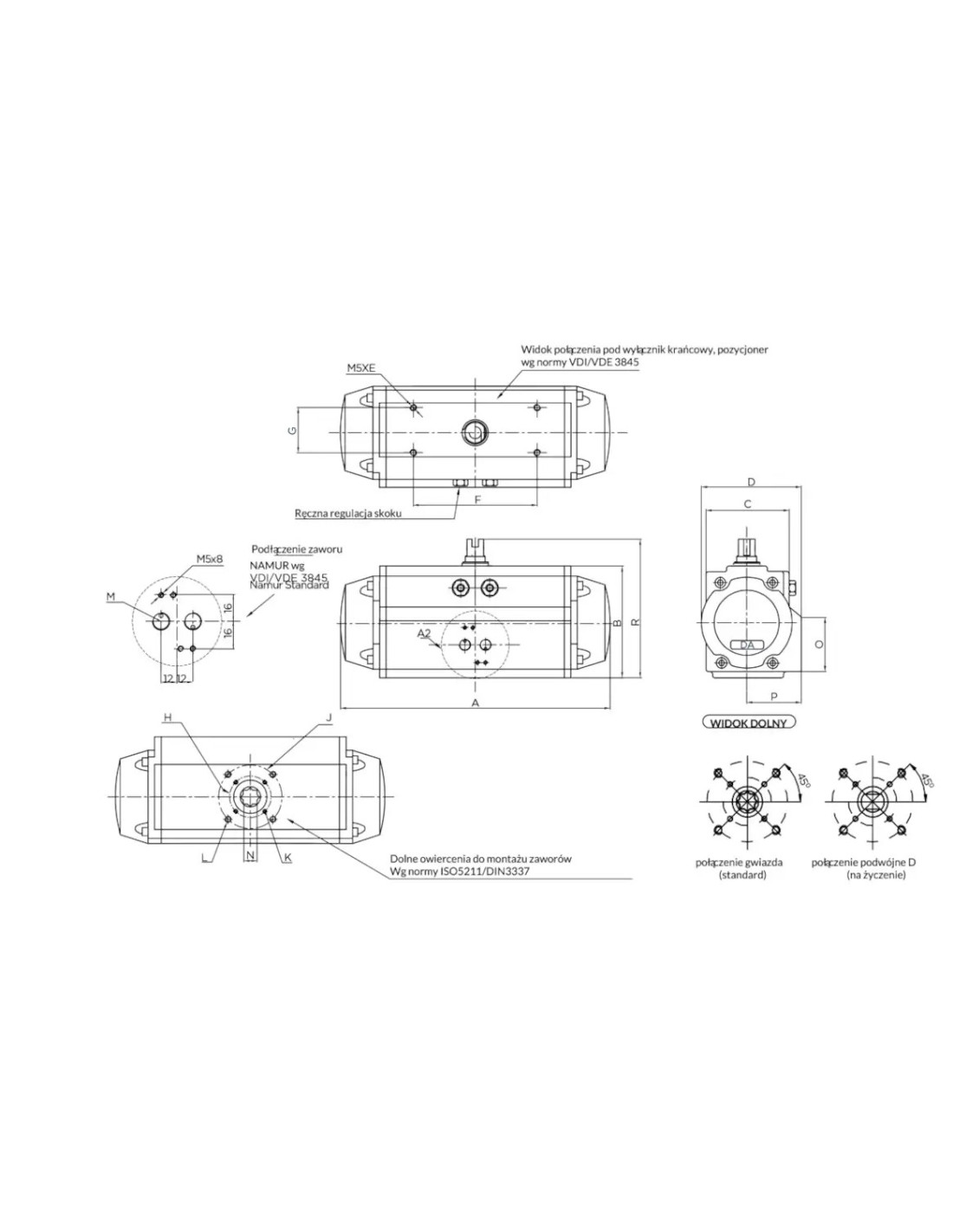

| A | 172,6 |
| B | 85 |
| C | 62 |
| D | 82,7 |
| E | 8 |
| F | 80 |
| G | 30 |
| H | 42 |
| J | 70 |
| K | M6 |
| L | M8 |
| M | 1/8" |
| N | 11 |
| O | 47 |
| P | 47 |
| R | 105 |
| Atex | II 2GD c T4 |
| Waga | 1,8 kg |

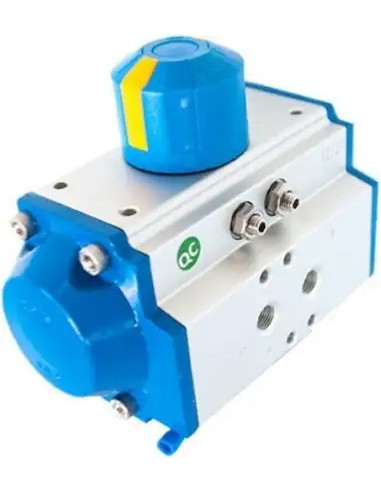

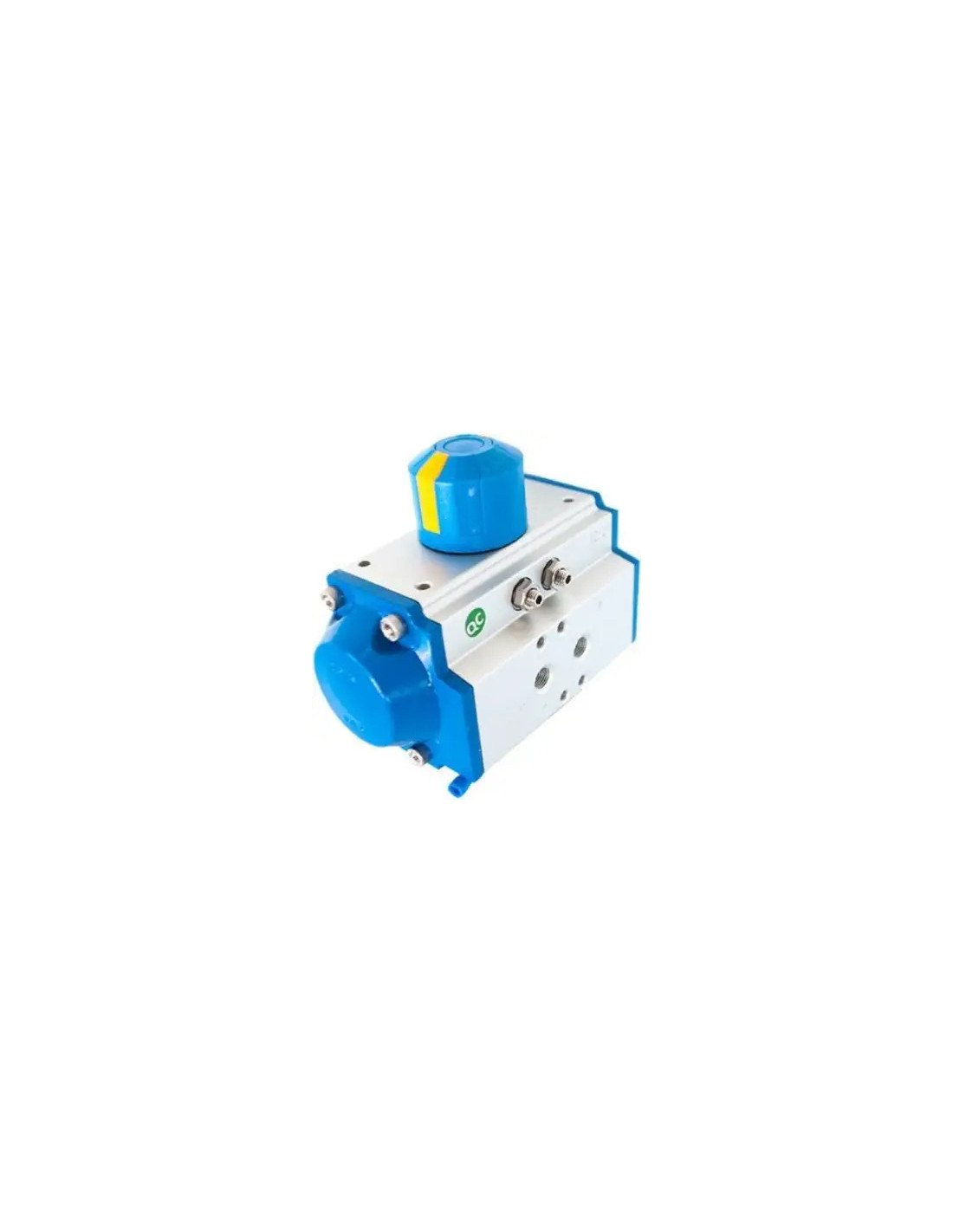

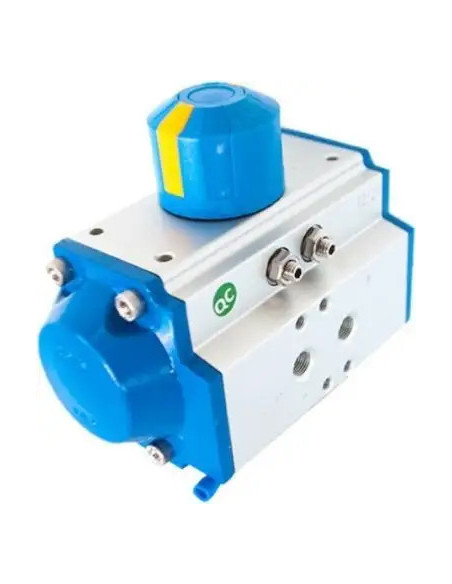

Napęd pneumatyczny pojedynczego działania RX 60 28Nm – Zastosowanie i funkcjonalność
Napęd pneumatyczny typu RX model 60 to nowoczesne urządzenie przeznaczone do automatyzacji armatury przemysłowej, szczególnie zaworów ćwierćobrotowych. Dzięki precyzji wykonania oraz wysokiej wydajności znajduje zastosowanie w wielu gałęziach przemysłu, gdzie wymagana jest niezawodność i bezpieczeństwo pracy.
Charakterystyka techniczna napędu pneumatycznego RX 60
Model RX 60 wykonany został z ekstrudowanego aluminium, co zapewnia wysoką odporność na korozję, trwałość oraz lekkość konstrukcji. Napęd spełnia normy ISO 5211 oraz ATEX II 2GD c T4, co umożliwia jego montaż i eksploatację w wymagających środowiskach, w tym w strefach zagrożonych wybuchem. Kompaktowa budowa oraz czytelny wskaźnik optyczny ułatwiają obsługę i bieżącą kontrolę położenia siłownika.
Możliwości zastosowania – do jakich instalacji dedykowany jest RX 60?
Napędy pneumatyczne RX 60 dedykowane są do sterowania elementami armatury przemysłowej w systemach automatyki i instalacjach procesowych, takich jak:
- Zawory kulowe
- Zasuwy nożowe
- Zawory motylkowe
- Systemy uzdatniania wody i ścieków
- Instalacje chemiczne i petrochemiczne
- Przemysł spożywczy i farmaceutyczny
- Energetyka i instalacje HVAC
Dzięki szerokiemu zakresowi roboczemu (2-8 bar), możliwości pracy w temperaturach od -20°C do +80°C oraz regulacji kąta obrotu (standardowo 90°, opcjonalnie 120°, 180°, trzy pozycje), napęd może być stosowany praktycznie w każdej instalacji wymagającej automatyzacji ruchu obrotowego.
Zalety i korzyści z wyboru RX 60 28Nm F05/F07 CH14
- Bezproblemowy montaż dzięki zgodności z normą ISO 5211 i uniwersalnemu przyłączu zaworowemu
- Precyzyjna regulacja kąta obrotu – zapewnia dokładne pozycjonowanie zaworu w zakresie ±5°
- Krótki czas przesterowania – tylko 0,33 s przy wysokiej prędkości działania
- Trwała i lekka konstrukcja ze stopu aluminium, odporna na korozję
- Możliwość opcjonalnego montażu wyłączników krańcowych i pozycjonerów
- Odpowiedni do stosowania w strefach zagrożonych wybuchem – ATEX
Profesjonalne rozwiązanie dla automatyki procesowej
Napęd pneumatyczny pojedynczego działania RX 60 to propozycja dla wymagających użytkowników, którzy oczekują niezawodności, bezpieczeństwa i szerokiego spektrum zastosowań. Wysoka jakość wykonania oraz uniwersalność montażu sprawiają, że siłownik doskonale sprawdzi się w nowoczesnych instalacjach przemysłowych.
