Dane techniczne
| Ciśnienie pracy | 2 - 8 bar |
| Kąt obrotu | std 90° (na zamówienie 120°, 180°, 3-pozycyjny) |
| Położenie wskaźnika optycznego | na górze (opcja wyłącznik krańcowy) |
| Regulacja kąta skoku | 0° (-5°/+5°), poz. 90° (-5°/+5°) |
| Ciśnienie robocze | 6 bar |
| Materiał | ekstrudowane aluminium |
| Temperatura pracy | od -20 do +80 °C |
| Zastosowanie | Seria napędów stosowana z armaturą przemysłową, ćwierćobrotową różnych producentów i typów. |
| Przyłącze zaworu | zgodne z ISO 5211 |
| Rozmiar | 60 |
| Moment obrotowy przy 6 barach | 39 Nm |
| Czas przesterowania | 0,27 sek. |

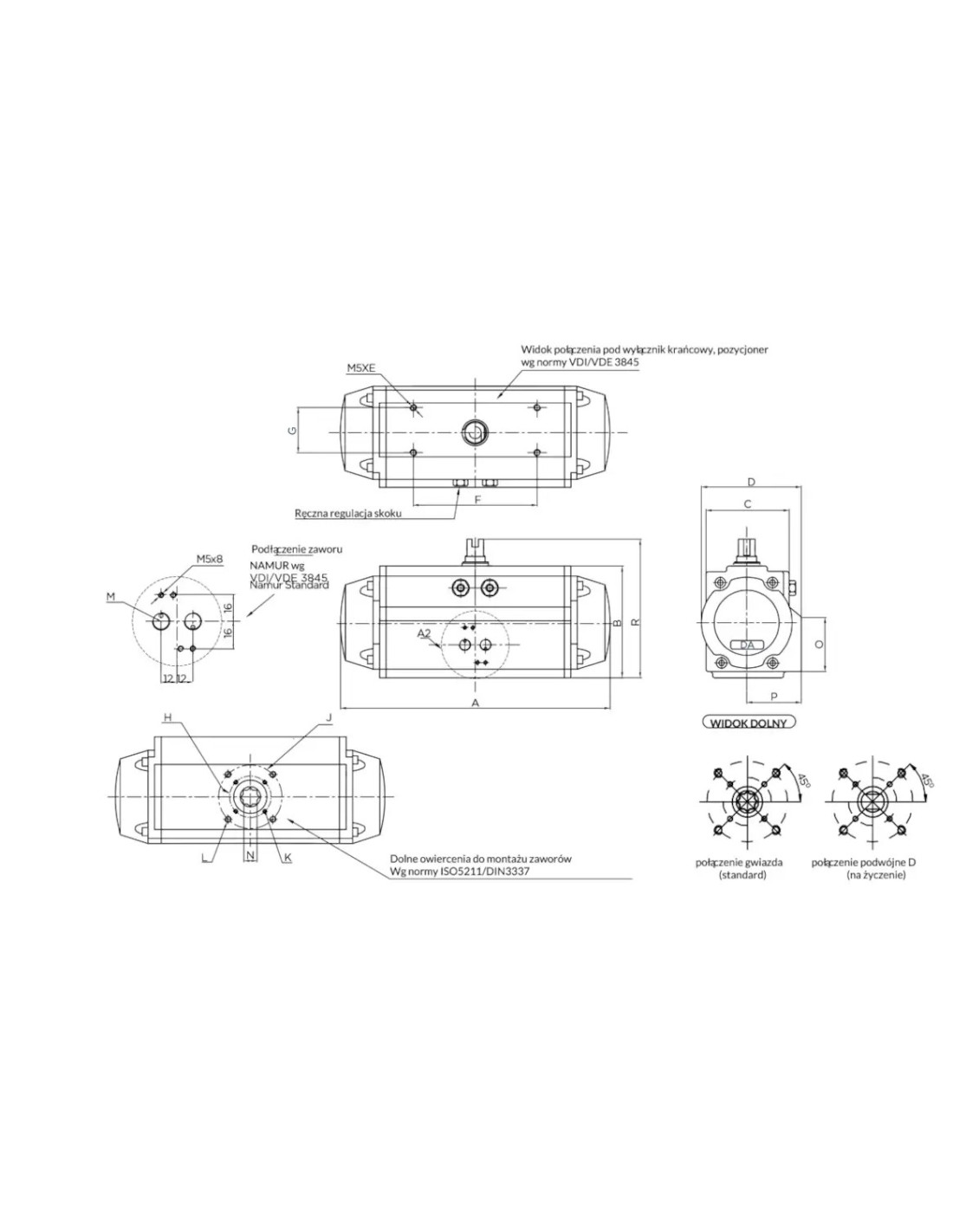

| A | 172,6 |
| B | 85 |
| C | 62 |
| D | 82,7 |
| E | 8 |
| F | 80 |
| G | 30 |
| H | 42 |
| J | 70 |
| K | M |
| L | M8 |
| M | 1/8" |
| N | 9 |
| O | 47 |
| P | 47 |
| R | 105 |
| Atex | II 2GD c T4 |
| Waga | 1,7 kg |

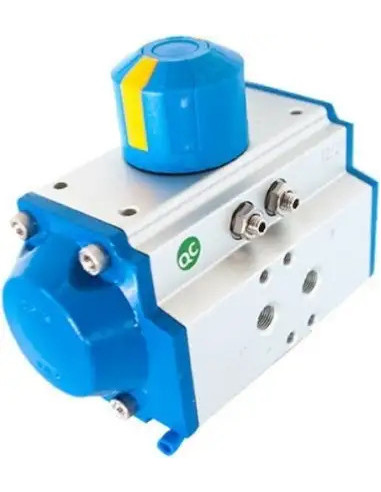

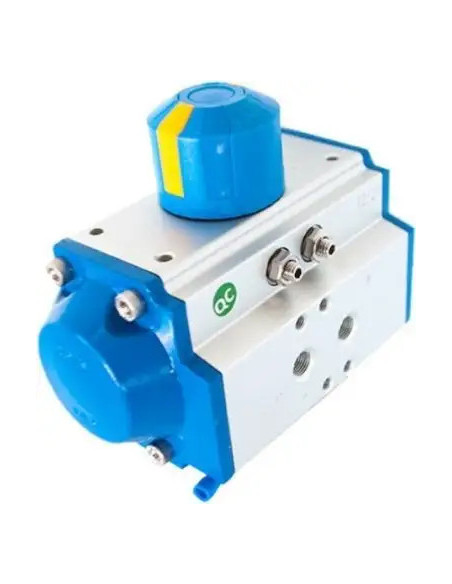

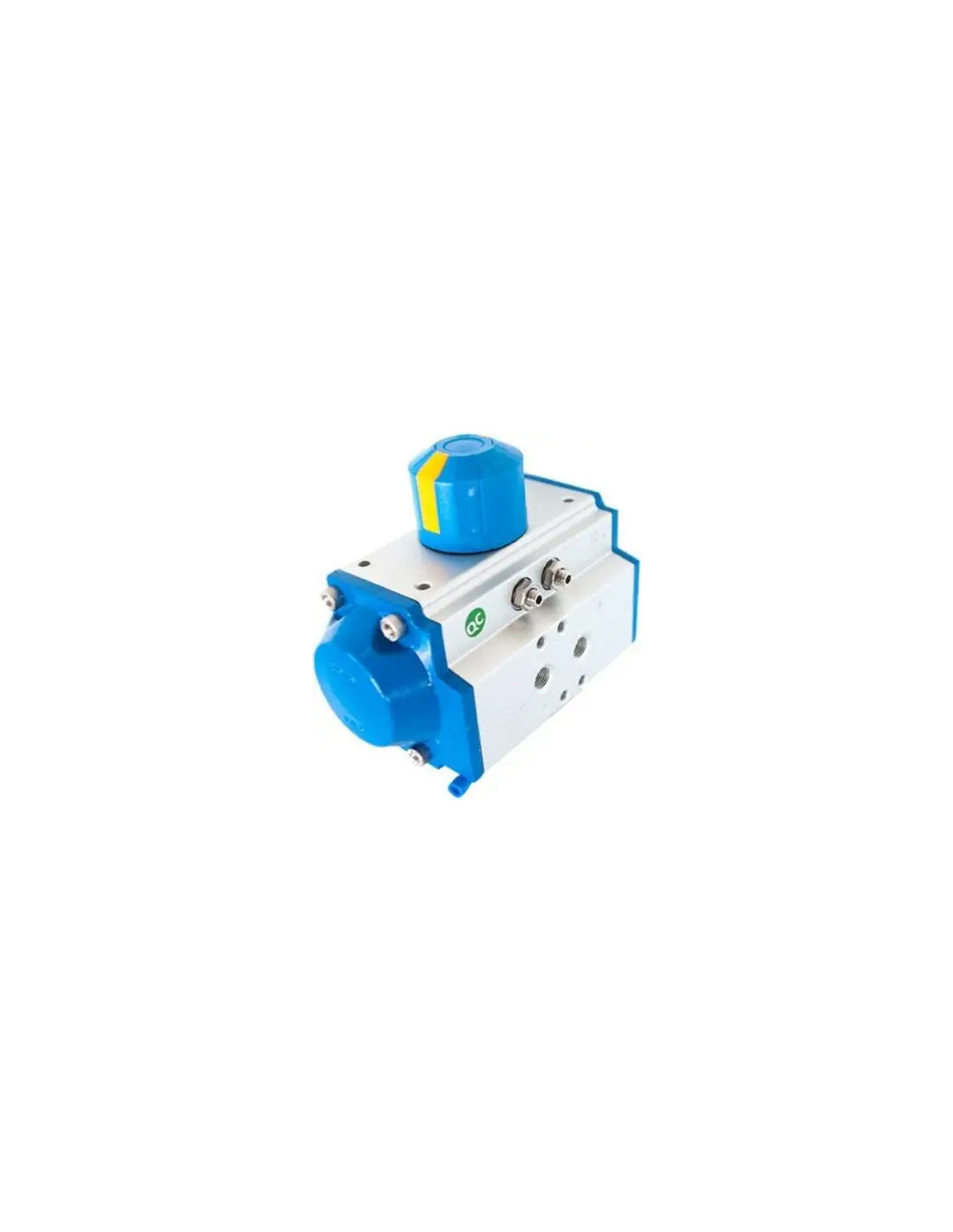

Napęd pneumatyczny podwójnego działania RX 60 – 39 Nm – F05/F07 – CH14
Napęd pneumatyczny podwójnego działania RX 60 to nowoczesne rozwiązanie stosowane w automatyzacji instalacji przemysłowych. Dzięki niezawodnemu mechanizmowi oraz szerokiemu zakresowi kompatybilności znajduje zastosowanie w sterowaniu armaturą przemysłową, taką jak zawory kulowe i przepustnice różnych producentów.
Zastosowanie napędów pneumatycznych RX 60
Urządzenie doskonale sprawdza się w obiektach przemysłowych, systemach instalacyjnych oraz na liniach produkcyjnych, gdzie wymagana jest precyzyjna kontrola zaworów ćwierćobrotowych. Może być stosowane zarówno w nowych instalacjach, jak i w nowoczesnych modernizacjach już istniejących układów.
- Zautomatyzowane systemy sterowania przepływem mediów
- Stacje uzdatniania wody oraz oczyszczalnie ścieków
- Instalacje przemysłowe w branży chemicznej i petrochemicznej
- Przemysł spożywczy i farmaceutyczny
- Stacje energetyczne oraz ciepłownicze
Zalety wykorzystania napędu RX 60
Solidna i trwała konstrukcja z ekstrudowanego aluminium zapewnia odporność na korozję oraz długą żywotność nawet w trudnych warunkach eksploatacyjnych. Napęd wyposażono w precyzyjny wskaźnik optyczny, ułatwiający wizualną kontrolę położenia zaworu. Jego konstrukcja gwarantuje szybki czas przesterowania (0,27 sekundy) oraz stabilny moment obrotowy (39 Nm przy 6 barach), co umożliwia precyzyjne sterowanie ruchem zaworu.
- Wysoka odporność na warunki zewnętrzne – temperatura pracy od -20°C do +80°C
- Uniwersalne przyłącze zgodne z normą ISO 5211
- Łatwość montażu i integracji z systemami automatyki przemysłowej
- Możliwość regulacji kąta skoku (standardowo 90°, opcjonalnie 120°, 180° lub wersja 3-pozycyjna)
- Zgodność z wymaganiami ATEX (II 2GD c T4), co umożliwia pracę w strefach zagrożonych wybuchem
Budowa i kompatybilność – napęd pneumatyczny RX 60
Napęd wyróżnia się uniwersalną konstrukcją, umożliwiającą montaż zaworów zgodnie z ISO 5211/DIN 3337, co znacząco poszerza zakres dostępnych aplikacji. Zastosowanie serii RX pozwala na wygodną integrację z popularnymi systemami pozycjonowania oraz wyłącznikami krańcowymi zgodnie z normą VDI/VDE 3845, w tym również w wersji NAMUR.
Podwójne działanie napędu (otwieranie i zamykanie mechanizmem pneumatycznym) to rozwiązanie zapewniające większe bezpieczeństwo oraz pewność działania, nawet przy zmiennej charakterystyce medium przepływowego lub wymagających warunkach pracy.
Typowe zastosowania napędu RX 60
Produkty z serii RX są dedykowane użytkownikom poszukującym niezawodnej automatyki przemysłowej zarówno w aplikacjach standardowych, jak i specjalistycznych. Napęd pneumatyczny RX 60 można wykorzystać w:

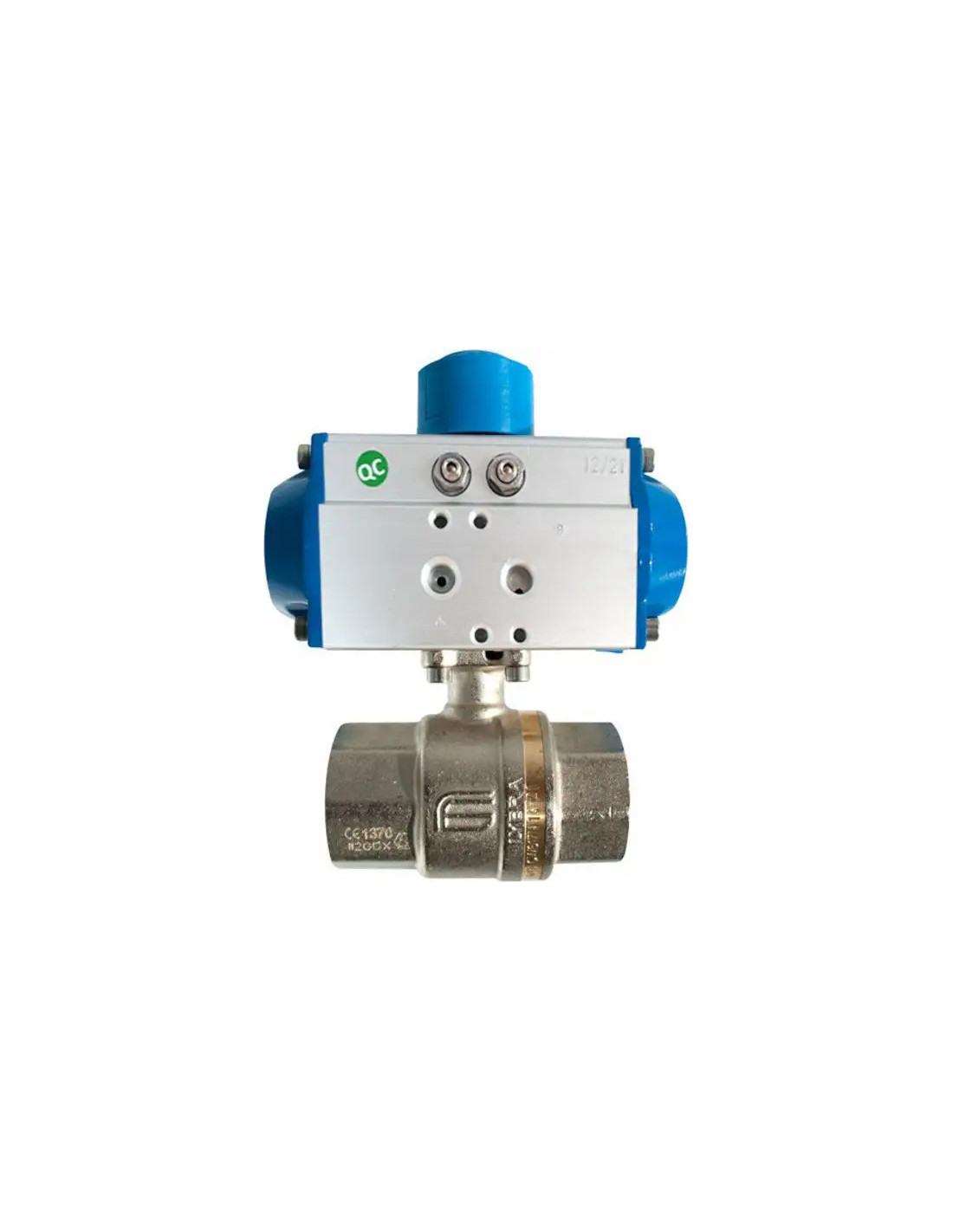

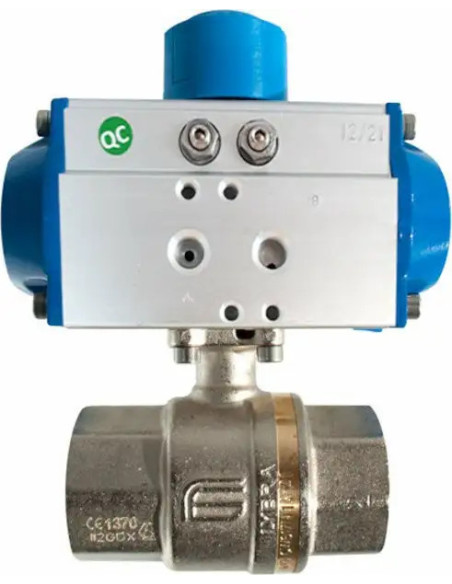

- Sterowaniu zaworami kulowymi, motylkowymi i innymi ćwierćobrotowymi
- Automatyzacji procesów przemysłowych wymagających szybkiej i bezawaryjnej pracy
- Przemyśle chemicznym, spożywczym, energetycznym oraz wodno-kanalizacyjnym
- Zastosowaniach wymagających certyfikacji ATEX
Wybór napędu pneumatycznego RX 60 umożliwia skuteczne i bezpieczne zarządzanie przepływem mediów w każdej instalacji przemysłowej.
