Dane techniczne
| Ciśnienie pracy | 2 - 8 bar |
| Kąt obrotu | std 90° (na zamówienie 120°, 180°, 3-pozycyjny) |
| Położenie wskaźnika optycznego | na górze (opcja wyłącznik krańcowy) |
| Regulacja kąta skoku | 0° (-5°/+5°), poz. 90° (-5°/+5°) |
| Ciśnienie robocze | 6 bar |
| Materiał | ekstrudowane aluminium |
| Temperatura pracy | od -20 do +80 °C |
| Zastosowanie | Seria napędów stosowana z armaturą przemysłową, ćwierćobrotową różnych producentów i typów. |
| Przyłącze zaworu | zgodne z ISO 5211 |
| Rozmiar | 40 |
| Moment obrotowy przy 6 barach | 11 Nm |
| Czas przesterowania | 0,26 sek. |

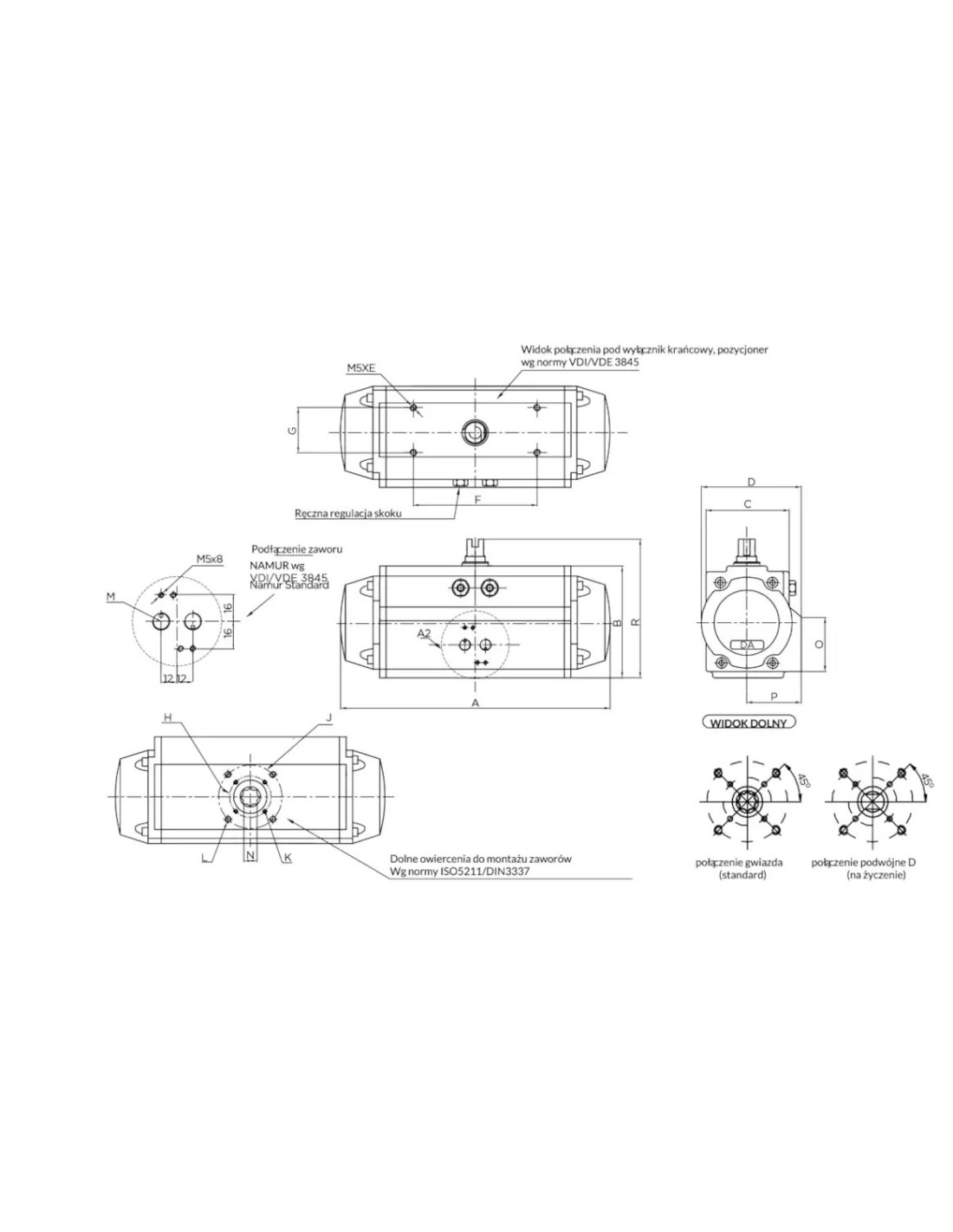

| A | 137,2 |
| B | 70 |
| C | 52 |
| D | 70,6 |
| E | 8 |
| F | 80 |
| G | 30 |
| H | 42 |
| K | M5 |
| L | M6 |
| M | 1/8" |
| N | 11 |
| O | 45 |
| P | 39,7 |
| R | 90 |
| Atex | II 2GD c T4 |
| Waga | 1,02 kg |

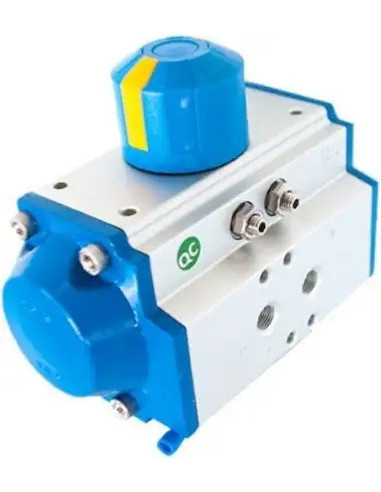

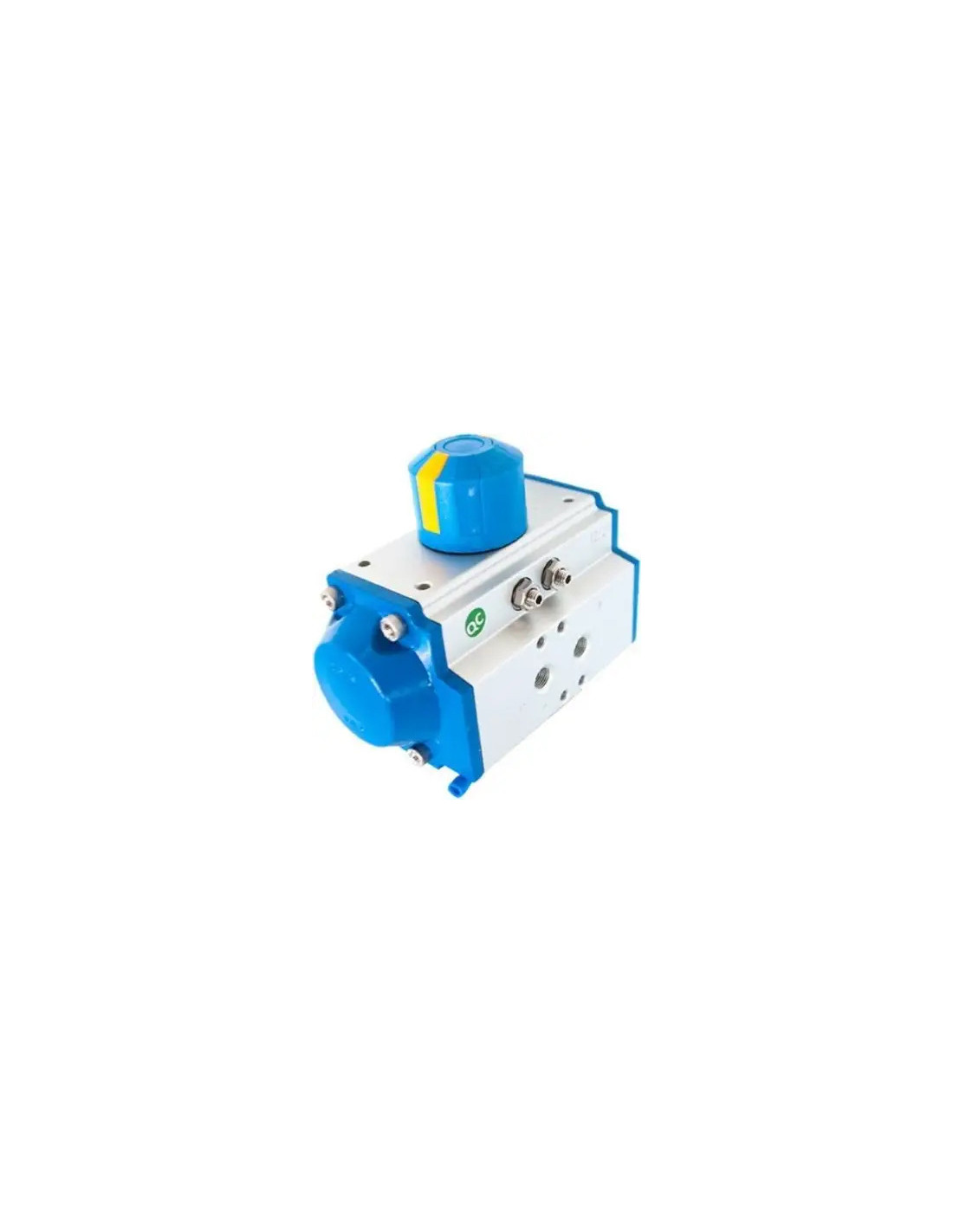

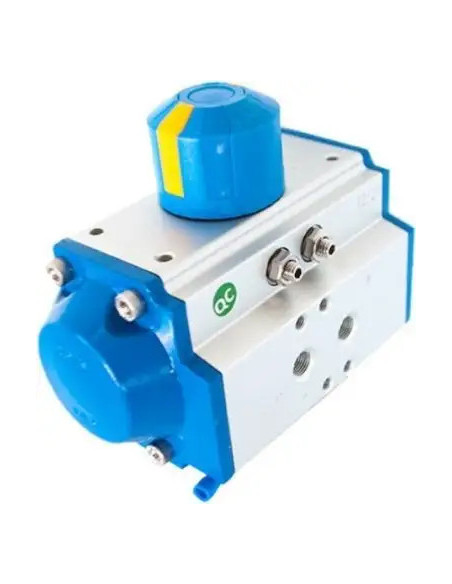

Napęd pneumatyczny pojedynczego działania RX 40 – kompaktowy i wydajny siłownik do armatury przemysłowej
Napęd pneumatyczny pojedynczego działania RX 40 to profesjonalne rozwiązanie przeznaczone do automatyzacji armatury ćwierćobrotowej. Dzięki solidnej konstrukcji z ekstrudowanego aluminium oraz zaawansowanej technologii wykonania siłownik sprawdzi się w wymagających aplikacjach przemysłowych, zapewniając niezawodne działanie nawet w trudnych warunkach.
Najważniejsze zalety napędu RX 40 | Siłownik pneumatyczny 11 Nm
- Wytrzymała obudowa wykonana z ekstrudowanego aluminium gwarantuje wysoką odporność mechaniczną oraz długą żywotność urządzenia.
- Szeroki zakres ciśnień roboczych (2–8 bar) umożliwia dostosowanie napędu do wielu zastosowań oraz indywidualnych potrzeb użytkownika.
- Standardowy kąt obrotu 90° z możliwością wykonania na zamówienie kątów specjalnych (120°, 180°, 3-pozycyjny).
- Optymalna siła wyjściowa – moment obrotowy 11 Nm przy 6 barach pozwala na pewne sterowanie zaworami i przepustnicami.
- Możliwość regulacji kąta skoku (od -5° do +5° zarówno w pozycji 0°, jak i 90°) umożliwia precyzyjne dostosowanie do wymaganej pozycji końcowej zaworu.
- Kompatybilność z normami ISO 5211 i VDI/VDE 3845 zapewnia łatwy montaż oraz współpracę z szeroką gamą armatury i akcesoriów.
- Zakres temperatur pracy od -20°C do +80°C gwarantuje stabilność działania w różnych środowiskach przemysłowych.
- Kompaktowe wymiary ułatwiają integrację z istniejącymi systemami oraz montaż w ograniczonej przestrzeni.
- Certyfikat ATEX II 2GD c T4 umożliwia stosowanie napędu w strefach zagrożenia wybuchem.
Zastosowanie siłownika pneumatycznego RX 40
Napęd pneumatyczny RX 40 dedykowany jest do pracy z różnego rodzaju armaturą przemysłową ćwierćobrotową, taką jak zawory kulowe, przepustnice motylkowe oraz inne elementy wymagające automatycznego sterowania ruchem obrotowym. Doskonale sprawdza się w instalacjach wodnych, gazowych, chemicznych, spożywczych oraz wszędzie tam, gdzie wymagana jest niezawodność i precyzja działania.
Możliwości rozbudowy i integracji
Model RX 40 został zaprojektowany z myślą o łatwej integracji z systemami automatyki. Wyposażony jest w optyczny wskaźnik położenia oraz opcję montażu wyłączników krańcowych i pozycjonerów. Dzięki standardowi NAMUR możliwe jest zastosowanie szerokiej gamy zaworów sterujących.
Podsumowanie – dlaczego warto wybrać napęd pneumatyczny RX 40?
Napęd pneumatyczny pojedynczego działania RX 40 11 Nm to idealny wybór dla przedsiębiorstw poszukujących trwałego i wszechstronnego siłownika ćwierćobrotowego. Łatwa obsługa, szeroki zakres zastosowań oraz wysoka kompatybilność z normami międzynarodowymi sprawiają, że RX 40 jest jednym z najchętniej wybieranych napędów w automatyce przemysłowej.
