Dane techniczne
| Ciśnienie pracy | 2 - 8 bar |
| Kąt obrotu | std 90° (na zamówienie 120°, 180°, 3-pozycyjny) |
| Położenie wskaźnika optycznego | na górze (opcja wyłącznik krańcowy) |
| Regulacja kąta skoku | 0° (-5°/+5°), poz. 90° (-5°/+5°) |
| Ciśnienie robocze | 6 bar |
| Materiał | ekstrudowane aluminium |
| Temperatura pracy | od -20 do +80 °C |
| Zastosowanie | Seria napędów stosowana z armaturą przemysłową, ćwierćobrotową różnych producentów i typów. |
| Przyłącze zaworu | zgodne z ISO 5211 |
| Rozmiar | 40 |
| Moment obrotowy przy 6 barach | 15 Nm |
| Czas przesterowania | 0,22 sek. |
| A | 137,2 |
| B | 70 |
| C | 52 |
| D | 70,6 |
| E | 8 |
| F | 80 |
| G | 30 |
| H | 36 |
| K | M5 |
| L | M6 |
| M | 1/8" |
| N | 9 |
| O | 45 |
| P | 39,7 |
| R | 90 |
| Atex | II 2GD c T4 |
| Waga | 0,85 kg |

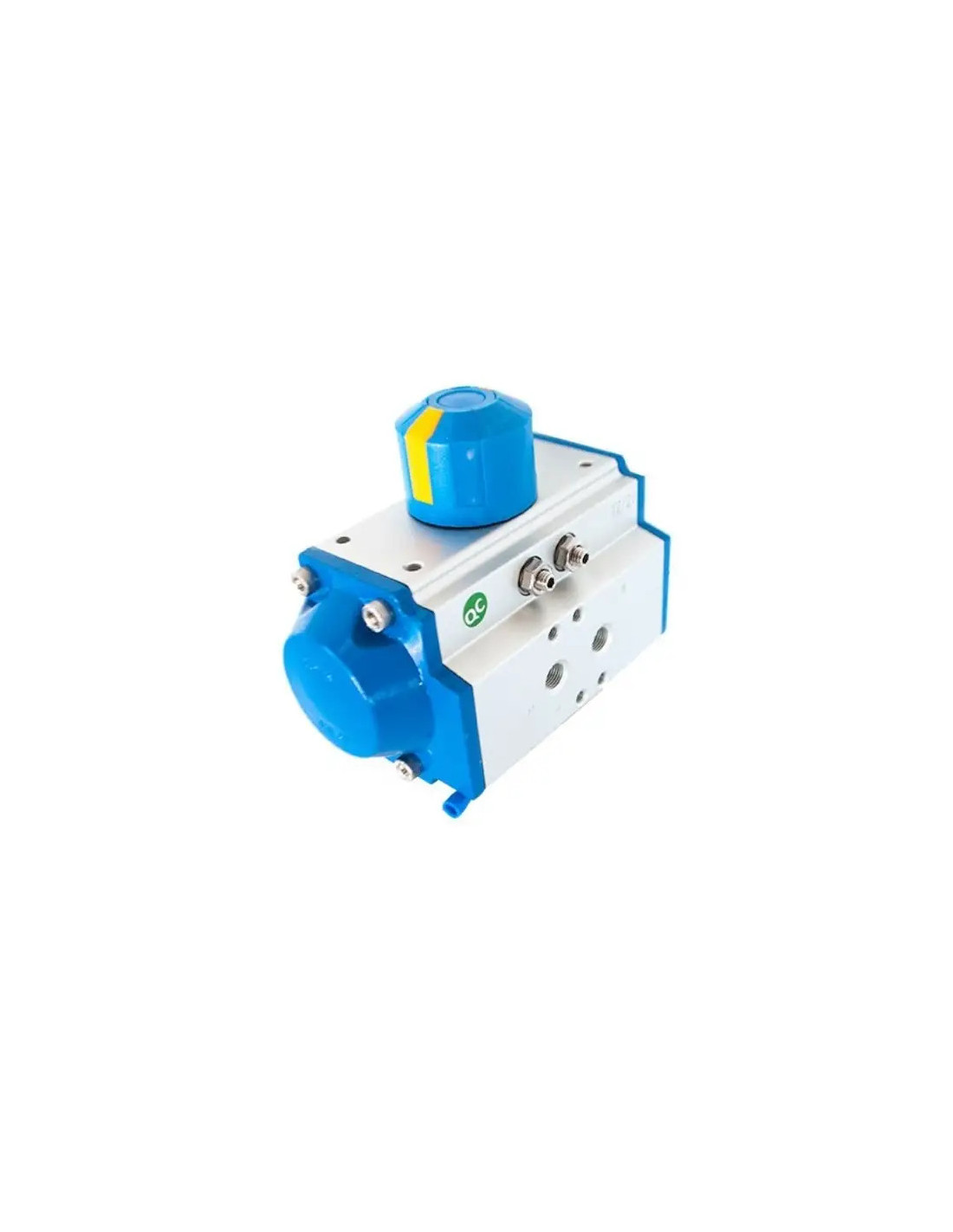

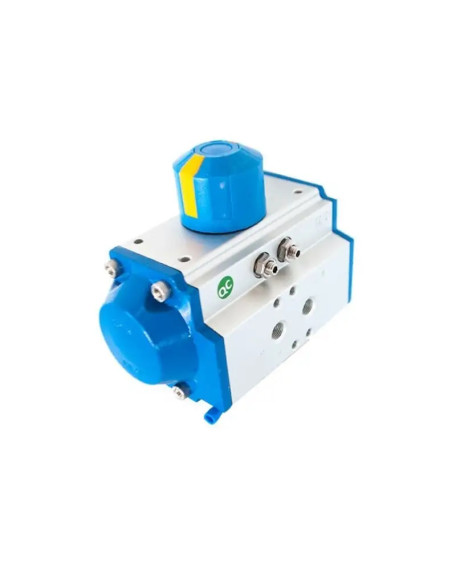

Napęd pneumatyczny podwójnego działania RX 40 15Nm – profesjonalna automatyka dla przemysłu
Napęd pneumatyczny podwójnego działania RX model 40 to zaawansowane urządzenie wykorzystywane w automatyce przemysłowej, stworzone z myślą o precyzyjnym sterowaniu armaturą ćwierćobrotową. Wyróżnia się wysoką trwałością i niezawodnością dzięki zastosowaniu ekstrudowanego aluminium oraz kompaktowej i szczelnej budowie.
Zastosowanie napędu pneumatycznego RX 40 15Nm
Oferowany napęd pneumatyczny typ RX model 40 znajduje szerokie zastosowanie w automatyzacji zaworów przemysłowych, takich jak:
- zawory kulowe,
- zawory motylkowe,
- inne elementy armatury ćwierćobrotowej różnych producentów.
Sprawdza się w branżach takich jak chemiczna, spożywcza, petrochemiczna, wod-kan oraz energetyczna, zapewniając efektywną i bezpieczną pracę nawet w trudnych warunkach.
Kluczowe zalety napędu pneumatycznego RX 40
- Podwójne działanie – umożliwia precyzyjne otwieranie i zamykanie zaworów przy użyciu sprężonego powietrza w obu kierunkach.
- Wysoka siła obrotowa – moment obrotowy 15 Nm przy ciśnieniu roboczym 6 barów zapewnia skuteczne działanie nawet przy mocno obciążonych zaworach.
- Szybka reakcja – czas przesterowania wynosi jedynie 0,22 sekundy.
- Wytrzymałość i odporność – korpus wykonany z ekstrudowanego aluminium gwarantuje odporność na korozję oraz uszkodzenia mechaniczne.
- Uniwersalne zastosowanie – standardowy kąt obrotu 90°, z możliwością zamówienia wersji 120°, 180° lub 3-pozycyjnej.
- Zgodność z normą ISO 5211 – łatwa integracja z różnymi typami zaworów i armatury.
- Certyfikat ATEX (II 2GD c T4) – przystosowanie do pracy w strefach zagrożonych wybuchem.
Możliwości i opcje personalizacji napędu RX 40
Urządzenie zostało zaprojektowane z myślą o elastyczności użytkowania – oprogramowanie i wyposażenie pozwalają na regulację kąta skoku oraz dostosowanie położenia wskaźnika optycznego. Dostępna jest również opcja montażu wyłączników krańcowych, co rozszerza funkcjonalność i umożliwia monitorowanie pozycji.
Szybka i bezawaryjna automatyzacja zaworów z napędem RX 40
Napęd pneumatyczny RX 40 to sprawdzone rozwiązanie do automatyzacji zaworów przemysłowych, które gwarantuje niezawodne działanie nawet w wymagających aplikacjach. Kompaktowe wymiary, niewielka masa (0,85 kg) oraz uniwersalność montażu sprawiają, że model ten jest chętnie wybierany przez specjalistów poszukujących efektywnych i trwałych rozwiązań.
