Dane techniczne
| Ciśnienie pracy | 2 - 8 bar |
| Kąt obrotu | std 90° (na zamówienie 120°, 180°, 3-pozycyjny) |
| Położenie wskaźnika optycznego | na górze (opcja wyłącznik krańcowy) |
| Regulacja kąta skoku | 0° (-5°/+5°), poz. 90° (-5°/+5°) |
| Ciśnienie robocze | 6 bar |
| Materiał | ekstrudowane aluminium |
| Temperatura pracy | od -20 do +80 °C |
| Zastosowanie | Seria napędów stosowana z armaturą przemysłową, ćwierćobrotową różnych producentów i typów. |
| Przyłącze zaworu | zgodne z ISO 5211 |
| Rozmiar | 32 |
| Moment obrotowy przy 6 barach | 9 Nm |
| Czas przesterowania | 0,1 sek. |

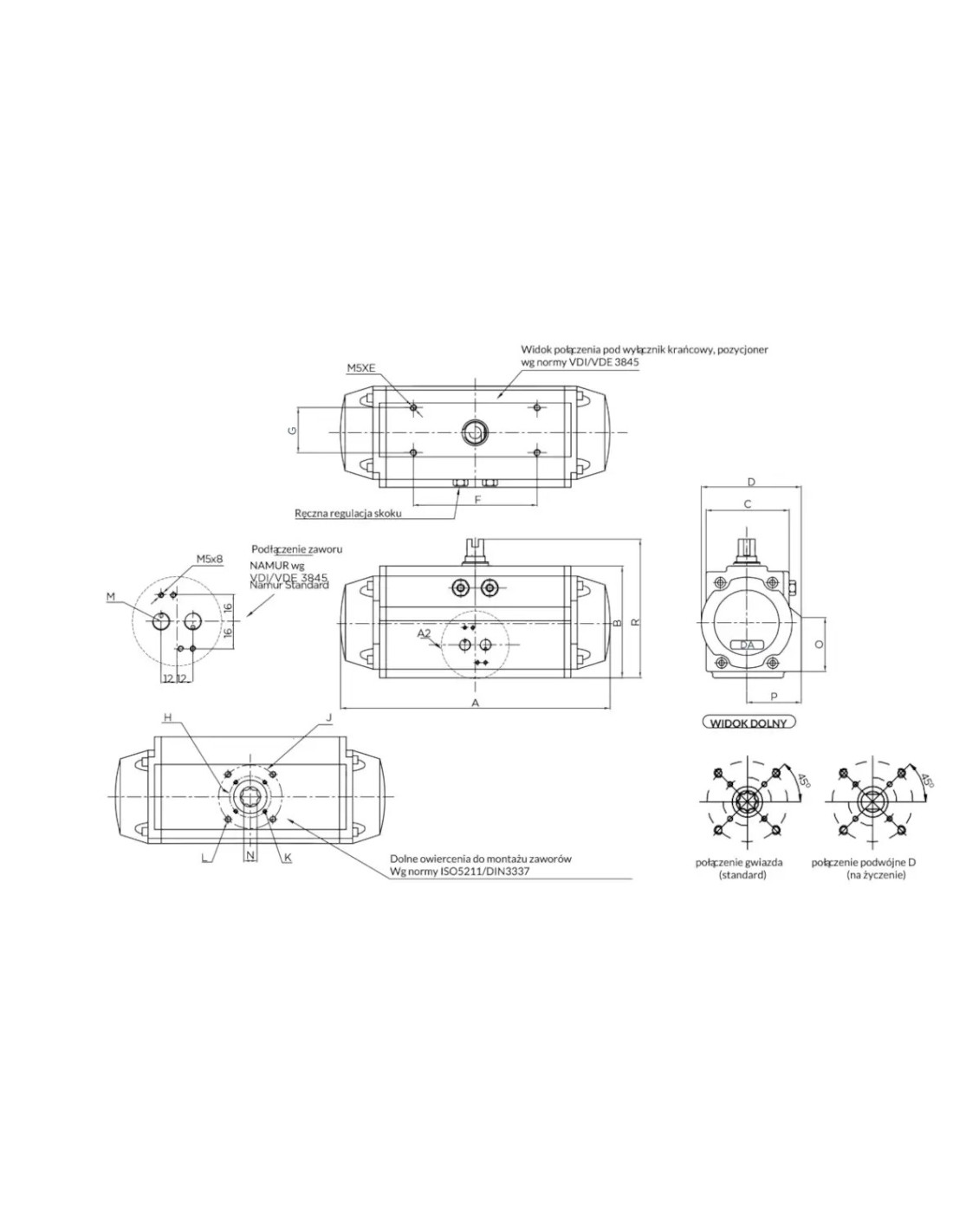

| A | 98 |
| B | 47 |
| C | 45 |
| E | 8 |
| F | 50 |
| G | 25 |
| H | 36 |
| K | M5 |
| M | 1/8" |
| N | 9 |
| R | 67 |
| Atex | II 2GD c T4 |
| Waga | 0,4 kg |

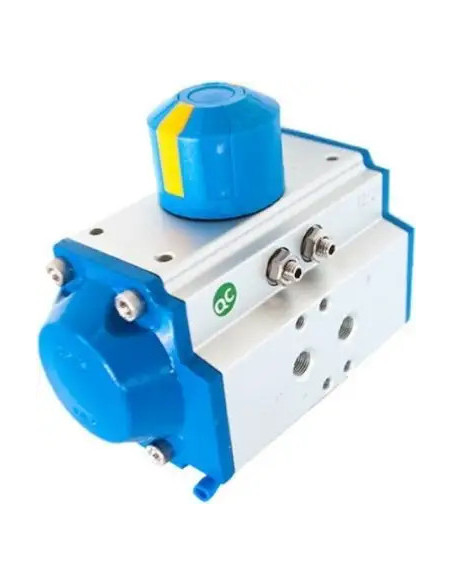

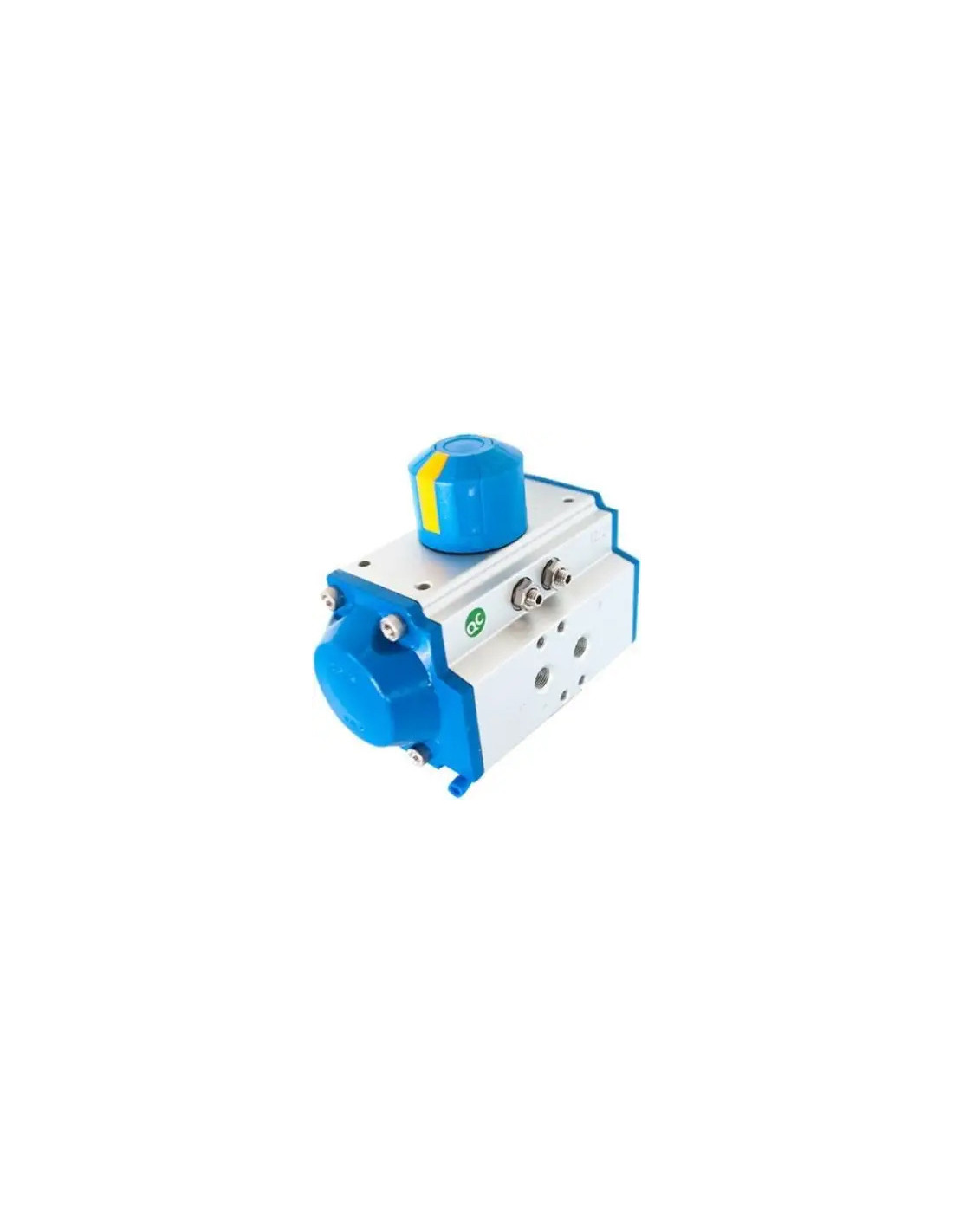

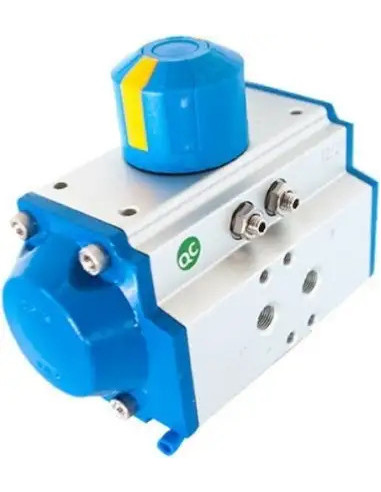

Napęd pneumatyczny podwójnego działania RX 32 – 9 Nm – do armatury przemysłowej
Napęd pneumatyczny podwójnego działania typ RX model 32 to niezawodne urządzenie przeznaczone do automatyzacji armatury przemysłowej. Wykorzystanie ekstrudowanego aluminium oraz nowoczesnej konstrukcji sprawia, że siłownik ten charakteryzuje się wytrzymałością, lekkością oraz odpornością na trudne warunki pracy. Idealnie nadaje się do zastosowania w przemysłowych środowiskach wymagających precyzyjnego sterowania przepływem mediów.
Zastosowanie i kompatybilność napędu pneumatycznego RX 32
Siłownik RX 32 został zaprojektowany z myślą o współpracy z armaturą ćwierćobrotową różnych producentów, co czyni go uniwersalnym wyborem w aplikacjach automatyki procesowej. Zgodność z normą ISO 5211 umożliwia łatwy montaż do szerokiej gamy zaworów kulowych, motylkowych oraz przepustnic. Możliwość wyboru kąta obrotu (standardowo 90°, opcjonalnie 120°, 180°, wersja 3-pozycyjna) pozwala na dostosowanie urządzenia do konkretnych potrzeb instalacji.
Główne zalety napędu RX 32 – 9 Nm
- Kompaktowa konstrukcja i niska masa – waży tylko 0,4 kg, co czyni go idealnym do instalacji w ograniczonych przestrzeniach.
- Szybka reakcja – czas przesterowania wynosi zaledwie 0,1 sekundy.
- Wysoka odporność na temperatury – zakres pracy od -20°C do +80°C zapewnia możliwość stosowania w trudnych warunkach.
- Bezpieczna praca – spełnia wymagania ATEX (II 2GD c T4), co czyni go przeznaczonym do stref zagrożonych wybuchem.
- Możliwość regulacji kąta skoku – precyzyjna regulacja położenia krańcowego w zakresie ±5°.
- Optymalna siła napędowa – generuje moment obrotowy 9 Nm przy ciśnieniu 6 barów.
- Zgodność z NAMUR – ułatwione podłączenie zaworów sterujących według normy VDI/VDE 3845.
- Opcjonalny wskaźnik położenia i wyłączniki krańcowe – umożliwiają wygodne monitorowanie pozycji zaworu.
Najczęstsze zastosowania napędu pneumatycznego RX 32
Napęd RX 32 znajduje szerokie zastosowanie w automatyce przemysłowej, instalacjach procesowych, oczyszczalniach ścieków, przemyśle chemicznym oraz spożywczym. Doskonale sprawdza się jako element zautomatyzowanych układów sterowania w instalacjach przesyłu cieczy i gazów, gdzie liczy się niezawodność, precyzja oraz szybkość działania. Konstrukcja urządzenia umożliwia integrację z różnego typu systemami automatyki, zarówno w aplikacjach podstawowych, jak i zaawansowanych technologicznie.
Najważniejsze cechy konstrukcyjne siłownika RX 32
- Obudowa – wykonana z wytrzymałego, ekstrudowanego aluminium odpornego na korozję.
- Wskaźnik optyczny położenia – ułatwia kontrolę pozycji zaworu.
- Łatwy montaż – przyłącza zgodne z ISO 5211 oraz standardem NAMUR.
- Przyjazność serwisowa – prosta konserwacja i wymiana elementów wewnętrznych.
Siłownik pneumatyczny podwójnego działania RX 32 – 9 Nm to gwarancja sprawnej oraz bezpiecznej automatyzacji zaworów przemysłowych w nowoczesnych instalacjach technologicznych.
