Dane techniczne
| Ciśnienie pracy | 2 - 8 bar |
| Kąt obrotu | std 90° (na zamówienie 120°, 180°, 3-pozycyjny) |
| Położenie wskaźnika optycznego | na górze (opcja wyłącznik krańcowy) |
| Regulacja kąta skoku | 0° (-5°/+5°), poz. 90° (-5°/+5°) |
| Ciśnienie robocze | 6 bar |
| Materiał | ekstrudowane aluminium |
| Temperatura pracy | od -20 do +80 °C |
| Zastosowanie | Seria napędów stosowana z armaturą przemysłową, ćwierćobrotową różnych producentów i typów. |
| Przyłącze zaworu | zgodne z ISO 5211 |
| Rozmiar | 160 |
| Moment obrotowy przy 6 barach | 765 Nm |
| Czas przesterowania | 2,6 sek. |
| A | 374 |
| B | 215 |
| C | 202 |
| D | 202 |
| E | 8 |
| F | 80 |
| G | 30 |
| H | 102 |
| J | 140 |
| K | M10 |
| L | M16 |
| M | 1/4" |
| N | 22 |
| O | 101 |
| P | 101 |
| R | 235 |
| Atex | II 2GD c T4 |
| Waga | 19,1 kg |

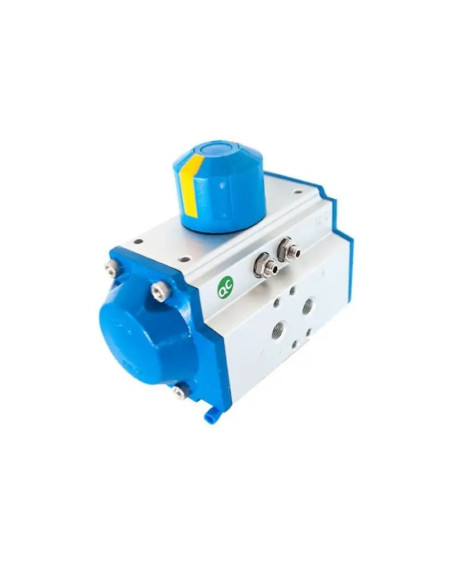

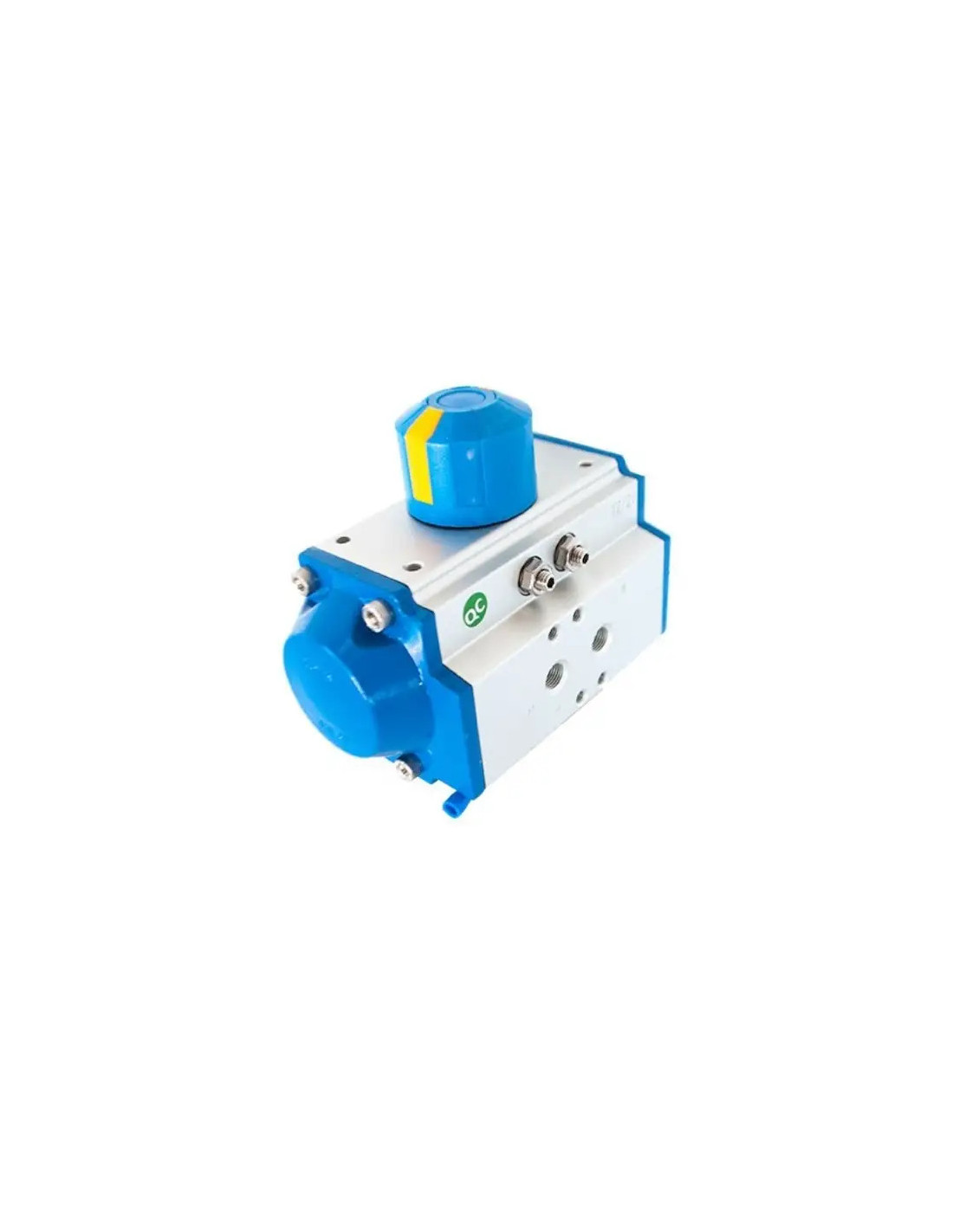

Napęd pneumatyczny podwójnego działania RX 160 – wydajne rozwiązanie automatyki przemysłowej
Napęd pneumatyczny podwójnego działania typ RX model 160 to profesjonalne urządzenie przeznaczone do automatyzacji układów przemysłowych, które wymagają precyzyjnej i szybkiej regulacji przepływu mediów. Dzięki zastosowaniu ekstrudowanego aluminium napęd charakteryzuje się wysoką wytrzymałością mechaniczną oraz odpornością na korozję, co gwarantuje długą i niezawodną eksploatację nawet w trudnych warunkach środowiskowych.
Zalety napędu pneumatycznego RX 160
- Solidna konstrukcja — trwałe wykonanie z aluminium przekłada się na wysoką żywotność i bezpieczeństwo pracy.
- Podwójne działanie umożliwia precyzyjny, kontrolowany obrót, co pozwala na zastosowanie w układach wymagających powtarzalności ruchu.
- Szybkie przesterowanie – czas reakcji wynoszący zaledwie 2,6 sekundy umożliwia dynamiczne sterowanie armaturą przemysłową.
- Możliwość regulacji kąta obrotu (90° standardowo, opcjonalnie 120°, 180°, wersje 3-pozycyjne) zapewnia szerokie zastosowanie napędu w różnych procesach technologicznych.
- Integracja wskaźnika optycznego oraz opcja montażu wyłącznika krańcowego poprawiają bezpieczeństwo pracy i ułatwiają kontrolę stanu urządzenia.
- Napęd dostosowany do pracy w trudnych warunkach, w zakresie temperatur od -20 do +80°C, a także zgodność z normą ATEX II 2GD c T4 umożliwiają zastosowanie w strefach zagrożonych wybuchem.
Zastosowanie napędu pneumatycznego RX 160
Napęd RX 160 przeznaczony jest do współpracy z armaturą przemysłową ćwierćobrotową różnych producentów oraz do automatyzacji zaworów, przepustnic czy kulowych zaworów odcinających. Dzięki zgodności z normą ISO 5211 oraz uniwersalnym wymiarom montażowym, znajduje szerokie zastosowanie w:
- przemyśle chemicznym,
- branży spożywczej,
- instalacjach energetycznych,
- oczyszczalniach ścieków,
- wodociągach i systemach zaopatrzenia w wodę,
- przemysłowych instalacjach gazowych i olejowych.
Dlaczego warto wybrać napęd RX 160?
Napęd pneumatyczny podwójnego działania typ RX model 160 to połączenie wytrzymałej konstrukcji z wysoką precyzją działania, szerokim zakresem regulacji oraz kompatybilnością z wymagającymi aplikacjami przemysłowymi. Odpowiedni moment obrotowy (765 Nm przy 6 bar) pozwala na sterowanie armaturą o dużych średnicach oraz podwyższonej oporności. Napęd wyróżnia się także możliwością pracy w strefach zagrożonych wybuchem.
Dzięki parametrom technicznym, takim jak szybkie przesterowanie, szeroki zakres temperatur pracy oraz zgodność z normami przemysłowymi, RX 160 skutecznie wspiera automatyzację nowoczesnych instalacji technologicznych.
