Dane techniczne
| Ciśnienie pracy | 2 - 8 bar |
| Kąt obrotu | std 90° (na zamówienie 120°, 180°, 3-pozycyjny) |
| Położenie wskaźnika optycznego | na górze (opcja wyłącznik krańcowy) |
| Regulacja kąta skoku | 0° (-5°/+5°), poz. 90° (-5°/+5°) |
| Ciśnienie robocze | 6 bar |
| Materiał | ekstrudowane aluminium |
| Temperatura pracy | od -20 do +80 °C |
| Zastosowanie | Seria napędów stosowana z armaturą przemysłową, ćwierćobrotową różnych producentów i typów. |
| Przyłącze zaworu | zgodne z ISO 5211 |
| Rozmiar | 143 |
| Moment obrotowy przy 6 barach | 382 Nm |
| Czas przesterowania | 3,2 sek. |
| A | 514 |
| B | 188 |
| C | 182 |
| D | 182 |
| E | 8 |
| F | 80 |
| G | 30 |
| H | 102 |
| J | 140 |
| K | M10 |
| L | M16 |
| M | 1/4" |
| N | 27 |
| O | 91 |
| P | 91 |
| R | 208 |
| Atex | II 2GD c T4 |
| Waga | 17,6 kg |

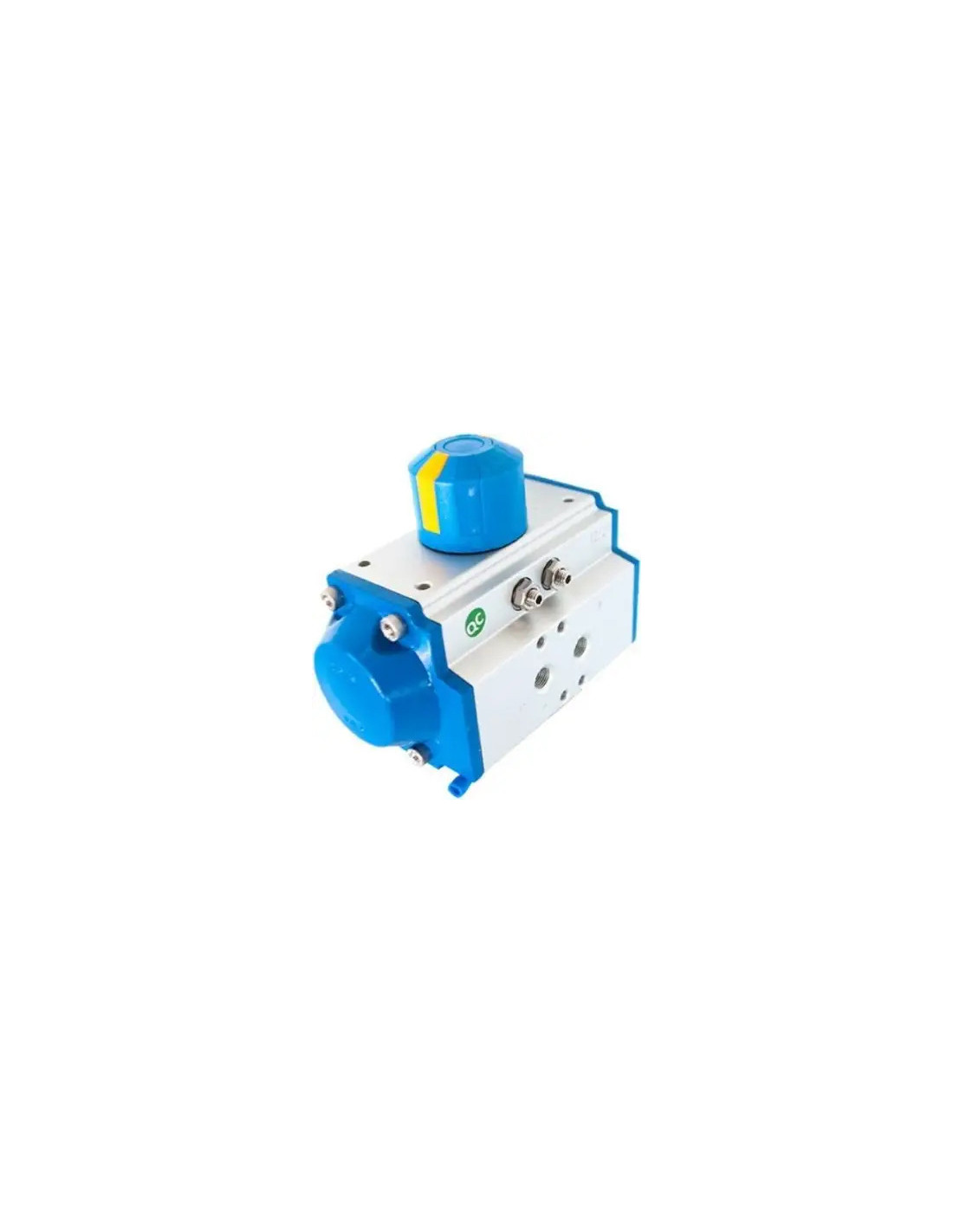

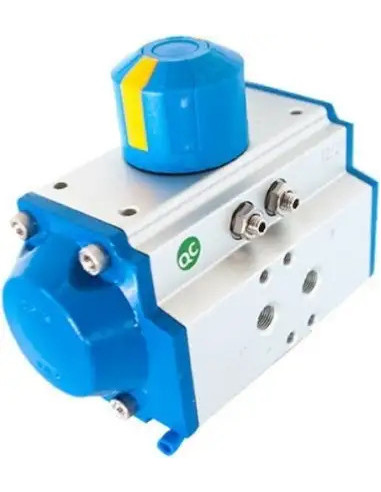

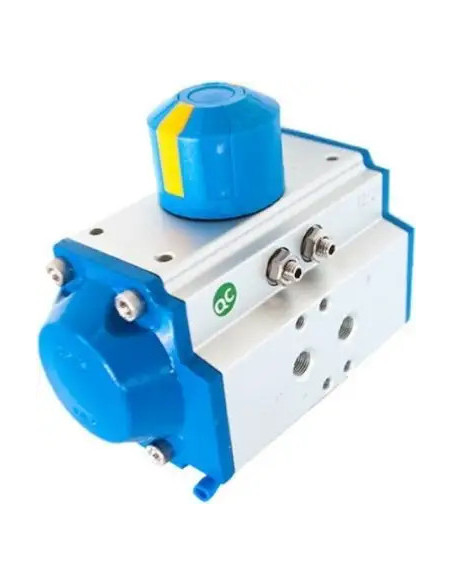

Napęd pneumatyczny pojedynczego działania RX 143 – niezawodne rozwiązanie automatyzacji armatury
Napęd pneumatyczny pojedynczego działania typ RX model 143 to zaawansowane urządzenie przeznaczone do automatyzacji armatury przemysłowej. Dzięki momentowi obrotowemu 382 Nm przy ciśnieniu roboczym 6 bar urządzenie znakomicie sprawdza się w wymagających aplikacjach. Trwała konstrukcja z ekstrudowanego aluminium gwarantuje długą żywotność oraz odporność na trudne warunki środowiskowe.
Typowe zastosowanie napędu pneumatycznego RX 143
Napęd pojedynczego działania RX 143 został zaprojektowany głównie do współpracy z przemysłowymi zaworami ćwierćobrotowymi różnych typów i producentów, szczególnie w branżach takich jak:
- instalacje wodno-kanalizacyjne
- systemy przesyłu gazu i pary
- przemysł chemiczny i petrochemiczny
- przemysł spożywczy
- automatyka procesowa
Produkt sprawdzi się wszędzie tam, gdzie liczy się niezawodność, odporność na czynniki zewnętrzne oraz szybki czas reakcji.
Kluczowe zalety napędu pneumatycznego RX 143
- Szerszy zakres kąta obrotu – standardowo 90°, opcjonalnie 120°, 180° lub pozycjonowanie 3-pozycyjne
- Regulacja kąta skoku pozwalająca na precyzyjne ustawienie pozycji końcowej
- Zgodność z normą ISO 5211 – łatwy montaż do zaworów wielu producentów
- Wskaźnik optyczny widoczny na górze napędu umożliwia szybki podgląd pozycji zaworu
- Możliwość zastosowania wyłączników krańcowych
- Bezpieczna praca w strefach zagrożonych wybuchem – certyfikat ATEX II 2GD c T4
- Zakres temperatur pracy od -20°C do +80°C umożliwia szerokie zastosowanie w różnych środowiskach
Możliwości konstrukcyjne napędu RX 143
Solidna budowa oraz kompaktowe wymiary ułatwiają integrację z istniejącymi liniami przemysłowymi. Zastosowanie wysokiej jakości materiałów, takich jak ekstrudowane aluminium, zapewnia odporność na korozję oraz długotrwałą eksploatację. Dodatkowo, waga napędu 17,6 kg gwarantuje stabilność montażu nawet przy większych zaworach.
Dlaczego warto wybrać napęd RX 143?
Dzięki uniwersalnym wymiarom, szerokiemu zakresowi zastosowań oraz certyfikatom bezpieczeństwa RX 143 jest doskonałym rozwiązaniem do profesjonalnych instalacji wymagających niezawodnego sterowania przepływem mediów. Sprawdzi się zarówno w nowych, jak i modernizowanych układach automatyki przemysłowej, podnosząc poziom bezpieczeństwa oraz niezawodności pracy.
